Доброго утра, коллеги...В Магадане позднее хмурое и сырое утро нынче, но не о том я сейчас...

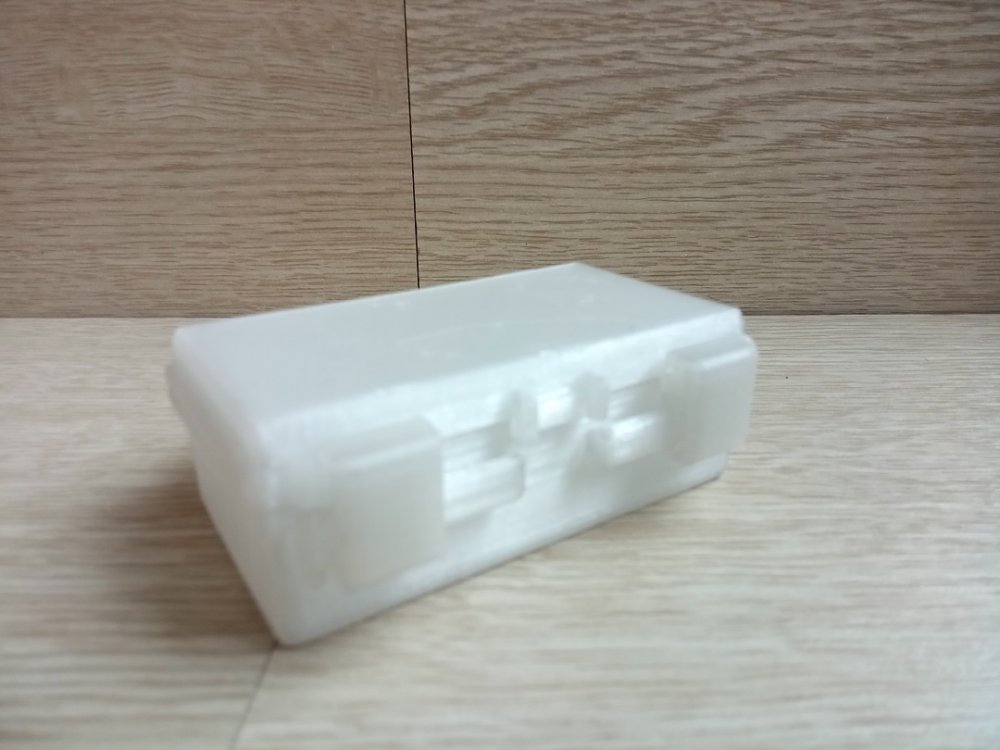

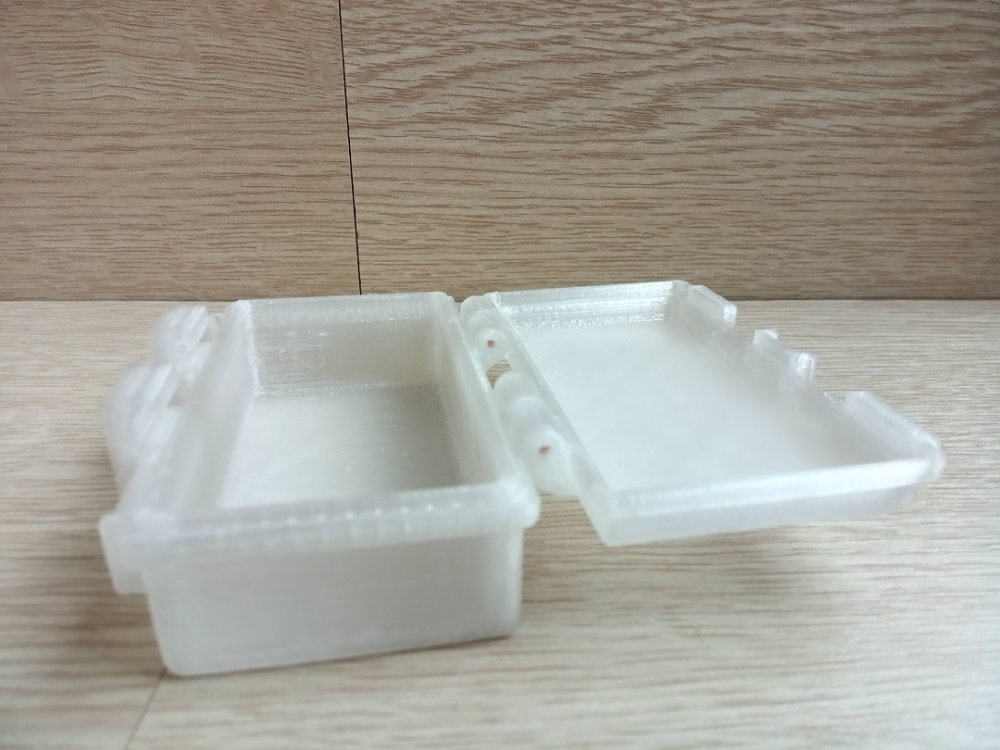

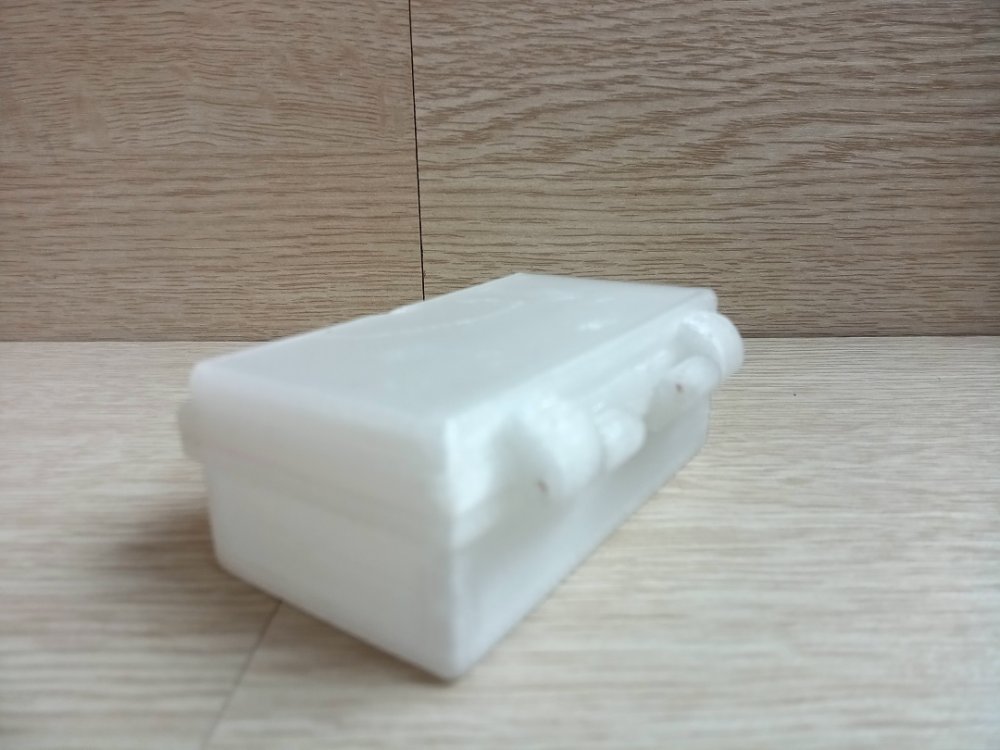

Хотя движок этого форума крайне недружественный к тем, кому нужно выложить не одну картинку, начну помаленьку эту маету...Вот картинки...Надеюсь, что вся нужная информация на них есть...



Ну и, как вишенку на тортик, дам ссылку...https://www.avito.ru/moskva/ohota_i_rybalka/keys_ammobox_dlya_50_patronov_kalibra.22lr_2768577812

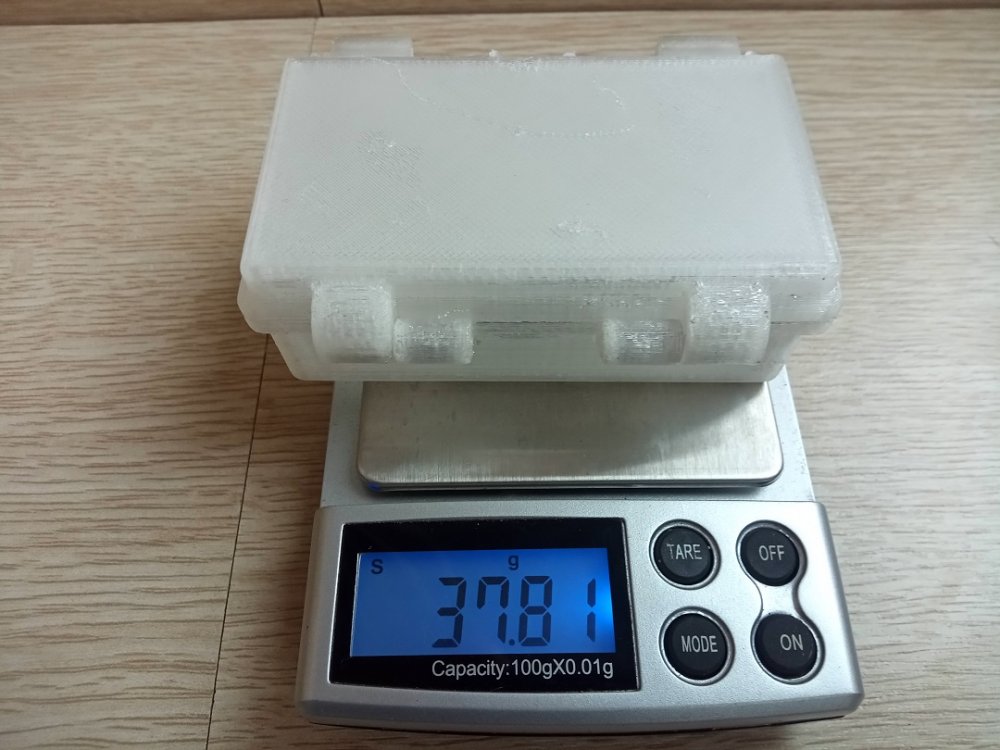

Оцените разницу нашей совместной разработки и "бизнес" варианта...Сетка не добавит и полусотни рублей (да даже пусть полсотни) к стоимости...Я не знаю пока, конечно, как в эксплуатации будет моя модель...Основное направление было на снижение веса и соответственно стоимости...Но по мне, так разница ощутима...Вот что такое совместная работа, а именно - консультация действующих пользователей!..
Ну и теперь вопрос: модельку-то выкладывать?..
В свой готовый пробничек, за неимением профильного наполнителя, я каких-нито болтиков понасыплю или сопла для принтеров пристрою...Не пропадёт...Как говорится, в кулацком хозяйстве и бычий...хм...назовём это хвост - верёвка...
P.S. совсем запамятовал указать, что высота внутренней полости коробки 25,7 мм



Обязательно! Можно в личку, чтоб халявщикам с Авито не помогать



@Зверобой, я обещал для всех выложить...Да и там, по ссылке, не халявщик...Просто человек зарабатывает на этом...Коробки у него тоже свои и их у него всяких разных, под разные калибры...Просто у него типа бизнес...
Я не знаю, кто и где найдёт принтер для распечатки и каким материалом будет печатать...Вполне возможно, что ближайший доступный принтер окажется у совсем начинающего печатника, поэтому небольшая инструкция:
1.Коробка и крышка распечатаны с поддержками от стола...Размещены максимальной плоскостью на стол...

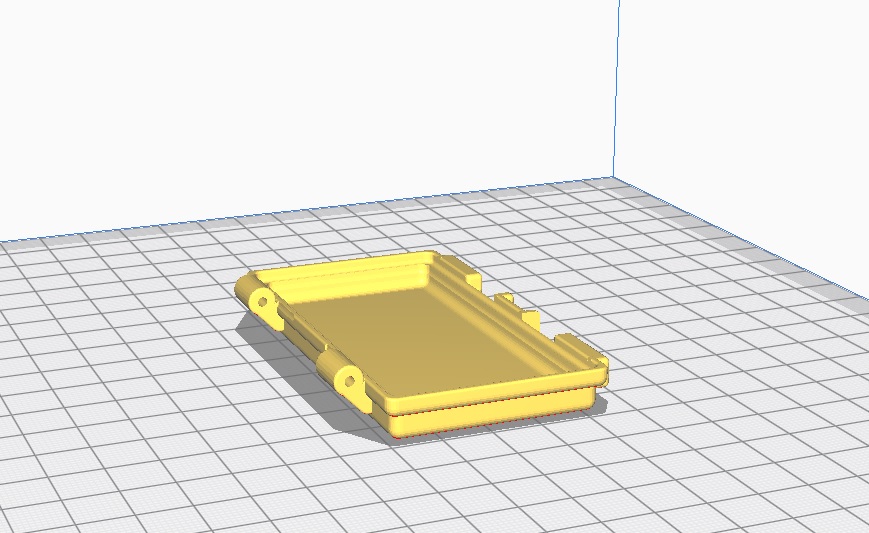

Замок печатать, разместив, как на рисунке - на торец...Так будет нужное расположение слоёв для прочности...

2. Обязательно учитывать усадку пластика при выборе модели замка (зависит от конкретного пластика, поэтому рекомендации тут дать не смогу)...Модели замка две...Одна в размер практически (зазоры 0,1 мм), вторая с зазорами 0,5 мм...Начинать пробы лучше сразу со второй...
3. Тщательно удалить поддержки...После удаления поддержек пройтись по поверхностям и внутри пазов направляек замков (со стороны, которая лежала на столе) надфильком или шкуркой, чтоб удалить мелкие остатки...Они будут мешать перемещать замок...
4. Возможно будет нелишне несколько раз шоркнуть надфилем в пазах замка, чтоб сгладить слои в них...На моём пробнике это не заняло и минуты...
5. Не забываем и о трении пластика по пластику...Можно "сдобрить" трущиеся поверхности силиконкой...
6. Оси из любой подходящей проволочки...
Да, файлы из архива открыть обычными средствами просмотра не получится...Этот формат можно открыть в программах, которые работают с STL файлами, например, слайсерах...Печатники знают, что это такое...
Теперь жду, когда кто распечатает и опробует...А дальше либо правка (если понадобится), либо продолжу по другим размерам модели делать...
Файл ниже в теме.

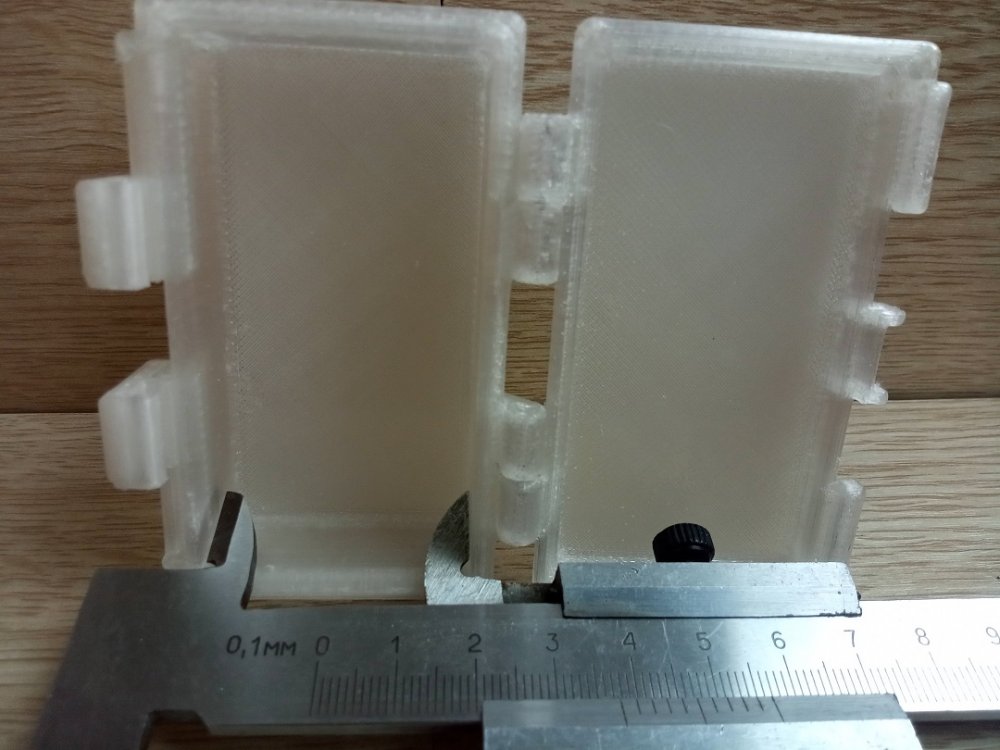

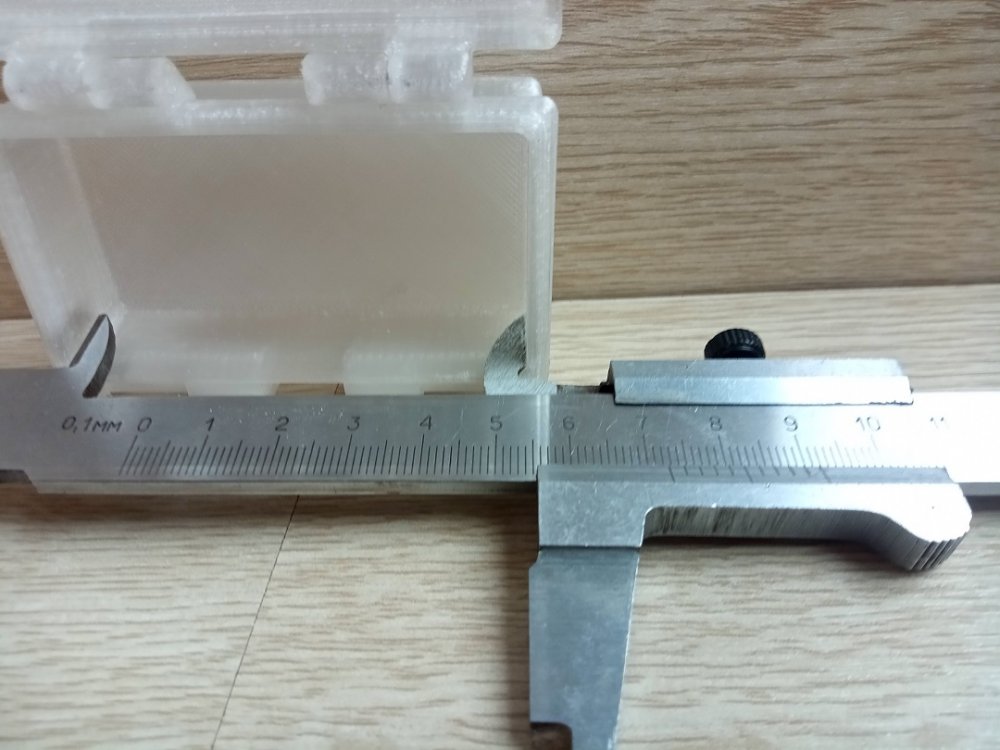

@Ёжиковод, Андрей, размеры на штангенциркуле это габариты коробочки или демонстрация того, что стандартная пачка влезет?



Андрей, добрый день! В итоге, эта коробка под размер решетки SK или КСПЗ?

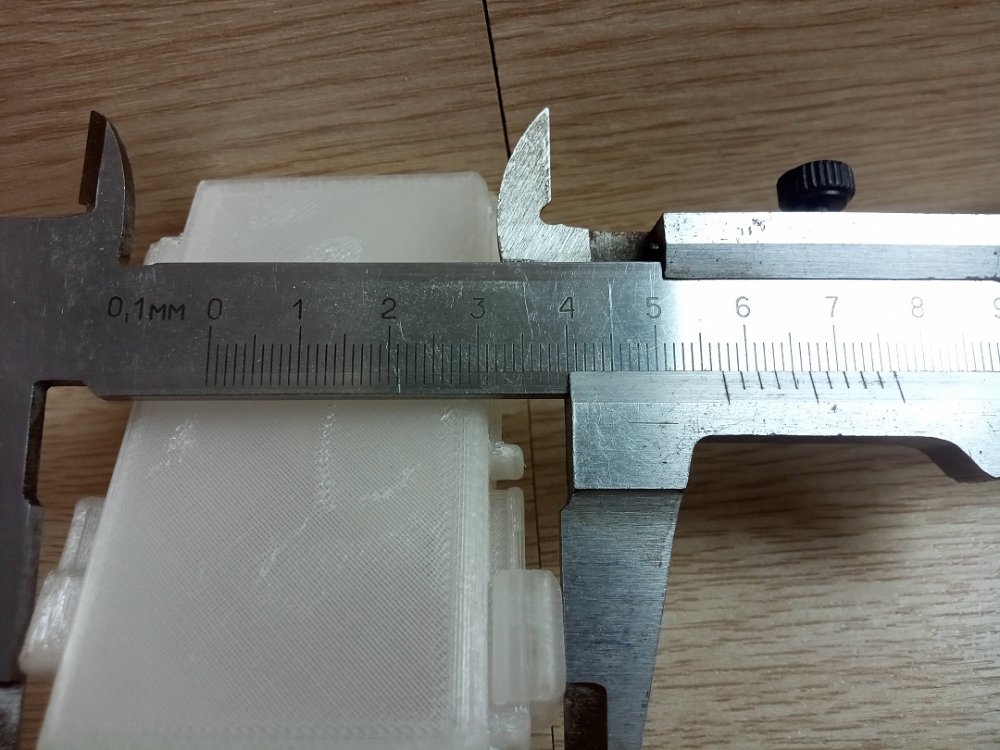

Это внутренние и внешние размеры...

Смотрим на размеры, любезно предоставленные Игорем...

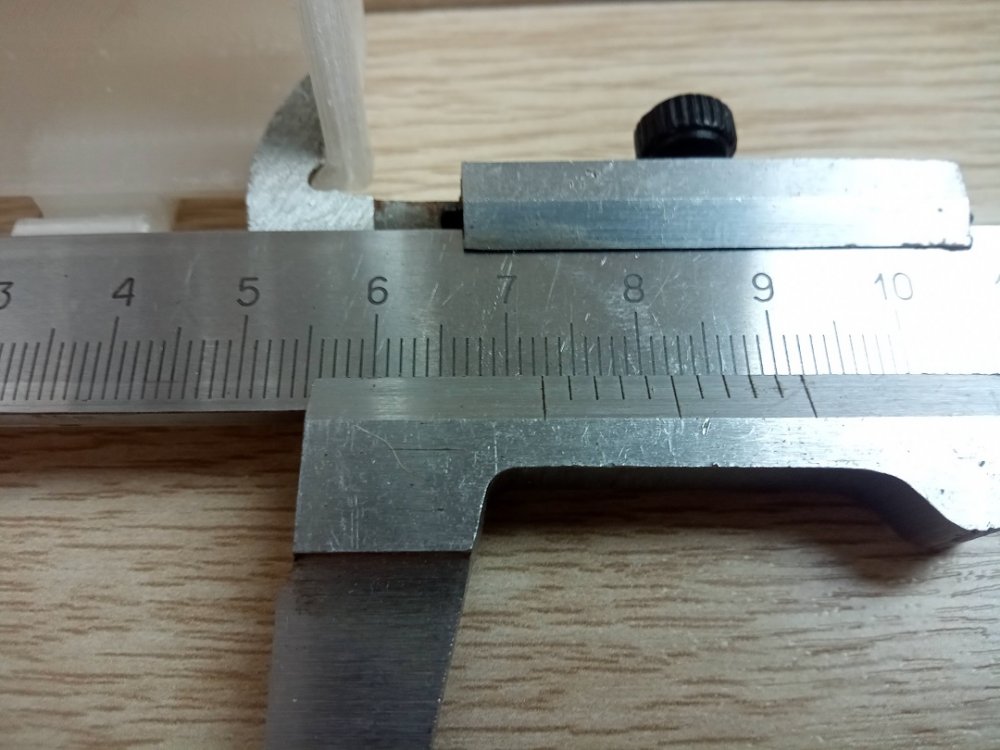

Сравниваем с показаниями замеров внутренней полости штангелем:
Ширина - 37,9
Длина - 72,7

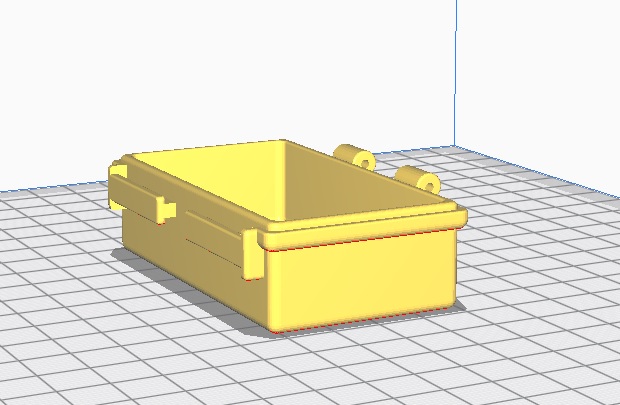

Высота (без штангеля, просто разрезал в программе сборку и измерил) - 25,7
итого
37 / 37,9
72,5/72,7
25/25,7
Вывод?..Вывод прост - Federal, Rifle, Соболь, Охотник(КСПЗ)...Небольшие зазоры позволят не зависеть от возможных погрешностей в размерах решетки фабричной...А зазор по высоте позволит проложить совсем тонкий уплотнитель для устранения бряцанья...Ну...такой вот план был...
Под Лапуа SK попозже сделаю...Ну и под Элей...Не сразу всё успеваю...Три работы так-то у меня, да ещё и ремонт любимая затеяла в доме...На моделирование только ночь остаётся, но уже не вывожу, как раньше, чтоб не спать по двое-трое суток кряду без последствий...Так что, чуточку попозже будут и остальные...Как там у Плещеева?.."Будет вам и белка, будет и свисток!"



@Ёжиковод, Отдельный карманчик под несколько дежурных патронов вполне себе решение , однако в них всегда что то постороннее попадает ( лесной мусор ) , кстати это тоже проходил .)



@Ёжиковод, Забегал тут к одним торговцам рыболовными товарам - по 100 не герметичные , по 300 герметичные . Очень аккуратные , приятные в руке . Все что пока видел напечатанное ( правда не много ) имеет шероховатости и как бы сказать - угловатые формы . Возможно это такие принтеры и такой пластик .

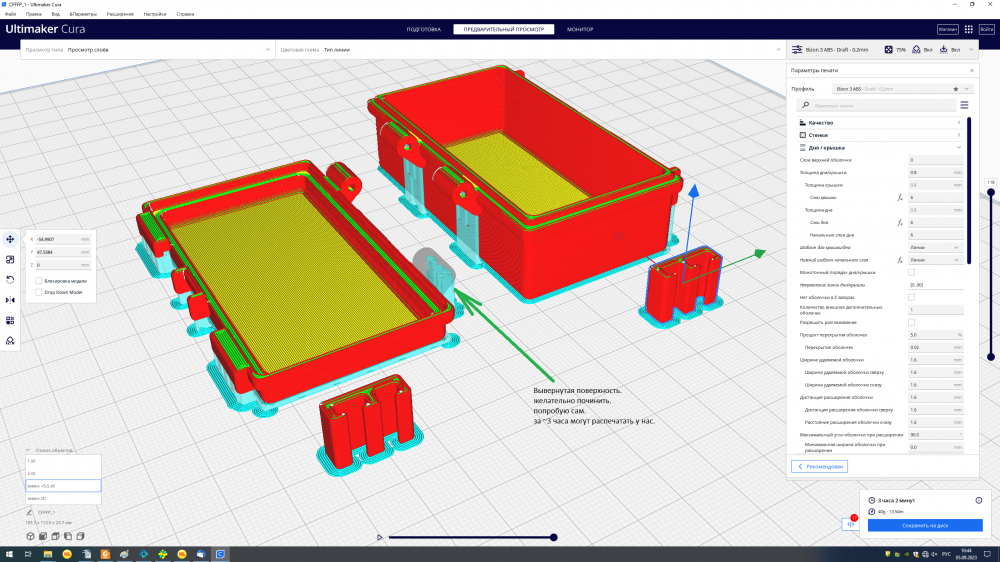

Андрей, мне местный мастер сказал что ошибка в модели, одно ухо "вывернуто"



У меня не под мелкашечные правда, но под несколько пулевых (на случай неплановой встречи с толстопятым) отдельный, закрывающийся на замок легкодоступный карман...Замок закрыт при перемещениях, проблем с лесным мусором пока не было...

По вопросам 3d печати отдельно разговаривать надо...Скажу только, что следы послойной печати можно убрать вообще постобработкой, а форма задаётся при моделировании...Но безусловно то, что литьевые и распечатанные изделия не будут абсолютно одинаковы...А дальше уже личный выбор, тут и вопросов нет...

Проверил...Увы, моя вина и невнимательность... Просто в одну папку помещаю все варианты и видать не пересохранил правильный, не "битый" файл...Ну чё сказать, хоть и говорят, что и на старуху бывает порнуха, но от того не легче...мне стыдно...Попросил модератора убрать архив из того поста...Сейчас выложу другой, с нормальным файлом...С него печатал пробник, что на фото, так что тут уже точно рабочий вариант...



Кто меня знает в реале, тот никогда не обвинит меня в пустобрёхстве...К чему это я?..А вот к чему:

Вот белка

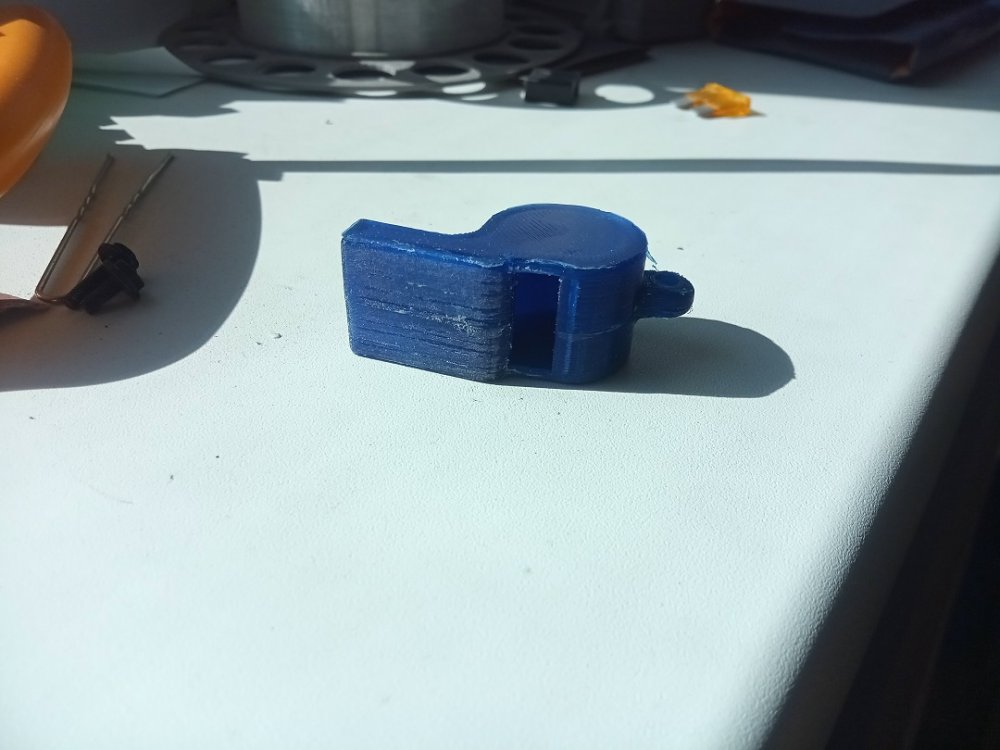

Вот свисток (дудит ого как, если что)


А вот архив ещё один...Внутренняя полость коробушки имеет ширину 40 мм...Т.е. даже при усадке печатаемой модели, кассета от Лапуа поместится вполне комфортно...Итого, за мной ещё под Элей коробушка остаётся...



Больше не остаётся...Внутренние размеры 39х74,5 мм...Высота та же, что и в предыдущих кейсах...
Обязательства выполнены, но открыт для новых идей...

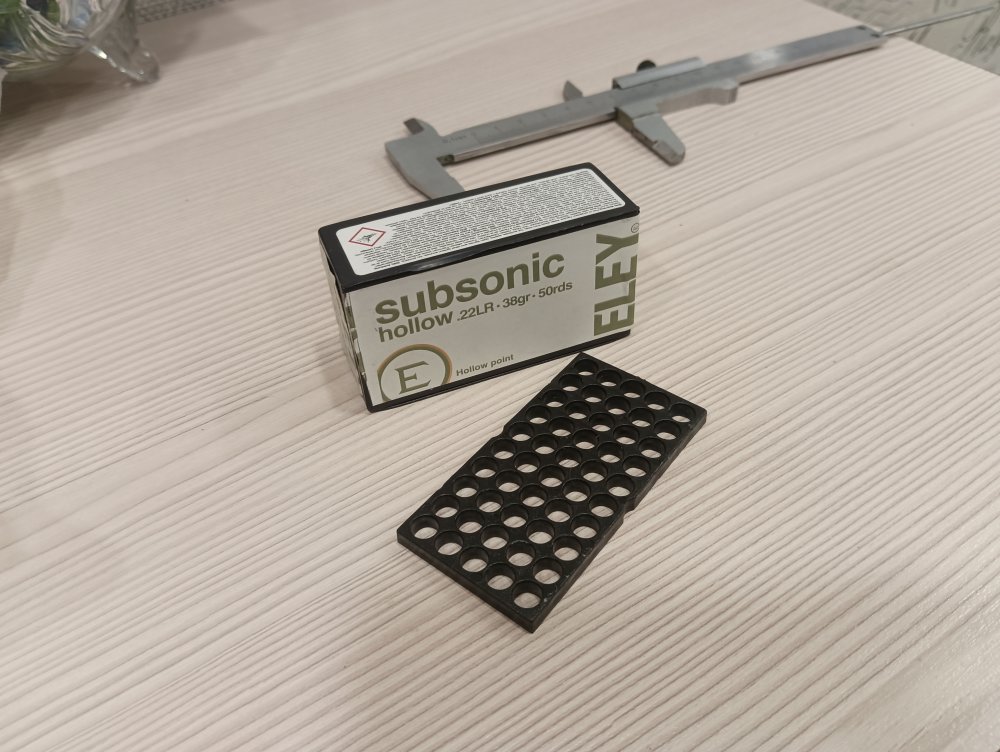

Андрей, для Элея нужна полочка, там обойма плоская
Элей(Eley) решетка 38*73,5*4,5



Ну если надо, так надо...
