Одноместная палатка "Эгоист"

@vintorezt2, Основная нагрузка будет в районе шарнирного соединения. Подумай над креплением шарнира, оно должно не просто держать шарнир но и связывать углы каркаса. Да и остальные углы на "уголок и клепку" будут надежно держаться. По верх фанеры под заклепку шайбу "усиленную" и в сборе будет хорошая жесткость.



С шарнирами проблем не будет, кроме того их будет 3

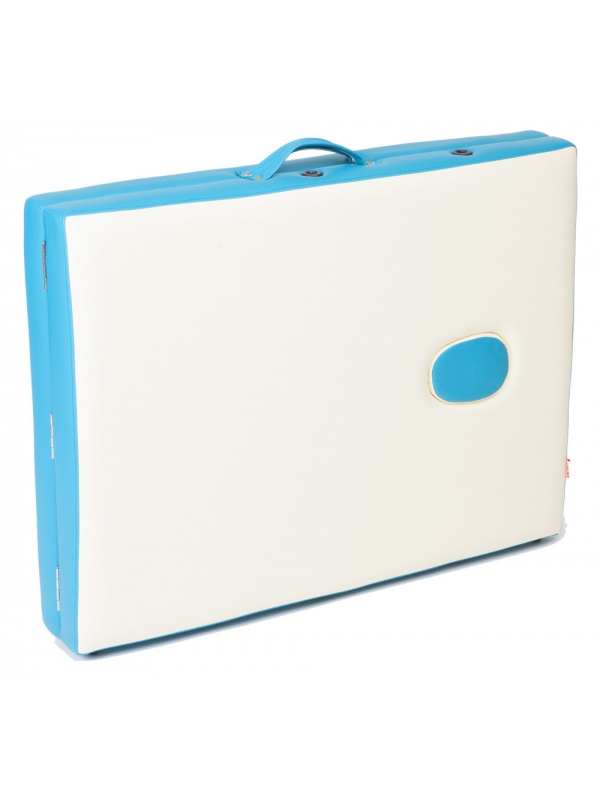

... по идее можно сделать и без центральной балки, тогда вместо шарниров можно использовать обычные петли, хоть 4 штуки. Подсмотрел на складных массажных столах.


Тогда ножки могут прятаться внутрь и створки будут закрываться без зазора

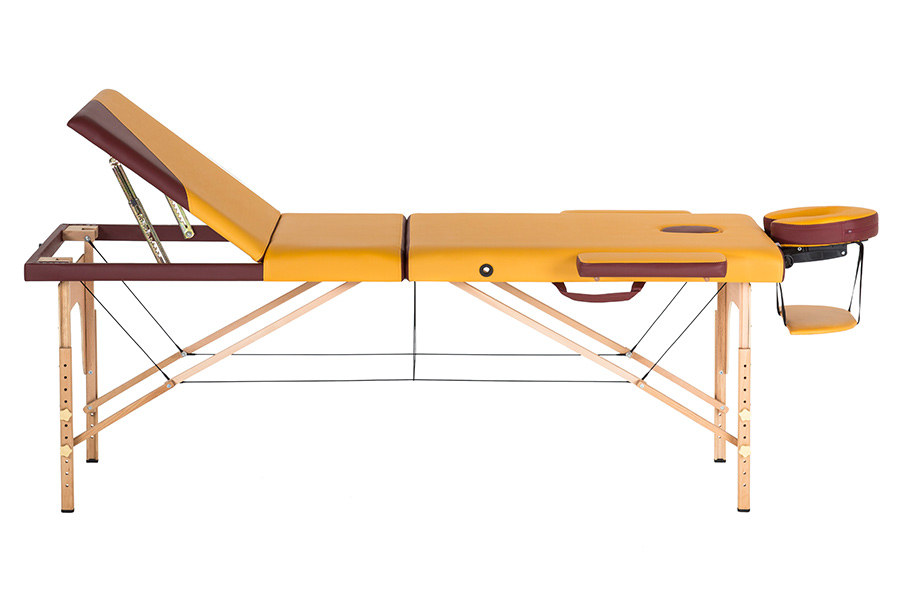

... стол массажный, кстати, из дерева и фанеры, а заявленная нагрузка 200 кг. Весит он 15 кг. Шириной 700 мм. длиной 2000 мм., один в один как у меня. Судя по весу толщина фанеры не больше 6 мм. и вполне справляется с нагрузкой. Можно балку среднюю сделать не вдоль, а поперек, тогда ножки можно при складывании прятать внутрь.



Если делать так что бы створки сходились в плотную то девайс будет удобно застегивать в сложенном состоянии, а внутрь можно положить колышки например....
А, вдруг, внутрь сможет и оболочка поместиться
Было бы здорово



Думаю, нужно делать без центральной балки, испытывать, а там если жесткости не хватит, внутреннюю балку приклепать дополнительно - благо никаких препятствий для этого нет.



Вы не забывайте что у предложенного для примера стола часть нагрузки на излом в середине принимает на себя широкий бортик. Там векторы силы встречные компенсируются частично этим.



А я и не забываю, "широкий бортик" там шириной 40 мм., но он из дерева, а у меня алюминий. Да, у меня ширина балки 30 мм., но учтите, что у меня момент силы приходится на плечо 700 мм. , а у приведенного примера на 1 000 мм. При одинаковой сосредоточенной силе, нагрузка на петли у меня будет на 30% меньше Кроме того я могу дополнительно разгрузить профиль, приклепав в месте крепления петель тот же уголок, прикрепив его и к профилю и к фанере.
По сопромату у меня в институте была твердая пятерка...



А вот тут, Капитан, Вы не правы Укосины в основном компенсируют изгибающие нагрузки на плече между точками их крепления и точками крепления вертикальных ножек, а на ось вращения они не влияют в принципе - нагрузки с оси вращения снимает тросик который крепится между ножками по длине Обязательно такой тросик предусмотрю у себя

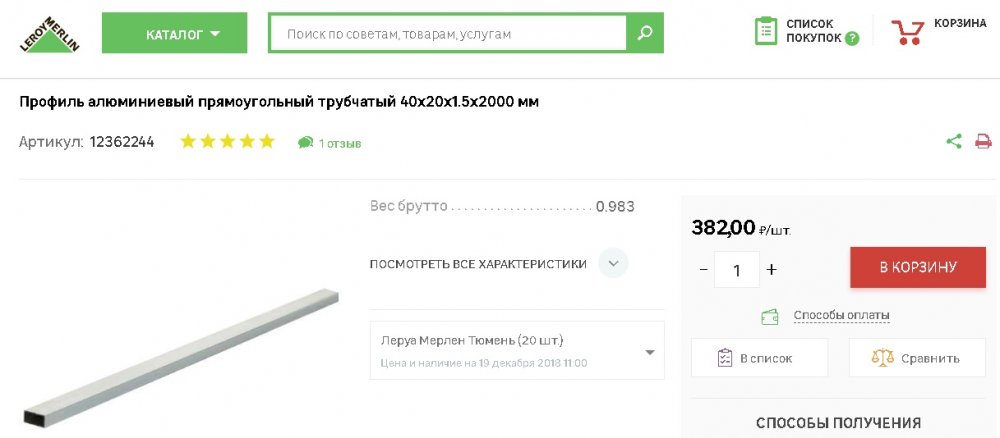

Сейчас пересчитал вес без средней балки, получилось, что профиль 40х20х1,5 мм. , весит столько же сколько каркас из 30х15х1,5 мм. но со средней балкой. Цена та же, вес тот же, а площадь поперечного сечения и несущая способность, увеличились о-го-го



Согласен, предыдущий пост удалил.



@vintorezt2, Посмотрел на конструкцию ножек стола и вспомнилось как сложно бывает найти горизонтальную площадку что-бы ровно поставить стол на природе с такой конструкцией как ты запланировал. Хорошо когда длину ножек можно изменять. Но это усложнение...
Кроме того, если кровать будет стоять не ровно присоединение тамбура вызовет трудности ИМХО



Я то же думал об этом, более того рассматривал вариант завинчивающихся ножек с резьбовым соединением с одной стороны и с небольшим опорным пятаком с другой, но....
Вроде и вес уменьшится и надежность повысится, однако тут встает вопрос со слабыми основаниями. Например на песке или чуть заболоченной местности, такие ножки, могут до середины уйти в грунт. Пусть, уж, лучше конструкция немного перекосится



... лядь, надеюсь взять профиль и фанеру по цене 18 года Жена не одобрит точно.
Все чутко реагируют на рост цен на продукты - а если посмотреть на цены на строительную химию или материалы , это пиз......ец
Монтажный клей стоит 300 руб. туба в 300 гр. - в 2013 такая туба стоила 78 руб. 46 копеек
Пытался найти хоть одного отечественного производителя герметика или клея - их нет
Дзержинск с эпоксидкой был последним из могикан, но думаю все в курсе что у них кровля обвалилась
Кстати покупайте Дзержинскую эпоксидку в прок!!



Обидно!...., что нефть, которую наши олигархи продают на Запад, перерабатывается и возвращается к нам в сотню раз дороже Кто вообще те гады,те кто из нашей нефти что то делает и нам же продает



... у меня один дед разведчик погиб 8 мая при взятии Варшавы !! Второй войну закончил командиром танка в Иране в 1946 году!! Сцуко за что они воевали? За то что бы на пенсию в 65 лет, за бензин в 50 руб. за немецкий клей ?



... прошу пардона за эмоциональный выхлоп - просто достало Непонятно кто же победил в итоге
