Одноместная палатка "Эгоист"

Подписан на тему, ибо очень люблю отдыхать с комфортом. По существу нечего добавить - не анжинер совсем...
Разве что окошки во внешний мир



@Артём_В.В., Лично изобретенный "велосипед" всегда лучше.



Когда принципиальная концепция принята, реализация ее может иметь довольно значительные расхождения в деталях. Поэтому я сторонник движения шаг за шагом
Сейчас хочу вторую секцию попробовать собрать на клей пене, для этого, сначала, нужно попробовать на обрезках, как сильно она расширяется. Дальше буду выбирать из нескольких вариантов исполнения механизма трансформации и опорных стоек, потом каркас, ну, а к окнам и их расположению подойду когда дело дойдет до шитья оболочки....
Так что думаю еще будет что обсудить за кружкой "чая"



..... Есть и у меня самоделка ... для зимней НОЧНОЙ рыбалки ... К сожалению не делал фото ... но все исправимо .. как нибудь соберусь ... отсниму свою конструкцию ... а так .. в нескольких словах описать поди смогу .. размер по памяти ... 2.20х1.70 х150 Каркас собирается из квадратной трубы со штырьками на концах . Сама палатка из болония ( причем из разного цвета ( то что жена в своих загашниках нашла )- , вход и 2 вентиляционных окна ( все на молниях )- пола НЕТ ....в нутри Обычная РАСКЛАДУШКА , но я её чуток укоротил и сузил , и вместо ткани - фанерки прикрутил ...-3 листа 6 мм .. По верху ( чтоб не провисала и не собирала конденсат - крест-на крест натягиваю две обычных резинки ( те что торгаши используют при торговле на рынках , или для перевозке )- ну и все ... А остальное .. то что нужно для рыбалки в палатке ... печка ( или горелка )- кому что нравится ...Как-то так



Просто сами панели, уж извините, не очень интересны - тут я был почти уверен в надежности.
А вот вся раскладушка в сборе - вот это штука так штука. Ну, по крайней мере хочется чтобы так было



Да, я понимаю Но....
Конструкция сэндвича это фундаментальный вопрос и если сэндвич получился бы жидким все остальное уже не имеет значения, поэтому я на ней так подробно остановился.
У меня день рождения послезавтра, думаю времени для экспериментов в ближайшее время не будет, но как нибудь накидаю варианты механизма трансформации, там есть что обсудить



Вес приличный получается, в запланированные 15 кг. не уложитесь, думаю будет в районе 20-22 кг, весь комплект.
Думали как будете защищать зону от возгорания где будет стоять печка и идти дымоход, вопрос не простой, будете подшивать стеклоткань?



@vintorezt2, Земляк, а не проще взять испытанный временем промышленный вариант, типа 4-х местной геологической, разориться раз в жизни.



Слежу за темой, интересно!
Возник вопрос. Для чего делать сэндвич? Фанера, да еще и покрытая стеклотканью с ЭП, на холоде "накалится", прогревать её собственным теплом - можно сильно остыть . В результате надо будет сверху коврик стелить. Может просто взять фанеру 6 мм и сверху коврик? Жесткости будет достаточно, ведь прыгать на ней ни кто не будет. Сидя часть веса будет опираться на землю а лежа нагрузка распределится по площади. ИМХО



Лядь, лядь, лядь
Где ж ты был Капитан все это время?
... сначала хотел прочитать лекцию о сопромате и несущей способности сэндвича, но потом посчитал и понял, что из 6 мм . можно сделать панели с ребрами жесткости, которые по несущей способности нисколько не уступят сэндвичу.
Но выигрыш в итоге даже по цене будет очевиден.
Если взять ламинированную фанеру в 6 мм., то уходят затраты на внешнюю отделку, на клей, на геморрой с трудозатратами....
Где ж ты был Капитан?
Все к черту буду переделывать - хорошо второй сэндвич не стал клеить



Не ругайся , лучше поздно чем никогда , удачного продолжения , за темой слежу постоянно с первого поста, советчиков без меня достаточно



... сама по себе фанера 6 мм. ни фига не понесет.

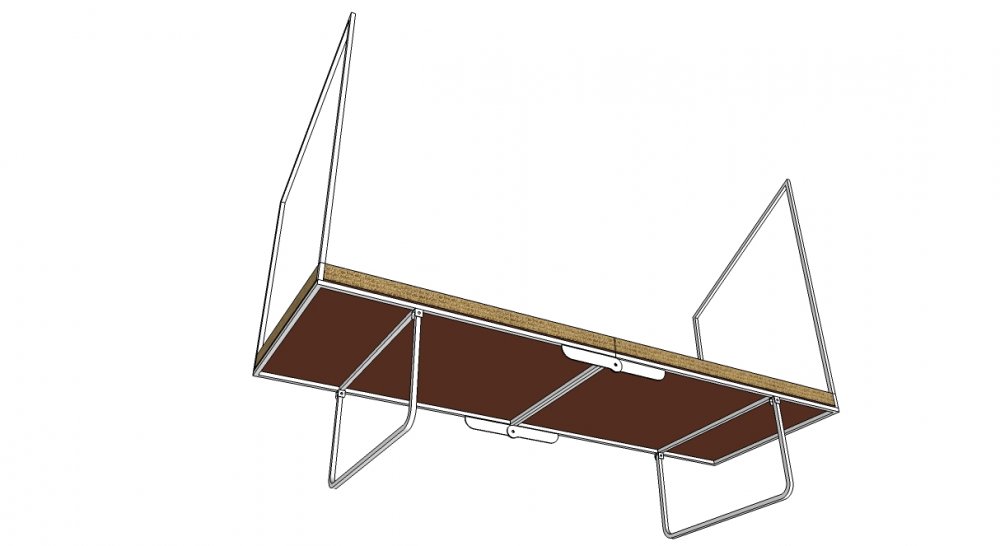

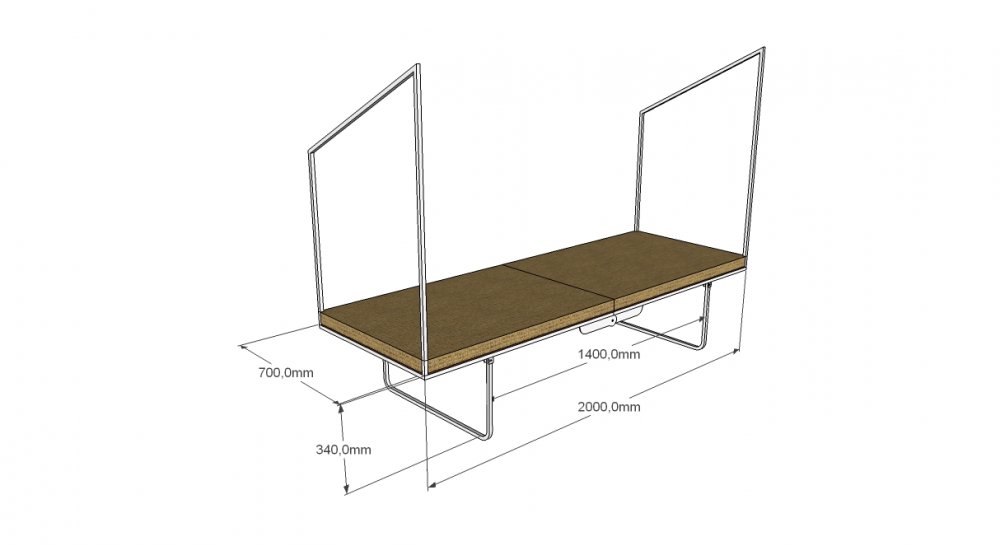

Думаю сделать каркас из профильной трубы черного металла 15х15х1,5 мм.

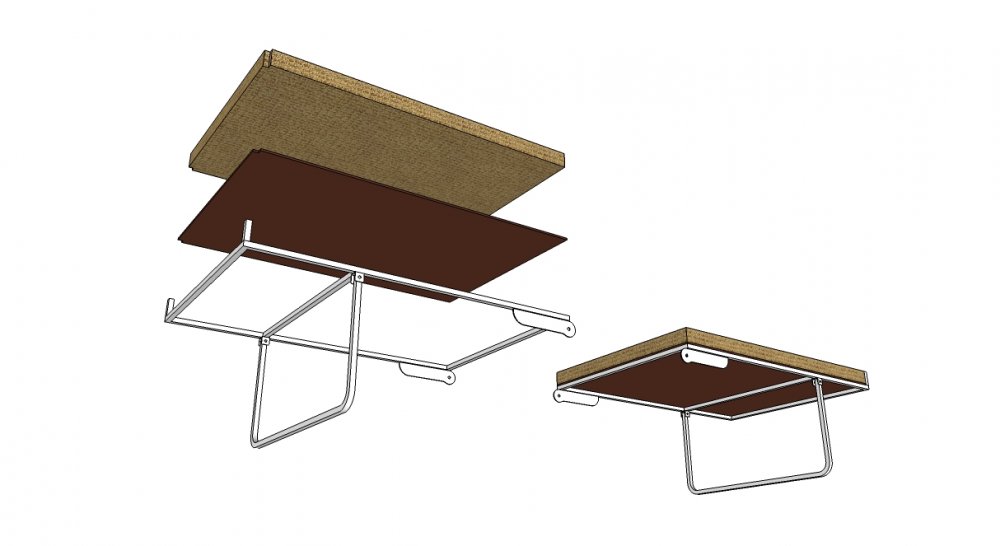

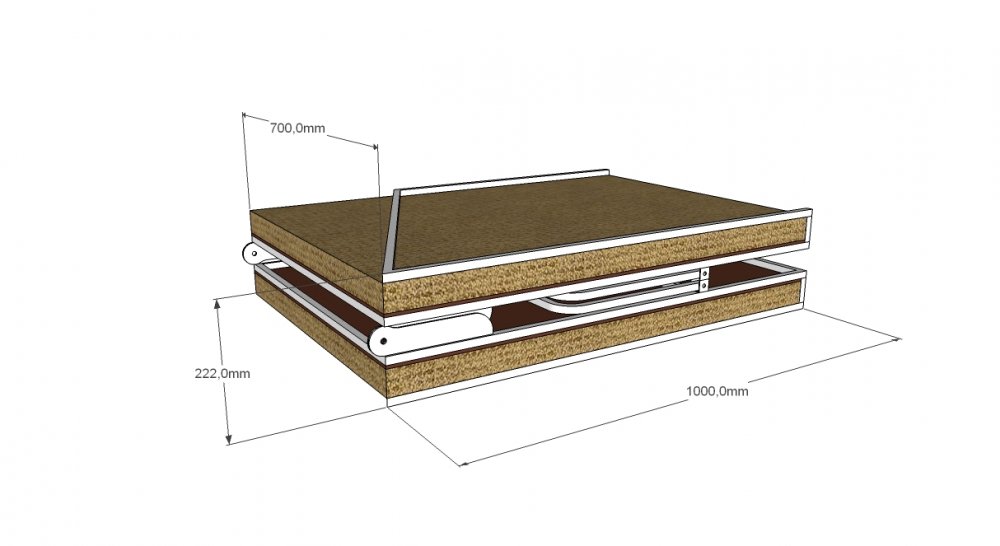

Складываться будет вместе с матрацем из поролона




В общих габаритах с палаткой

Вес каркаса и ламинированной фанеры 15 кг.

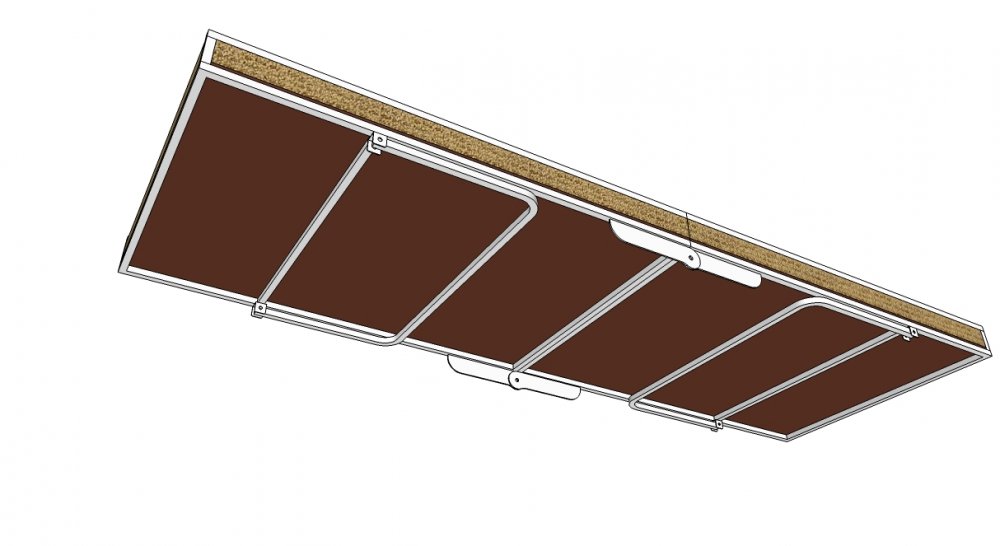

Фанера будет клепаться к каркасу вытяжными заклепками.
Сам каркас варится без проблем и красится порошковой краской, оси вращения на болтах.
Подразумевается три исполнения: только раскладушка, раскладушка с палаткой и с пристегнутым тамбуром. Раскладушку с палаткой можно использовать как экран и спать возле открытого огня.
Ножки и каркас палатки, в развернутом и сложенном состоянии, будут фиксироваться газовыми лифтами.
Вместе с полотном палатки, поролоном, прокраской, метизами и т.д. думаю будет кг. 18-19.
Можно конечно вместо черной трубы, ножки и каркас дуг сделать из трубок АМГ 5М, тогда можно влезть в 15 кг. на все, но найти небольшое количество сложно
С точки зрения трудоемкости, времени и цены, это конечно намного более выгодный вариант, в сравнении с сэндвичем.....



Есть некоторые проблемы со сворачиванием тента палатки вместе с каркасом.
По идее можно боковые стенки зашить алюминиевыми композитными панелями. Тогда тент палатки можно одевать отдельно, резко снижаются затраты на шитье - фактически это будет простой прямоугольник. Самые тонкие панели весят 3 кг. 1 м2. в сборе все будет весить кг. 20.

Окошки врезать из прозрачного ТПУ, в таком варианте они не будут мяться, не будет заломов.



Не советую связываться с поролоном, набирает влагу и долго сохнет. Если его на постоянку к фанере не крепить не понадобится по углам стойки делать. Можно каремат или надувной коврик (кому что больше нравится). Чем меньше деталей в конструкции тем она надежнее (и дешевле). И еще про палатку, ИМХО её надо делать до земли, тогда под раскладушку можно вещи складывать. Иначе придется отсекать тканью объем между раскладушкой и тамбуром.



Про поролон не подумал Да, скорее всего лучше делать без матраца, а уж, какую подстилку потом выбрать, дело десятое...

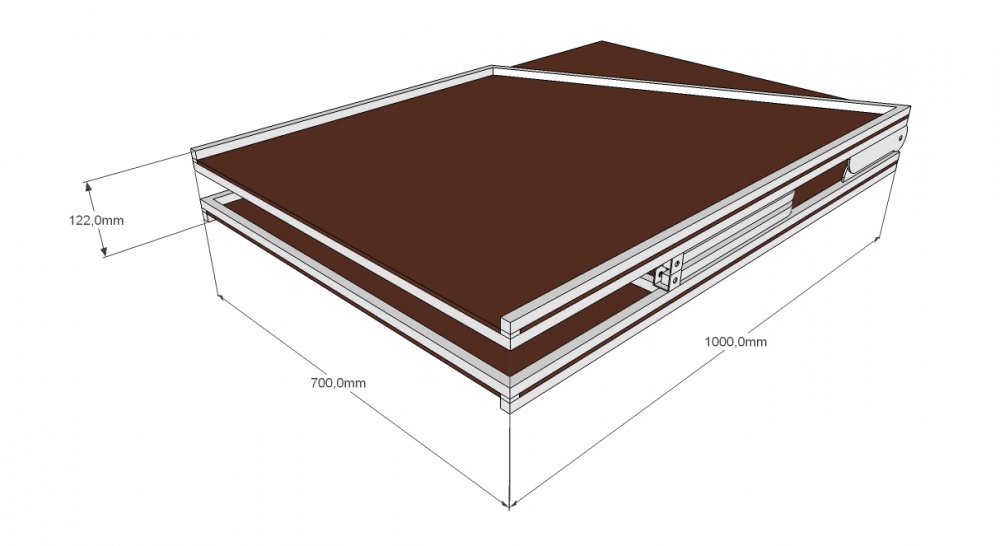

Кроме того, без матраца, резко уменьшается толщина сложенного пакета

Насчет полного укрытия раскладушки до земли - мучительно не хочется связываться с кройкой и шитьем. Просто боюсь так придется еще и швейную машинку покупать
Хотя согласен, при таких небольших размерах, потерять дополнительный закрытий объем в 0,5 м3. конечно непростительная расточительность
... Шить отдельную палатку, без постоянного крепления к конструкции раскладушки,транспортировать отдельно, а после накидывать сверху и крепить 4 колышками снизу к земле?
Пора уже думать над палаткой и вариантами трансформации
Можно и по материалам высказывать предложения ....



Думаю по углам раскладушки можно приклепать "тюрички" для крепления люверсами полога, и по низу полога сделать люверсы под колышки. Разумеется полог делать отдельно от конструкции (сборка будет проще). Как не крути надо предусмотреть растяжки для полога. Без них хороший ветер перевернет тебя вместе с раскладушкой и палаткой.



Понятно что любую палатку нужно всегда крепить по штормовому, поэтому растяжки по умолчанию должны быть, и то с такой конструкцией в хороший ветер палатку может сорвать, места установки растяжек нужно продумать.
Но корме ветра есть ещё и дождик, а бывает и мокрый снег, а бывает все вместе.
Как было на открытие весной, все помнят думаю, долбанул морозец под утро -10, а до этого шёл дождь со снегом, все замерзнет и встанет коркой на палатке если её не отапливать.
И вес уже будет не 20-22 кг а 30 кг.
Односкатная крыша тоже будет получать большие нагрузки во время дождя, от нагрузки ткань растянется и будет провис на крыше, большая вероятность, что острые углы каркаса порвут ткань, эти места лучше усилить кожей или толстым брезентом.
Палатка однослойная и вопрос вентиляции в летний период тоже нужно предусмотреть.
Осенью уже холодно, нужно топить а значит нужно защитить место где будет стоять печка и идти дымоход огнеупорным материалом, а это ещё дополнительный вес.



@Артём_В.В., Все правильно, только стОит ли пытаться сделать универсальную палатку? Давно известно что ничего хорошего из таких задумок не получается. Скорее всего каркас может быть универсальным а вот верх - отдельно зимний отдельно летний ИМХО



Целиком согласен. Нет цели превзойти всех и вся, по всем позициям - цель сделать палатку целиком отвечающую технической задаче, сформулированной в начале поста.

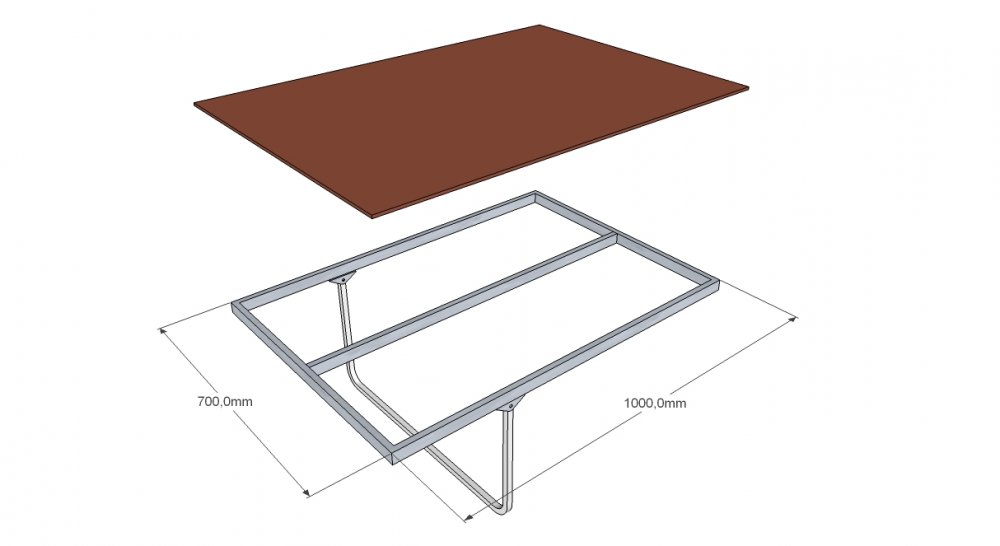

Прикидывал сейчас каркас из замкнутого профиля АД 31, 30х15х1,5 мм.
Получилось в сборе с ламинированной фанерой всего 10,6 кг., но стоит это исполнение, абалдеть
Так как АД 31 варится чрезвычайно хреново, можно было бы собрать на уголок и клепку, а швы запаять, и вот этот припой,зараза, стоит дороже чем профиль
А так было бы здорово - 1700 фанера, 1400 профиль, заклепки, уголки...
Может без пайки собрать, уж слишком вес приятный получается?
