Одноместная палатка "Эгоист"

Получить доступ к шлифовальному станку везде много проще, чем к специализированному прессу и тепловой камере.



@pensioner65, Люди в гаражах много чего клеят безо всяких спец прессов и камер тепловых, и ничего. А имеющему спец пресс тепловая камера не нужна по скольку хороший пресс работает как микроволновка... Я уже не говорю про современные клеящие составы...



Я больше не дискутирую на эту тему, которая про палатку, а не про производство фанеры в кустарных условиях.



... у дураков мысли сходятся

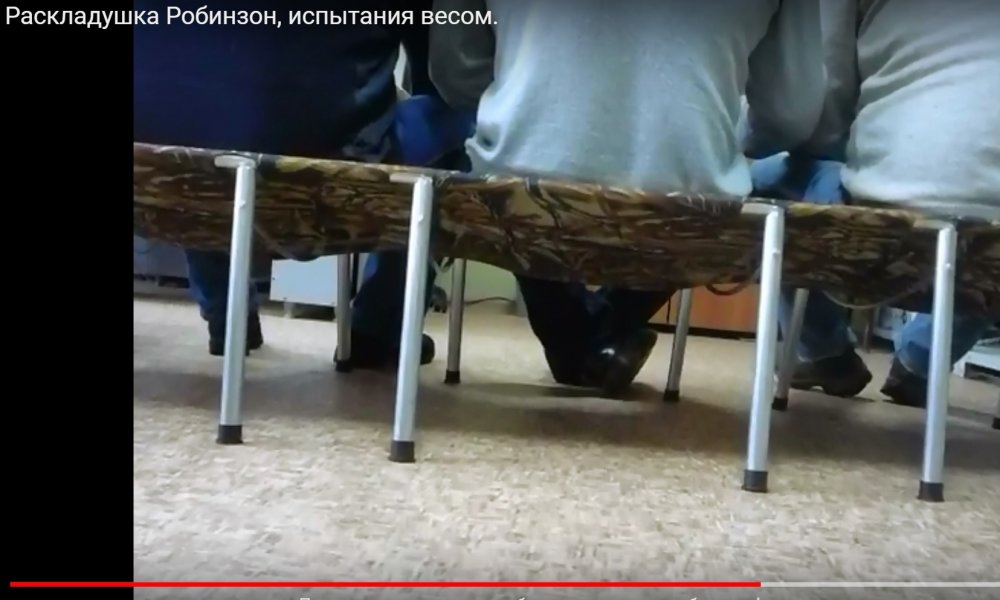

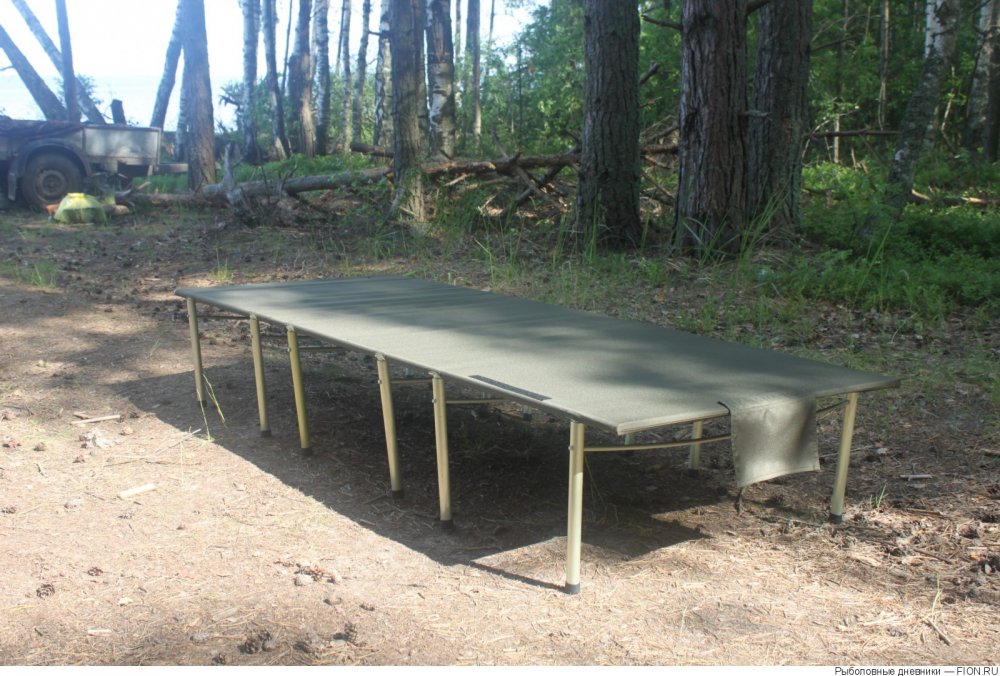

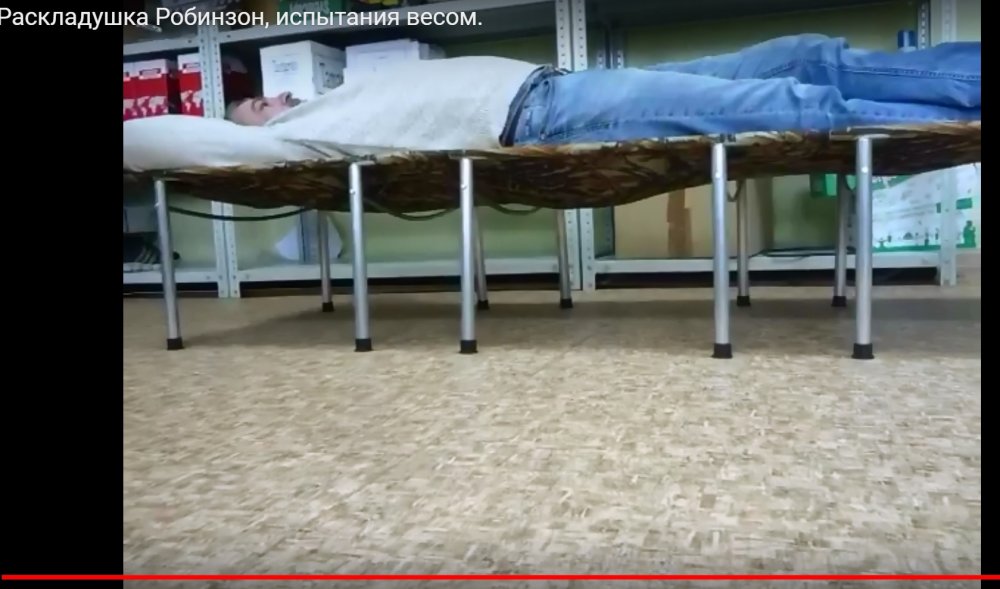

... 12 ножек!! На морозе собирать весело наверное.
То, от чего я принципиально хочу уйти.

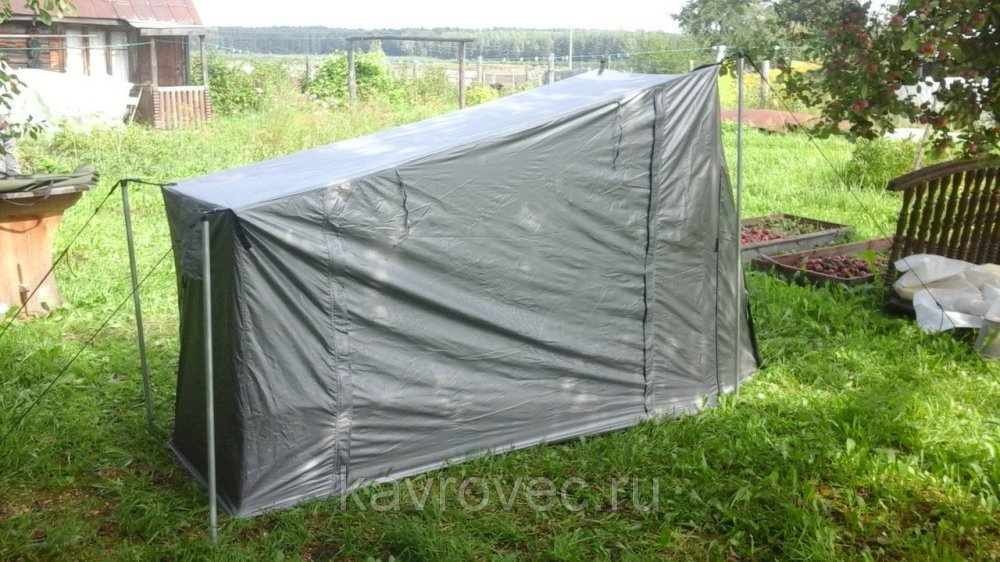

Провисание тряпочки крайне неудобно....



Фанера пролетает как фанера над Парижем!!
Манагер сохранил мой телефон и сразу отвечает, что 3 мм. придет буквально через 2 дня

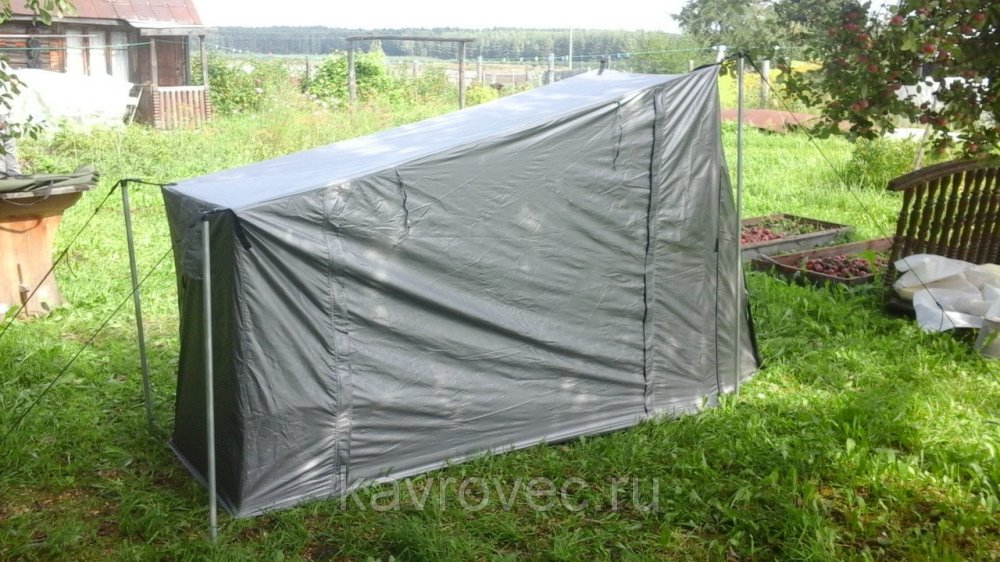

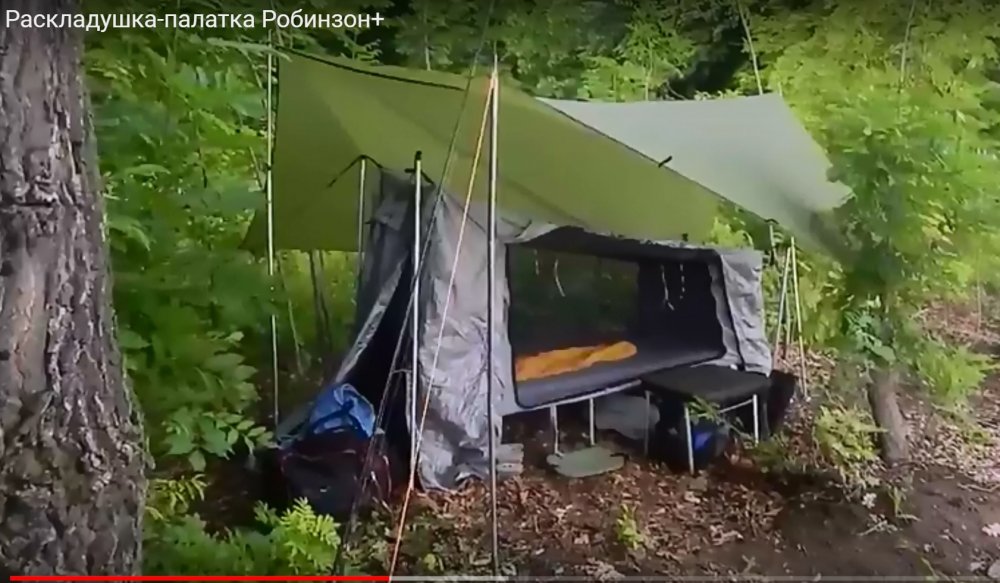

Стоечки, растяжечки и прочий винегрет.
У меня будет жесткое основание, 4 ножки и никаких растяжек !!
... саму идею с упругим элементом товарисЧ стырил у американцев. Я не тырю из принципа

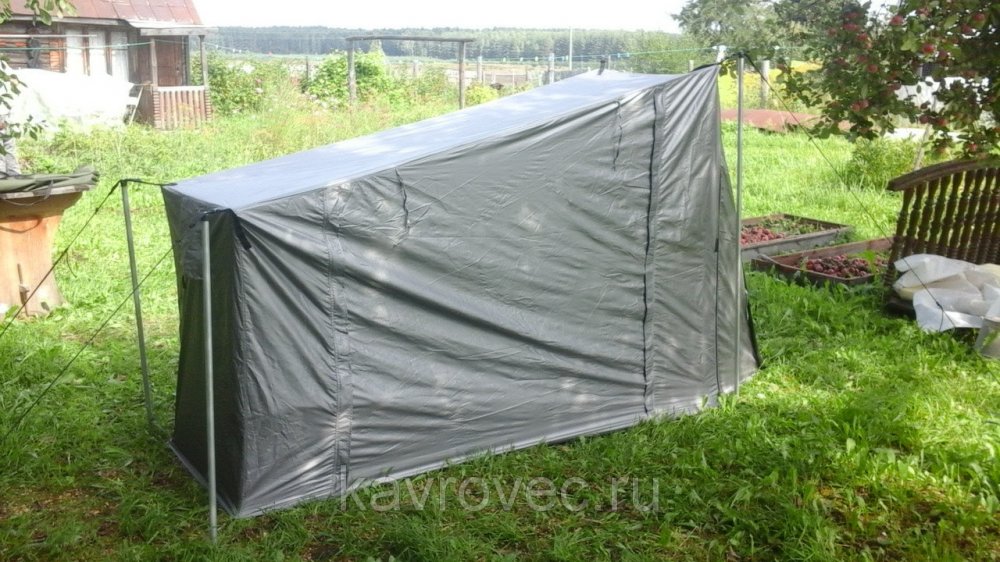

... скат по длине это конечно бред, сесть в такой палатке может только один человек
Стоит раскладушка без палатки 10 000 руб и самое смешное, срок изготовления 30 дней!!
Я вообще с уважением отношусь к энтузиастам, но когда энтузиасты тратят непропорциональные усилия для реализации своей конструкции, это вызывает некоторое недоумение



.... сама концепция раскладушки родилась в силу того что я строитель, и у меня на одном полотне дверном из ДВП и сотового картонного наполнителя, спало по два корейца плиточника на объекте Строил я тогда, главным инженером, офисный центр 55 метров высотой и 30 000 м2. площадью - корейцев было штук 50, остальные 150 человек киргизы, азербайджанцы и армяне.
Самое сложное было развести по разным этажам армян и азербайджанцев
Хотя и это не очень помогало. Забегает как то администраторша в кабинет и блажит - они поубивают друг друга! Я дурак пошел на 6 этаж разводить 6 этажный Карабах
Нужно заметить, у строителей есть масса инструментов которые позволяют поубивать друг друга. Решил конфликт проверенным способом - сказал, что если не разойдутся, денег не получит никто
Вообще, когда с одной стороны стоят 20 двадцати летних пацанов и с другой такие же и в таком же количестве, в руках у них молотки и ножи для резки линолеума, было страшновато



сидеть на таких раскладушках длительное время крайне неудобно(затекают ноги)Для рыбалки в палатке Зонт ставил детскую раскладушку.но брезент заменил на фанеру...



... фанера наконец пришла
Сорт I, шлифованная, не гнутая, не битая - короче близка к идеалу Довольный как слон, прусь на другой конец города, протягиваю менеджеру кровные, из расчета 540 руб/лист, на что мне вежливо указывают, что стоит она 620 руб/лист.
Я,такой - Вы, блин, указывайте реальные цены на сайте Девочка за компом тут же открывает мне их сайт и там действительно цена уже 620 руб. - за 3 недели, отпускные цены производителя, повысились на 12 % Дурдом какой то
Короче, решил для испытаний на кручение и изгиб сначала сделать одну секцию раскладушки, размером 1000х700 мм. Топить ради этого двое суток мастерскую, пока клей не встанет, показалось слишком жирно и тут удачно совпало, что делаю ремонт в двух комнатах и мне милостиво разрешили немного по мусорить дома

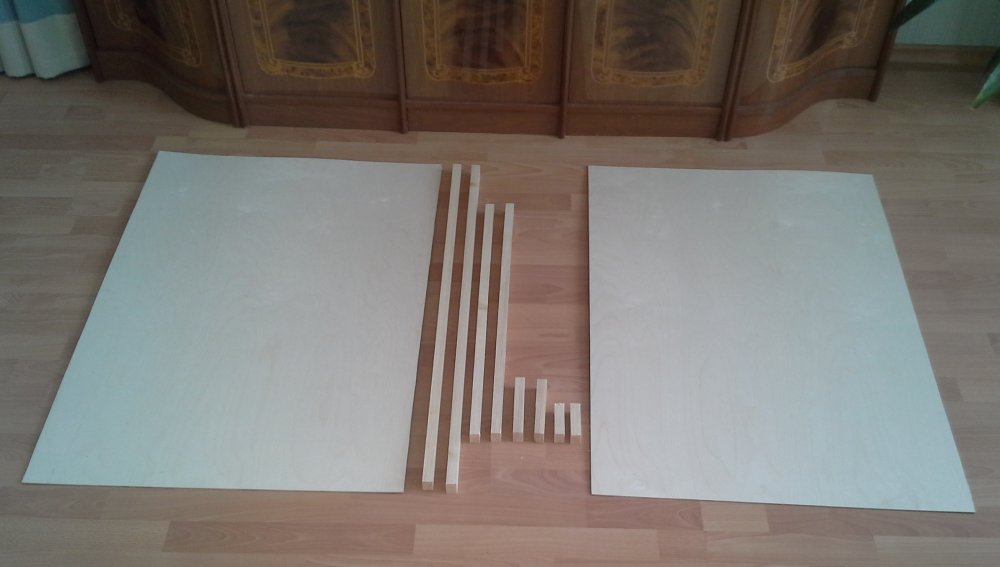

Сначала раскроил листы и нарезал детали каркаса, с закладными под ножки и механизм трансформации.

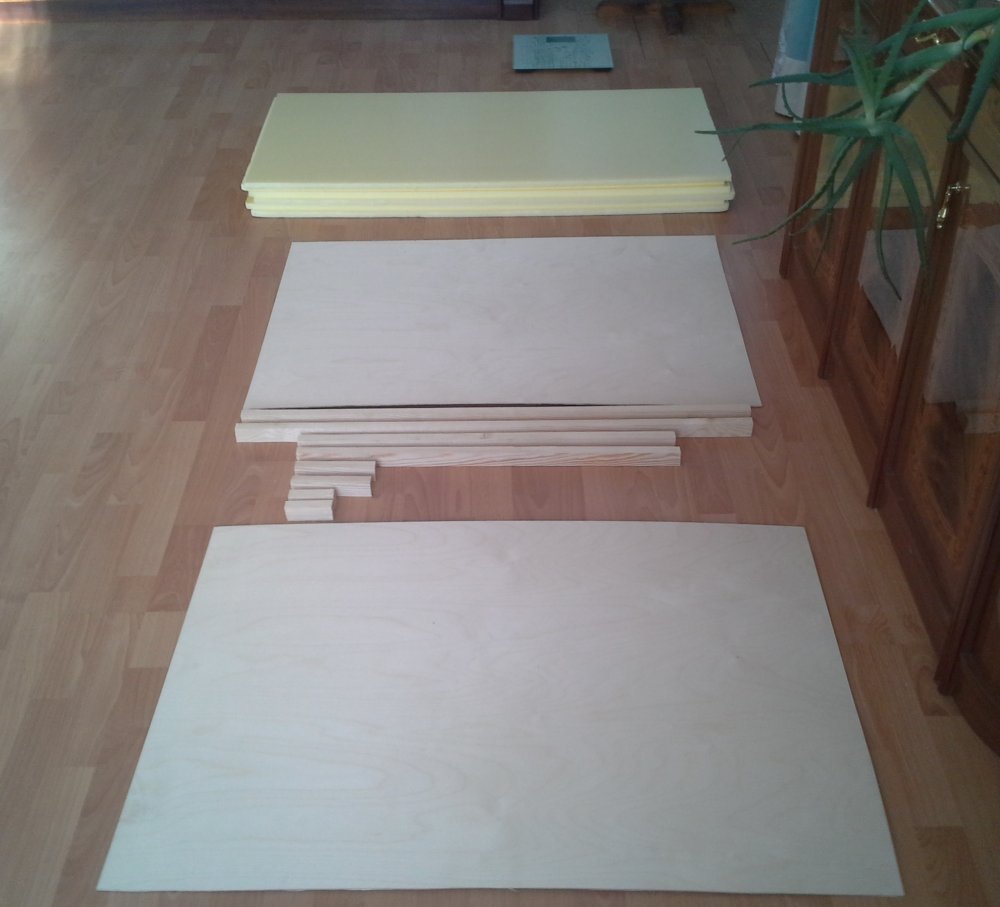

Купил, так же, 3 листа ЭППС на сэндвич ...

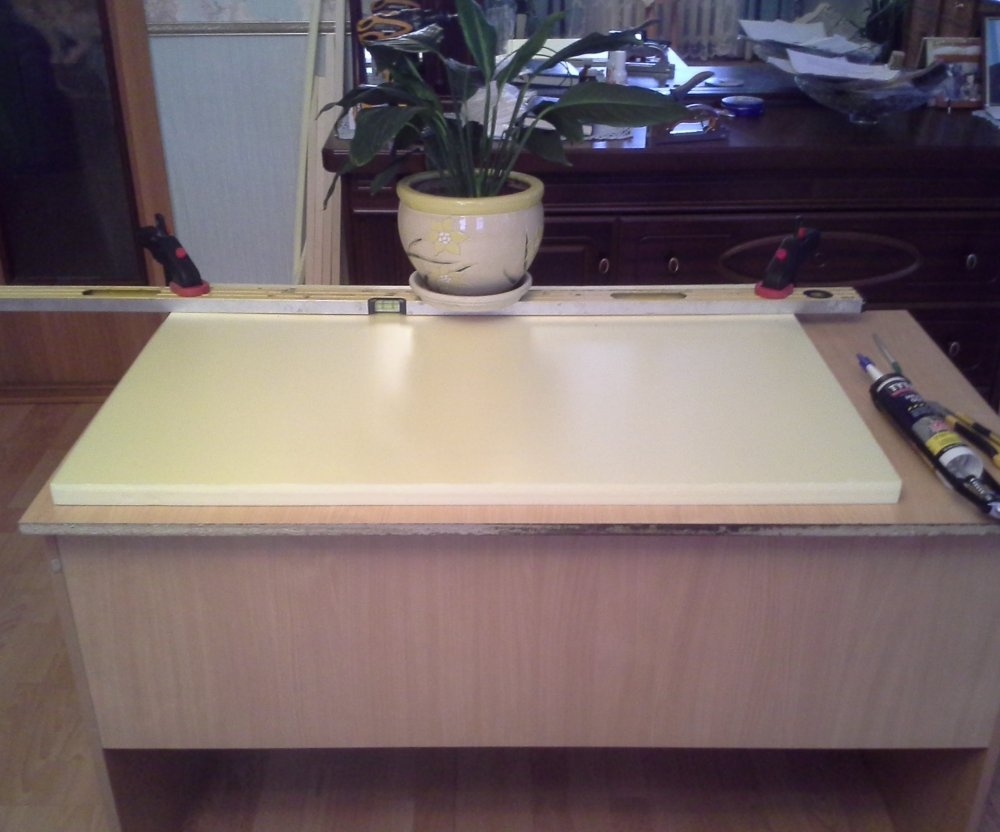

Так, как листы ЭППС, по размеру не подходят к выбранному размеру, пришлось их кроить и склеивать вместе посредством клей пены

Тут удачно пригодился стол на котором я обои резал и цветочек в качестве груза
Оболочку клеил эпоксидной смолой и пристреливал к каркасу степлером, с длиной скоб, аж, 14 мм.

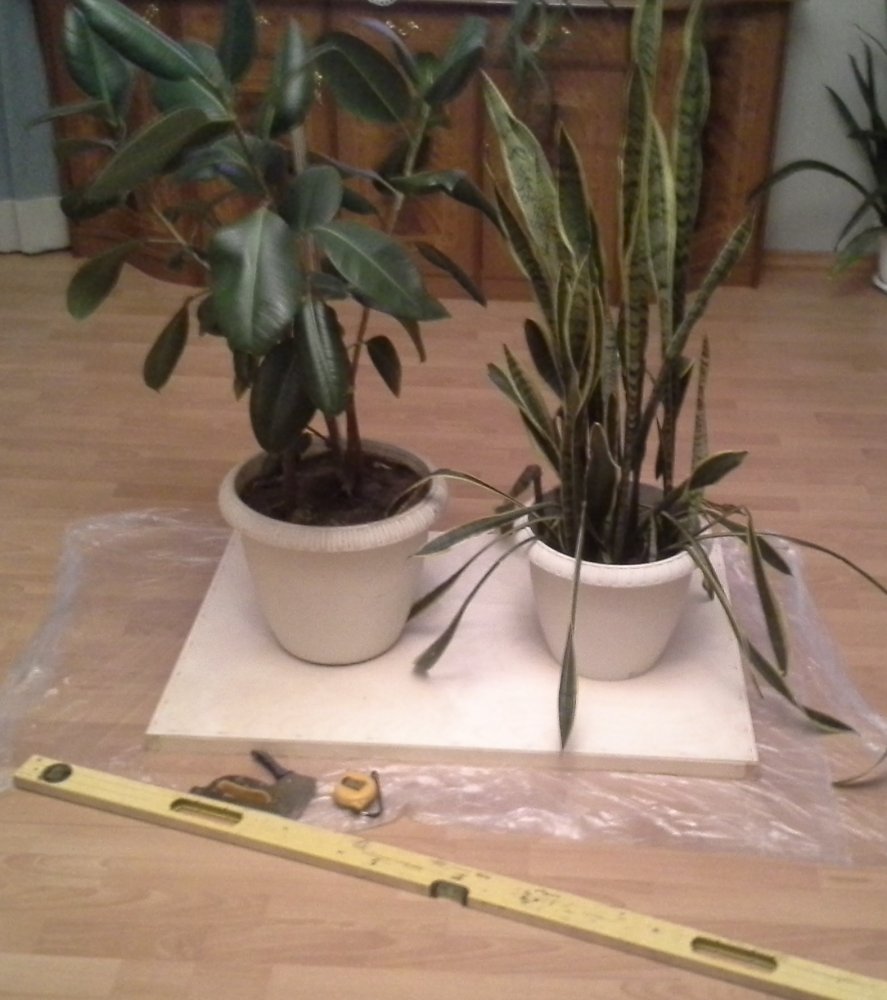

После сборки в ход опять пошли цветы, но более крупных форм

Чисто по ощущениям, 1000х700 мм. никак не выглядят слишком громоздко для транспортировки, пропорции вполне себе терпимые.

Так что жду пару дней и начну насиловать сэндвич.
... можно делать ставки, понесет серьезный вес или нет



Долго ломал голову, как фиксировать боковые части каркаса палатки в развернутом виде и, сегодня, случайно, натолкнулся в Леруа Мерлене, на мебельные газовые лифты. Их как будто специально для моей конструкции делали Усилие 12 кг., на два лифта 24 кг. Не нужно никаких растяжек или упоров, полотно палатки будет постоянно натянутым,и в сложенном состоянии не нужно городить какой то лишний крепеж.



Так же перебрал все возможные варианты отделки, включая лаки, краски, масла и все это конечно ерунда. Эпоксидка и слой стеклоткани - вот самый прочный вариант, хотя и не самый дешевый



Любопытно получается... ждем фото результата сборки.



Докладываю

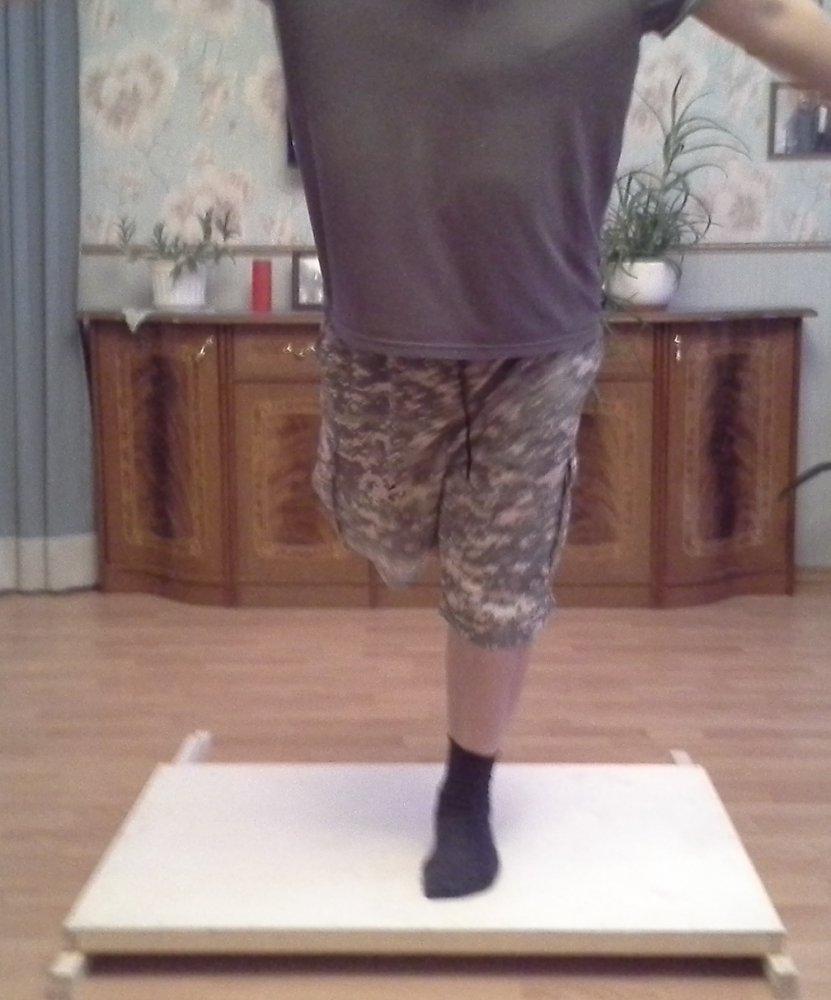

Испытания велись с использованием средств объективного контроля и эталонной нагрузки в виде племянника весом в 99,4 кг.

Для пущей нагрузки была выбрана сосредоточенная нагрузка в виде опоры на одной ноге по центру с пролетом секции по долине в 1000 мм.
Показания до приложения нагрузки:

... и после :

Таким образом прогиб панели, на 1 м/п сэндвича, при сосредоточенной нагрузке в 100 кг., составил 2-2,5 мм.
С учетом того, что предусматривается наружная отделка в слой стеклоткани с эпоксидкой, то думаю прогиб будет максимум миллиметра полтора!
С такими исходными данными думаю вполне можно продолжать
Расстояние между опорами у меня будет 750 мм., опор все таки придется делать три.
Немного ошибся в теоретическом весе - точнее не ошибся, а заложил объемный вес в расчетах хвойную фанеру, а пришла березовая

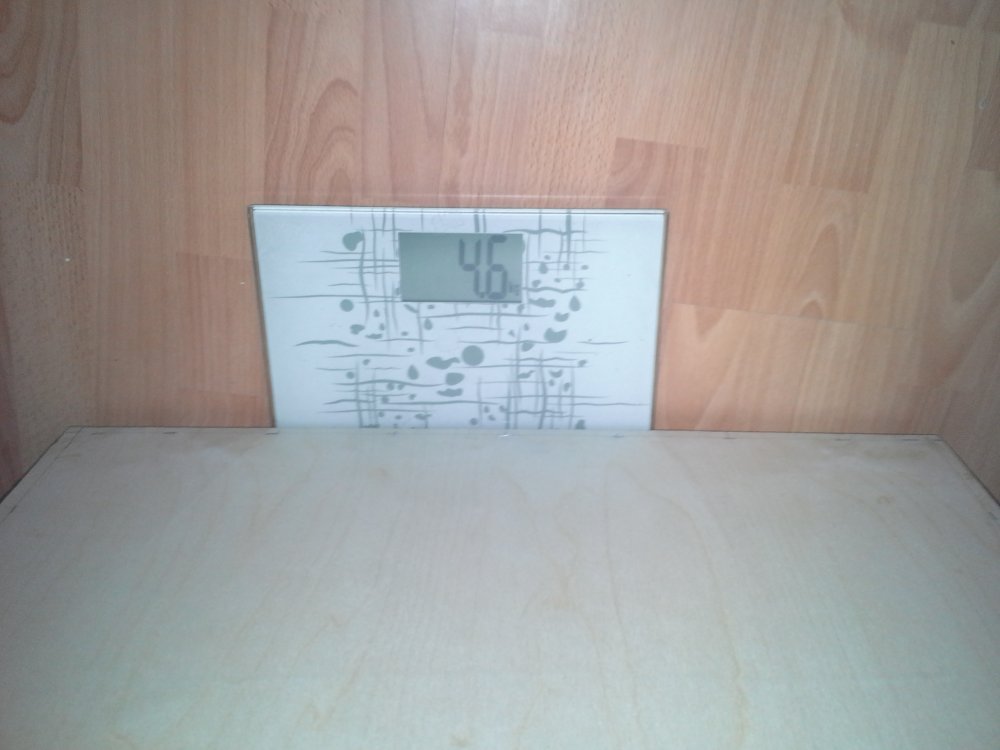

Вес двух панелей будет 9,2 кг.
.... буду максимально экономить вес на ножках и палаточном каркасе
В принципе было бы здорово применить ЭППС плотностью на 15-20 кг/м3 больше, но это большая редкость в сравнении со строительной плотностью в 26 кг/м3, и стоит слишком дорого. Кроме того решил отказаться от эпоксидки для приклеивания внутреннего наполнителя из ЭППС. Думаю дешевле и гораздо практичнее клеить оболочки на полиуретановую клей-пену. Там конечно будет некоторый геморрой, связанный с ее расширением, но думаю решить это можно нанесением на плоскость листа ЭППС периодических бороздок, крест на крест, глубиной мм. в 2-3.
Резюмируя, можно сказать, что натурные испытания на прочность и изгиб, полностью подтвердили мои теоретические предположения и требуют дальнейшего развития в рамках заявленной концепции

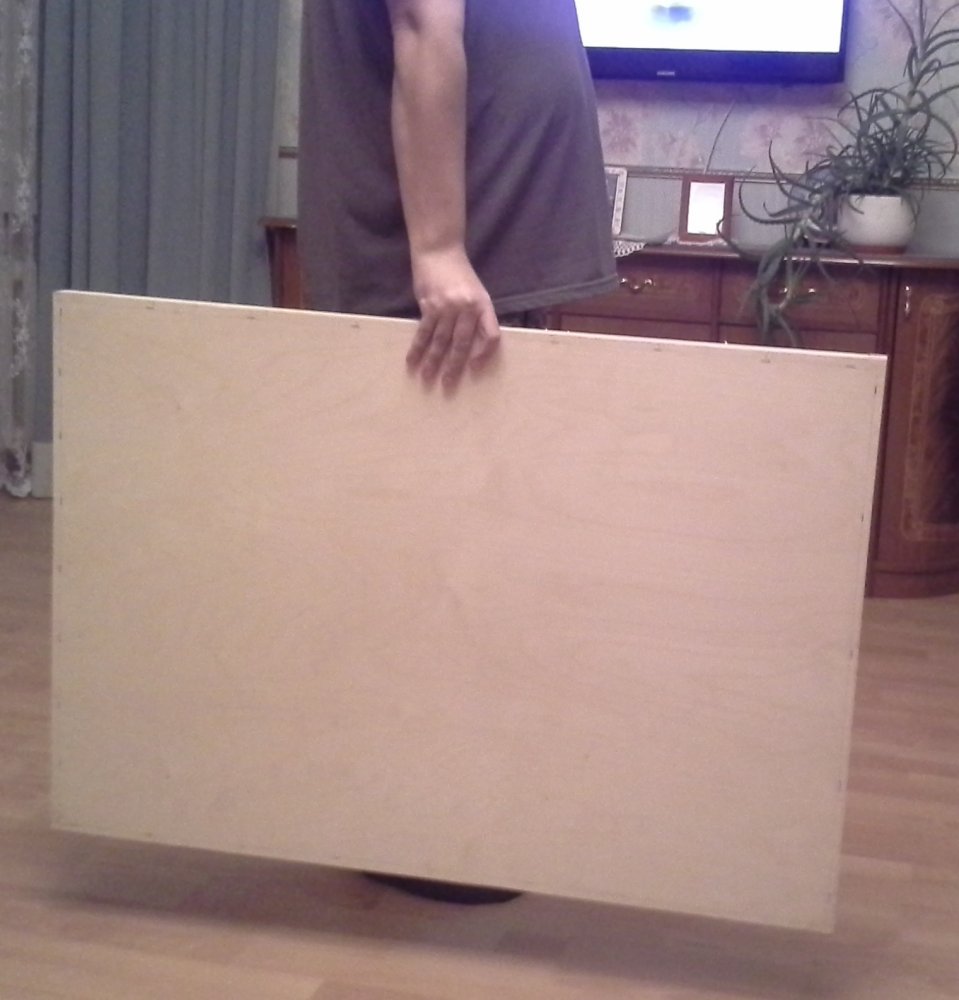

Ширина в 700 мм. эргономически не только подходит для комфортного лежания, но и для комфортной переноски пользователями ростом от 1700 мм. Не нужно тащить девайс сгибая локоть, с задействованием лишних мышц, вполне хватит мышц предплечья



... коллеги, я понимаю, что всех интересует конечный результат, а не последовательное движение к решению конкретной технической задачи Однако буду признателен за любой интерес, выраженный в комментариях любого содержания Просто любому конструктору очень важно понимать, что заявленная тема интересна в принципе, при этом не обязательно с положительной стороны Любой отзыв, и отрицательный в особенности, дает стимул к решению спорных узлов и конструктива ...
Пишите с поддержкой и пишите с критикой , так интереснее что то реализовывать



@vintorezt2,всегда поддерживал людей которые что то придумывают а патом и воплощают в жизнь.Согласен ,что можно банально обойтись готовой палаткой коих сейчас великое множество.Но,сделанное своими руками,да ещё и более функциональное-это полный кайф.Послежу за темкой.С наилучшими пожеланиями!
