Самодельные ножи

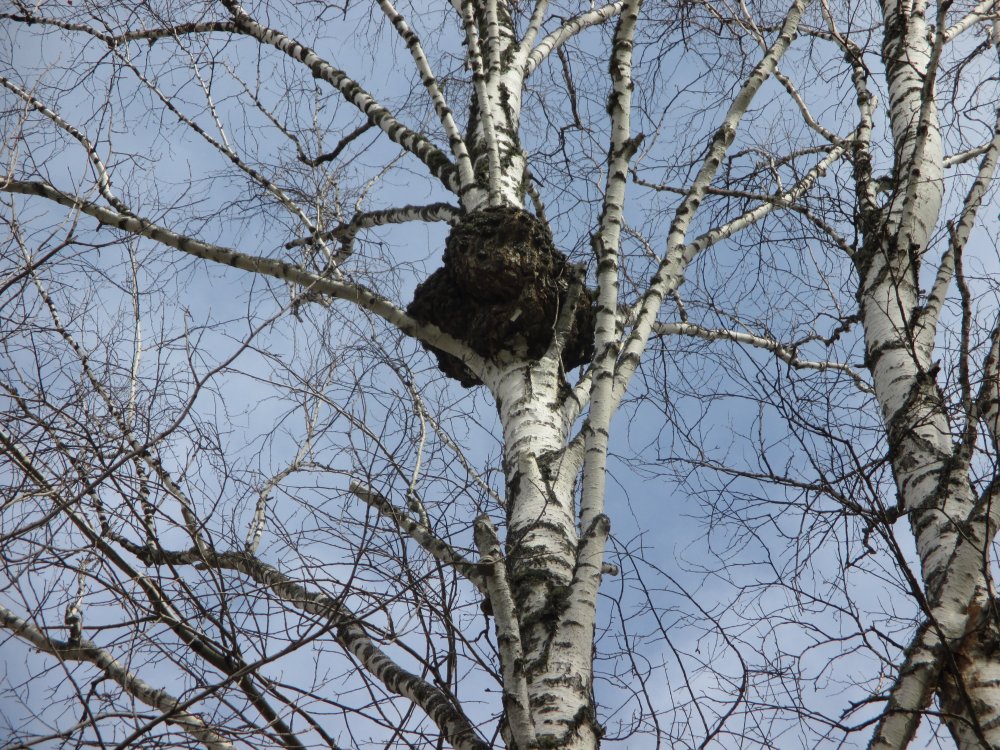

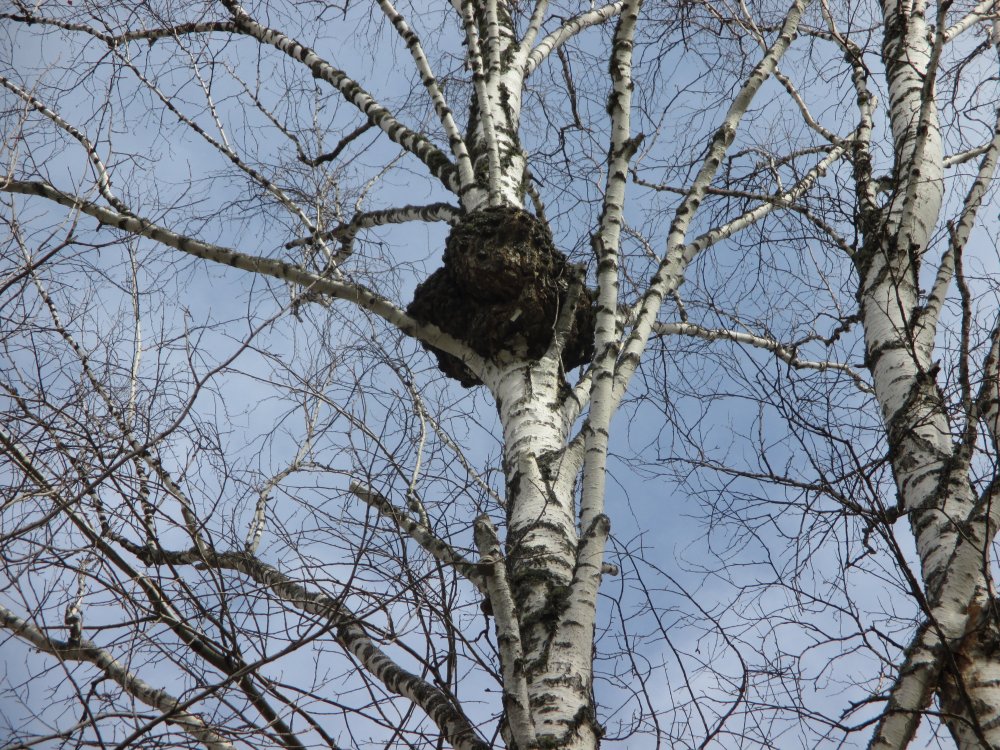

Не расстроили, ни чего страшного, сувель, так сувель. Правильно они везде, даже под небесами.



Сувель кстати на порядок прочнее капа!!кап легко может сломаться при всадном монтаже даже стабилизированный ,проверено!!



Я не знаю что и куда вы всаживали(но предполагаю что вы работаете с покупными материалами) но я лично проводил опыты-отпиливал пластинами кап и сувель-и зажимая в тисы-ломал.Сувель супротив капа-говно.Если мы конечно говорим о одинаковых условиях-сувели и капе бярозы.



Cпорное утверждение!
Сувель, да и любая деревяха, на которой есть "невидимая" трещина может сломаться...
У меня киянка с капа (не стабилизированного) - сломать не пробовал (для работы), но если постараться, думаю сначала ручка сломается!



Не так давно занялся в гараже поковкой, если можно так выразиться. Решил отковать из куска клапана от локомотива нож. Заготовка - цилиндр с диаметром порядка 20 мм, т.е. прям толстенная такая елда, к которой приварил ручку из арматуры. Горн сложил у гаража, выкопал ямку в песке, выложил дно кирпичом, подвел снизу трубу с наддувом. топлю каменным углем. Разгорается вроде хорошо, заготовка калится до красного цвета просто махом, дальше едва-едва доходит до оранжевого, изредка появляется желтый цвет, но до бела никак не хочет раскаляться. Хотел понять в чем причина, слабый или сильный поддув? Или, может, надо угля от души прям сыпать?
И еще один момент - начинаю ковать, буквально минута-две и заготовка холодная от слова совсем, т.е. иной раз еле-еле красная. Это у всех так?



@JPAmber, Да норм. Заготовка всегда быстро остывает. Ковать лучше вечером или в пасмурную погоду без ветра и дождя. Совет Расковать сначала несколько кусков арматуры или чего то попроще клапана. При таком сечении греть 5 минут до оранжа. Ковать до красного. Ниже красного лопнет. Да и при красном лопается. Каменный уголь не люблю. Предпочитаю древесный. Да дороже но качество поковки лучше. Кирпичи на ребро V получится. Труба с отверстиями между них внизу исполняет роль дна и колосника. Чуть больше половины высоты кирпича угля. Можно почти полный до бортика но с выниманием вставлением проблемы будут. Кирпичи для лучшего нагрева накрыть другими кирпичами. Главное не сожгите заготовку.
Минута - 2 это шикарное время. десяток ударов ручником в 1, 1,5, 2 кг успеть можно.



@Антиш, да-да, именно такая V-образная конструкция и получилась, только сверху ничем не накрывал.
Хм, про то, что на красном цвете уже не куют не знал, спасибо за подсказку. Надо действительно попробовать древесным углем протопить. Там ведь нет особо разницы простой уголь или так называемые брикеты?
А что значит "не сожгите заготовку"?



@JPAmber, Брикеты или нет это не важно. главное крупнее или в ровень грецкого ореха.
Сжечь? хм) Это значит нагреть до белого с искрами в каменном угле это смерть металлу. Бенгальский огонь. Арматуру можно и красную ковать, а вот клапан этого не простит.



интересно ,а торсион от камазовской кабины как в виде металла для ножа??



@Алексий, не особо... Разве что для тренировки.
Хотя смотря что за сталь. Если советский то пружинная нормально в общем.
Сегодня могут и из 45 стали сделать)



просто железка лютая вроде тонкая а пружинит просто замечательно(кесарю кесарево каждой вещи своё предназначение)



@Алексий, Значит это нормальная сталюка. Попробуйте сделать. Не сделаете не узнаете.
Обычно предпочитаю поработать со сталью и сделать несколько поковок, прежде чем сложить о ней мнение. Да и вообще понять как с ней работать. Её термообработку, диапазон ковки и т д.



@Антиш, Николай, подскажи, пожалуйста, на сколько вообще необходимо использовать буру в случае ковки цельного куска стали? Кто-то говорит, что обязательно, мол, защищает от лишнего воздействия среды горна на металл и в принципе помогает избежать трещин и сколов, кто-то использует только при ковке многослойных пакетов. Не могу понять, надо оно вообще или нет.



@JPAmber, от трещин и сколов бура? Остаётся очень громко посмеяться.
От окислов помогает и весьма, но только до температуры разложения буры.
Цельный кусок в ковку и покрыть бурой? Вы никель ковать собрались или нихром, нейзильбер, мельхиор, латунь, бронзу?
Когда соберетесь ковать или прессовать мокумегане тогда и понадобится бура. Бывает что с борной кислотой. То же в порошке продается.
Остальной металл, цельный, можете смело ковать без флюса. Да в пакетах и при сварке металла кузнечным способом требуется флюс. Без него ни как.
Воздействие горна на металл не совсем верно. Вернее воздействие примесей в каменном угле на металл и воздействие кислорода при ковке, сварке опять же.
Да действительно окалины с бурой меньше. Но ковать чернягу с флюсом? разорится можно на буре. Обуреть можно)))
В общем куйте с бурой или иным флюсом когда это НЕОБХОДИМО. Остальное всё фигня.

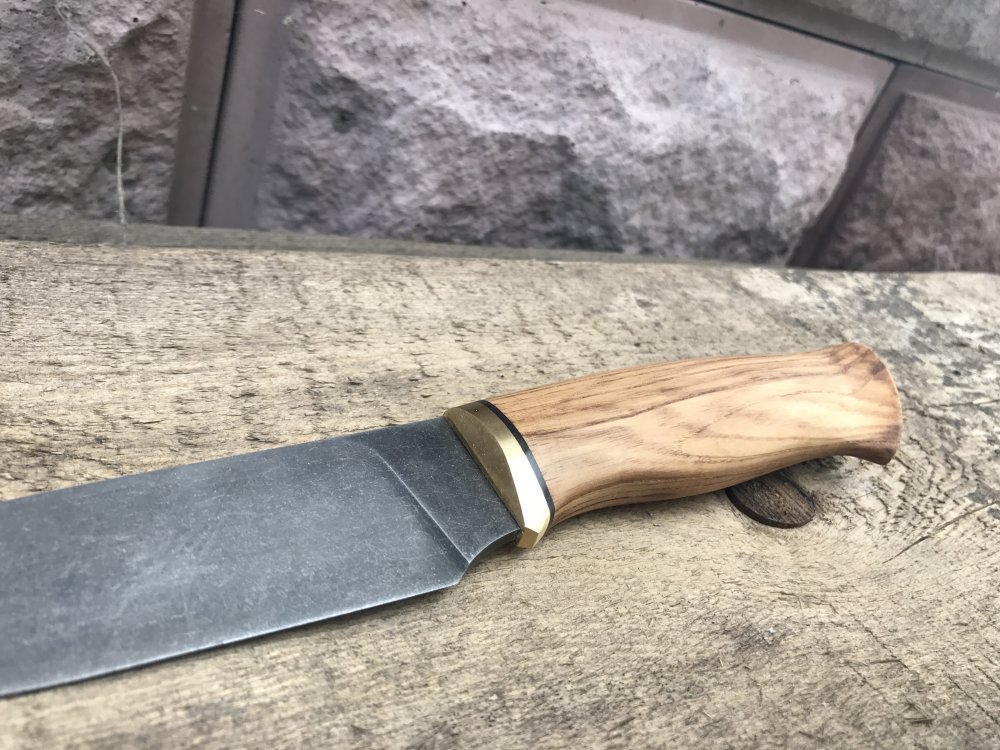

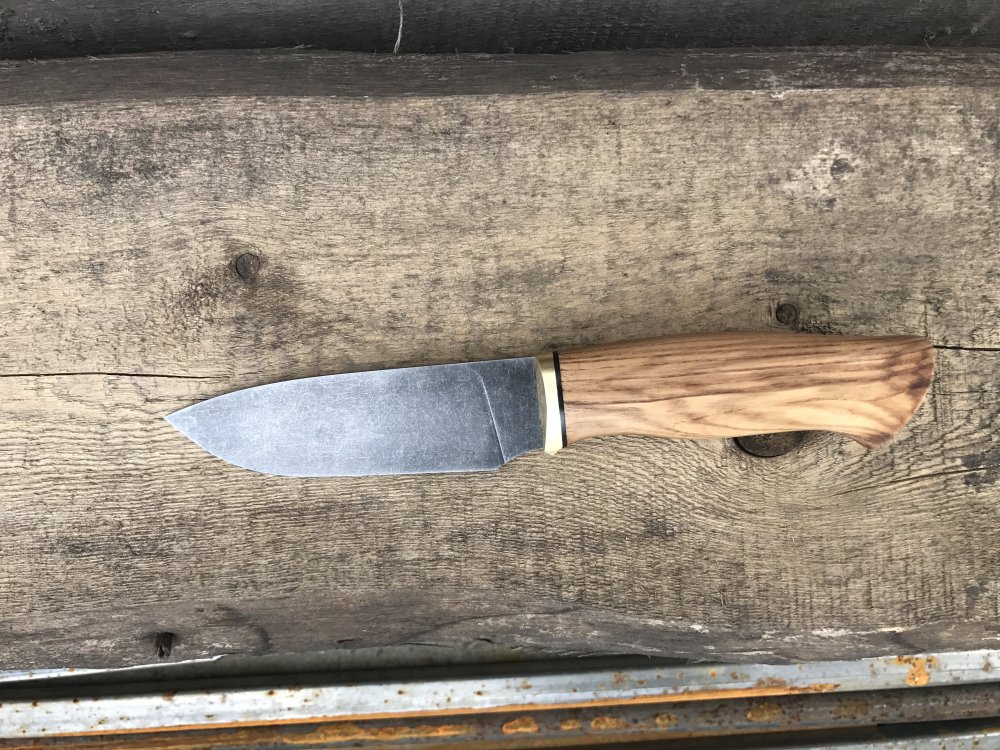

запилил вот "шкурник " в подарок хорошему человеку (эскиз по желанию хозяина ножа)сталь чешский фуганок пилана,рукоять ясень оливковый

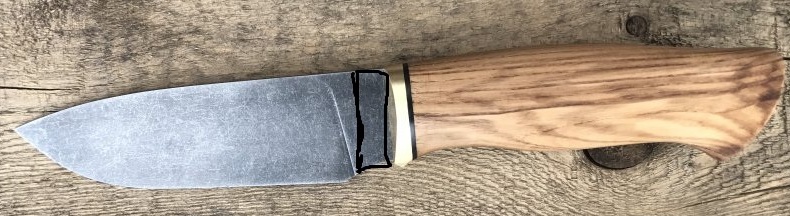

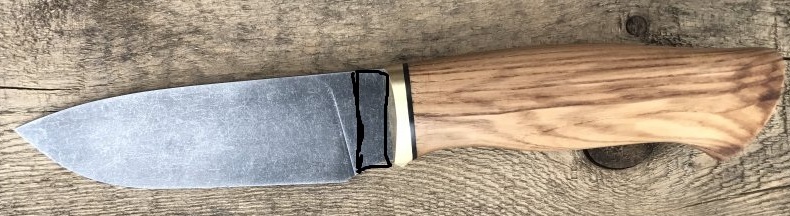

Хороший работяга-но на мой взгляд тупьё великовато.



Однако лишнее железо.



@Шарикоф, ну може вы и правы но хороший человек прислал фотку и попросил максимально похожй ножик запилить,так что турье его устраивает)))



Понятно.Привычка-вторая натура.

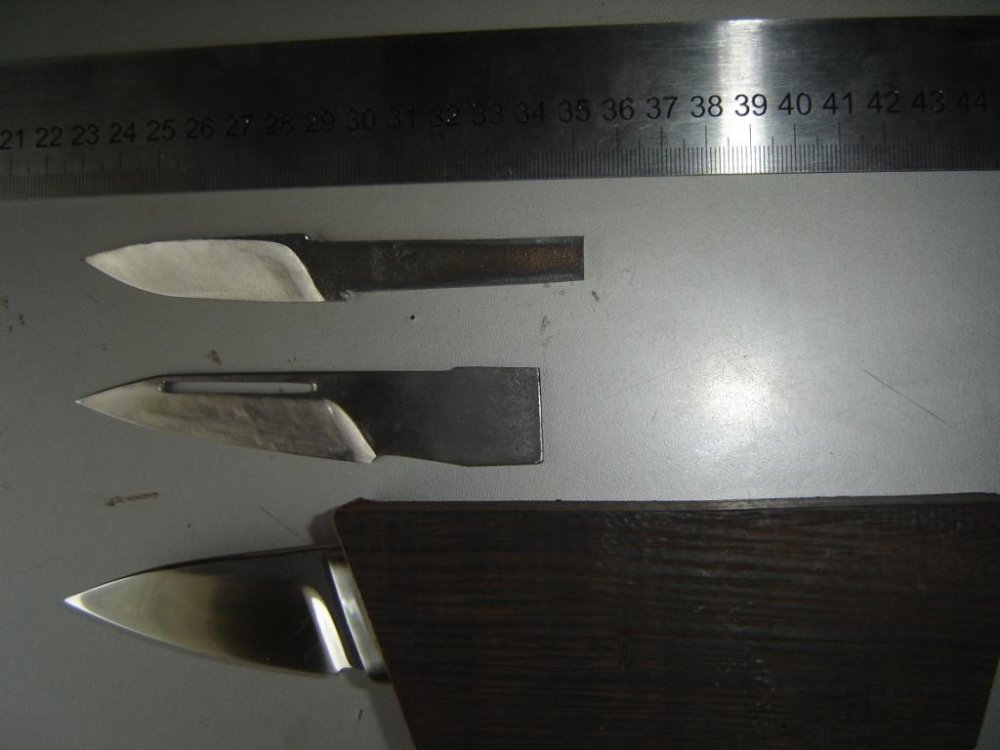

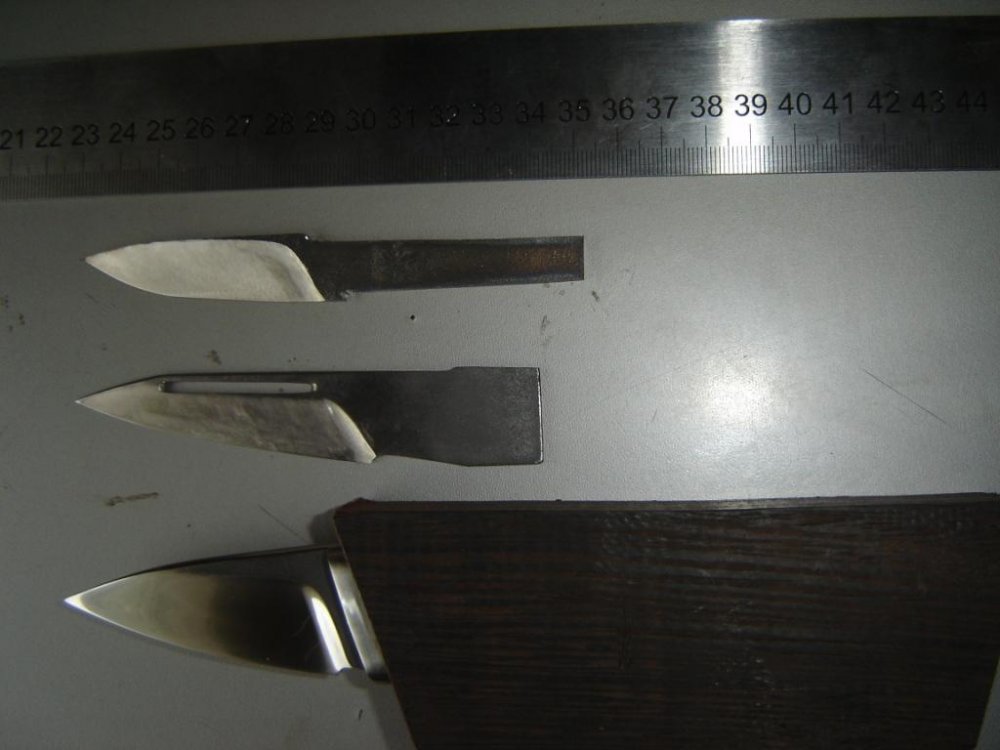

А меня чего то прибило на малые формы.Я и раньше больших не делал а тут совсем вниз.По краям н690.Посередине-элмакс.
