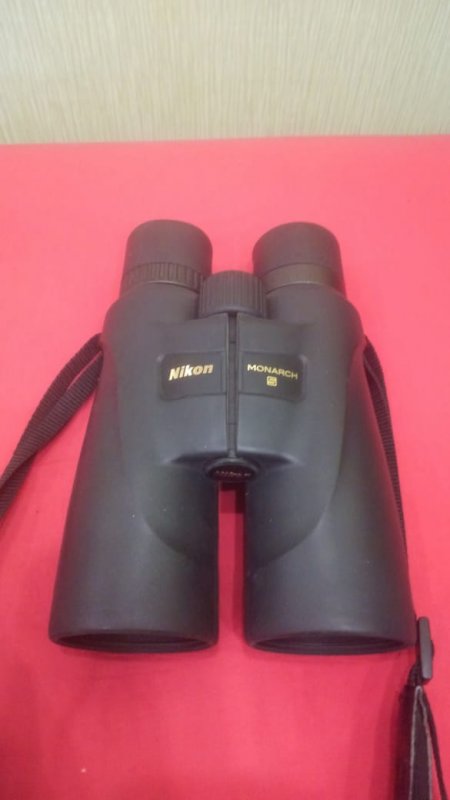

Бинокль Nikon Monarch 5 модернизация.

Бинокль Nikon Monarch 5 имеет поворотные выдвижные наглазники идея очень хорошая можно пользоваться биноклем в очках.

Но в процессе эксплуатации при небольшом износе трёх резиновых роликов при надавливании на наглазник он самопроизвольно начинает задвигаться.

Пользоваться становится крайне не удобно.

Идея модернизировать данный узел возникла сама собой.

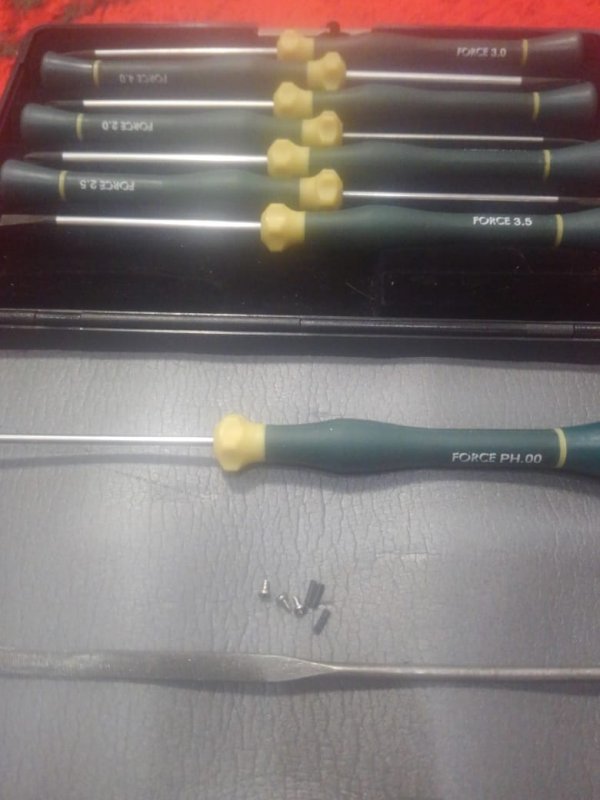

Снял резиновый наглазник, выкрутил три винта и снял алюминиевое поворотное кольцо, снял три резиновых ролика и удалил всю старую консистентную смазку.

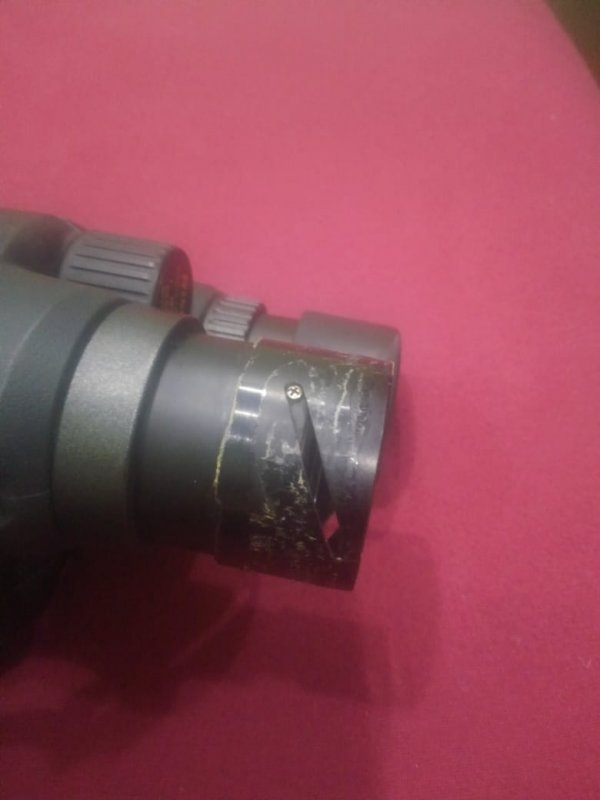

Алюминиевое поворотное кольцо имеет три направляющих паза.

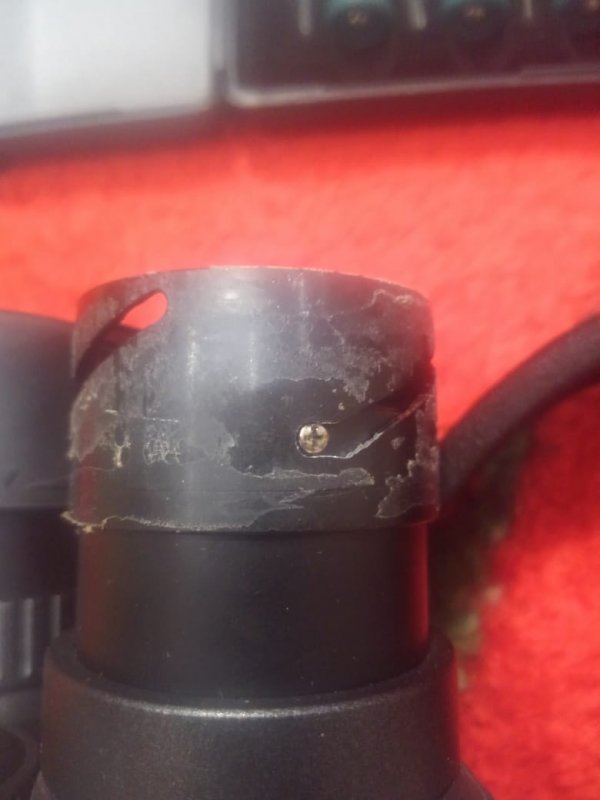

Каждый паз был пропилен надфилем на глубину примерно 4мм параллельно торцу кольца. Острые края обработал наждачкой, установил резиновые ролики, смазку применять не стал так как к ней быстро прилипает пыль. И сборка в обратной последовательности.

Теперь при надавливании с любым усилием наглазник остается на месте, он при повороте рукой легко задвигается на место.

НОВОСИБИРСК.
4645
Голосовать
Комментарии (6)
Новосибирск
24475
Нормуль задумка!
1
Пермь
16259
Как насчёт резиновых закрывашек отверстии куда глядеть.
Есть в этой версии для страховки ниточки?, а то закрывашки теряются.
0
НОВОСИБИРСК.
4645
khonim, Крышки в комплекте есть ,но я их сразу снял они больше мешают.
А так крепления у крышек достаточно надежное потерять сложно будет.
1
НОВОСИБИРСК.
4645
61natubo, Вроде очевидное решение но почему то на заводе до такого не додумались.
1
За смекалку и приложение рук только +
1
НОВОСИБИРСК.
4645
Зверобой, К большинству снаряжения после начала активной эксплуатации приходит понимание необходимости внесения изменения с целю повысить удобство эксплуатации.
0
