Модернизация УСМ ружья "Олень"

Модернизация УСМ ружья «Олень»

А.С. Язев, инженер

Я приобрел ружье «Олень» просто из интереса к 32 калибру. Охочусь (когда была такая возможность в наших краях) с ТОЗ-34 ЕРШ, поэтому спешки с модернизацией «Оленя» у меня нет, работу делаю, как говорят, для души.

Первые впечатления об «Олене»:

1. Очень жесткий взвод.

2. Малая долговечность разобщителя.

3. Не четко (в связи с износом) срабатывают разобщитель и переключатель стволов.

4. Передача энергии удара курка бойку через разобщитель, при стрельбе из нижнего ствола, а с учетом еще и угла наклона оси самого бойка, приводит к необходимости иметь пружину гораздо более жесткую, чем для верхнего ствола.

5. Появление трещин на древесине приклада в месте состыковки приклада с телом подствольной коробки. Причем, последняя в этом месте имеет закругленную форму, и при малейшей просадке боковых частей приклада, которые входят под некоторым углом в ствольную рамку, работает как клин и при выстреле раздвигает боковые части приклада (назовем их щечками), что и приводит к образованию трещин.

Мною были поставлены следующие основные задачи на выполнение опытно-конструкторской разработки «Модернизация УСМ (ударно спускового механизма) ружья «Олень»:

1. Разместить два ударно-спусковых механизма, функционально, абсолютно аналогичных заводскому в стесненных габаритах подствольной коробки для получения двух независимых друг от друга выстрелов из любого ствола без переключения разобщителя и потери времени на взвод боевой пружины УСМ, словом получить полноценное двуствольное ружье.

2. Исключить слабые звенья - разобщитель и переключатель - из кинематической схемы УСМ.

3. Исключить опасность появления трещин в прикладе в месте упора подствольной коробки в древесину приклада за счет выполнения места их соединения в виде ровной площадки с максимально возможной площадью соприкасания.

4. По возможности, использовать в качестве боевых пружин распространенные автомобильные пружины.

5. Усилие сжатия пружин должно регулироваться для верхнего и нижнего стволов независимо и обеспечивать высоту подскока латунной гильзы 12 калибра на высоту не менее 50 см от плоскости выхода бойков на подствольной коробке.

6. Обеспечить невозможность "открытия" (перелома) ружья при хотя бы одном взведенном курке.

7. Обеспечить невозможность взведения курков при не полностью "закрытом" ружье.

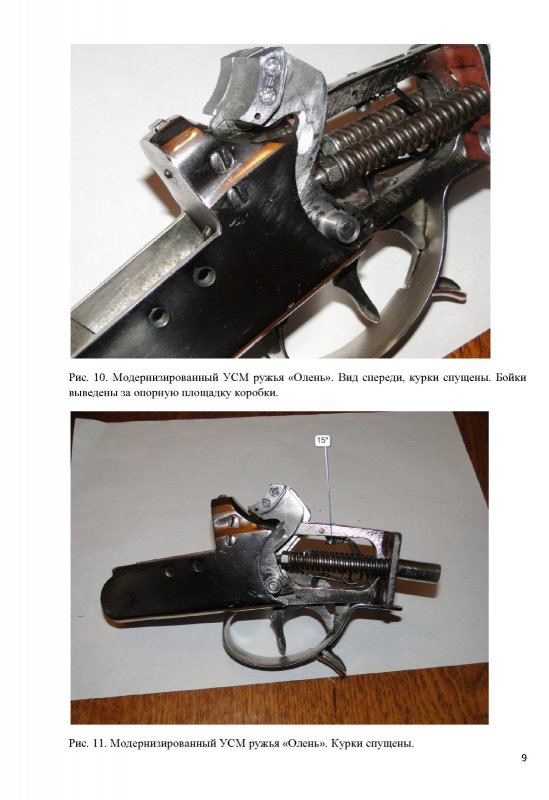

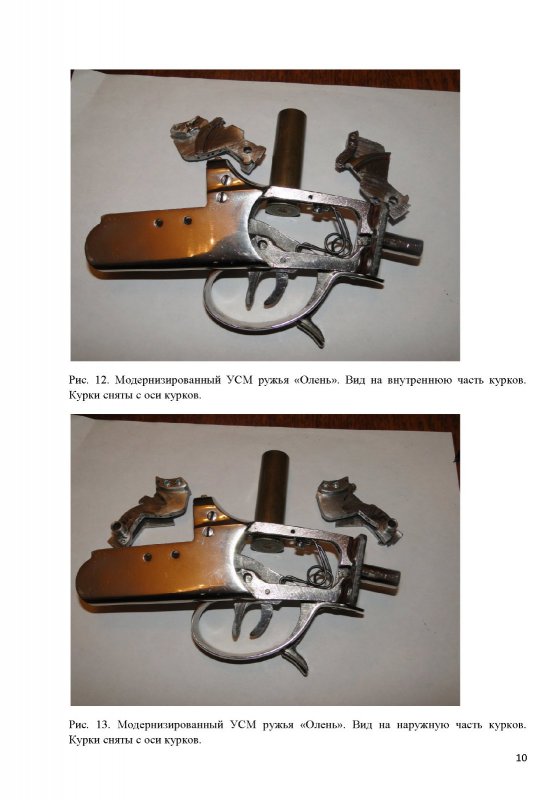

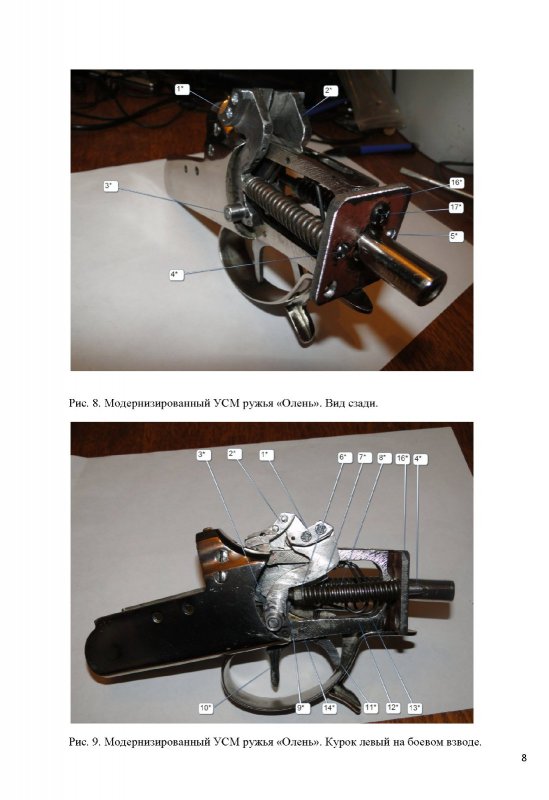

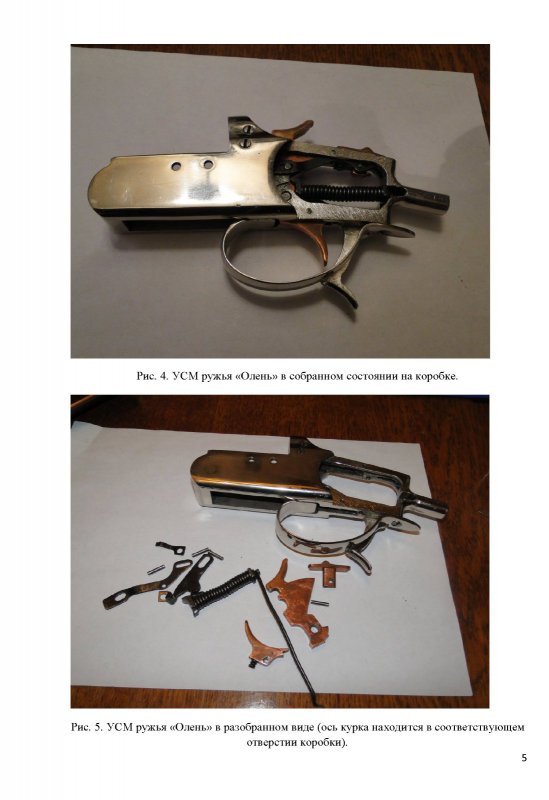

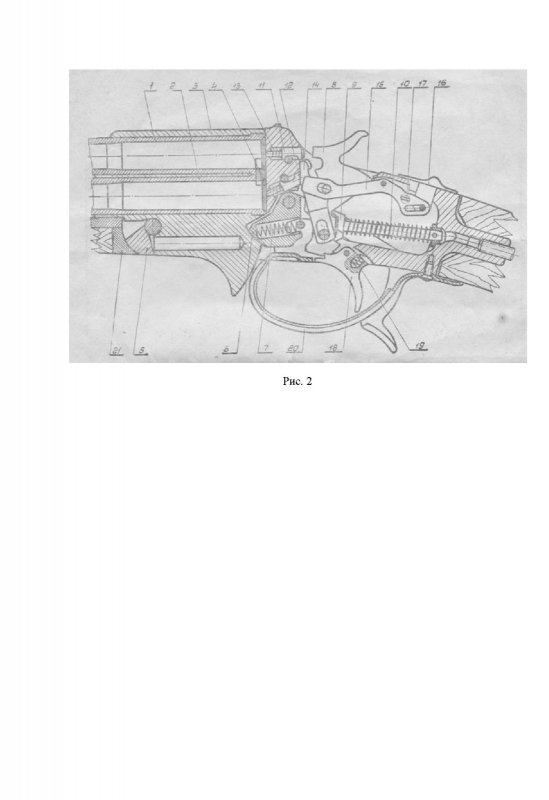

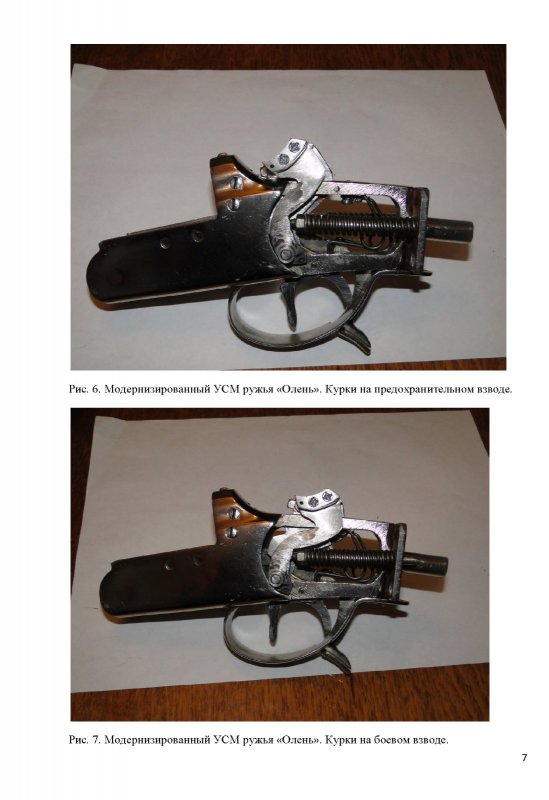

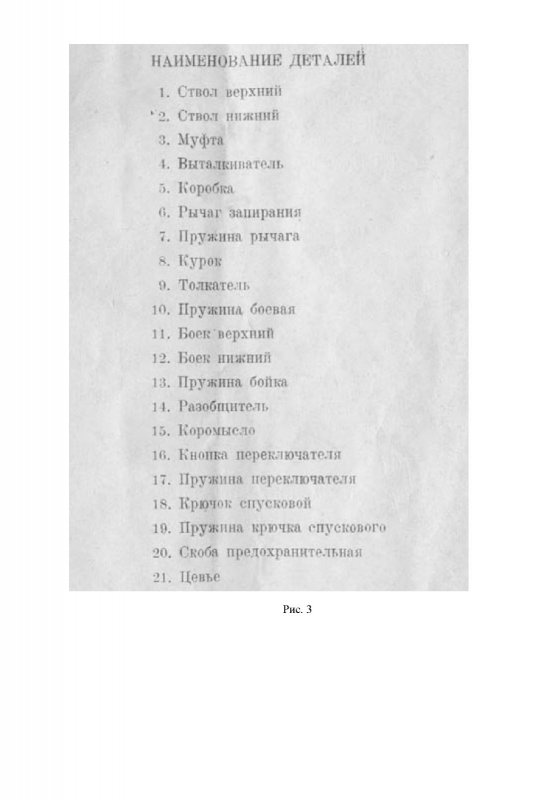

Для лучшего восприятия предлагаемого описания модернизации УСМ приведу основные конструктивные данные УСМ ружья «Олень», взятые из паспорта двуствольного пуле-дробового охотничьего ружья «Олень» (см. рис. 1; 2; 3; и далее 4... 15).

Перечень деталей УСМ, которые не понадобятся при модернизации, приведен в таблице.

Номер позиции на заводском чертеже (Рис. 2) Наименование детали

1 Поз. 8 Курок

2 Поз. 9 Толкатель

3 Поз. 10 Пружина боевая

4 Поз. 14 Разобщитель

5 Поз. 15 Коромысло

6 Поз. 16 Кнопка переключателя

7 Поз. 17 Пружина переключателя

8 Поз. 18 Крючок спусковой

9 Поз. 19 Пружина крючка спускового

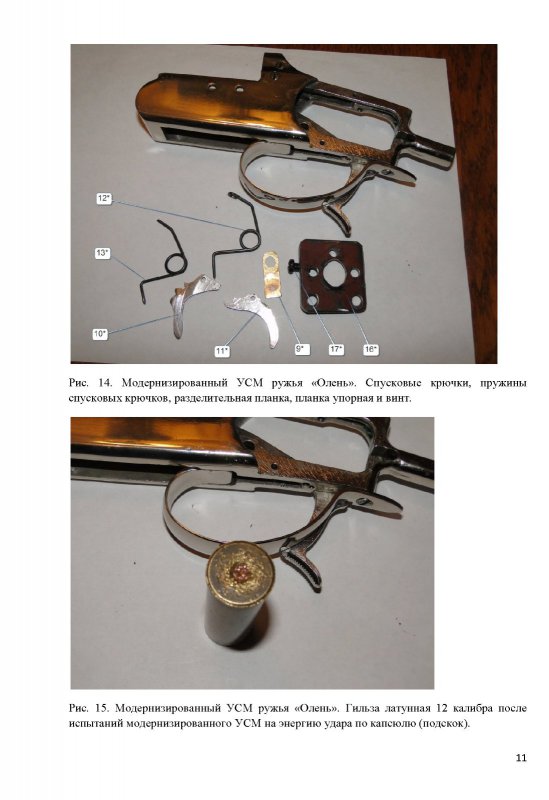

Модернизированный УСМ ружья «Олень» состоит из следующих основных узлов и деталей: курок левый в сборе – 1*, курок правый в сборе -2*, ось курков -3*, толкатель левый -4*, толкатель правый -5*, гайка -6*, пружина боевая левая – 7*, пружина боевая правая -8*, разделительная планка -9*, крючок спусковой передний -10*, крючок спусковой задний -11*, пружина крючка спускового переднего -12*, пружина крючка спускового заднего -13*, ось крючков спусковых -14*, винт -15*, планка упорная -16*, винт -17* и представлен на Рис. 4…15.

Модернизированный УСМ ружья «Олень» обеспечивает возможность произвести два выстрела из любого ствола, как из обычного двуствольного куркового ружья при управляемой энергии, передаваемой в кинематической цепи боевая пружина-курок-боек-капсюль.

Мне же предстоит придать надлежащий эстетический вид деталям УСМ и изготовить новый приклад.

Всем, кому потребуется дополнительная информация, прошу писать на адрес:

[email protected]

Отснял два видео о работе УСМ, ссылки для просмотра видеофайлов :

https://yadi.sk/i/4Sxeh1fSq2oMP  и

https://yadi.sk/i/RF7wR_9zq3NfR

С наилучшими пожеланиями,

А.С. Язев

г. Луганск

02.03.16
