Охотничьи ружья Тульского оружейного завода (охотничьи карабины ТОЗ, МЦ, МТ)

Тульский оружейный завод, был основанный в 1712 году по именному Указу Петра I и преобразован в 1993 году в открытое акционерное общество, На сегодня завод является одним из признанных центров военных и двойных технологий. ТОЗ выпускает продукцию гражданского назначения, такие как: легкие, простые и надежные охотничьи карабины: калибров 5,6мм и 7,62мм, комплектуемые магазинами различной емкости; двуствольные охотничьи ружья, комплектуемые стволами с различными сочетаниями калибров и дульных сужений; одноствольные охотничьи самозарядные ружья, предназначенные для различных видов охоты, с комплектом дульных насадок (чок, получок, «Парадокс»).  Тульский оружейный завод – это не только лицо города, его символ. Это – и сотни рабочих мест, и решение многих социальных проблем в городе, это и воспитание профессионалов, и бережное сохранение многовековых российских ремесел, возрождение национальной гордости, это – продолжение отечественной истории.

Описание, фото и характеристики охотничьих ружей (карабинов):



Паспорта охотничьих ружей (карабинов):




                           Ружья охотничьи двуствольные ТОЗ-34



Предназначены для профессиональной и любительской охоты. Легкие, компактные, с хорошей прикладистостью ружья. Имеют прекрасный баланс и высокую кучность боя, не уступающую высококлассным импортным ружьям. Конструкция ружей оригинальна, проста и неповторима. Модель ТОЗ-34Е – с эжекторным механизмом. На сегодняшний момент выпущено уже более миллиона ружей в разных вариантах исполнения: рядовое; орнаментное; штучное; сувенирное.

Смотреть паспорт охотничьего ружья ТОЗ-34

                            Ружья охотничьи двуствольные ТОЗ-34 СУВЕНИРНЫЕ



Легкие, компактные, с хорошей прикладистостью и балансом двуствольные ружья. Модель удачно сочетает элегантность и простоту. Стволы отъемные. Каналы стволов хромированы. Приклад с пистолетной формой шейки выполнен из ореха. Наружные поверхности деталей украшены ручной гравировкой, инкрустацией драгоценными металлами, резьбой по дереву.



Модель
Калибр ствола
Дульные сужения ствола, мм:
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
нижнего
верхнего
нижнего
верхнего
ТОЗ-34Р

ТОЗ-34ЕР
12/70
0,0 / Cyl.;
0,25 / Imp.Cyl.;
0,5 / Mod.
0,0 / Cyl.;
0,25 / Imp.Cyl.;
0,5 / Mod.;
0,75 / Imp. Mod.;
1,0 / Full
711
1 160 max
3,3*
20/70
0,0 / Cyl.;
0,4 / Mod.
0,0 / Cyl.;
0,4 / Mod.;
0,7 / Full
711
1 160 max
3,3*
28/70
0,4 / Imp. Mod.
0,6 / Full
660
1 110 max
3,3*




*- масса ружья может колебаться в зависимости от плотности древесины приклада и цевья и его исполнения

Наличие буквы «Е» в обозначении ружья означает исполнение ружья с эжекторным механизмом; «Р» — с резиновым затыльником; «У» — орнаментное; «Ш» — штучное; «С» — сувенирное.

       Ружья охотничьи двуствольные односпусковые с селекторным механизмом ТОЗ-120



Предназначены как для профессиональной, так и для любительской охоты. Достаточно сбалансированные односпусковые ружья с хорошей прикладистостью и отъемным цевьем. Наличие селектора, позволяющего менять очередность выстрелов, делает данные ружья особенно удобными на охоте. Модель удачно сочетает элегантность и простоту. Наружные поверхности коробки, основание ударно-спускового механизма могут быть как черного цвета (оксидирование), так и с никелевым покрытием. в будующем планируется выпуск модификаций ТОЗ-120 с двумя спусковыми крючками, а также для спортинга и стрельбы на круглом и траншейном стендах.

Ружья охотничьи двуствольные односпусковые с селекторным механизмом ТОЗ-120 ПОДАРОЧНЫЕ



Надежные односпусковые ружья с хорошей прикладистостью и отъемным цевьем. Наличие селектора, позволяющего менять очередность выстрелов, делает данное ружье особенно удобным в эксплуатации. Модель удачно сочетает элегантность и простоту. Коробку украшает высокохудожественная ручная гравировка. Ружье инкрустировано драгоценными металлами в сочетании с резьбой по дереву. Ружья выполнены в лучших традициях тульских оружейников.

Модель
Калибр ствола
Дульное сужение
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
нижнего
верхнего
нижнего
верхнего
сменных дульных вкладышей
ТОЗ-120-12-1Е
12/70
12/70
0,0 / Cyl.;
0,25/Imp.Cyl.;
0,5 / Mod.
0,0 / Cyl.;
0,5 / Mod.;
0,75/Imp.Mod.;
1,0 / Full

750
или
711
1180
или
1140

3,5*
или
3,4*
ТОЗ-120-12М-1Е
12/76
12/76
ТОЗ-120-12В-1Е
12/70
12/70


0,0 / Cyl.;
0,5 / Mod.;
1,0 / Full
ТОЗ-120-12МВ-1Е
12/76
12/76

*- масса ружья может колебаться в зависимости от плотности древесины приклада и цевья и его исполнения

Наличие буквы «В» в обозначении ружья означает исполнение ружья со сменными дульными вкладышами; буквы «М» — модификацию с длинной патронника 76 мм (для стрельбы патронами «Магнум»); буквы «Е» — с эжекторным механизмом.



   Ружья охотничьи двуствольные с селекторным механизмом ТОЗ-200



Предназначено как для профессиональной, так и для любительской охоты. С хорошей прикладистостью ружье имеет прекрасный баланс и высокую кучность боя, не уступающую высококлассным импортным ружьям. Конструкция ружья оригинальна, проста и неповторима. Варианты исполнения: рядовое, орнаментное, штучное, сувенирное. Планируется разработка и выпуск модификаций ТОЗ-200 с механизмом эжектирования гильз патронов, одним спусковым крючком, а также для спортинга и стрельбы на круглом и траншейном стендах.

Модель
Калибр ствола
Дульное сужение
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг

нижнего
верхнего
нижнего
верхнего
ТОЗ-200-12М-2
12/76
12/76
0,0 / Cyl.;
0,25/Imp.Cyl.;
0,5 / Mod.
0,0 / Cyl.;
0,5 / Mod.;
0,75/Imp.Mod.;
1,0 / Full
750
1180
3,5*



*- масса ружья может колебаться в зависимости от плотности древесины приклада и цевья и его исполнения

Наличие буквы «М» в обозначении ружья означает модификацию с длинной патронника 76 мм (для стрельбы патронами «Магнум»).

                   Ружья охотничьи одноствольные самозарядные МЦ 21-12



Предназначены как для профессиональной, так и для любительской охоты. Первая и единственная модель в России самозарядного ружья с подвижным стволом. Выпущено более 300 тысяч ружей. Применение в модели МЦ 21-12МР дульных насадок придает ей исключительную универсальность для всех видов охот. Модель выпускается как в рядовом, так и в сувенирном исполнении. По требованию покупателя ружье может комплектоваться дополнительной дульной насадкой «Парадокс», а также ограничителем емкости патронов магазина по схеме 2+1.


Модель
Калибр
Дульное сужение
Емкость магазина,
патр.
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
ствола
насадок
МЦ 21-12Р
12/70
1,0 / Full

4
750
1 285
3,7
МЦ21-12МР
12/70

0,0 / Cyl.;
0,5 / Mod.;
1,0 / Full
4
750*
1 285*
3,7*



* - без учета дульных насадок

Наличие буквы «Р» в обозначении ружья означает наличие резинового затыльника; «М» — комплектацию дульными насадками.


   Ружье охотничье одноствольное самозарядное МЦ 21-12 сувенирное



Самозарядные ружья с подвижным стволом. Канал ствола хромирован. Цевье и приклад изготавливаются из высококачественного ореха. Применение в модели МЦ 21-12МР дульных насадок придает ей исключительную универсальность для всех видов охот. Коробку украшает высокохудожественная ручная гравировка и чеканка. Ружье инкрустировано драгоценными металлами и перламутром в сочетании с резьбой по дереву. В зависимости от декоративного оформления модель изготавливается 5, 4, 3 и 2 вариантов.

                              Ружья охотничьи самозарядные ТОЗ-88




Самозарядные ружья с перезарядкой за счет энергии пороховых газов, отводимых из канала ствола. Отличный баланс и устойчивость при стрельбе обеспечивается оригинальной компоновкой газового узла и магазинного устройства. Ружье ТОЗ-88 отличается от ружья ТОЗ-88-01 наличием сменных дульных вкладышей, а ружье ТОЗ-88-03 наличием внешних насадок. В ружьях имеется устройство для сброса газа из газовой камеры, что позволяет при стрельбе применять патроны различной мощности с неметаллической гильзой длинной до 76 мм.

                      Ружье охотничье самозарядное ТОЗ-88 СУВЕНИРНОЕ



Самозарядные ружья с неподвижным стволом, с перезарядкой за счет энергии пороховых газов, отводимых из канала ствола. Канал ствола хромирован. Оптимальный баланс оружия обеспечивается удачной компоновкой газового узла и магазинного устройства. Приклад и цевье изготовлены из высококачественного ореха. Наружные поверхности деталей украшены ручной гравировкой и резьбой по дереву.

Модель
Калибр
Дульное сужение
Емкость магазина
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
ствола
насадок
вкладышей
ТОЗ-88
12/76
0,0 / Cyl.

0,0/Cyl.;
0,25/Imp.Cyl.;
0,5/Mod.;
0,75/Imp.Mod.;
1,0 / Full
4
711
1 250
3,3
ТОЗ-88-01
12/76
0,0 / Cyl.;
0,25/mp.Cyl.;
0,5/Mod.;
0,75/Imp.Mod.;
1,0 / Full


4
711
1 250
3,3
ТОЗ-88-03
12/76
0,0 / Cyl.
0,0 / Cyl.;
0,25/mp.Cyl.;
0,5/Mod.;
0,75 / Imp. Mod.;
1,0 / Full

4
711
1 250
3,3



                Ружье охотничье одноствольное магазинное МЦ 20-01



Предназначены как для профессиональной, так и для любительской охоты. Легкость, простота, надежность и невысокая стоимость - основные преимущества этой модели. Наличие быстросъемного коробчатого магазина делает ружье более удобным в эксплуатации.

Модель
Калибр
Дульное сужение, мм
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
Емкость магазина, патр.
остновного
дополнительного
МЦ20-01
20/70
0,5 / Mod.
635
1 150
2,8
2
2



                            Ружья охотничьи многозарядные ТОЗ-124



Ружья охотничьи многозарядные ТОЗ-124 и ТОЗ-124-01 предназначены для ведения как промысловой, так и любительской охоты. Для стрельбы применяются охотничьи патроны 12/76 "Магнум"; предусмотрена возможность использования патронов 12/70. Ствол запрессован в коробку ствольную и зафиксирован штифтом. Затвор скользящего типа с поворотом при запирании. В передней части затвор имеет два боевых упора для запирания канала ствола по соответствующим внутренним поверхностям коробки ствольной, обеспечивая необходимую прочность запирания. Затвор имеет указатель, который при взведенном ударнике выступает за поверхность крышки затвора. Прицельное устройство состоит из целика, расположенного на коробке, и нерегулируемой мушки, припаянной на дульной части ствола. Предохранитель неавтоматический, блокирует спусковой крючок.


Модель
Калибр
Дульное сужение, мм
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
Емкость магазина,
патр.
ствола
сменных дульных вкладышей
ТОЗ-124
12/76

0,0 / Cyl.; 0,5 / Mod.; 1,0 / Full
711
1 230
3,4
2
ТОЗ-124-01
12/76
0,0 / Cyl.;
0,5 / Mod.

711
1 230
3,4
2


                  Ружье охотничье одноствольное многозарядное ТОЗ-106



Малогабаритное, легкое ружье со складывающимся прикладом, отлично подходиткак для охраны хозяйственных объектов и самообороны, так и для охоты на небольшие дистанции.


Модель
Калибр
Длина ружья, мм
Длина ствола, мм
Масса,
кг
Емкость магазина, патр.
со сложенным прикладом
с разложенным прикладом
основного
дополнительного
ТОЗ-106
20/70
810
530
295
2,5
2
2

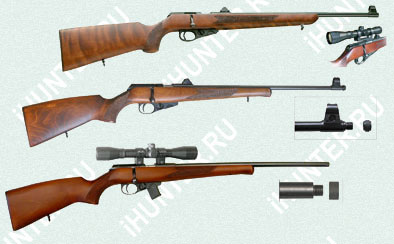

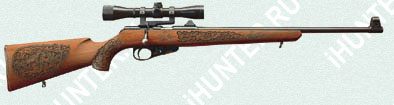

                         Карабины охотничьи малокалиберные ТОЗ-78

Предназначены как для профессиональной, так и для любительской охоты и спорта. Простые и надежные карабины с хорошей прикладистостью. Перезарядка осуществляется вручную поворотом продольно-скользящего затвора. Целик барабанного типа, градуирован для стрельбы на 25, 50, 75 и 100 м. Мушка закрытая, регулируемая по горизонтали и вертикали. Возможна установка оптического прицела. Имеются регулировки усилия спуска и рабочего хода спускового крючка. В стандартный комплект ТОЗ-78 входит оптический прицел.
Модели ТОЗ-78-05 и ТОЗ-78-06 имеют утолщенный ствол и используются только с оптическим прицелом. Модели ТОЗ-78-04 и ТОЗ-78-06 в экспортном варианте с резьбой на дульной части ствола позволяют применять дополнительные дульные устройства.



         Карабины охотничьи малокалиберные ТОЗ-78, ТОЗ-78-01, ТОЗ-78-04

Предназначены для профессиональной и любительской охоты, тренировочных стрельб, а также для досуговой, развлекательной стрельбы. Легкие, простые, надежные карабины с хорошей прикладистостью. Для стрельбы применяются патроны калибра 5,6 мм кольцевого воспламенения. Комплектация магазинами разной емкости создает дополнительное удобство эксплуатации. Перезарядка осуществляется вручную поворотом продольно-скользящего затвора. Целик барабанного типа, градуирован для стрельбы на 25, 50, 75 и 100 м. Мушка закрытая, регулируемая. Возможна установка оптического прицела. Имеются регулировки усилия спуска и рабочего хода спускового крючка. Модель ТОЗ-78-04 в экспортном варианте с резьбой на дульной части ствола позволяет применять дополнительное устройство (глушитель).
Цевье и приклад изготавливаются из высококачественного ореха или бука. Модель выпускается в сувенирном исполнении с высокохудожественным ручным гравированием, всечкой и инкрустацией драгоценными металлами, резьбой по дереву.


Модель
Калибр
Длина
ствола, мм
Длина
карабина, мм
Масса,
кг
Емкость магазина, патр.
ТОЗ-78 (Л)
5,6 (.22LR)
536
1000
2,7
5; 10
ТОЗ-78-01 (Л)
536
1000
2,7
5; 10
ТОЗ-78-04 (Л)
536
1000
2,7
5; 10
ТОЗ-78-05
536
1000
2,7
5; 10
ТОЗ-78-06
536
1000
2,7
5; 10


             Карабин охотничий малокалиберный самозарядный ТОЗ-99

Карабин предназначен как для профессиональной, так и для любительской охоты, тренировочных стрельб, а также для досуговой, развлекательной стрельбы. Прост, надежен, с хорошей прикладистостью. Работа автоматики основана на принципе отдачи свободного затвора. Мушка закрытая, регулируемая по горизонтали и вертикали. Целик барабанного типа градуирован для стрельбы на 25, 50, 75, 100 м. Комплектация магазинами разной емкости создает дополнительное удобство эксплуатации. По заказу возможно исполнение с оптическим прицелом. Модель ТОЗ-99-04 в экспортном варианте с резьбой на дульной части ствола позволяет применять дополнительные дульные устройства.




Модель
Калибр
Длина
ствола, мм
Длина
карабина, мм
Масса,
кг
Емкость магазина, патр.
ТОЗ-99 (Л)
5,6 (.22LR)
536
980
2,4
5; 10
ТОЗ-99-04 (Л)
5,6 (.22LR)
536
980
2,4
5; 10

Смотреть паспорт охотничьего ружья ТОЗ-99

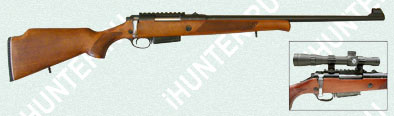

                          Карабин охотничий многозарядный ТОЗ-122



Карабин охотничий многозарядный предназначен как для профессиональной, так и для любительской охоты. Простой и надежный в работе многозарядный карабин с коробчатым отъемным магазином. Прицельная дальность стрельбы 300 м. Перезарядка осуществляется вручную поворотом продольно-скользящего затвора. Целик двухпозиционный, градуирован для стрельбы на 100 и 300 м. Канал ствола хромирован.
Ложа пистолетная, изготавливается из лучших сортов березы или бука.
Возможна установка оптического прицела. Для этого в исполнении и ТОЗ-122-10 на коробке выполнен уступ типа «ласточкин хвост», а исполнение ТОЗ-122-11 комплектуется планкой типа "Weaver".


Модель
Калибр
Длина
ствола, мм
Длина
карабина, мм
Масса,
кг
Емкость магазина, патр.
 ТОЗ-122
 ТОЗ-122-10
 ТОЗ-122-11
7,62x51 (308Win)
570
1 100
3,5
2; 5; 6
223 Rem
570
1 085
3,2
2; 5;
30-06 Spr
570
1 115
3,7
2; 5;
9,3 x 62 мм
620
1 150
4,0
3; 5;


          Ружье охотничье одноствольное с перезарядкой цевьем ТОЗ-94



Предназначено как для профессиональной, так и для любительской охоты, применяется также для самообороны и для охранных целей. Надежное и удобное ружье, которое выгодно отличает возможность остановки затвора в заднем положении после израсходования всех патронов в магазине. Канал ствола хромирован. Цевье и приклад изготавливаются из ореха или бука. Емкость магазина может быть увеличена до 7 патронов.
ТОЗ-94 - без прицельной планки;
ТОЗ-94-03 - с прицельной планкой и комплектом дульных насадок.
По требованию покупателя ружья могут комплектоваться ограничителем емкости патронов магазина по схеме 2+1


Модель
Калибр
Дульное сужение, мм
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
Емкость
магазина, патр.
ствола
насадок
ТОЗ-94
12/70
1,0 / Full

711
1 250
3,2
2; 4; 7
ТОЗ-94-03
12/70

0,0 / Cyl.;
0,5 / Mod.;
1,0 / Full
660*
1 190*
3,2*
2; 4; 7


                   Ружье охотничье двуствольное ТОЗ-84-10 ПОДАРОЧНОЕ



Элегантное и надежное ружье с одним селективным спусковым крючком, позволяющим менять очередность выстрелов, и выключаемым эжектором. Очередность выстрелов меняется на «верхний-нижний» только у заряженного ружья, при включенном предохранителе - нажатием на заднюю поверхность спицы спускового крючка вперед до упора. Автоматический предохранитель и указатели взведения ударников делают данную модель исключительно безопасной в обращении. Каналы стволов хромированы, цевье и приклад изготовлены из высококачественного ореха. Коробку украшает высокохудожественная ручная гравировка и чеканка. Ружье инкрустировано драгоценными металлами и перламутром в сочетании с резьбой по дереву. Ружье выполнено в лучших традициях тульских оружейников.


Модель
Калибр ствола
Дульное сужение, мм
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
нижнего
верхнего
нижнего
верхнего
ТОЗ-84-10
12
12
0,6 / Mod.
1,0 / Full
711
1 175
3,2



                   Ружье охотничье двуствольное МЦ 109-12 ПОДАРОЧНОЕ



Дорогостоящее ружье высокого класса с вертикальным расположением стволов. Запирание - тройное. Модель выпускается в сувенирном исполнении с высокохудожественным ручным гравированием, с инкрустацией драгоценными металлами и перламутром, всечкой и резьбой по дереву.
Разработчик ружья - Центральное конструкторское исследовательское бюро спортивно-охотничьего оружия (ЦКИБ СОО).


Модель
Калибр ствола
Дульное сужение, мм
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
нижнего
верхнего
нижнего
верхнего
МЦ 109-12
12
12
0,5 / Mod.
1,0 / Full
750
1 172
3,45


                 Ружье охотничье двуствольное МЦ 111-12 ПОДАРОЧНОЕ



Дорогостоящее ружье высокого класса с горизонтальным расположение стволов. Запирание - тройное. Модель выпускается в сувенирном исполнении с высокохудожественным ручным гравированием, с инкрустацией драгоценными металлами и перламутром, всечкой и резьбой по дереву.
Разработчик ружья - Центральное конструкторское исследовательское бюро спортивно-охотничьего оружия (ЦКИБ СОО).


Модель
Калибр ствола
Дульное сужение, мм
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
нижнего
верхнего
нижнего
верхнего
МЦ 111-12
12
12
0,5 / Mod.
1,0 / Full
750
1 172
3,4

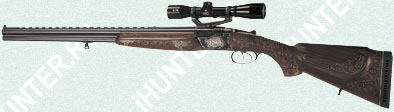

Ружье охотничье двуствольное комбинированное ТОЗ-55-2 ПОДАРОЧНОЕ



Компактное, с хорошей прикладистостью ружье. Каналы стволов хромированы, цевье и приклад изготовлены из высококачественного ореха. Модель выполнена в подарочном исполнении и комплектуется оптическим прицелом. Коробку украшает высокохудожественная ручная гравировка и чеканка. Ружье инкрустировано драгоценными металлами и перламутром в сочетании с резьбой по дереву. Ружье выполнено в лучших традициях тульских мастеров.


Модель
Калибр ствола
Дульное сужение, мм
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
нижнего
верхнего
нижнего
верхнего
 ТОЗ-55-2
9x53 мм
12/70
-
1,0 / Full
675
1 125
3,8*



         Ружье охотничье двуствольное курковое ТОЗ-80-12 ПОДАРОЧНОЕ



Предназначено для любительской охоты. Стволы отъемные. Каналы ствола хромированы. Соединение и запирание стволов с коробкой осуществляется посредством оси шарнира, поперечного штифта, ствольных крюков, рамки запирания и цевья. Взведение курков осуществляется вручную. Для устранения случайных выстрелов имеются предохранительные взводы ладыг. Цевье отъемное с рычажной защелкой. Приклад с прямой или пистолетной формой шейки, выполнена из ореховой древесины. Наружные поверхности имеют художественную отделку.

Модель
Калибр ствола
Дульное сужение, мм
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
правого
левого
правого
левого
 ТОЗ-80-12
12
12
0,6 / Mod.
1,0 / Full
711
1 155
3,2




                            Карабин охотничий самозарядный МТ-125



Предназначен для профессиональной и любительской охоты. Карабин прост и надежен. Ствол неподвижный. Автоматическая перезарядка карабина осуществляется за счет энергии газов, отводимых через отверстие в канале ствола в подствольную газовую камеру. Запирание канала ствола осуществляется выступами затвора при его повороте. Взведение курка осуществляется автоматически при движении рамы в крайнее заднее положение. Ударно-спусковой механизм смонтирован на основании приклада и обеспечивает ведение только одиночной стрельбы. Для удобства транспортировки легко и быстро без применения инструментов разбирается на две части.

Модель
Калибр
Длина
ствола, мм
Длина
карабина, мм
Масса,
кг
Емкость магазина, патр.
МТ-125
7,62 х 51 мм (308Win)
550
1 075
3,6
4

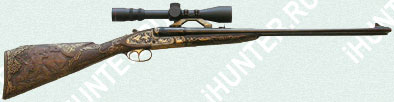

                     Ружье охотничье двуствольное МТ 300 СУВЕНИРНОЕ



Охотничье двуствольное ружье с нарезными стволами и дополнительной парой дробовых стволов 12 калибра. Стволы отъемные, расположены в горизонтальной плоскости. Соединение стволов с коробкой осуществляется посредством ствольных крюков, оси шарнира, цевья, поперечной планки и рамки запирания. Ложа ореховая без выступов или с выступами для руки и под щеку. Наружные поверхности металлических деталей украшены гравировкой и всечкой золота. При использовании нарезных стволов предусмотрена возможность установки оптического прицела, входящего в комплектацию ружья.

Модель
Калибр ствола
Дульное сужение, мм
Длина
ствола, мм
Длина
ружья, мм
Масса,
кг
правого
левого
правого
левого
 МТ 300
9,3 х 64 мм
9,3 х 64 мм


650
1 075
3,8*
12/70
12/70
0,6 / Mod.
1,0 / Full
750
1 175
3,3±0,1


Ружье охотничье двуствольное курковое ТОЗ-54

С 1974 года на Тульском оружейном заводе было поставлено на производство и выпускалось по 1978 год ружье с внешними курками, имевшее индекс ТОЗ -54 . По конструкции оно не имело особых принципиальных отличий от предыдущих моделей «курковок», за исключением внешних форм, особенно конфигурации курков, выполненных в стиле модного в те годы «угловатого» направления промышленного дизайна. Ружье планировалось к выпуску во всех калибрах, но выпускалось, в основном, 12 калибра и частично 28 и 32.

Ружья  ТОЗ - 54  малых калибров (28,32) до сих пор любовно сберегаются теми охотниками, которые успели их приобрести и ценят их за небольшую массу и хороший бой по мелкой дичи. Некоторые партии этих ружей имели марку ТОЗ-50.

В силу эксплуатационных неудобств (особенно, из-за угловатости и острых граней курков), модель ТОЗ - недолго удержалась на производстве. После прекращения ее серийного выпуска, двуствольные ружья с внешними курками какое-то время вообще не изготавливались.

Лишь в начале 1986 года на Тульском оружейном заводе было восстановлено производство «курковой» модели под индексом ТОЗ-80, которая выпускалась до 1990 года. По внешнему виду и устройству ружье ТОЗ-80 практически не отличалось от моделей БМ, ТОЗ-63, ТОЗ-66. Приклад ружья изготавливался (преимущественно) с шейкой прямой (винтовочной) формы.

Вследствие повышенной трудоемкости, производство ружья ТОЗ-80, требовавшее рабочих высокой квалификации, оказалось низко рентабельным и после 1990 года эта модель не изготавливается.

В начале 50-х годов ЦКИБ СОО разработало двуствольное ружье с горизонтально расположенными стволами и наружными курками, имевшее индекс МЦ9 (позднее этим индексом стало обозначаться двуствольное ружья с внутренними курками и вертикально-расположенными стволами: МЦ9-12, МЦ9-01 и т.д.)

Внешнекурковое ружье МЦ9 имело тройное запирание, аналогичное устройству запирания ружья БМ. В некоторых партиях ружей МЦ9 третий запор был выполнен в виде штифта, заходящего на выступ казенного среза стволов. Устройство ударно-спускового механизма, экстрактора и цевья сходно с моделью БМ. Приклад, как правило, имел шейку винтовочной формы.

Выпускалось ружье в двух модификациях — охотничьей и спортивной, несколько отличавшимися по массогабаритным характеристикам:

Были выполнены варианты внешнекуркового МЦ9 со стволами 10, 16, 20, 28, 32 калибров, но серийно не изготавливались.

В период 1957-1960 гг. на Тульском оружейном заводе было выпущено около 30000 внешнекурковых ружей МЦ9 12-го калибра. С тех пор эта модель не изготавливается, поэтому ее можно встретить лишь в отдельных экземплярах, тщательно сберегаемых владельцами. В наши дни двуствольные ружья с внешними курками в России не изготавливаются. В какой-то мере представителем этого класса охотничьих ружей можно считать ружье ИЖ-43К, имеющее специфичную конструкцию.


Паспорт охотничьего ружья (карабина) ТОЗ-34

1. ОБЩИЕ УКАЗАНИЯ

ВНИМАНИЕ!

Прежде чем пользоваться ружьем, необходимо изучить его описание и правила эксплуатации, изложенные в настоящем паспорте.
Ружье может иметь некоторое отличие от данного описания вследствие дальнейшего совершенствования конструкции.
В ружьях ТОЗ-34 и ТОЗ-34Е использованы авторские свидетельства c 241260 и 363854 и произведена модернизация в части упрощения отделения стволов от коробки ружья.

2.НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Ружья охотничьи двуствольные ТОЗ-34Е и ТОЗ-34 предназначены для стрельбы в условиях промысловой и любительской охоты стандартными патронами, а также патронами, снаряженными дробью, картечью и пулями в металлические и неметаллические гильзы длиной 70 мм.
При стрельбе с металлическими гильзами кучность боя может оказаться ниже кучности, которая указана в паспорте.
Ружье ТОЗ-34Е отличается от базовой модели ТОЗ-34 наличием эжекторного механизма, обеспечивающего автоматическое выбрасывание стреляных гильз.
Ружья ТОЗ-34Р, ТОЗ-34ЕР отличаются от соответствующих моделей ТОЗ-34 и ТОЗ-34Е наличием резинового затыльника.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Калибр 12
Номинальная длина стволов, мм 711
Длина патронников, мм 70
Кучность боя ружья рядового исполнения
     при стрельбе по мишени диаметром 750 мм на дальность 35 м, проц., не менее
для верхнего ствола 60
для нижнего ствола 50
То же для ружей штучного и сувенирного исполнения:
для верхнего ствола 65
для нижнего ствола 55
Усилие спуска, кгс, в пределах 1,5-2,5
Масса, кг, не более 3,15
Масса ружья с резиновым затыльником, кг, не более 3,2
Габаритные размеры, мм 1150х55х210

На наружных поверхностях металлических деталей имеется:

у ружей рядового исполнения - плоскостной орнамент;
у ружей орнаментного исполнения - орнаментная гравировка;
у ружей штучного исполнения - высокохудожественная гравировка и чеканка;
у ружей сувенирного исполнения - высокохудожественная гравировка и чеканка на большей площади, чем у ружей штучного исполнения.


4. КОМПЛЕКТ ПОСТАВКИ

К ружью прилагается паспорт ТОЗ-34 100.000ПС и пружины боевые правая и левая по 1 штуке.


5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Основные данные.

Стволы съемные, расположены в вертикальной плоскости. В стволах поставлены укороченные соединительные планки. Каналы стволов хромированы и имеют разные дульные сужения.
Соединение и запирание стволов с коробкой осуществляется кольцевыми шарнирами и рамкой запирания.
Ударно-спусковой механизм с внутренними курками и двумя спусками смонтирован на отдельном основании.
Передний спуск предназначен для производства выстрела из нижнего ствола, задний - из верхнего.
Взведение курков, рабочее поджатие боевых пружин, а в ружье ТОЗ-34Е и поджатие пружин эжекторного механизма, осуществляется и процессе открывания стволов.
Ружья имеют указатели взведения курков.
Для устранения случайных выстрелов имеются перехватыватели курков и неавтоматический предохранитель, запирающий шептала. Кнопка предохранителя, передвинутая вперед, соответствует положению "огонь", назад - положению "предохранение".
Извлечение стреляных гильз из патронников происходит при открывании стволов. В ружье ТОЗ-34 гильзы выдвигаются выталкивателем, в ружье ТОЗ-34Е выбрасываются эжекторным механизмом.

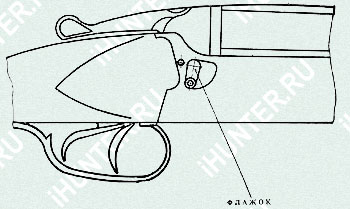

Ружья ТОЗ-34 и ТОЗ-34Е снабжены флажковым механизмом, облегчающим разборку ружья.
Ложа с пистолетной шейкой и с отводом вправо. Цевье несъемное, крепится на стволах винтами.

5.2. Взаимодействие деталей при открывании стволов.

5.2.1. В ружье ТОЗ-34 для открывания стволов большим пальцем правой руки отведите рычаг запирания 4 вправо до упора и откройте стволы 61, после чего рычаг запирания отпустите.

При отведении рычага запирания вправо ось рычага запирания 23 выводит рамку запирания 30 из паза стволов. При этом рамка запирания своими выступами отжимает курки 46 и 48, которые освобождают бойки 28 и 29. Бойки под действием своих пружин отжимаются за переднюю плоскость пластины 18.
При открывании стволов скосы стволов "в" действуют на рычаги взведения 5 и 19, которые взводят курки и освобождают останов 24.Останов под действием пружины 25 опускается вниз и фиксирует рамку запирания и рычаг запирания в отведенном положении.
Взведенные курки отжимают указатели взведения 14 и 22 вверх. Выступание указателей взведения за поверхность хвостовика коробки указывает, что курки взведены.
Ограничение вращения стволов при открывании происходит за счет упора рычагов взведения в коробку 20.
Верхние скосы коробки действуют на выталкиватель 2, выдвигая его вместе с гильзами.

5.2.2. В ружье ТОЗ-34Е взаимодействие деталей при открывании стволов аналогично взаимодействию деталей ружья ТОЗ-34.

Кроме этого, при открывании стволов рычаги взведения отжимают рычаги 69, которые, в свою очередь, вращаясь, поднимают упоры 73 и 74 вверх.
Приподнятые упоры становятся на пути движения ударников 66 и 70 и своими выступами удерживают их от дальнейшего продвижения.
Верхние скосы коробки действуют на нагнетатели 65 и 71, выдвигая их вместе с выталкивателями 67 и 68.
При своем движении нагнетатели сжимают пружины 64. В конце открывания стволов нагнетатели своими скосами "г" действуют на выступы "д" упоров и выводят упоры из зацепления с ударниками, которые под действием пружин наносят удар по выталкивателям.
Выталкиватели выбрасывают стреляные гильзы из патронников.
В случае, когда курок взведен, при открывании стволов рычаг взведения свободно вращается и не действует на рычаг, упор под действием своей пружины 72 остается в нижнем положении. Верхний скос коробки действует на нагнетатель, который совместно ее ударником свободно проходит над упором, а выталкиватель под действием ударника плавно выдвигает патрон из патронника.

5.3. Взаимодействие деталей при закрывании стволов.

При закрывании стволов курки остаются на боевых взводах.
Стволы поворачивают рычаги взведения, которые поднимают останов. Под действием пружины 16 освобожденная рамка запирания продвигается вперед и плотно запирает стволы, а рычаг запирания возвращается в исходное положение.
Возможен небольшой недоход рычага запирания до исходного положения. В этом случае, для обеспечения полного запирания стволов, рычаг запирания следует довести рукой.

5.4. Взаимодействие деталей при включении предохранителя.

При включении предохранителя 10 передвиньте кнопку предохранителя 13 в заднее положение. При этом предохранитель перекрывает шептала 44, ликвидируя возможность выстрела при случайном нажатии на спуск 39 или 41.

5.5. Взаимодействие деталей при производстве выстрела.

Для производства выстрела передвиньте кнопку предохранителя в переднее положение, произведите прицеливание и нажмите на спуск.
При нажатии на спуск его перехватывающий зуб "б" уходит с пути движения выступа "а" курка. Шептало выходит из зацепления с боевым взводом курка и курок под действием боевой пружины нанесет удар по бойку.

5.6. Взаимодействие деталей при перехватывании курков.

Перехватывающий зуб спуска включается в работу при срыве курка с боевого взвода без нажатия на спуск.
При срыве с боевого взвода курок не нанесет удар по бойку, а будет остановлен в самом начале движения перехватывающим зубом, который стоит на пути движения курка.
Курок может оказаться на перехватывающем зубе спуска и при неполном открывании ружья. Усилие спуска при этом значительно увеличивается. В этом случае рекомендуется взвести курки полным открыванием стволов.

6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Прежде чем пользоваться ружьем, охотник обязан изучить правила безопасности при обращении с оружием и боеприпасами, изложенные в охотничьем минимуме, и сдать экзамены согласно соответствующим законодательствам союзных республик.

В случае использования ружья для стрельб на траншейном и круглом стендах спортсмен обязан изучить правила безопасности при обращении с оружием и обязанности стрелков. изложенные в действующих общесоюзных правилах соревнований по стрельбе.

Охотник должен всегда считать ружье заряженным и готовым к выстрелу.

ПОМНИТЕ! Никогда нельзя направлять ружье на человека или домашних животных.

При заряжании ружья для обеспечения полного запирания стволов и надежности работы предохранителя рычаг запирания должен располагаться вдоль оси ружья (при недоходе - довести рукой).

Ружье следует хранить незаряженным, со спущенными курками, боеприпасы хранить в недоступном для детей месте.

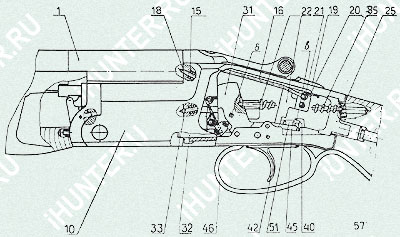

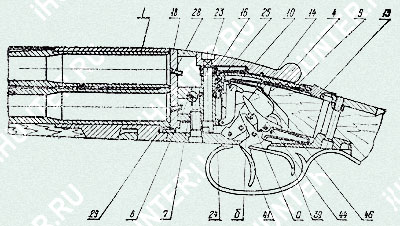

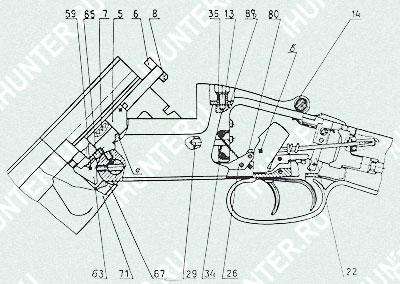

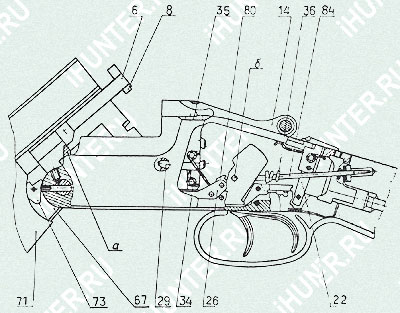

Рис. 1. Схема механизмов ружья ТОЗ-34 (стволы закрыты);
1 - стволы; 4 - рычаг запирания; 7 - фиксатор; 8 - флажок;9 - тяга предохранителя; 10 - предохранитель;
13 - кнопка предохранителя; 14 - указатель взведения правы;16 - пружина; 18 - пластина; 23 - ось рычага запирания; 24 - останов;
25 - пружина; 28 - боек; 29 - боек; 39 - спуск задний; 41 -спуск передний
(б - перехватывающий зуб); 44 - шептало; 46 - курок собранный (а - выступ курка);

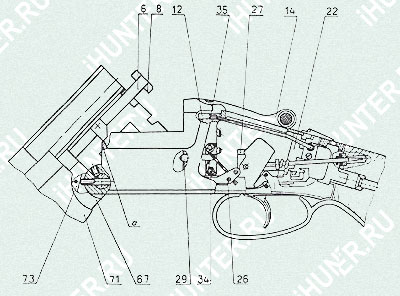

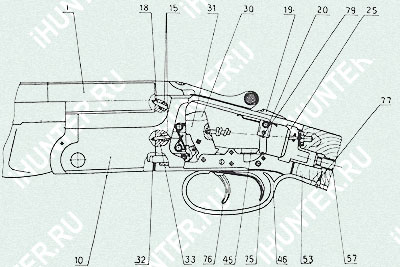

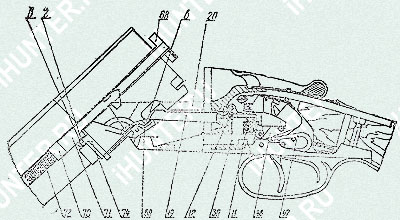

Рис. 2. Схема механизмов ружья ТОЗ-34Е (стволы открыты):

11 - пружина; 12 - толкатель; 19 - рычаг взведения левый; 20 - коробка; 30 - рамка запирания; 47 - пружина боевая левая; 48 - курок левый собранный; 68 - выталкиватель левый; 69 - рычаг; 70 - ударник левый; 71 - нагнетатель левый (г - скос); 72 - пружина; 74 - упор (б - выступ); в - скосы стволов

При стрельбе пулями во избежание раздутии и разрывов стволов диаметр, замеренный по телу пули без учета центрирующих ребер, должен быть меньше диаметра дульного сужения. Для круглых пуль это правило легко проверяется свободным прохождением пули через дульное отверстие.

Категорически запрещается:
применять неохотничьи пороха и пороха с истекшим сроком хранения, отсыревшие и с признаками разложения, а также высохший бездымный порох и смеси порохов различных марок; спрессовывать заряд бездымного охотничьего пороха; применять при снаряжении добавочный воспламенитель из дымного пороха.

ВНИМАНИЕ!
При разборке ружья, перед отделением стволов, рычаг запирания должен быть расположен вдоль оси ружья, а флажок повернут вниз до упора в стенку паза коробки.
В случае недовода флажка до упора в стенку паза коробки при отделениии стволов может произойти деформация рычагов взведения, после чего отделить стволы от коробки будет невозможно.


7. РАЗБОРКА И СБОРКА

Приступая к разборке, прежде, всего убедитесь в том, что ружье не заряжено. Проверьте отсутствие патронов в патронниках.

7.1. Разборка ружья.

7.1.1. Разборку ружья для чистки и смазки производите в следующей последовательности:

а) поставьте кнопку предохранителя в крайнее переднее положение;
б) произведите спуск курков. Для плавного спуска курков при открытых стволах одновременно нажмите на оба спуска и медленно закройте стволы и доведите рычаг запирания до осевого положения;
в) поверните флажок вниз до упора, отведите рычаг запирания вправо и вращательным движением отделите стволы от коробки.
Возвратите рычаг запирания в исходное положение, нажимая на передний конец одного из рычагов взведения.

7.1.2. Разборку ружья в случае необходимости производите в следующей последовательности:

а) произведите вышеописанную разборку;
б) выверните винты 55 и 75, отделите щечки цевья 53 и 56 от стволов;
в) выверните винт 37;
г) поверните скобу спусковую 38 примерно на 90° и выверните винты 40 и 50.
д) легкими ударами черенка отвертки по нижний плоскости коробки выведите передний конец основания 49 из паза коробки
е) легким поколачиванием отделите ударно-спусковой механизм и коробку от ложи.

7.2. Сборка ружья.

7.2.1. Сборку ружья произведите в обратной последовавательности:

а) выдвиньте выталкиватель, а в ружье ТОЗ-34Е выталкиватели, до упора;
б) совместите кольцевые направляющие стволов и коробки;
в) отведите рычаг запирания вправо и вращательным движением соедините коробку со стволами.

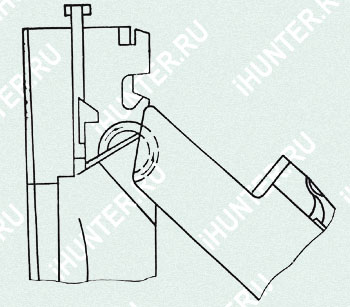

Рис. 4. Схема сборки стволов с коробкой

После объединения стволов с коробкой флажок автоматически возвращается в исходное положение при последующем открывании ружья;
г) в случае небольшого недохода рычага запирания до осевого положения доведите его рукой.

7.3. Разборка и сборка остальных узлов ружья производится в случае крайней необходимости и только в оружейной мастерской.



8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Продолжительность службы и безотказность работы ружья в значительной степени зависят от умелого и заботливого обращения. Механизмы ружья должны быть всегда смазаны тонким слоем ружейной смазки.

8.1. Подготовка к стрельбе.

8.1.1. Для подготовки ружья к стрельбе удалите смазку с наружных поверхностей ружья и из каналов стволов.

8.1.2. Охотник должен соблюдать следующие правила:

открывать ружье плавными движениями, придерживая стволы рукой;
не производить холостых спусков курков хранить ружье следует только со спущенными курками во избежание подсадки боевых пружин;
следить за чистотой и исправностью всех деталей ружья; не допускать попадания в стволы снега, земли и т. п.;
не стрелять из двух стволов одновременно;
не применять патроны, туго входящие в патронник: они требуют больших усилий при закрывании и открывании ружья;
следить за надежной затяжкой крепежных винтов.

8.2. Чистка и смазка.

Осмотр, чистку и смазку ружья производите немедленно после стрельбы и в дальнейшем, при хранении без употребления - не реже одного раза в три месяца.
Чистку канала ствола и патронника производите щетинным ершом с щелочным раствором до полного удаления порохового нагара.
Отложения свинца удаляйте из каналов и патронников стволов ершом из тонкой стальной или латунной проволоки, обильно смазанным ружейной смазкой.
После чистки каналы и патронники стволов протрите насухо и нанесите тонкий слой смазки.
Деревянные детали протрите сухой ветошью.
Невыполнение указаний по чистке, смазке и хранению ружья приводит к коррозионному повреждению поверхностей металлических деталей, в том числе и хромированных.
Ружья в неудовлетворительном состоянии вследствие неправильного ухода и хранения на гарантийное обслуживание не принимаются.

8.3. Нормы снаряжения.

     Ориентировочные нормы зарядов пороха и снарядов дроби приведены ниже (данные взяты из книги Штейнгольда Э. В. "Охотничье ружье").




     Калибр

   Вес пороха, г

     Вес дроби
     дымного c 3      бездымного "Сокол"
     летом      зимой      летом      зимой
     12      5,0      6,4      2,0      2,2      32-36


Порох разных партий может иметь разные характеристики, поэтому на упаковке обычно указываются нормы снаряжения для данной партии пороха, которыми и надлежит пользоваться.

Превышать вес заряда и снаряда, указанный на упаковке, не рекомендуется, это приведет к увеличению отдачи ружья и сократит срок его службы.

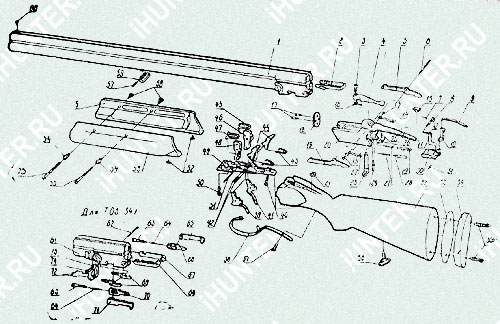

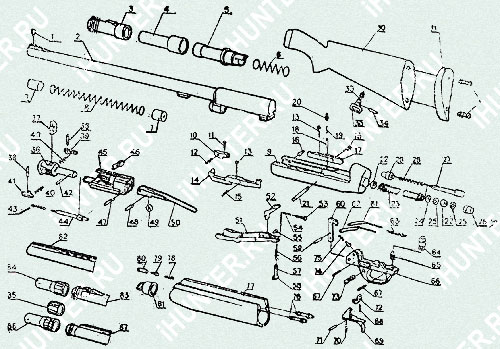

Сборочные единицы и детали изделий


    cc поз.       Наименование      Обозначение   Применение
ТОЗ-34 ТОЗ-34Е
     1 Стволы ТОЗ-34 001.000   +
     2 Выталкиватель ТОЗ-34 001.001   +
     3 Винт ТОЗ-34 003.031 + +
     4 Рычаг запирания ТОЗ-34 003.027 + +
     5 Рычаг взведения правый ТОЗ-34 112.002   +
     6 Ось ТОЗ-34 003.007 + +
     7 Фиксатор ТОЗ-57Т 002.006 + +
     8 Флажок ТОЗ-34 112.005 + +
     9 Тяга предохрани теля ТОЗ-55 102,020 + +
     10 Предохранитель ТОЗ-34 112.009 + +
     11 Пружина ТОЗ-34 003.014 + +
     12 Толкатель ТОЗ-34 112.011 + +
     13 Кнопка предохранителя ТОЗ-34 112.006
     14 Указатель взведения правый ТОЗ-34 003.020 + +
     15 Винт ТОЗ-34 003.023 + +
     16 Пружина ТОЗ-34 003.029 + +
     17 Винт ТОЗ-34 003.004 + +
     18 Пластина ТОЗ-34 003.003 + +
     19 Рычаг взведения левый ТОЗ-34 112.003 + +
     20 Коробка ТОЗ-34 112.010 + +
     21 Упор ТОЗ-34 000.011 + +
     22 Указатель взведения левый ТОЗ-34 003.030 + +
     23 Ось рычага запирания ТОЗ-34 003.028 + +
     24 Останов ТОЗ-34 003.018 + +
     25 Пружина ТОЗ-34 003.021 + +
     26 Планка останова ТОЗ-34 003.019 + +
     27 Пружина ТОЗ-35 000.049 + +
     28 Боек ТОЗ-34 112.007 + +
     29 Боек ТОЗ-34 112.008 + +
     30 Рамка запирания ТОЗ-34 112.004 + +
     31 Ось ТОЗ-34 003.009 + +
     32 Ложа ТОЗ-34 008.001 или
     ТОЗ-34 009.001
+ +
     33 Прокладка ТОЗ-34 008.002 или ТОЗ.34 009.002 + +
     34 Затыльник резиновый или затыльник ТОЗ-34 009.010     ТОЗ-34 008.004
       ТОЗ-34 008.003
+ +
     35 Шуруп 28
     36 Антабка ТОЗ-34 015.000 + +
     37 Винт ТОЗ-34 000.007 + +
     38 Скоба спусковая ТОЗ-34 004.030 + +
     39 Спуск задний ТОЗ-34 004.005 + +
     40 Винт ТОЗ-34 000.002
     41 Спуск передний ТОЗ-57 003.003
     42 Ось ТОЗ-34 004.011 + +
     43 Пружина шептала ТОЗ-55 105.004 + +
     44 Шептало ТОЗ-55 105.001 + +
     45 Пружина боевая правая ТОЗ-34 004.002 + +
     46 Курок правый собранный ТОЗ-34 004.010 + +
     47 Пружина боевая левая ТОЗ-34 004.003 + +
     48 Курок левый собранный ТОЗ-34 004.020 + +
     49 Основание ТОЗ-34 004.001 + +
     50 Винт ТОЗ-55 100.001 + +
     51 Ось курков ТОЗ-34 004.009 + +
     52 Ограничитель собранный ТОЗ-34 006.000 + +
     53 Щечка левая ТОЗ-34 000.013     ТОЗ-34Е 000.015 + +
     54 Шайба 3 НО5600-68   + +
     55 Винт ТОЗ-34 000.006 + +
     56 Щечка правая ТОЗ-34 000.012     ТОЗ-34Е 000.014 + +
     57 Ось ТОЗ-34 015.003 + +
     58 Гайка НО 5595-68 + +
     59 Серьга ТОЗ-3.1 015.002 + +
     60 Мушка ТОЗ-34 000.015 + +
     61 Стволы ТОЗ-34Е 001.000  ТОЗ-34Е 000.006


     62 Ось ТОЗ-34Е 000.012   +
     63 Винт ТОЗ-34Е 000.009   +
     64 Пружина ТОЗ-34Е 000.007   +
     65 Нагнетатель правый     +
     66 Ударник правый ТОЗ-34Е 000.001   +
     67 Выталкиватель правый ТОЗ-34Е 001.002   +
     68 Выталкиватель левый ТОЗ-34Е 001.003   +
     69 Рычаг ТОЗ-34Е 000.003   +
     70 Ударник левый ТОЗ-34Е 000.002   +
     71 Нагнетатель левый ТОЗ-34Е 000.000   +
     72 Пружине ТОЗ-34Е 000.011   +
     73 Упор ТОЗ-34Е 000.004   +
     74 Упор ТОЗ.34Е 000.008   +
     75 Винт ТОЗ-34Е 000.014 + +

Примечание. Между коробкой поз. 20 и пластиной поз. 18 может ставиться компенсационная прокладка (ТОЗ-34 003.041 или ТОЗ-34 003.042 или ТОЗ-34 003.043)

                       Паспорт охотничьего ружья (карабина) ТОЗ-87

1. ОБЩИЕ УКАЗАНИЯ

ВНИМАНИЕ!
Прежде чем пользоваться ружьем, необходимо изучить его описание и правила эксплуатации, изложенные в настоящем паспорте.
Ружье может иметь некоторое отличие от данного описания вследствие дальнейшего совершенствования конструкции. В конструкции ружья использовано изобретение, по авторскому свидетельству c 1064121 и патент c 1543948.

2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Ружья охотничьи одноствольные самозарядные ТОЗ-87, ТОЗ-87-01, ТОЗ-87-02, ТОЗ-87-03, ТОЗ-87-04, ТОЗ-87-05 предназначены для промысловой и любительской охоты во всех макроклиматических районах, кроме районов с влажным тропическим климатом.
Для стрельбы применяются стандартные охотничьи патроны 12 калибра с неметаллической гильзой длиной 70.мм. Патроны марки Б применять не рекомендуется.

Ружье ТОЗ-87-01 отличается от ружья ТОЗ-87 наличием прицельной планки;
ружьё ТОЗ-87-02 - наличием сменных дульных насадок;
ружье ТОЗ-87-03 - наличием придельной планки и сменных дульных насадок;
ружье ТОЗ-87-04 - укороченным стволом;
ружье ТОЗ-87-05 - укороченным стволом и наличием сменных дульных насадок.
Ружья ТОЗ-87, ТОЗ-87-01, ТОЗ-87-04 выпускаются с различными дульными сужениями стволов.



 Рис. 1 Ружье охотничье одноствольное самозарядное ТОЗ-87. Общий вид.


3. ТЕХНИЧЕСКИЕ характеристики
Наименование параметра

     Норма для моделей


     ТОЗ-87
     ТОЗ-87-01


     ТОЗ-87-02
     ТОЗ-87.03


     T03-87-04
     T03-87-05
Калибр 12 12 12
Длина ствола, мм 711 660* 540*
Длина патронника, мм 70 70 70
Усилие спуска нерегулируемое, Н (кгс) 15-25
     (1,5-2,5)
15-25
     (1,5-2,5)
15-25
     (1,5-2,5)
Емкость магазина, шт. патронов 4 4 4
Масса ружья, кг, не более 3,2 3,2 3,1*
Длина ружья, мм ,не более 1250 1200 10701


4. КОМПЛЕКТНОСТЬ

Обозначение Наименование Количество, шт.
ТОЗ-87 ТОЗ-87-01 ТОЗ-87-02 ТОЗ-87-03 ТОЗ-87-04 ТОЗ-87-05
ТОЗ-87 000.000 ПС Паспорт
     Сменные части

     1


     1


     1


     1


     1


     1
ТОЗ-87-02 000.001 Насадка

     -


     -


     1


     1


     -


     -
ТОЗ-87-02 000.002 Насадка

     -


     -


     1


     1


     -


     -
ТОЗ-194-01 000.002 Насадка

     -


     -


     -


     -


     -


     1
ТОЗ-194-01 000.003 Насадка

     Инструмент и принадлежности


     -


     -


     -


     -


     -


     1
ТОЗ-87 000.035 или

     МЦ 21-12 010.003
Втулка контрольная

     1


     1


     1


     1


     1


     1
МЦ 21-12 010.004 Кольцо прогонное

     1


     1


     1


     1


     1


     1
ПЦ 52-Ю 002.020 иди

     ПЦ 52-Ю 002.030
Щетка

     1


     1


     1


     1


     1


     1
- Выколотка

     1


     1


     1


     1


     1


     1
ТОЗ.87-02 000.004 Ключ (для дульных насадок)

     -


     -


     1


     1


     -


     -

* без дульной насадки

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Основные данные.
Ствол ружья неподвижный, жестко соединенный с крышкой коробки.
Канал ствола хромирован.
Соединение крышки с коробкой осуществляется посредством специальных выступов коробки и клина.
Затвор скользящий, запирание патрона в патроннике ствола осуществляется затвором посредством боевого упора, входящего в окно хвостовика ствола.
Ударно-спусковой механизм смонтирован на отдельном основании и позволяет производить только одиночные выстрелы.
Магазин трубчатый, подствольный. Цевье съемное, закрепляется колпачком.
Приклад с пистолетной шейкой и резиновым затылком.
В ружье для исключения вероятности случайных выстрелов имеется:
предохранитель кнопочного типа, запирающий спусковой крючок; блокировка бойка боевым упором от инерционного накола капсюля.
Автоматика ружья основана на принципе использования энергии пороховых газов, отводимых из канала ствола через два отверстия в газовую камеру.
В процессе стрельбы подача патронов в патронник осуществляется автоматически при движении затвора в переднее положение.
Сборочные единицы и детали ружей приведены на рис. 14.


5.2. Работа механизмов ружья и рекомендации по эксплуатации.

Перед заряжанием ружья:
с помощью контрольной втулки необходимо проверить патроны. Каждый патрон должен свободно входить, в контрольную втулку и не выступать за ее торцы. Если патрон не входит в контрольную втулку, следует прокалибровать его прогонным кольцом и вновь проверить контрольной втулкой.
Заряжать ружье следует только при подготовке к стрельбе после изучения его описания и правил безопасности.

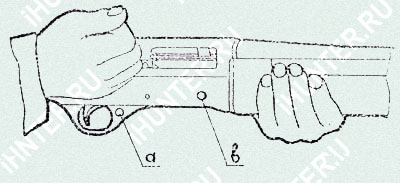

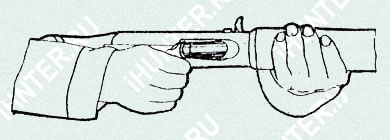

Рис. 2. Отведение затвора в крайнее заднее положение а - предохранитель; в - кнопка защелки подавателя.

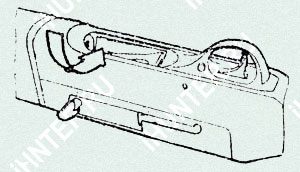

Рис. 3. Заполнение магазина патронами

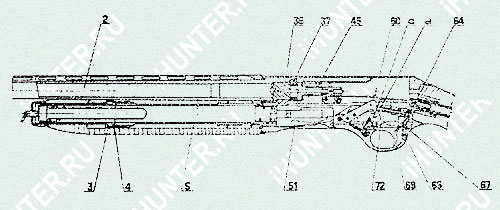

Рис. 4. Ружье ТОЗ-87-01 в разрезе:
2 - ствол с крышкой; 3 - камера газовая; 4 - поршень; 5-трубка магазинная; 36 - затвор; 37 - упор боевой; 45-- рама затворная; 51 - подаватель; 68 - курок; 64 - клин; 65-винт; 67 - штифт; 69 - крючок спусковой; 72 - разобщитель

Для заряжания ружья:
отвести за рукоятку затворную раму с затвором в крайнее заднее положение (рис. 2), при этом курок встанет на боевой взвод, а затворная рама с затвором остановится на рычаге подавателя;

Поставить ружье на предохранитель "а", переместив кнопку слева направо; вложить патрон в окно крышки и нажать на кнопку "в" защелки подавателя. Затвор с затворной рамой под действием пружины переместится в крайнее переднее положение и дошлет патрон в патронник; повторно нажать на кнопку защелки, утопить подаватель до упора и отпустить кнопку. Снарядить магазин патронами через окно коробки (рис. 3), нажать на кнопку защелки, при этом подаватель займет крайнее нижнее положение.

Перед выстрелом кнопку предохранителя переменить справа налево. Открытая красная проточка на кнопке предохранителя - положение "Огонь".

Для производства выстрела нажать на спусковой крючок.

В процессе выстрела (рис. 4 и 14) пороховые газы, попадая из ствола 2 в газовую камеру 3, действуют на поршень 4 и перемещают его вместе с магазинной трубкой 5 и затворной рамой 45 назад.

При движении затворная рама выводит боевой упор 37 из зацепления с хвостовиком ствола.

После отпирания канала ствола поршень с магазинной трубкой под действием пружины 6 возвращаются в исходное положение, а присоединившийся к затворной раме затвор 36 при движении назад выбрасывателем 39 извлекает стреляную гильзу, которая отражателем удаляется за пределы ружья.

При движении затворной рамы в заднее положение ролик 49 толкателя 50 затвора повернет курок 60 в крайнее нижнее положение. Боевой "с" и разобщительный "d" зацепы курка будут находиться в этот момент под соответствующими зацепами спускового крючка 69 и разобщителя 72.

Затворная рама, продолжая движение назад, ставит в рабочее положение отсекатель 14, который утапливает ограничитель 10, удерживающий патроны в магазине. В заднем положении затворная рама с затвором удерживается рычагом 52 подавателя.

Освобожденный патрон, продвигаясь из магазина на подаватель 51, отжимает защелку 17. в результате чего освобождаются подаватель и затворная рама, которая вместе с затвором начинает двигаться вперед; при, этом затвор досылает поднятый подавателем патрон в патронник ствола.

При перемещении затворной рамы в переднее положение курок встанет на зацеп разобщителя; при освобождении спускового крючка курок перескочит с зацепа разобщителя на боевой зацеп спускового крючка.

При подходе к крайнему переднему положению затворная рама отжимает отсекатель и следующий патрон из магазина под действием пружины продвигается до ограничителя.

Чтобы произвести следующий выстрел надо нажать на спусковой крючок.

После окончания стрельбы ружье необходимо разрядить.

Для разряжания ружья:
поставить ружье на предохранитель, утопить подаватель и, нажимая на ограничитель патрона (рис. 5), поочередно извлечь патроны из магазина. Для извлечения патрона, находящегося в патроннике, затвор отвести назад. Затем дослать его в переднее положение, после чего снова отвести назад. Убедившись, что патрона в патроннике и магазине нет, произвести плавный спуск курка, для чего, придерживая затвор рукой, довести его до положения, когда передний торец затвора будет находиться над кнопкой защелки подавателя, нажать на спусковой крючок и вернуть затвор в переднее положение.


Рис. 5. Извлечение патронов из магазина.

6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Прежде чем пользоваться ружьем, охотник обязан изучить правила безопасности при обращении с оружием и боеприпасами.
Охотник должен всегда считать ружье заряженным и готовым к выстрелу.
ПОМНИТЕ! Никогда нельзя направлять ружьем на человека или домашних животных.
Ружье следует хранить незаряженным, со спущенным курком. Боеприпасы хранить в недоступном для посторонних лиц месте.
При стрельбе пулями, во избежание раздутии и разрывов ствола, диаметр, замеренный по телу пули без учета центрирующих ребер, должен быть меньше диаметра дульного сужения; Для круглых пуль это правило легко проверить свободным прохождением пули через дульное сужение.

Категорически запрещается:

- производить разборку заряженного ружья;
- применять снаряженные патроны при проверке взаимодействия деталей и механизмов ружья перемещением затвора вручную;
- применять патроны, у которых среднее значение развиваемого в канале ствола максимального давления пороховых газов более 65 МПа;
- стрелять из ствола при наличии в нем: воды, снега, застрявшей пули, пыжа, ветоши, земли, листьев и др. посторонних предметов;
- подвергать ружье переделке, приводящей к изменению формы, размеров и взаимодействия - деталей и механизмов -ружья;
- применять неохотничьи пороха и пороха - с истекшим сроком хранения, отсыревшие и с признаками разложения, а также высохший бездымный порох и смеси порохов различных- марок; - спрессовывать заряд бездымного охотничьего пороха;
- применять при снаряжении добавочный воспламенитель из дымного пороха.

В случае возникновения неполадок в заряженном ружье, Прежде чем выяснять их причины, необходимо поставить ружье на предохранитель.



7. РАЗБОРКА И СБОРКА

Приступая к разборке, прежде всего надо убедиться в той, что ружье не заряжено. Проверить отсутствие патронов в патроннике и магазине.


7.1. Разборка ружья (рис. 6, 7, 8, 9 и 10)

Неполную разборку ружья для чистки и смазки производить в следующей последовательности:


отвернуть колпачок 1 и снять цевье 8;
с левой стороны коробки стержнем колпачка или выколоткой стронуть штифт крепления корпуса ударно-спускового механизма, вытянуть его до упора и отделить ударно-спусковой механизм 9;
отделить ствол с крышкой 2 от коробки 10, переместив его относительно коробки вперед до упора и затем вверх;
переместить затворную раму за рукоятку назад до упора и вынуть рукоятку 11, а затем извлечь затворную раму 12 с затвором 13;
нажать на торец выбрасывателя, продвинуть затвор в затворную раму, поднять боевой упор вверх до упора и вынуть затвор;
сдвинуть газовую камеру 3 назад до упора и отделить вниз: газовую камеру с поршнем 4, магазинную трубку 5 с пружиной 6, пружину магазина 7 с толкателями патронов.

7.2. Сборка ружья (рис. 11 и 12)

Сборку ружья производить в следующей последовательности:
одеть пружину на выступ крышки коробки и, сжимая ее, вставить магазинную трубку в окно крышки выступом к стволу;
придерживая магазинную трубку, вставить в нее пружину с толкателями патронов, а снаружи, одеть газовую камеру t поршнем;
переместить всю сборку до упора в крышку и одеть газовую камеру на выступ ствола;
собрать затвор с затворной рамой, вложить их в крышку, совместив отверстия в крышке и затворной раме, вставить рукоятку и продвинуть затворную раму в переднее положение;
соединить коробку со стволом, направляя толкатель в углубление Штока возвратной пружины;
поставить ударно-спусковой механизм, для чего продвинуть ствол До упора в коробку и, предварительно взведя курок и подняв подаватель в верхнее положение, завести его передний конец в окно коробки, а клин направить в соответствующее гнездо коробки и нажать на спусковой крючок.

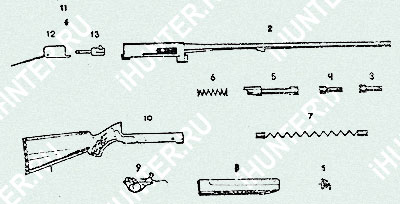

Рис. 6. Узлы и детали при неполной разборке ружья:
1 - колпачок; 2 - ствол с крышкой; 3 - камера газовая; 4- поршень; 5 - трубка магазинная; 6 - пружина; 7 - пружина магазина с толкателями; 8 - цевье; 9 - ударно-спусковой механизм; 10 - коробка; 11 - рукоятка; 12 - затворная рама; 13 -затвор.

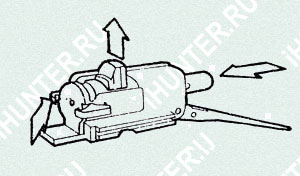

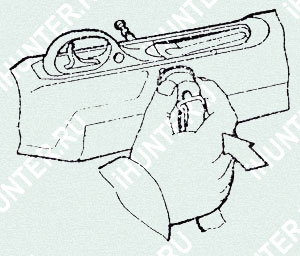

Рис. 7. Отделение ударно-спускового, механизма.

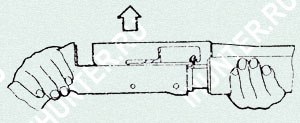

Рис. 8. Отделение ствола с крышкой от коробки.


Рис. 9. Разборка затвора.


Рис. 10. Разборка газового узла и магазина.

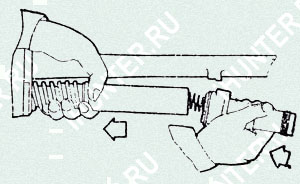

 Рис. 11. Сборка газового узла и магазина.

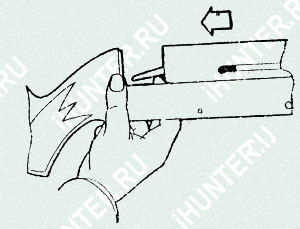

Рис. 12. Сборка ствола с коробкой

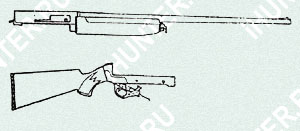

Рис. 13. Разборка ружья для транспортировки и хранения.

Закрепить ударно-спусковой механизм штифтом.
Одеть цевье и закрепить его колпачком.
По окончании сборки проверить взаимодействий деталей и механизмов ружья без применения патронов.
Хранить ружье следует только, со спущенным курком во избежание подсадки боевой пружины.
Для плавного спуска курка необходимо отвести затворную раму с затвором до положения, когда передний торец затвора будет находиться над кнопкой защелки подавателя, нажать на спусковой крючок и, придерживая за рукоятку, вернуть затворную раму с затвором в переднее положение.
Разборку и сборку остальных узлов ружья рекомендуется производить в случае крайней необходимости и желательно условиях оружейной мастерской.

7.3. Подготовка ружья для транспортировки и хранения (рис. 13)

Для транспортировки и хранения ружье разбирается на две части: ствол с крышкой и цевьем и коробка с прикладом.

Разборку производить в следующей последовательности;
отделить ударно-спусковой механизм (рис.7).
отделить ствол с крышкой и цевьем от коробки с прикладом (рис. 8);
поставить ударно-спусковой механизм в коробку.
Сборку ружья производить в обратной последовательности.



8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Продолжительность службы и, безотказность работы ружья в значительной степени зависят от умелого и заботливого обращения. Механизмы ружья должны быть всегда смазаны.

8.1. Подготовка к стрельбе

8.1.1. Для подготовки ружья к стрельбе удалить смазку с наружных поверхностей ружья, с поверхностей газовой камеры и поршня, из патронника и канала ствола, а также внутренних поверхностей дульных насадок (при их наличии).

8.1.2. Охотник должен соблюдать следующие правила:
при отсутствии патрона в патроннике не допускать резкого удара затвора о казенный срез ствола в процессе перевода затвора в переднее положение;
не производить без надобности холостых спусков курка;
следить за чистотой и исправностью всех деталей ружья;
не допускать попадания в ствол снега, земли и т. п.

8.2. Чистка и смазка.
Осмотр, чистку и смазку ружья производить немедленно после стрельбы и в дальнейшем, при хранении без употребления, не реже одного раза в три месяца.
При стрельбе патронами с полиэтиленовым контейнером для дроби чистку камеры газовой и поршня производить не реже, чем через 100 выстрелов.
Чистку канала ствола и патронника, газовой, камеры и поршня, а также дульных устройств и резьбы-ствола, производить щетинным ершиком со щелочным раствором до. полного удаления порохового нагара.
Отложение свинца удалять из канала стволами патронника ершиком из тонкой стальной или латунной проволоки, обильно-смазанным ружейным маслом.
После снетки указанные детали и элементы ствола протереть насухо, а канал - ствола и патронник, а также внутренние .поверхности дульных устройств, смазать. Для большей надежности работы механизмов следует применять смазки, соответствующие времени года.
В процессе эксплуатации ружья для смазки его узлов и механизмов рекомендуется применять:
в условиях положительных температур - масло ружейное ВО или смазку Литол-24;
в условиях отрицательных температур - масло ружейной РЖ или смазку ЦИАТИМ- 201.
Деревянные детали протереть сухой-ветошью.

8.3. Невыполнение указаний по чистке, смазке и хранению ружья приводит к коррозионному повреждению поверхностей металлических деталей, в том числе и хромированных. - Ружья в неудовлетворительном состоянии вследствие неправильного ухода и хранения на гарантийное обслуживание не принимаются.

8.4. В. процессе эксплуатации ружья между задним торцем крышки, коробки и опорной поверхностью коробки может появиться зазор, который устраняется вращением винта 65 (рис. 4) против часовой стрелки на три оборота максимум. Для проведения указанной регулировки необходимо снять ударно-спусковой механизм, вытолкнуть штифт 67 и отделить клин 64 от корпуса ударно-спускового механизма. Сборку производить в обратной последовательности.

ВНИМАНИЕ!
Смазка камеры газовой 3 и поршня 4 (рис. 6) не допускается.



9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неполадки Причины Устранение
При спуске курка с боевого зацепа выстрела не происходит Затворная рама не дошла до крайнего переднего положения. Патрон не прокалиброван Прокалибровать или заменить патрон
После выстрела нет подачи патрона из магазин в патронник, затвор находиться в переднем поло-жении. Затворная рама не дошла в крайнее заднее положение. Недоброкачественное снаряжение патрона Заменить патрон
Неполная подача патрона из магазина на подаватель Загрязнение магазина Разобрать н прочистить магазин
Повторение вышеуказанных неполадок или неполадки другого характера. Загрязнение деталей и механизмов ружья. Несоответствие смазки сезону. Проверить механизмы ружья. Произвести чистку и смазку ружья.


Рис. 14. Ружья охотничьи одноствольные самозарядные T03-87, ТОЗ-87-01, ТОЗ-87-02, ТОЗ-87-03, ТОЗ-87-04, ТОЗ-87-05.

     Сборочные единицы и детали


c поз. Обозначение Наименование Количество, шт.
ТОЗ-87 ТОЗ-87-01 ТОЗ-87-02 ТОЗ-87-03 ТОЗ-87-04 ТОЗ-87-05
1 T03-34000.015 Мушка + + + +
2 T03-87001.000
     ТОЗ-87-04001.000
Ствол с крышкой +
3 T03-87000.001
     ТОЗ-87-04 000.001
Камера газовая         +
4 T03-87000.002
     ТОЗ-87-04 000 002
Поршень + + + +
5 T03-87000.003
     ТОЗ-87-04 000.003
Трубка магазинная         + +
6 T03-87000.004 Пружина + + + +
7 T03-87005.001 Толкатель         + +
8 МЦ 21-12 002.014 Пружина + + + +
9 T03-87002.008 Коробка         + +
10 T03-87000.027 Ограничитель + + + + + +
11 T03-87000.029 Ось + + + + + +
12 МЦ 21-12 002.005 Пружина + + + + + +
13 T03-87000.028 Ось + + + + + +
14 T03-87000.026 Отсекатель + + + + + +
15 МЦ 21-12 002.004 Пружина + + + + + +
16 T03-87002.006 Кнопка + + + + + +
17 T03-87002.005 Защелка + + + + + +
18. T03-87002.004 Стопор + + + + + +
19 T03-34003.014 Пружина + + + + + +
20 ТОЗ-87 002.007 Винт + + + + + +
21 ТОЗ-87 0021003 Штифт + + + + + +
22 ТОЗ-87 000.009 или
     ТОЗ-87 000.033
Гайка + + + + + +
23 ТОЗ-87 002.002 Хвостовик + + + + + +
24 МЦ 21-12 000.004 Шайба + + + + + +
25   Шайба 14Н65Г + + + + + +
26 ТОЗ-87 000.011 или
     ТОЗ-87 000 034
Контргайка + + + + + +
27 МЦ 21-12 000.008 Стержень + + + + + +
28 МЦ 21-12 000.006 Пружина + + + + + +
29 ТОЗ-87 000.008 или

     ТОЗ-87 000.032
Шток + + + + + +
30 ТОЗ-87 009.001 Приклад + + + + + +
31 T03-34 009.020 Затылок резиновый + + + + + +
32 T03-34 008.003 Шуруп + + + + + +
33 T03-34 015.001 Стойка + + + + + +
34 T03-34 016.002 Винт + + + + + +
35 T03-34 016.001 Серьга + + + + + +
36 ТОЗ-87 003.001 Затвор + + + + + +
37 ТОЗ-87 000.012 Упор боевой + + + + + +
38   Штифт 2,5ц8х12 + + + + + +
39 ТОЗ-87 003.002 Выбрасыватель + + + + + +
40 МЦ 21-12 003.006 Пружина + + + + + +
41 ТОЗ-87 003.003 Фиксатор + + + + + +
42 ТОЗ-87 000.024 Штифт + + + + + +
43 МЦ 21-12 003.016 Пружина + + + + + +
44 ТОЗ-87 000.007 Боек + + + + + +
45 ТОЗ-87 000,005 Рама затворная + + + + + +
46 ТОЗ-87 000.006 Рукоятка + + + + + +
47 ТОЗ-87 000.025 Штифт + + + + + +
48 ТОЗ-87 006.003 Штифт + + + + + +
49 ТОЗ-87006.002 или
     ТОЗ-87006.004
Ролик + + + + + +
50 ТОЗ-87006.001 Толкатель + + + + + +
51 ТОЗ-87004.030 Подаватель + + + + + +
52 ТОЗ-87004.015 Рычаг + + + + + +
53 ТОЗ-87004.016 Гнеток + + + + + +
54 МЦ 21-12 004.009 Пружина + + + + + +
55 МЦ 21-12 004.012 Ось + + + + + +
56 МЦ 21-12 004.018 Пружина + + + + + +
57 МЦ 21-12 004.017 Стержень + + + + + +
58 МЦ 21-12 004.019 Шарнир + + + + + +
59 ТОЗ-87004.014 Ось + + + + + +
60 ТОЗ-87 004.011 Курок + + + + + +
61 ТОЗ-87004.012 Тяга правая + + + + + +
62 ТОЗ-87004.013 Тяга левая + + + + + +
63 ТОЗ-87 004.006 Пружина + + + + + +
64 ТОЗ-87004.004 Клин + + + + + +
65 T03-35001.011 Винт + + + + + +
66 ТОЗ-87 004.001 Корпус + + + + + +
67 ТОЗ-87 004.007 Штифт + + + + + +
68 МЦ 21-12 004.024 Пружина + + + + + +
69 T03-87 004.002 Крючок спусковой + + + + + +
70 МЦ 21-12 003.013 Пружина + + + + + +
71 ТОЗ-87 004.008 Штифт + + + + + +
72 МЦ 21-12 004.023 или
     ТОЗ-87 004.022
Разобщитель + + + + + +
73 ТОЗ-87 004.003 Предохранитель + + + + + +
74 ТОЗ-87 004.005 Фиксатор + + + + + +
75 МЦ 21-12 003.013 Пружина + + + + + +
76 ТОЗ-87 007.003 Винт + + + +
77 ТОЗ-87 007.001

     ТОЗ-87-04 002.001
Цевье         + +
78 МЦ 21-12 003.006 Пружина + + + + + +
79 T03-87 007.004 Фиксатор + + + + + +
80 МЦ 21-12 009.005 Корпус фиксатора + + + + + +
81 T03-87 008.000 Колпачок + + + + + +
82 T03-87-01 001.000 Ствол с крышкой   +
83 ТОЗ-87-02 901.000
     Т03.87-05 001.000
Ствол с крышкой     +
84 T03-87-02 000.001
     T03-194-01 000.002
Насадка     + +   +
85 T03-87-02 000.003 Насадка     + +   +
86 T03-87-02 000.002
     T03-194-01 000.003
Насадка           +
87 T03-87-03 001.000 Ствол с крышкой         +


                                        Паспорт охотничьего ружья ТОЗ-91

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Ружья охотничьи двуствольные ТОЗ-91-12, ТОЗ-91-12Е, ТОЗ-91-12-1, ТОЗ-91-12-1Е с вертикальным расположением стволов предназначены для промысловой и любительской охоты во всех макроклиматических районах, кроме районов с влажным тропическим климатом.

Для стрельбы применяются стандартные охотничьи патроны с неметаллической или металлической гильзой длиной 70 мм, соответствующие калибру ружья.

Ружья ТОЗ-91-12-1Е, ТОЗ-91-12Е отличаются от ТОЗ-91-12-1. ТОЗ-91-12 наличием отключаемого эжекторного механизма.
Ружья ТОЗ-91-12.1, ТОЗ-91-12-1Е отличаются от ТОЗ-91-12, ТОЗ-91-12Е наличием одного универсального спускового крючка.

Ружья спортивные двуствольные ТОЗ-91-12-1Т, ТОЗ-91-12-1К с вертикальным расположением стволов предназначены для спортивной стрельбы соответственно на траншейном и круглом стендах во всех макроклиматических районах, кроме районов с влажным тропическим климатом.

Ружье спортивно-охотничье T03-91-12-1G с вертикальным расположением стволов предназначено для обучения стрельбе на траншейном стенде. Оно может применяться для промысловой и любительской охоты.

Для стрельбы применяются спортивные и охотничьи патроны 12 калибра.

Ружья ТОЗ-91-12-1, ТОЗ-91-12-1Е выпускаются как с автоматическим, так и с неавтоматическим предохранителем.


Рис. 1. Ружья охотничьи двуствольные ТОЗ-9М2, ТОЗ-9М2Е. Общий вид.


Рис. 2. Ружья охотничьи двуствольные ТОЗ-91-12-1. ТОЗ-91-12-1Е. Общий вид.


Рис 3. Ружья спортивные охотничьи двуствольные ТОЗ-9М2-1Т, ТОЗ-91-12-1К, ружье спортивно-охотничье двуствольное Т03.91-12-1С. Общий вид.

КОМПЛЕКТНОСТЬ

К ружью прилагается паспорт ТОЗ-91-12 000.000 ПС.



УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Основные данные.

Стволы съемные, каналы стволов хромированы и имеют разные дульные сужения.
Соединение и запирание стволов с коробкой осуществляется при помощи двух цапф, рамки запирающей и шарнира.
Ударно-спусковой механизм куркового типа смонтирован на отдельном основании.
Взведение курков и извлечение стреляных гильз происходит в процессе открывания ружья.
Ружье снабжено автоматическим предохранителем от случайного выстрела, запирающим спусковые крючки, который может быть преобразован в неавтоматический.
Кнопка предохранителя, передвинутая в крайнее переднее положение, соответствует положению "огонь", назад - положению "предохранение".
Приклад с пистолетной или прямой формой шейки и с отводом вправо соединен с коробкой винтом.
Цевье отъемное, удерживается на стволах при помощи защелки.
Ружья моделей ТОЗ-91-12. ТОЗ-91-12Е имеют:

а) перехватыватели курков;
б) выбрасывающий механизм извлечения гильз (выталкиватель);
в) два спусковых крючка последовательного действия.

5.2. Взаимодействие деталей при открывании ружья (рис 4,5.6. 7,8,9).

При отведении рычага запирающего 14 ось запирающая 35 выводит рамку запирающую 32 из паза стволов, а предохранитель 22 совместно с кнопкой 19 через тягу 16 отводится в положение "предохранение".

При закрывании ружья рычаг запирающий возвратится в исходное положение, а ружье останется поставленным на предохранитель.

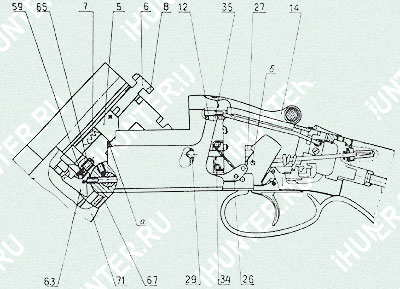

Рис. 4. Схема механизмов ружей ТОЗ-9-12-1Е (ружье открыто). 5 - нагнетатель, в - выталкиватель левый, 8 - выталкиватель правый, 7 - пружина эжекторная, 12 - компенсатор, 14 - рычаг запирающий, 26 - взводитель левый, 27 - переводчик, 29 - останов, 34 - пружина. 35 - ось запирающая, 59 - ось, 63 - шептало, 65 - выключатель, 67 - шарнир, 71 - цевье



Рис. 5. Схемы механизмов ружей T03-91-I2-1 (ружье открыто). 6 - выталкиватель левый, 8 - выталкиватель правый, 12 - компенсатор, 14 - рычаг запирающий, 22 - предохранитель. 26 - взводитель левый, 27 - переключатель, 29 - останов, 34 - пружина, 35 - ось запирающая. 67 - шарнир, 71 - цевье, 73 - полозок, 80 - перехватыватель



Рис. 6, Схема механизмов ружей: ТОЗ 91-12-1, TОЗ-91-12 1Е (ружье закрыто). 1 - стволы, 10 - коробка, 15 - пружина. 16 - тяга, 18 - боек, 19 - кнопка, 20 - пружина предохранителя, 21 - винт, 22 - предохранитель, 25 - хвостовик, 31 - курок левый, 32 - рамка запирающая, 33-боек, 36 - пружина боевая, 40 - разобщитель, 42 - крючок спусковой, 45 - шептало левое, 46 - скоба предохранительная, 51 - шептало правое, 57 - винт соединительный



Рис. 7. Схема механизмов ружья TОЗ-91-12 (ружье открыто)
     6 - выталкиватель левый, 8 - выталкиватель правый, 14 - рычаг запирающий, 22 - предохранитель, 26 - взводитель левый, 29 - останов, 34 - пружина, 35 - ось запирающая, 36 - пружина боевая, 67 - шарнир, 71 - цевье, 73 - полозок, 80 - перехватыватель, 84 - толкатель



Рис. 8 Схема механизма ружья Т0391-12Е (ружье открыто)
     5 - нагнетатель, 6 - выталкиватель левый, 7 - пружина эжекторная, 8 - выталкиватель правый, 13 - винт, 14 - рычаг запирающий, 22 - предохранитель, 26 - взводитель левый. 29 - останов, 34 - пружин, 35 - ось запирающая, 58 - ось, 63 - шептало, 65 - выключатель, 67 - шарнир, 71 - цевье, 80 - перехватыватель, 88-шайба



Рис. 9. Схема механизмов ружья ТОЗ-81-12, ТОЗ-91-12Е (ружье закрыто)
1 - стволы, 10 - коробка, 15 - пружина, 18 - боек, 19 - кнопка, 20 - пружина предохранительная, 25 - хвостовик, 30 - курок правый, 31 - курок левый, 32 - рамка запирающая, 33 - боек. 45 - шептало левое, 46 - скоба предохранительная, 53 - приклад, 57 - винт, 75 - крючок спусковой задний, 76 - крючок спусковой передний, 77 - шуруп, 74 - ось.

5.2.1. При открывании ружей ТОЗ-91-12, ТОЗ-91-12Е скосы полозков 73, находящихся в шарнире 67, действуют на взводители 24 и 26, которые взводят курки 30 и 31 с пружинами боевыми 36. Взведенные курки удерживаются соответствующими шепталами 45 и 51. Бойки 18 и 33 под действием пружин 15 отжимаются за плоскость лба, коробки 10.

Освобожденный останов 29 выдвигается пружиной 34 за лоб коробки и фиксирует механизм запирания в отведенном положении.
Выступы коробки "а" действуют на выталкиватель, который выдвигается из паза стволов вместе с гильзами-

5.2.2. При открывании ружей ТОЗ-91-12-1Е. Т03.91-12Е, ТОЗ-91-12-1Т, ТОЗ-91-12-1К, ТОЗ-91-12-1С нагнетатели 5 и 9 упираются в выступы "а" коробки и, продвигаясь назад, взводят пружины эжекторные 7. В конце поворота стволов шептала 63 и 64 (рис. 4) освобождают выталкиватели, которые под действием взведенных пружин выбрасывают предварительно выдвинутые гильзы.

При открывании ружья, когда курок взведен, взводитель не действует на шептало. Последнее пропускает выталкиватель, плавно выдвигающий патрон из патронника.

Для преобразования автоматического предохранителя в неавтоматический необходимо снять затылок резиновый 61, вывернуть стяжной винт 57, а в модели ТОЗ-91-12 и шуруп 77. отделить приклад 53 от коробки и, поставив ружье на предохранитель, извлечь тягу.

Для отключения эжекторного механизма нужно снять цевье 71 и ввернуть до упора в шарнир выключатели 65

Чтобы снова включить эжекторный механизм, следует вывернуть выключатели до положения, при котором дно паза шлица будет совпадать с плоскостью торца шарнира.

ВНИМАНИЕ!
При невыполнении этого требования цевье не оденется на ствол в собранном ружье.

5.3. Взаимодействие деталей при закрывании ружья. При закрывании ружья курки остаются на боевых взводах. Останов 29 утапливается задним торцом стволов заподлицо со лбом коробки. Освобожденная запирающая ось под действием пружины ползуна 17 (рис. 10) повернется и продвинет запирающую рамку вперед, которая плотно запрет стволы, а запирающий рычаг встанет в положение вдоль оси ружья.

Возможно, что запирающий рычаг не дошел до осевого положения. В этом случае, для обеспечения полного запирания стволов, запирающий рычаг следует довести рукой.

Ружье готово к стрельбе.

5.4. Взаимодействие деталей при выстреле.

Для выстрела следует" снять ружье с предохранителя (передвинуть кнопку 19 предохранителя в переднее положение) и нажать на крючок спусковой.

5.4.1. В ружьях ТОЗ-91-12, ТОЗ-91-12Е при нажатии на спусковой крючок (передний 76 - для нижнего ствола, задний 75 - для верхнего) перехватывающий зуб перехватывателя 80 уходит с пути движения выступа курка "б". Шептало выходит из зацепления с боевым взводом курка и курок под действием боевой пружины нанесет удар по бойку.

Перехватывающий зуб перехватывателя включается п работу при срыве курка с боевого взвода без нажатия на спусковой крючок.

Курок может оказаться на перехватывающем зубе перехватывателя и при неполном открывании ружья. Усилие спуска при этом значительно увеличивается. В этом случае необходимо взвести курки полным открываннем ружья.

5.4.2 В ружьях ТОЗ-91-12.1, ТОЗ-91-12-1Е, ТОЗ-91-12-1Т. ТОЗ.91 12, ТОЗ-91-12-1С с одним универсальным спусковым крючком 12 основная стрельба с последовательностью "нижний верхний ствол", но возможна стрельба и "верхний-нижний ствол".

При стрельбе с последовательностью "нижний-верхний ствол" необходимо снять ружье с предохранителя 22. нажать на спусковой крючок; он поднимет разобщитель 40. который повернет шептало правое 51. Освобожденный курок правый 30 нанесет удар по бойку нижнего ствола. При вращении курка происходит механическое переключение спускового устройства для производства выстрела из верхнего ствола.
При повторном нажатии на спусковой крючок шептало левое 45, поднятое разобщителем, освободит курок левый 31, который нанесет удар по бойку верхнего ствола.
В данном ружье спусковой механизм выполнен в варианте, обеспечивающем стрельбу только с последовательностью нижний-верхний ствол.
Изменение очередности стрельбы на "верхний-нижний" можно производить только у закрытого ружья.
Для стрельбы с последовательностью "верхний-нижний" необходимо снять ружье с предохранителя, нажать на заднюю поверхность спицы крючка спускового вперед до уnopa. При этом зуб "в" разобщителя заходит под левое шептало. Зафиксированный в переднём положении спусковой крючок служит указателем для производства выстрела из верхнего ствола. Возврат к очередности стрельбы "нижний-верхний" осуществляется при передвижении кнопки предохранителя в положение "предохранение".
Для исключения сдвоенного выстрела в спусковом устройстве имеется инерционно-механический переводчик 27.


УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Прежде чем пользоваться ружьем, охотник обязан изучить правила безопасности при обращении с оружием и боеприпасами, изложенные в охотничьем минимуме. В случае использования ружья для стрельб на траншейном и круглом стендах спортсмен обязан изучить правила безопасности при обращении с оружием и обязанности стрелков, изложенные в действующих правилах соревнований по стрельбе. Охотник должен всегда считать ружье заряженным и готовым к выстрелу.

Помните! Никогда нельзя направлять ружье на человека или домашних животных.

Ружье следует хранить незаряженным, со спущенными курками. Боеприпасы хранить в недоступном для посторонних лиц месте.
При стрельбе пулями, во избежание раздутии и разрывов стволов, диаметр, замеренный по телу пули без учета центрирующих ребер, должен быть меньше диаметра дульного сужения. Для круглых пуль это правило легко проверяется свободным прохождением пули через дульное сужение.

Категорически запрещается:

а) применять имеющиеся в продаже спортивные патроны для стрельбы из охотничьего ружья, так как они развивают давление выше допускаемого эксплуатационного давления для охотничьих ружей;
б) подвергать ружье переделке, приводящей к изменению формы., размеров и взаимодействия деталей и механизмов ружья;
в) применять неохотничьи пороха и пороха с истекшим сроком хранения, отсыревшие и с признаками разложения, а также высохший бездымный, порох и смеси порохов различных марок;
г) спрессовывать заряд бездымного охотничьего пороха;
д) применять при снаряжении добавочный воспламенитель из дымного пороха;
е) отступать от норм снаряжения в сторону увеличения массы пороха и.дроби.
ж) стрелять из ствола при наличии в нем воды, снега застрявшей пули, пыжа,, земли, листьев и других посторонних предметов.


РАЗБОРКА И СБОРКА

Приступая к разборке, прежде всего следует убедиться в том, что ружье не заряжено. Проверить отсутствие патронов в патронниках.

7.1. Разборку ружья для чистки и смазки, производить в следующем порядке:

1) отжать защелку 54 и, подавая цевье 71 вниз и вперед, снять его со стволов;
2) повернуть рычаг запирающий 14 вправо, открыть стволы и отделить их от коробки;
3) отвести рычаг запирающий вправо до упора и одновременно утопить останов 29 пальцем руки. Отпустить рычаг, при этом он возвратится в положение вдоль оси ружья.

7.2. Сборку ружья производить в обратной последовательности:

1) отвести рычаг запирающий вправо до фиксации остановом:
2) выдвинуть выталкиватели 6 и 8, вложить стволы в коробку и повернуть их на цапфах до закрывания ружья;
3) одеть цевье. В моделях с эжекторным механизмом одевание цевья следует начинать с зоны крюка защелки.

7.3. Полная разборка и сборка ружья производится в случае крайней необходимости.



Голосовать
Комментарии (3)
Кто нибудь встречал в продаже тоз 124, какая у него вообще цена?
0
Картинг. Хочу помочь детям!
Если вы понимаете, что вашей потребностью является благотворительная помощь, то обратите внимание на эту статью.
К вам обратились за помощью те, кто без вашего участия может лишиться увлекательного дела.
Многие дети, мальчишки и девчонки, мечтают стать пилотами на трассе.
Они ходят на занятия, где под руководством опытного тренера изучают приемы скоростного вождения.
Только постоянные упражнения позволяют правильно обгонять, выстраивать траекторию и выбирать скорость.
В основе победы на трассе лежит хорошая квалификация. И, конечно, профессиональный карт.
Дети, которые занимаются в кружках, полностью зависят от взрослых, потому что отсутствие денег и сломанные запчасти не позволяют участвовать в соревнованиях.
Сколько удовольствия и новых ощущений испытывают ребята, когда они попадают за руль и начинают управлять машиной.
Может быть, именно в таком кружке растут не только чемпионы России, но даже будущие чемпионы мира в этом виде спорта?!
Вы можете помочь детской секции картинга, которая находится в городе Сызрань. У нас в настоящее время просто бедственное положение. Все держится на энтузиазме руководителя: Краснова Сергея.
Прочитайте моё письмо и посмотрите фотографии. Обратите внимание на то, с каким увлечением работают мои воспитанники.
Они любят этот развивающий вид спорта и очень хотят продолжать обучение.
Обращаюсь к вам с просьбой помочь выжить секции картинга в городе Сызрани.
Раньше в городе было ДВЕ станции юных техников, и в каждой была секция картинга. Картинг был ещё и во Дворце пионеров. Сейчас в городе нет ни одной стации, и кружок во Дворце пионеров тоже уничтожили. Закрыли - не поворачивается сказать, просто уничтожили!
Мы боролись, писали письма, везде ответ у них один. Лет пять тому назад я ездил к губернатору Самарской области на прием. Он не принял, а приняла меня заместитель.
Вот после этого нам дали помещение, где мы и базировались. У нас очень много детей хотят заниматься картингом, но очень плохая материальная часть не позволяет набирать детей.
Да и большая часть картингов требует ремонта. Вот в таком положении находится наш кружок.
Мы обращались и к мэру города Сызрань за помощью. Второй год ждем помощи. Решили обратиться через интернет к вам за помощью.
Связаться со мной, АДРЕС ДЛЯ ПОСЫЛОК ,446012 Самарская обл.г.Сызрань,ул.Новосибирская 47,ПОСЫЛКИ МОЖНО ОТПРАВИТЬ ТРАНСПОРТНЫМИ КОМПАНИЯМИ КОТОРЫЕ ЕСТЬ В ГОРОДЕ, помощь можно оказать, перевести по номеру телефона 89276105497,связаться можно через соцсети СЕРГЕЙ ИВАНОВИЧ КРАСНОВ. . Всегда, находясь на волне успеха, надо творить дела милосердия, подавать милостыню. А если Господь помогает в тяжелых обстоятельствах, то не забывать после о благодарности. Тогда и Он не забудет о ваших нуждах.
0
Тула
0
Информация шикарная. Спасибо. Кстати, сейчас ИТОЗ входит в Холдинг ТОР ( https://torholding.ru/companies/pao-imperatorskij-tulskij-oruzhejnyj-zavod/ ), а это значит, что скоро линейка продукции расширится, так как завод работает в синергии с другими не менее легендарными оружейными предприятиями региона
0

Добавить комментарий

Войдите на сайт, чтобы оставлять комментарии.
Наверх
