Станок-пресс Дуплет 2ЭД

Понял, спасибо. Есть мыслишки воспользоваться только частью высоких достижений ОАО "ВЭЛКОНТ"



Не за что

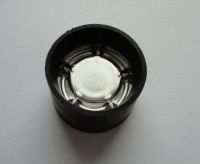

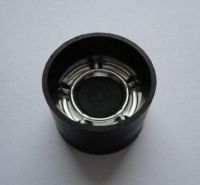

Тогда вот эти матрицы возьмите дробовую и пулевую.

Вручную ими крутить хорошо получается



@Sergik, Сможете дать рабочие размеры самого пресса.
Интересует высота между нижней опорой и пуансоном, тем что гильзу давит при обжатии донца и, если не ошибаюсь, звезду им же закрывают.
А так же максимально необходимый или фактический вылет штока.
Я заказал себе в ВЭЛКОНТе
1. Калибратор юбки с встроенным декапсюлятором.
2. Опора прямая для установки гильз.
3. Калибратор капсюльного гнезда в юбке гильзы.
Пока не пришли, но уже думаю каким прессом буду пользоваться: сам что-то изготовлю или приобрету более дешевый универсальный вариант ручного пресса.



Смогу, но через 2 недели. Я сейчас к сожалению на вахте.



Вот так крутят матрицы Вэлконт с мет.вставками.



Ок, подождем. Надеюсь через две недели и мой заказ будет уже доставлен. Сегодня выслали с завода.



Заказанные мной железки пришли. Но вопрос по размерам пресса остаются.



2 мая вечером буду дома. Вторым делом сниму лыжи, третьим делом обмерию свой Дуплет-2



Лыжи снял, но успел чутка полбутылки съисть... Так что за качество фото не уверен...

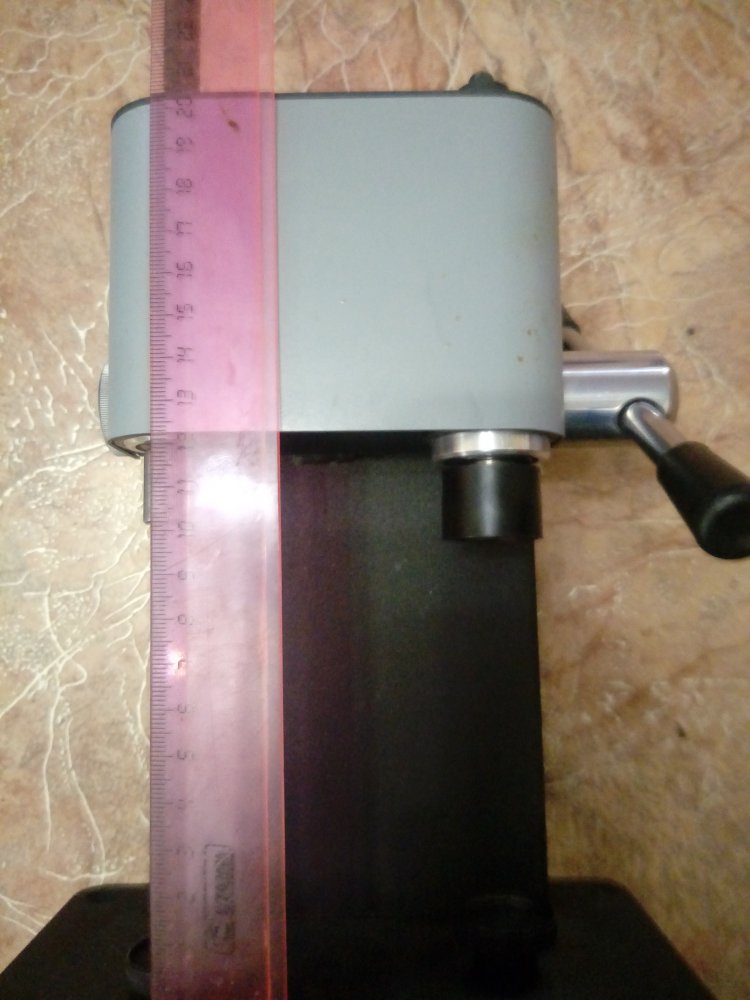

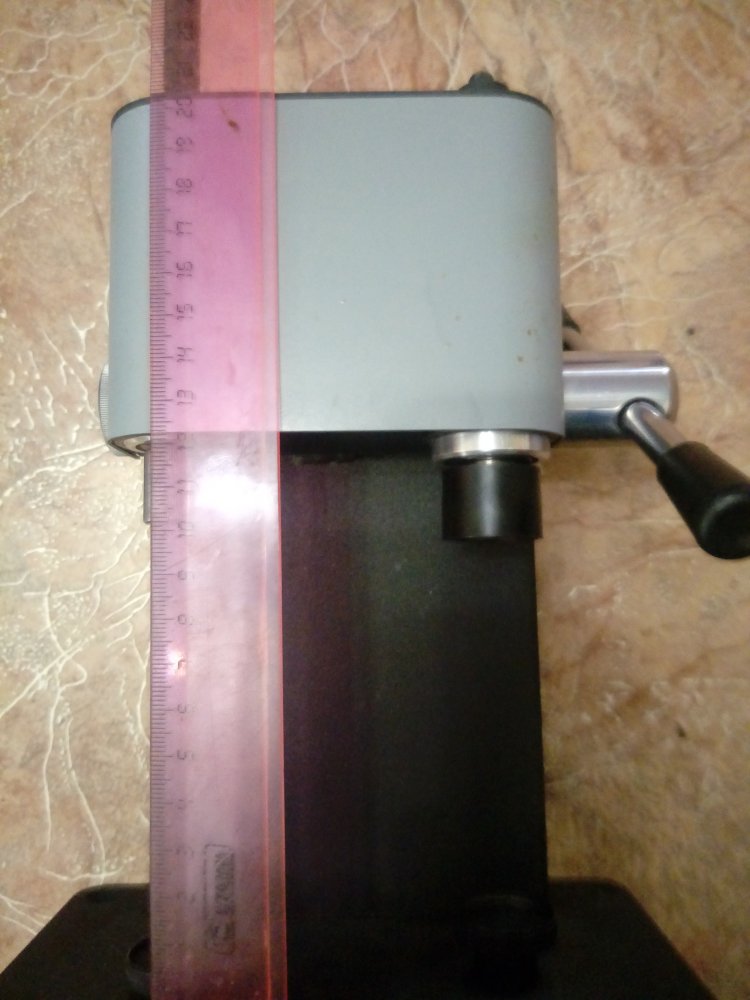

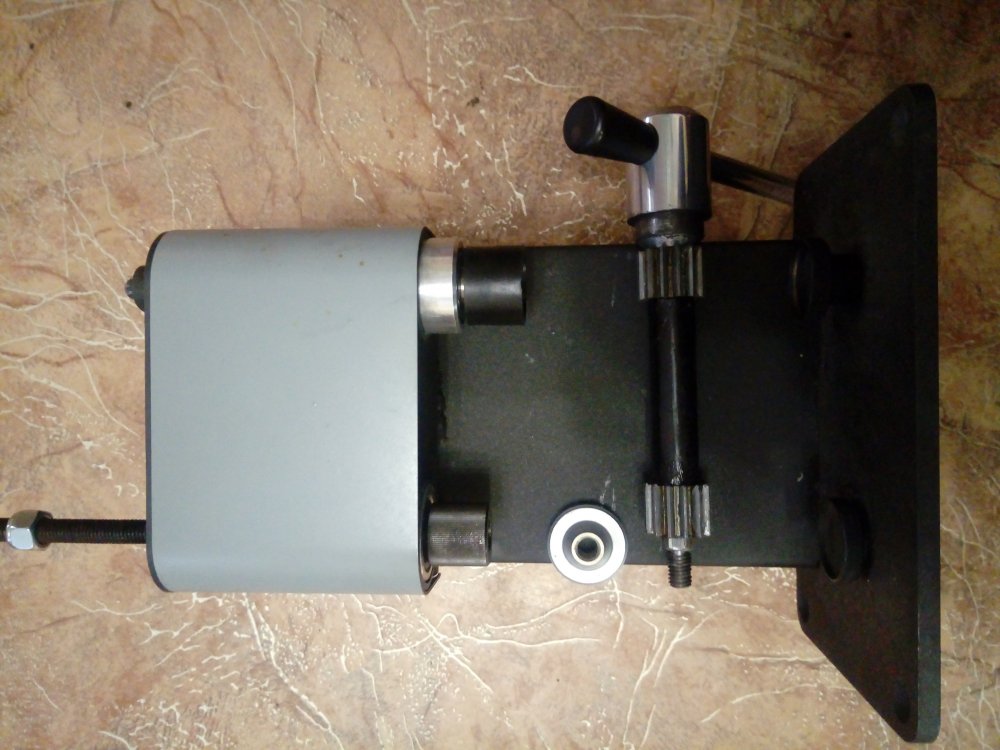

Вылет штока-50 мм. Расстояние между гранями опорной чашки и опорной втулки(та что сверху)-100мм.

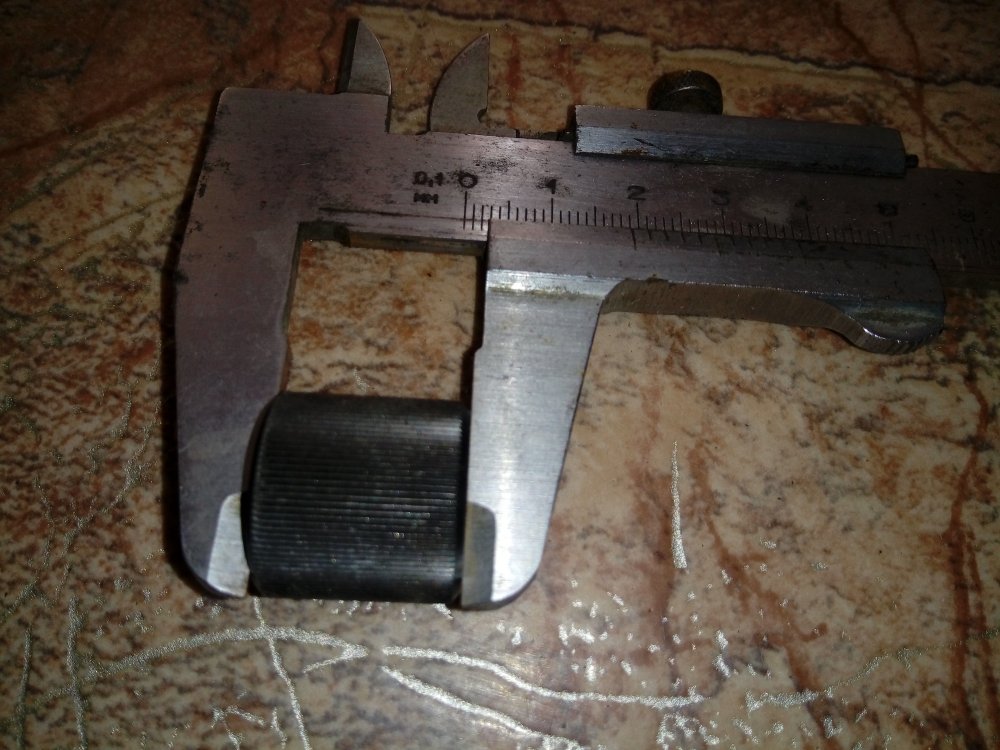

Пуансон размером какой (диаметр, высота)?
Пуансон - на втором фото тот что слева, с насечками...
Если можно, то фото отдельно снятый...

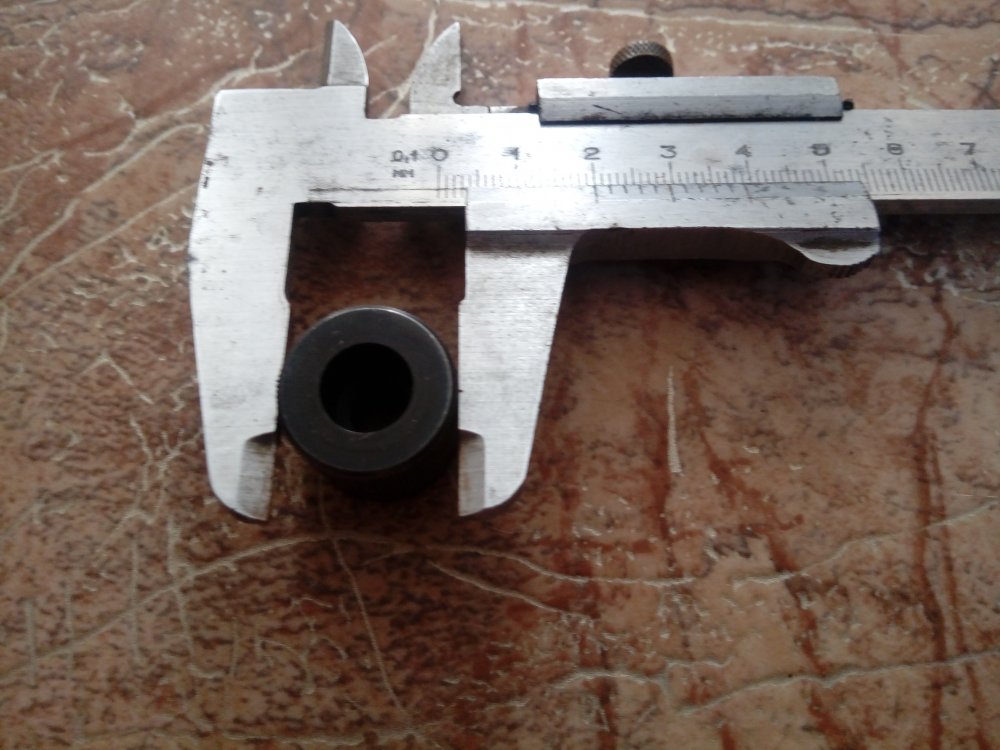

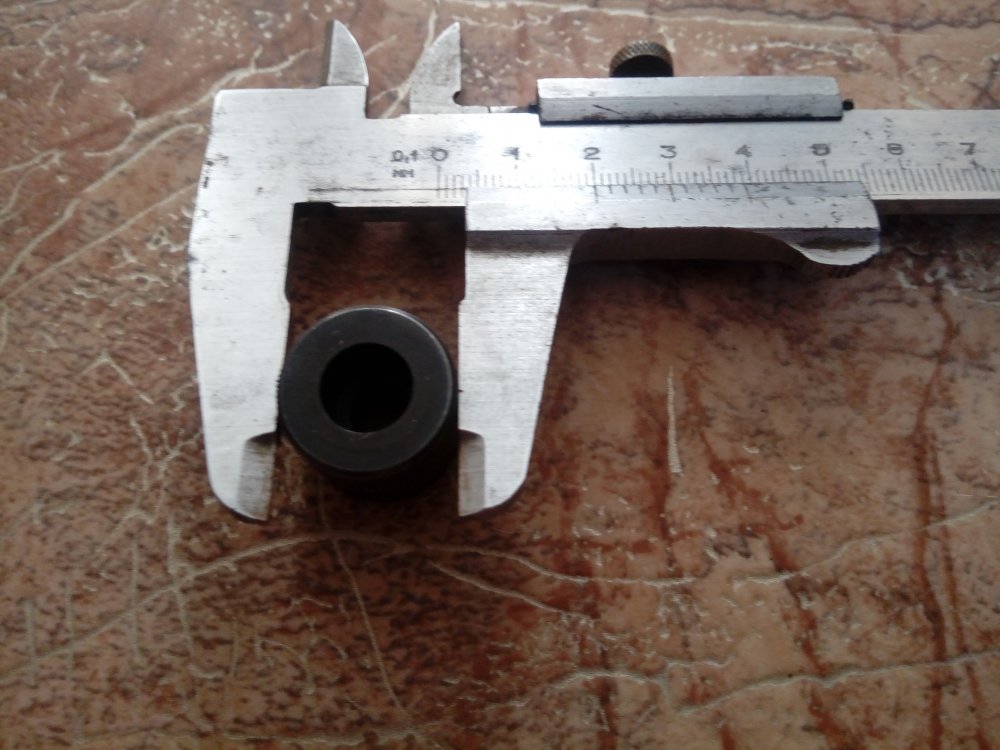

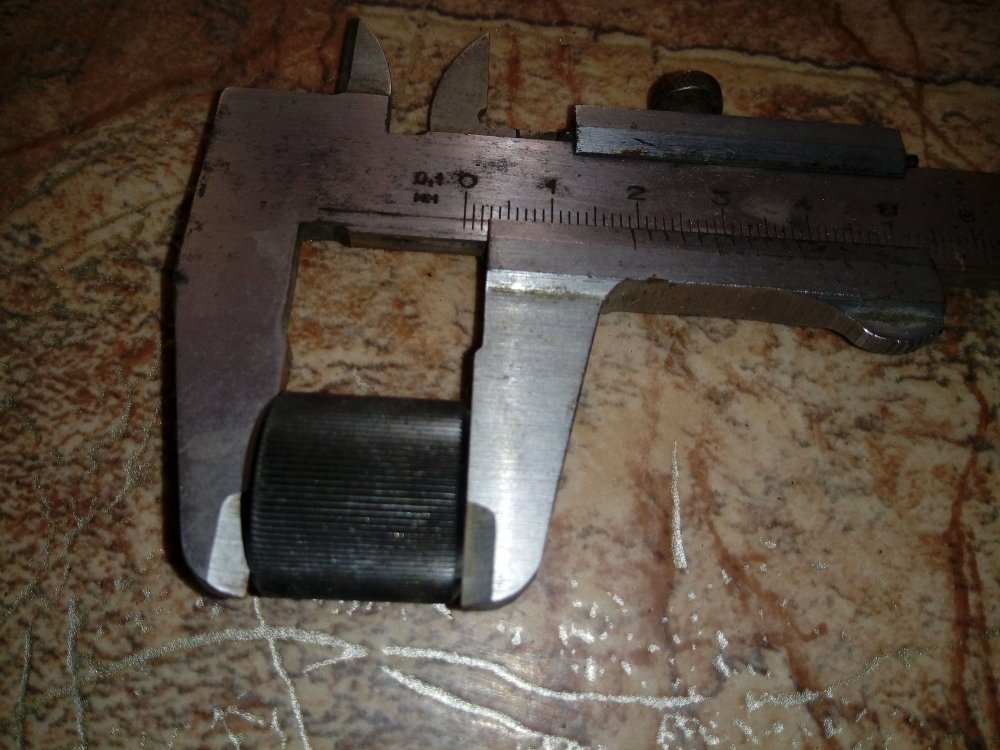

Этот? Я правильно понял?



Все верно. И как я понял отверстие у нем сквозное, но с обратной стороны оно меньше и с резьбой, чтобы наворачивать на шток?
Раз пошла такая пьянка, хотелось бы увидеть как собирается насадка для обжатия капсульного гнезда. Чет я муфту в руках кручу и не пойму на кой она там вообще нужна?

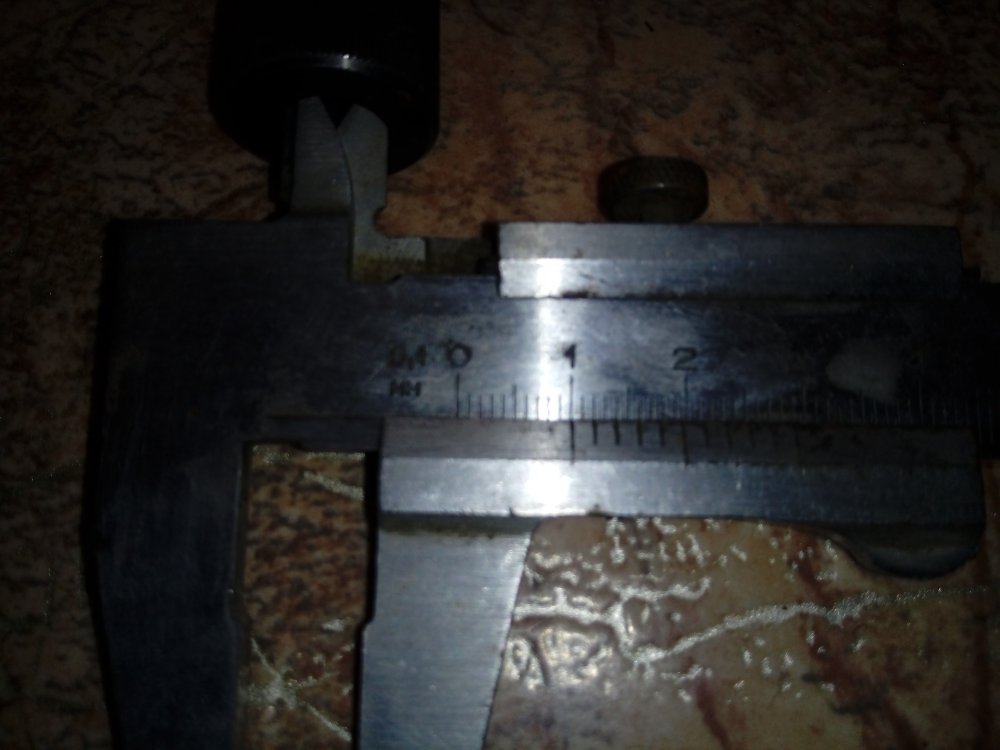

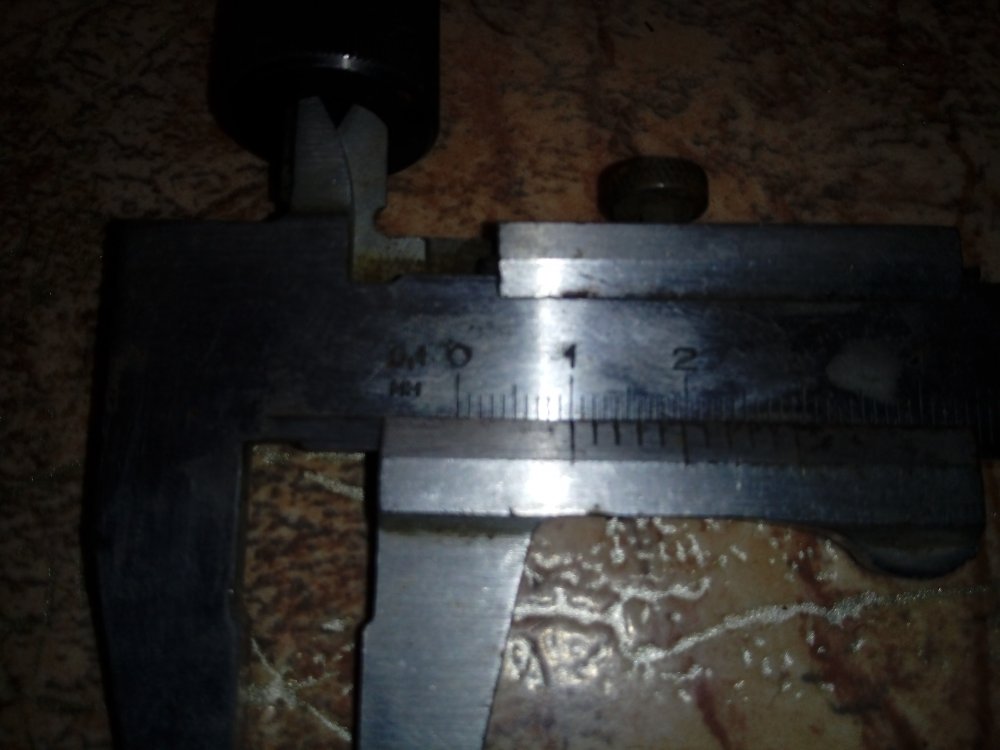

Да, отверсте диаметром 10 и глубиной 10мм. С обратной стороны резьба на 8.

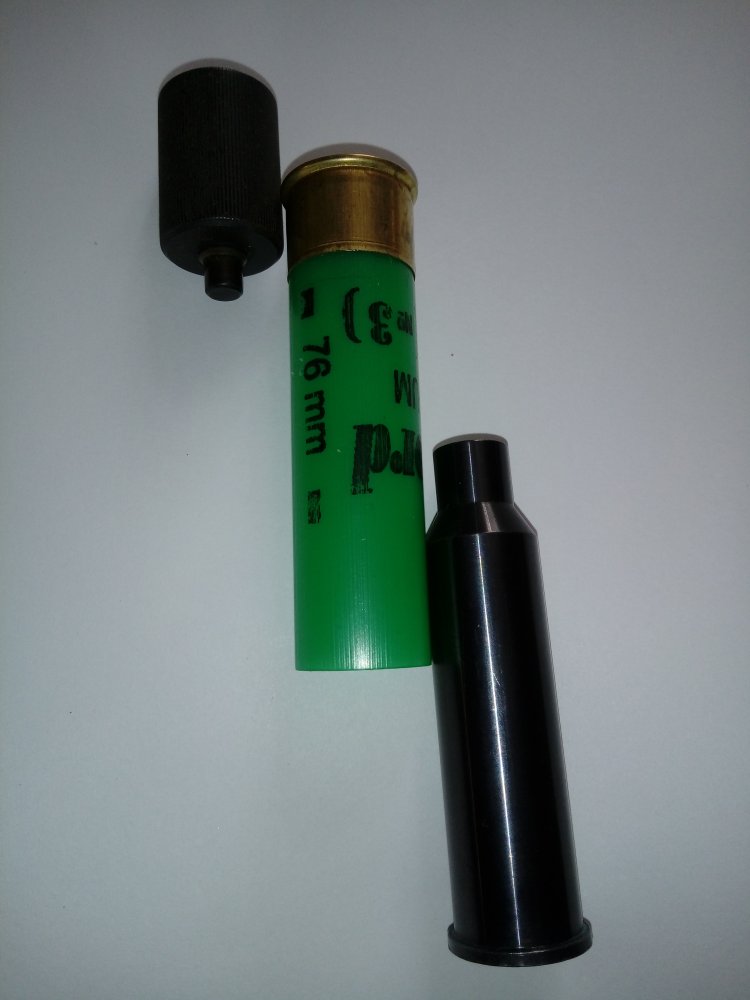

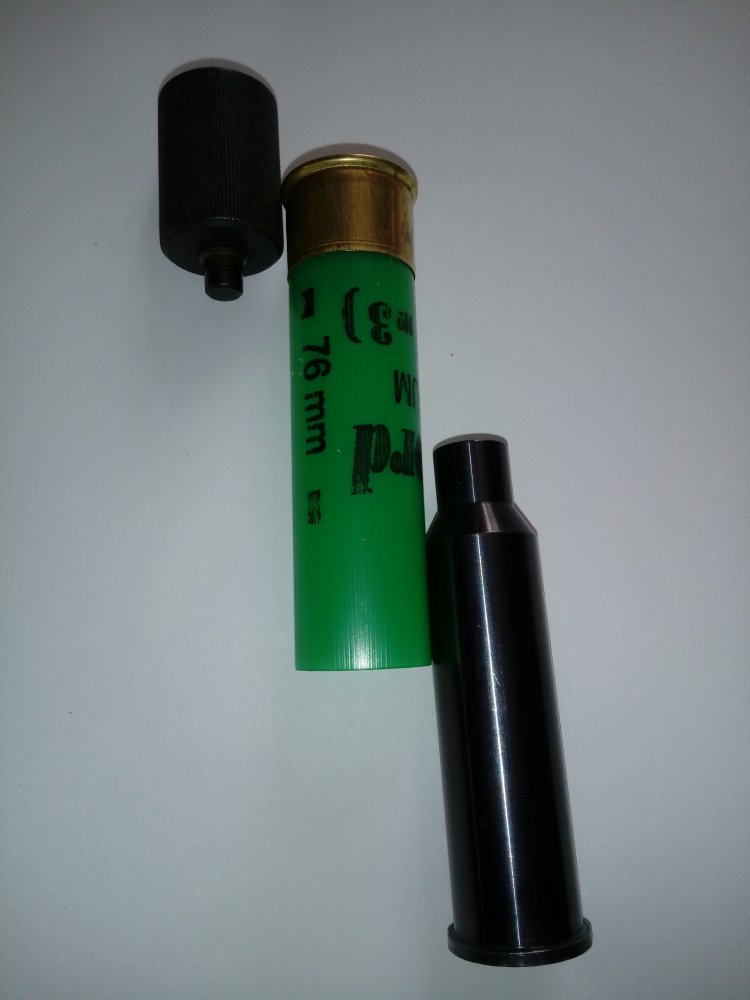

Гнездо капсюльное калибрую вот такой вот штукой.



Да она у меня есть, к набору еще идет некая приблуда (посредине) из оцинковки, в виде чашки. Так и не понял для каких целей она и как ее использовать.
