Шат ствола-причины,устранение

Тема в разделе "Ремонт, модернизация и уход за оружием", создана пользователем скаут, 6 ноя 2012.

  1. скаут

    скаут
    Павел
    г.Новосибирск Ветеран

    Регистрация:
    05.08.10
    Сообщения:
    2.702
    Рейтинг:
    900
    Благодарности:
    99
    Адрес:
    г.Новосибирск
    Собаки:
    Ирландский сеттер
    Оружие:
    Теперь рогатка!!! магнум!
    Че за жизнь :D, многие помнят мой иж с магазина не стрелял <:-( отдовал мастеру- как оказалось горе мастеру) короче стрелял 2 года и был доволен и кучей да и всем 8) на этих выходных обнаружил шат-05,-1м :D ствол гуляет, грешу на мастера видать сточил лишку т.к я его шибко то не шатал с усилием. Вопрос где можно в новосибирск произвести ремон ствола <:-( думаю надо либо наваривать или напловлять метал) и еще слышал можно болтом чель поджать малехо шат на ИЖ 18 :beer: :beer:

  2. AR

    AR
    Александр
    Барнаул Ветеран

    Регистрация:
    08.04.09
    Сообщения:
    3.788
    Рейтинг:
    2.174
    Благодарности:
    333
    Адрес:
    Барнаул
    Собаки:
    Курцхаар
    Оружие:
    Fabarm XLR5, ИЖ-58М (16к)
    Шат ствола

    В каком ты месте наваривать собрался?

  3. скаут

    скаут
    Павел
    г.Новосибирск Ветеран

    Регистрация:
    05.08.10
    Сообщения:
    2.702
    Рейтинг:
    900
    Благодарности:
    99
    Адрес:
    г.Новосибирск
    Собаки:
    Ирландский сеттер
    Оружие:
    Теперь рогатка!!! магнум!
    Шат ствола

    в том где ствол стыкуеться есть там треугольник как клюв :D:D :D и не варить а наплавить бы хрома аль никеля с ММ и подогнать

  4. Соболятник

    Соболятник
    Артем
    Иркутск Модератор Команда форума

    Регистрация:
    15.04.09
    Сообщения:
    5.174
    Рейтинг:
    1.580
    Благодарности:
    482
    Адрес:
    Иркутск
    Собаки:
    ЛВС
    Оружие:
    ИЖ-27, ИЖ-17, Browning BAR Shot Track, ИЖ-94 "Тайга"
    Шат ствола

    У меня первое ружо было ИЖК. Как там зазор проверяют допустимый между казенником и лбом колодки? Однако бритвочка Жилет лезть не должна. Так вот у меня этих бритвочек пару штук свободно вставлялось! :D То есть шат приличный был. Батя сходил к сварщику деревенскому, тот ляпнул ему сварки на тот самый подствольный крюк, куда рычаг запирания входит. Сначала рашпилем :D, потом надфилем, потом по копоти шкурочкой подогнали с батей - и шат как рукой сняло! :ok: Подгоняли так, чтобы рычаг запирания немного до конца не доходил (типа запас прочности).

  5. Tebamzk

    Tebamzk
    Юрий
    Кемеровская обл Ветеран

    Регистрация:
    27.10.10
    Сообщения:
    642
    Рейтинг:
    96
    Благодарности:
    39
    Адрес:
    Кемеровская обл
    Оружие:
    .ТОЗ-34Р-1
    Шат ствола

    Я тоже устронял только не варил, я просверлил сверлом примерно на 6мм этот клюв , забил в отверстие болт или гвоздь(непомню давно было) потом болт обрезал чтоб немного выступал, его расплющил молотком, а дальше дороботал напильником,и ружо стало как новенькое :ok:

  6. AR

    AR
    Александр
    Барнаул Ветеран

    Регистрация:
    08.04.09
    Сообщения:
    3.788
    Рейтинг:
    2.174
    Благодарности:
    333
    Адрес:
    Барнаул
    Собаки:
    Курцхаар
    Оружие:
    Fabarm XLR5, ИЖ-58М (16к)
    Шат ствола

    Все это экстремальные способы. Ружейные же мастера делают иначе: разворачивают опорную ось на 180 градусов и меняют запорную планку на более толстую. Мне именно так устраняли шат на горизонталке.

  7. Соболятник

    Соболятник
    Артем
    Иркутск Модератор Команда форума

    Регистрация:
    15.04.09
    Сообщения:
    5.174
    Рейтинг:
    1.580
    Благодарности:
    482
    Адрес:
    Иркутск
    Собаки:
    ЛВС
    Оружие:
    ИЖ-27, ИЖ-17, Browning BAR Shot Track, ИЖ-94 "Тайга"
    Шат ствола

    На ИЖ-18 запорная планка выполнена как одно целое с рычагом запирания и крепится в колодке сквозным штифтом, посаженным на горячую. Выбить этот штифт не так то просто (можно ухайдакать и его и колодку). Да и среди продаваемых запчастей я ни разу не видел запорный рычаг на ИЖ-18. :-\ Вряд ли эта деталь пользуется спросом.
    Кстати, у меня на ИЖК номер ружья был выбит именно на этом рычаге - то есть менять его было вообще не вариант! Позже номер стали выбивать на колодке.

  8. скаут

    скаут
    Павел
    г.Новосибирск Ветеран

    Регистрация:
    05.08.10
    Сообщения:
    2.702
    Рейтинг:
    900
    Благодарности:
    99
    Адрес:
    г.Новосибирск
    Собаки:
    Ирландский сеттер
    Оружие:
    Теперь рогатка!!! магнум!
    Шат ствола

    Ладно будем разбираться :D коль был бы этот ствол гладкий забил бы, а так придеться мудрить чего :D

  9. Kinolog

    Kinolog
    Владимир
    Австрия Ferlach Бывалый

    Регистрация:
    23.03.10
    Сообщения:
    285
    Рейтинг:
    32
    Благодарности:
    12
    Адрес:
    Австрия Ferlach
    Собаки:
    DRAHTHAAR
    Оружие:
    Изготавливаю себе сам )
    Шат ствола

    При подобном ремонте пользуются различными методами, кого как устраивает...)), но по технологии - меняется осевой штифт на чуть больший по диаметру, или также со мещением в зависимости от величины люфта, с последующей приплоткой по краске для лекальщиков ("старинный метод -по копоти"), новый штифт имеет конус 0,02 - 0,03 мм, под прессовую посадку, обязательно закален до HRC 56-58ед, и полирован до Rz-12. Площадь примыкания всех сопрягаемых деталей, подушек стволов и колодки должна быть 100%. Наваривать сваркой по месту выработки на подствольном крюке очень не желательно, т.к. родная сталь тверже (примерно 45 HRС) чем наваренный электрод из обычной конструкционной стали.

  10. Тень

    Тень
    я
    Новосибирск Новичок

    Регистрация:
    12.01.13
    Сообщения:
    10
    Рейтинг:
    0
    Благодарности:
    0
    Адрес:
    Новосибирск
    Оружие:
    Много
    Шат ствола

    Подскажите пожалуйста, как самому, устранить шат стволов, на ИЖ 27

  11. Basskachi

    Basskachi
    Сергей
    Россия. Бывалый

    Регистрация:
    29.04.10
    Сообщения:
    395
    Рейтинг:
    1.378
    Благодарности:
    58
    Адрес:
    Россия.
    Собаки:
    Дратхаар
    Оружие:
    Как сапожник - то есть без сапог.
    Шат ствола

    Да проще простого! Замените осевой винт и сделайте потом приплотку. :ok:

  12. oleg5432

    oleg5432
    Олег
    Улан-Удэ Активист

    Регистрация:
    26.04.12
    Сообщения:
    168
    Рейтинг:
    10
    Благодарности:
    5
    Адрес:
    Улан-Удэ
    Собаки:
    Аргус драт
    Оружие:
    зимсон 12 к. и т.д.
    Шат ствола

    Добрый день!

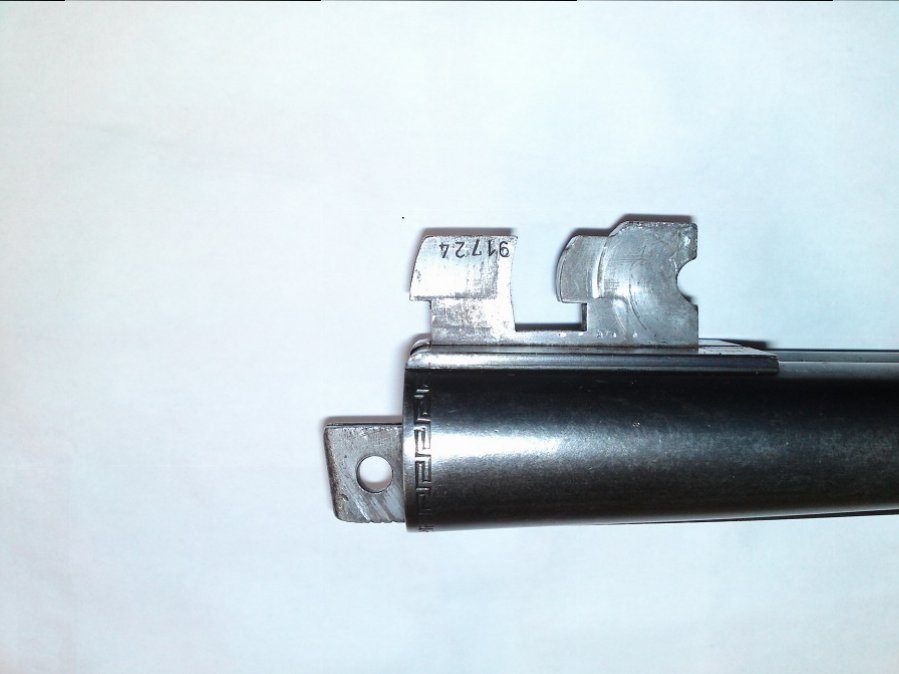

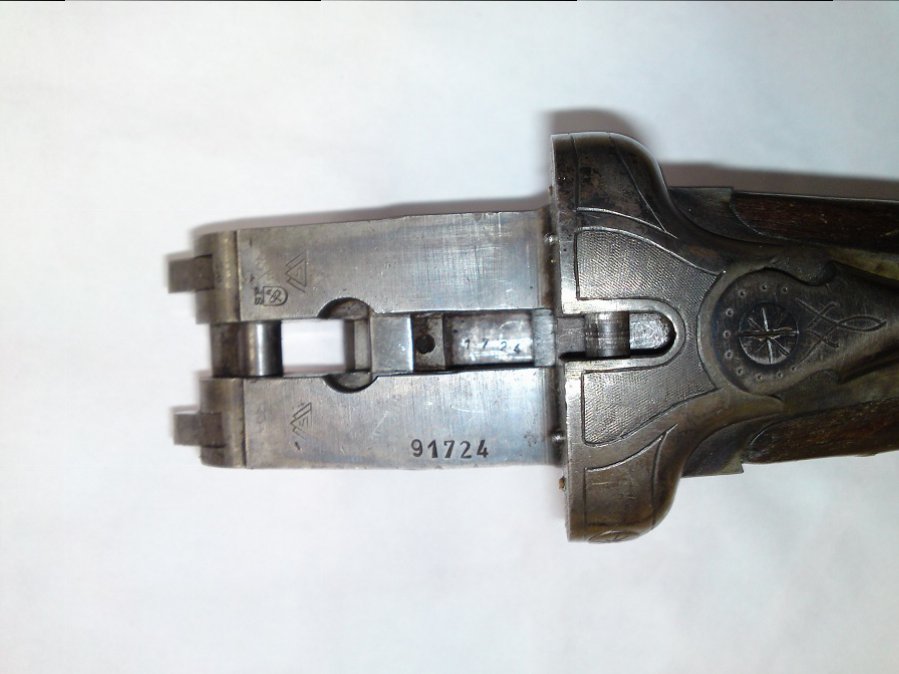

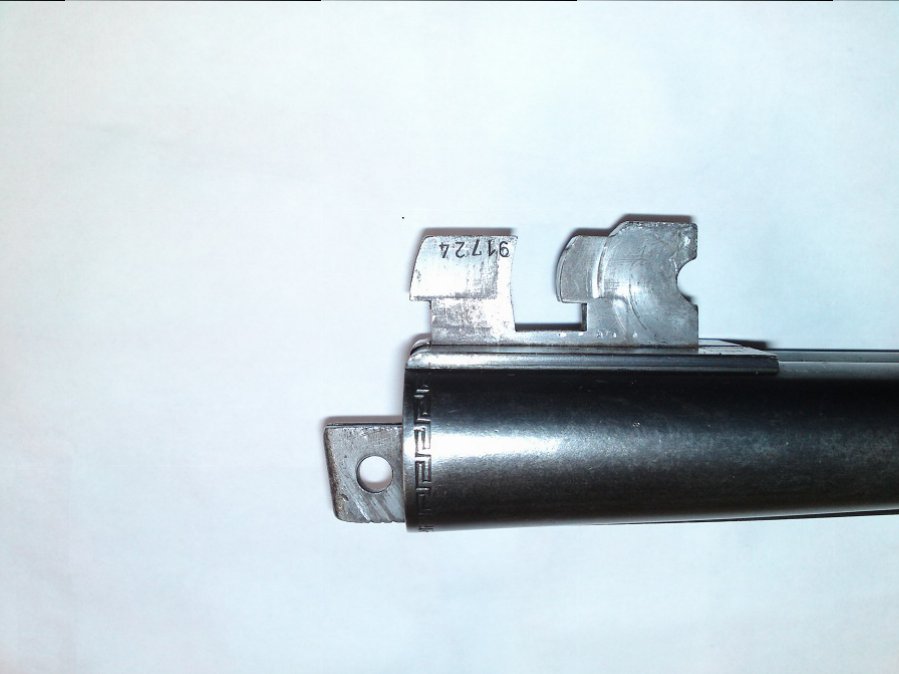

    есть шат ствола на Зимсон 12 кал. выпуск 1949 г.
    есть опыт устранения? можно ли самому?


    Вложения:

    • зим 1.jpg
      зим 1.jpg
      Размер файла:
      66,5 КБ
      Просмотров:
      782
    • зимс2.jpg
      Размер файла:
      54,6 КБ
      Просмотров:
      823
  13. Grigoriy85

    Grigoriy85
    Григорий
    Томск Новичок

    Регистрация:
    15.03.13
    Сообщения:
    30
    Рейтинг:
    0
    Благодарности:
    0
    Адрес:
    Томск
    Шат ствола

    Олег, тут лучше обратится к профи, импортный производитель = капризная вещь. Лучше не пожалейте пару копеек, но он всё заменит вам. Я думаю у вас с этим проблем быть не должно.

  14. oleg5432

    oleg5432
    Олег
    Улан-Удэ Активист

    Регистрация:
    26.04.12
    Сообщения:
    168
    Рейтинг:
    10
    Благодарности:
    5
    Адрес:
    Улан-Удэ
    Собаки:
    Аргус драт
    Оружие:
    зимсон 12 к. и т.д.
    Шат ствола

    с мастерами проблема, ружье отличное, но дюже древнее.
    шат вертикальный если подложить изоленту все уходит, подбивать желания нет, наверняка есть решение.
    Неужели никто не сталкивался с зимсоном после военным?

  15. AAA

    AAA
    Алексей
    Новосибирск Бывалый

    Регистрация:
    11.08.10
    Сообщения:
    298
    Рейтинг:
    36
    Благодарности:
    18
    Адрес:
    Новосибирск
    Оружие:
    иж 27 ,мр 155,remington 700.
    Шат ствола

    А не подскажете где посмотреть как это делается?Что такое приплотка?

  16. Kinolog

    Kinolog
    Владимир
    Австрия Ferlach Бывалый

    Регистрация:
    23.03.10
    Сообщения:
    285
    Рейтинг:
    32
    Благодарности:
    12
    Адрес:
    Австрия Ferlach
    Собаки:
    DRAHTHAAR
    Оружие:
    Изготавливаю себе сам )
    Шат ствола

    Метод устранения люфта в данном случае одинаков почти для всех горизонталок, что ЗИМСОН, что ИЖ, что ПЕРДЕ...")
    Первое - определить величину образовавшегося зазора в мм, (например 0,3мм), и нужно ли реставрировать лоб колодки (наварить прогары вокруг бойков, убрать ржавчину, неровности...) в итоге получим общий продольный зазор (тоже например) 0,4мм. Далее - нужно добраться до осевого штифта - выкрутить боковые пробки(заглушки), снять продольные штанги нагнетателей и выбить осевой штифт в направлении слева-направо. Далее - зажав колодку в тисках вертикально (обязательно с прокладками из меди, алюминия или дерева) круглым напильником диаметром 7мм (надфилем) с мелкой или средней насечкой расширить отверстие в сторону лба колодки и немного вниз на размер имеющегося люфта. Операцию выполнять очень акуратно, чтобы не повредить резьбу под заглушки. Затем цилиндрической разверткой большего диаметра откалибровать отверстие, (предположительно будет диаметром 8,1-8,2мм) Затем выточить новый штифт по длине старого с конусом 0,02-0,03мм под прессовую посадку, закалить и отполировать. Предварительно смазав новое отверстие и штифт маслом - забить новый штифт в напрвлении справа-налево. При фиксации колодки в тисках - не переусердствуйте с зажимом!) чтобы не деформировать колодку.
    Далее процесс приплотки ствольного блока по колодке- тем же напильником подпиливать радиус на подствольном крюке со стороны подушек, чтобы добиться полного прилегания подушек стволов и плоскостей казенного среза на 100%.
    Можно и калибровать разверткой вместе со ствольным блоком, но предварительно сняв рамку ПЕРДЕ. притянув стволы к колодке по двум прилегающим плоскостям.
    При наличии материалов, инструментов и оборудования, процесс устранения люфта с заменой осевого штифта занимает 1 час.
    P.S. Все процессы запрессовок, присадок деталей делайте с маслом (обычная веретенка) тогда не будет задиров, облоев на сборных деталях. Почувствуйте себя "оружейным мастером") - творческой удачи.... ;) :beer:

    Dmitriy нравится это.
  17. Kinolog

    Kinolog
    Владимир
    Австрия Ferlach Бывалый

    Регистрация:
    23.03.10
    Сообщения:
    285
    Рейтинг:
    32
    Благодарности:
    12
    Адрес:
    Австрия Ferlach
    Собаки:
    DRAHTHAAR
    Оружие:
    Изготавливаю себе сам )
    Шат ствола

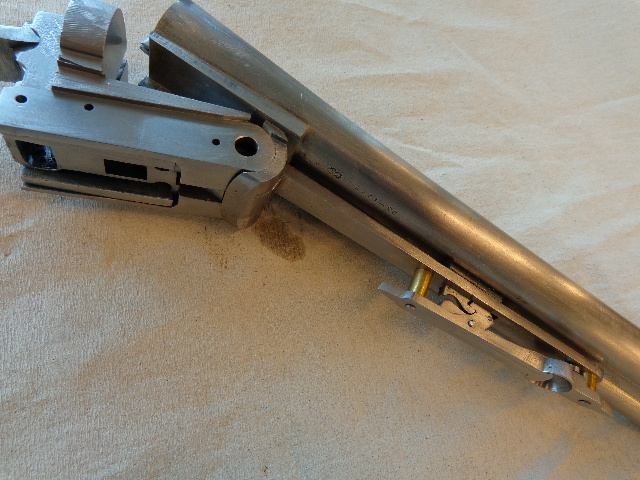

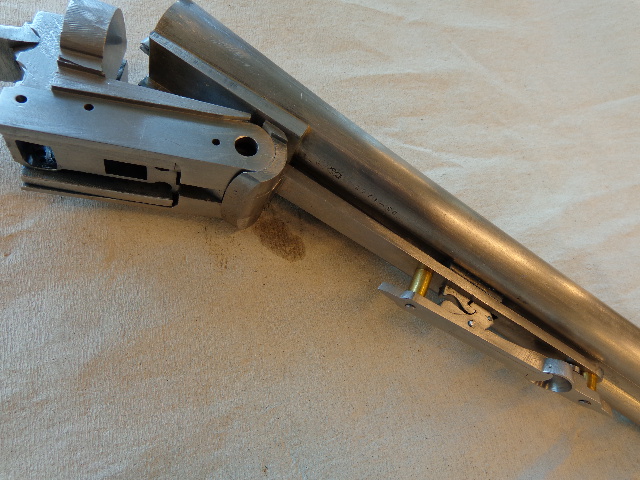

    Для ААА = процесс приплотки, это подгонка ствольного блока по колодке. Если в процессе ремонта - процес не сложный, то при изготовлении нового ружья - процесс очень трудоемкий... даже опытный оружейник делает эту операцию вручную минимум 2-3 дня. Добиться полного прилегания по 10 плоскостям в том числе 4 радиуса - требуется время и навыки.


    Вложения:

    • DSC00529.JPG
      Размер файла:
      161,9 КБ
      Просмотров:
      965
  18. oleg5432

    oleg5432
    Олег
    Улан-Удэ Активист

    Регистрация:
    26.04.12
    Сообщения:
    168
    Рейтинг:
    10
    Благодарности:
    5
    Адрес:
    Улан-Удэ
    Собаки:
    Аргус драт
    Оружие:
    зимсон 12 к. и т.д.
    Шат ствола

    Спасибо! понял одно Мастер нужен.

  19. скаут

    скаут
    Павел
    г.Новосибирск Ветеран

    Регистрация:
    05.08.10
    Сообщения:
    2.702
    Рейтинг:
    900
    Благодарности:
    99
    Адрес:
    г.Новосибирск
    Собаки:
    Ирландский сеттер
    Оружие:
    Теперь рогатка!!! магнум!
    Шат ствола

    Мож и тупо :D :D :-\ есть разница в сварке по крепости между точечной и обычной?: просто подгонять долго шоб осечек небыло,жалко коль отлетит за 15-20 выстрелов, собрался наварить 1-1,5мм на замок

  20. DP

    DP
    Дмитрий
    Томск Ветеран

    Регистрация:
    10.09.07
    Сообщения:
    920
    Рейтинг:
    2.098
    Благодарности:
    61
    Адрес:
    Томск
    Собаки:
    сам вою, сам лаю...
    Оружие:
    Simson-76, ТОЗ-63, ТОЗ-34Р, "Север"
    Шат ствола

    Для устранения шата многие просто разворачивают на 180 градусов осевой болт, не вытачивая новый.
