Ружье МЦ 21-12

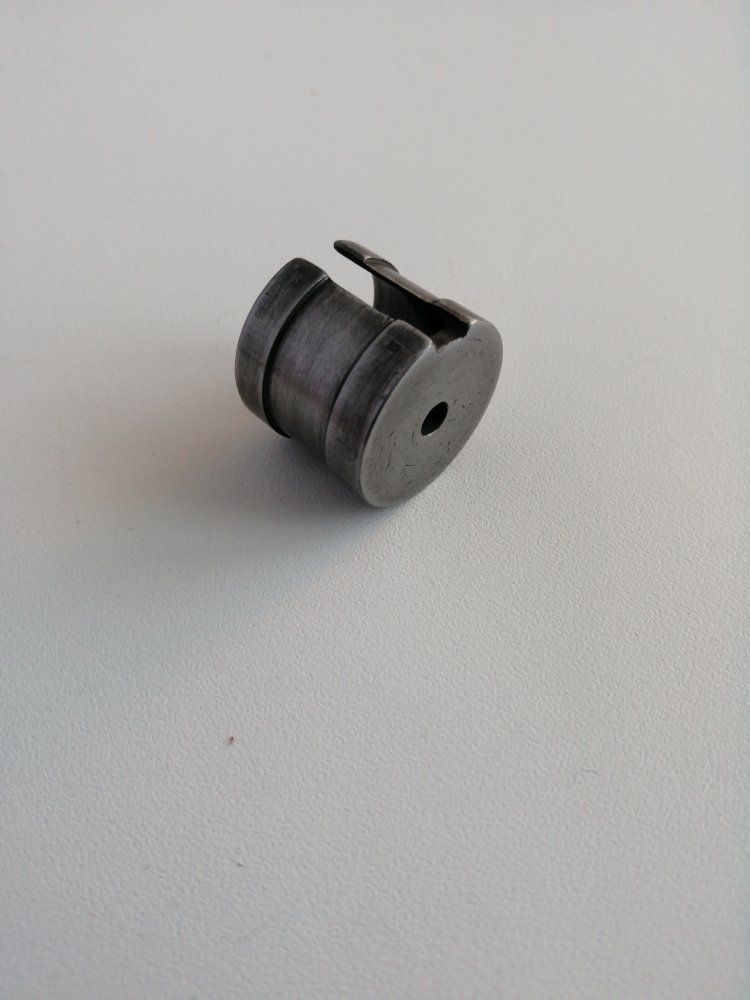

Да, для своего ружья я изготовил вот такой толкатель патронов!



@Volkov-irk, а из чего он изготовлен? Мне заглушка нужна, толкатель есть штатный



Изготовлен из стали! Изображение, которое выше, это толкатель, но его можно доработать и будет заглушка.



@Volkov-irk, для чего проточка?Для уменьшения трения?



Скорее для уменьшения веса...



@борисыч, Дело в том, что внутренний диаметр трубки магазина не у всех одинаков, в моем диаметр имеет плюсовое значение в сторону увеличения, к томуже переход в коробке на выходе из магазина я зделал более пологим, был переход под прямым углом и патроны там частенько задерживались, родной толкатель, а у них диаметр у всех одинаков, совсем не держался, он и ранее частенько выскакивал во внутрь коробки, поэтому я изготовил новый. А данная конструкция во первых, уменьшает трение, при плотном вхождении во внутренний диаметр, так как площадь соприкосновения минимальна и повышает устойчивость,он совершенно не болтается из стороны в сторону.



А есть ее размеры?



@Владимир_29, Так они по размерам одинаковые и толкатель, и заглушка.



На магазине есть "фирменное тульское замятие". Вот чтобы не выпрямлять это замятие, и делается проточка.



@xant-41, Про какую проточку ведеш реч?



Добрый день, мужики подскажите куда смотреть, у кента лопнула одна из тяг возврата затвора поменял обе,теперь через раз происходит сдвоенный выстрел.



Что у твоего толкателя. А так пост 3139...у тебя спрашивали, для чего.



Так меня спрошивали о другой проточки, а ты про продольную прорезь, которая нужна для извлекания толкателя. Проточку точат на токарном станке, а эта прорезь фрезеруется, теперь понятно какая проточка?



Вы имеете в виду стреляет два раза в подрят, автоматически? Если Вы это имели в виду, то толкатели ( эти детали так называются) на это не влияют, в этом случае нужно смотреть разобщитель.



Спасибо, будем смотреть.



@RDV, С начала посмотрите пружину, если все в порядке, то значит сам разобщитель не держит курок, либо зацеп курка подносился, но вероятнее всего это зацеп разобщителя.



Сергей подскажите какой на разобщителе может быть дефект? Или смотреть пружину на нем?

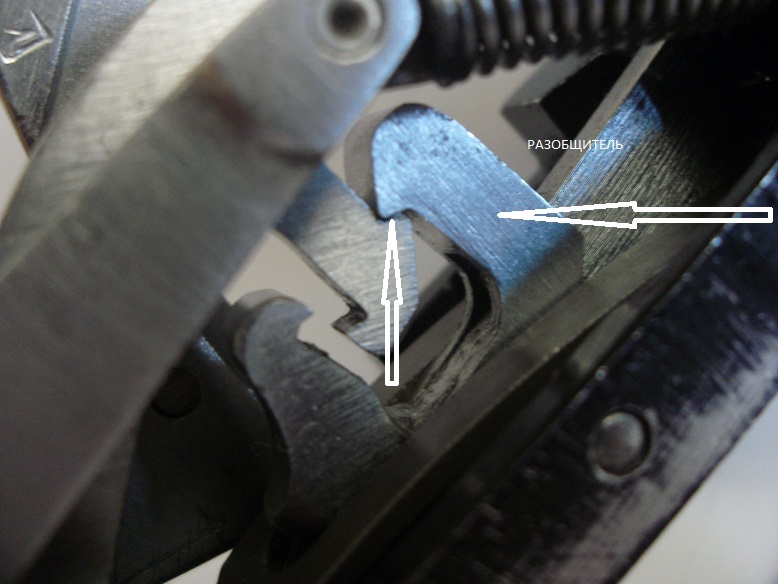

@RDV, Смотрите зацепы курка и разобщителя, место где они соприкасаются, стрелкой я указал. Сделать нужно так, снять усм, нажать спуск и взвести курок, чтоб он своим зацепом задержался на разобщителе и проверьте как прочно курак держится на разобщителе.

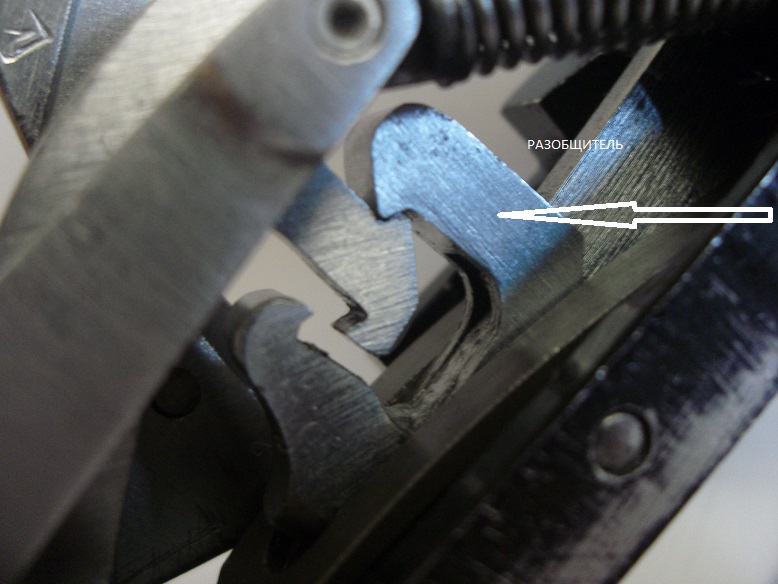

Смотрите здесь. Дефект заключается в износе зацепов, места где они соприкасаются.



Понял что за проточка. Без увеличения картинки её и не видно, в отличии от прорези. Поэтому я "прорезь" и принял за проточку.
