Воронение ствола

Пленка матовая



По сути - варка в масле это один из элементов заводской технологической цепочки воронения стволов. так же как и воронение в двух ваннах при тем-ре 145-153 градуса. с последующей промывкой горячей водой особо зазоров между планками и стволами.
На 110 градусах припой с темп. плавления 190 не расплавится. а вот вода на самом деле выкипает из всех щелей. И перегреть не просто. Уже при 120 град. "пальба" стоит такая что крышка на ванне подпрыгивает. А на 105 спокойненько тянутся пузырьки пара.
Хе! Сносят! Сформулирую по другому: - В очередь, сукины дети. в очередь! Ферлах не резиновый! Всех желающих перепаяться в опытных руках Кинолога не вместит!.



Благодарю за советы! Частично воспользуюсь!



Кто нибудь пробовал гель ХАДО для продления ресурса новых и ,восстановления бу нарезных стволов.



При смешивании кислот, добавляй "третью часть" компонент небольшими порциями, если влить сразу. то реактивы из колбы "полезут" наружу



Чем хуже вариант с так называемой аквапечатью, по другому - иммерсионной печатью? (термины гуглятся в ютубе)



Я имею в виду вот это.Для восстановления и продления ресурса внутренней нарезной поверхности ствола гель"ХАДО"

Кто нибудь пробовал?.Отзывы. И советы.



Больше трех раз не используйте! на 5 раз калибр 7,60 уже в ствол не лезет!
А вам собственно для чего? Тигр же и так вечный карабин!



Как для чего? Для продаваемости! Это "ХАДисты" или "ХАДасты" троллят на всех сайтах.



Хочу лось 4 попробовать восстановить.Много добрых охот с ним связано у Отца,есть у него и другие хорошие но этот постоянно вспоминает. Уже 2 срок его продляет,а он стоит в сейфе. Я уж ему говорил и чтоб выбросил и чтоб сдал.Он не в какую .Пускай будет как память.
В общем хочу попробовать.Сделать радость.



А кто где покупал Ржавый лак? Порекомендуйте...

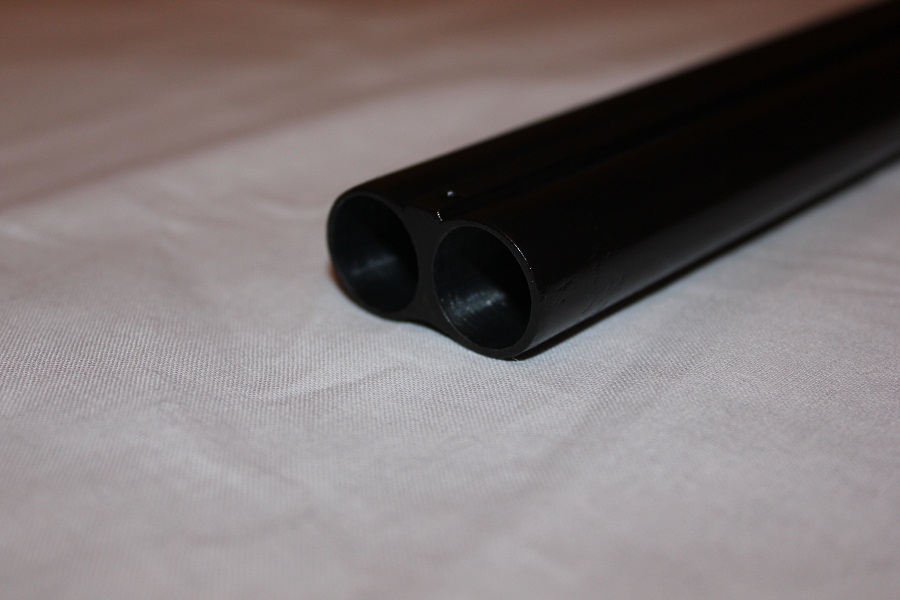

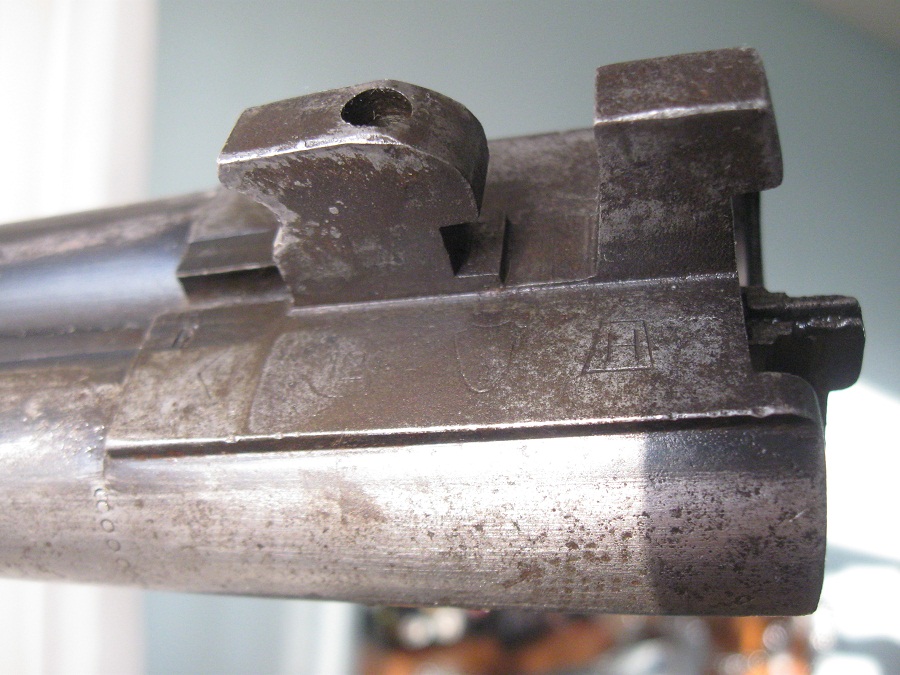

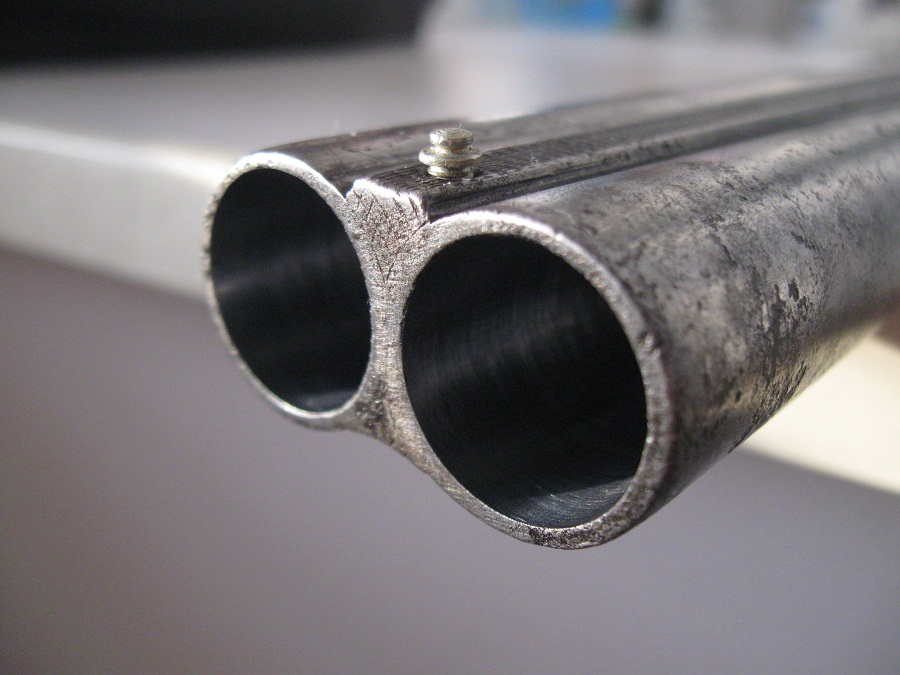

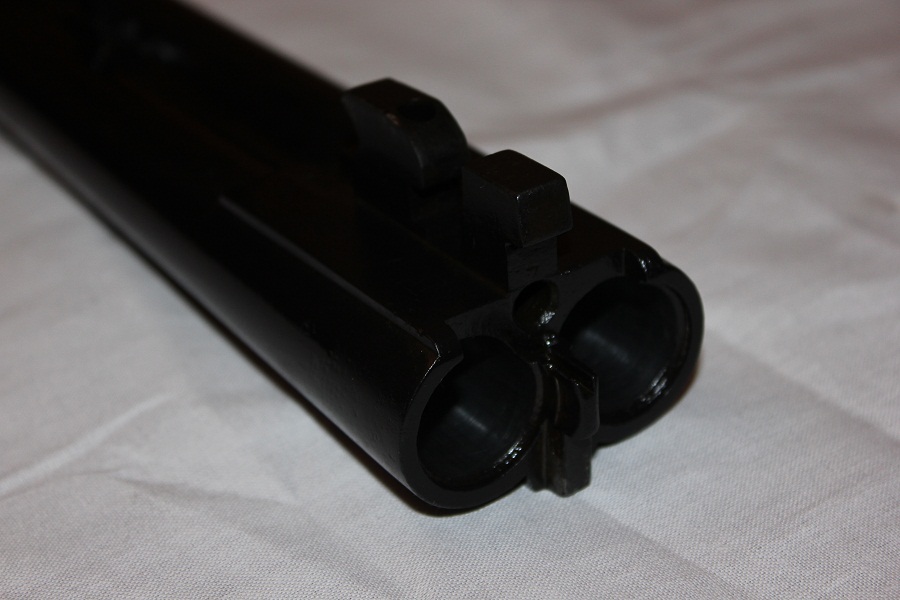

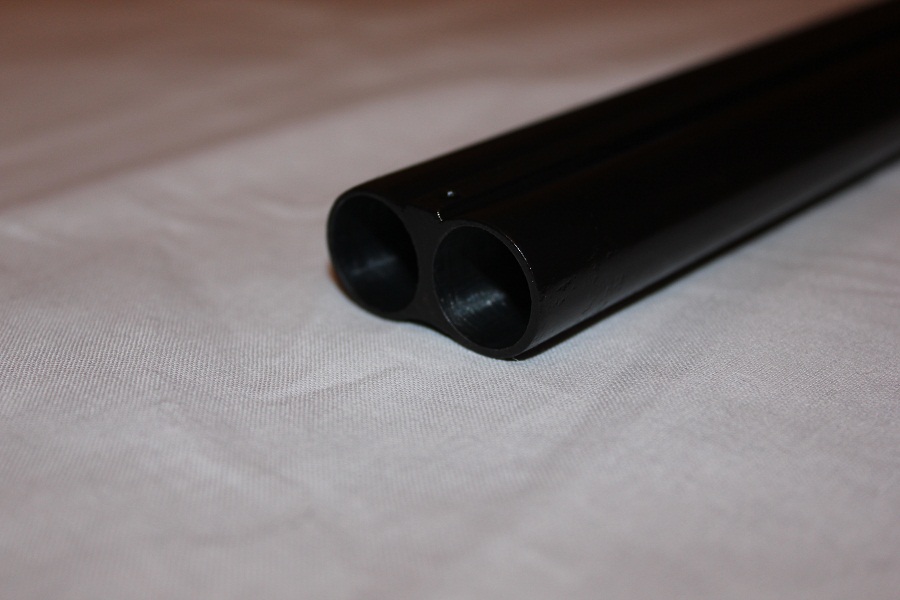

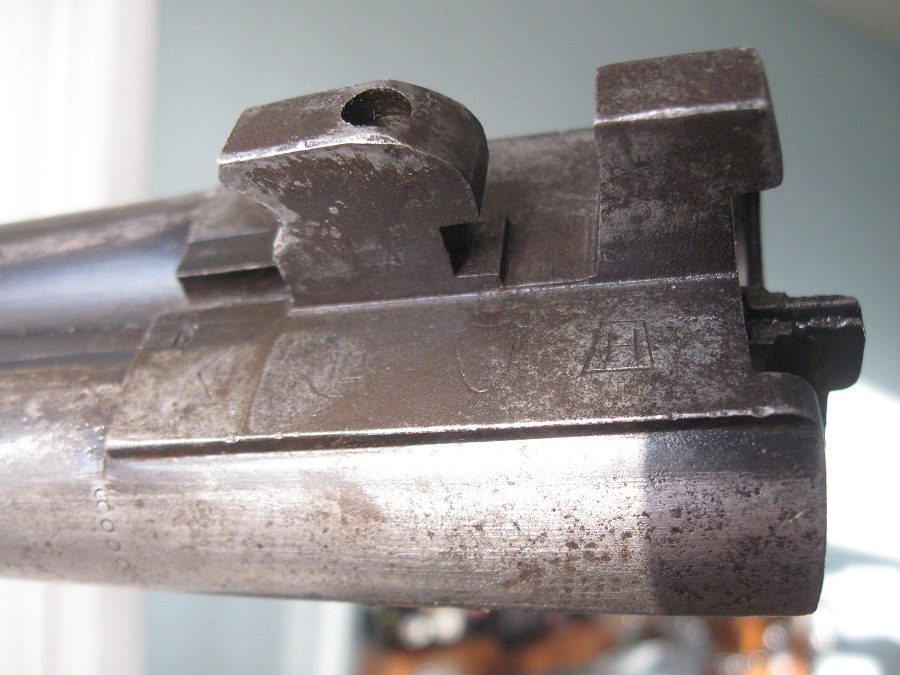

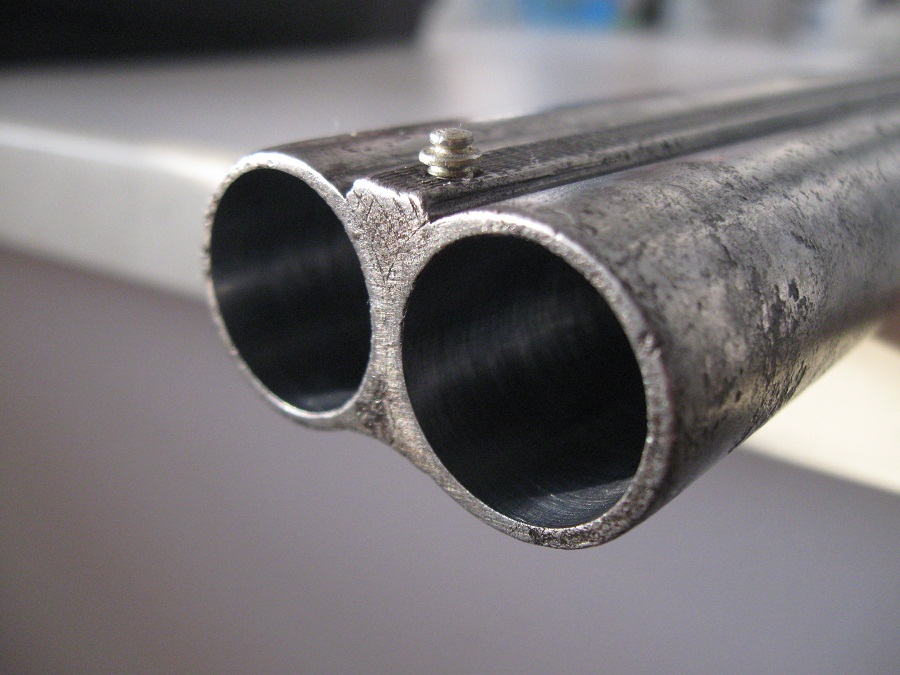

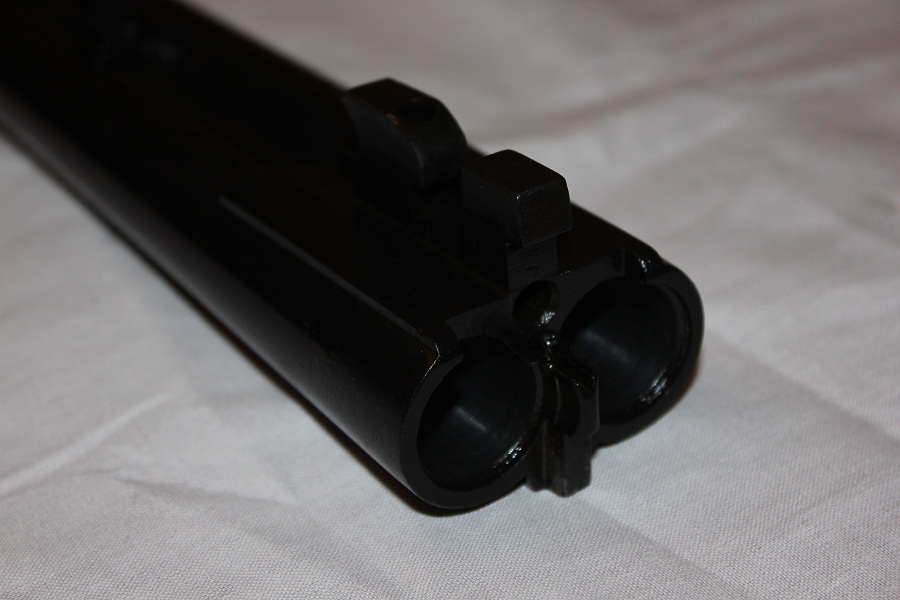

Фотографии как дополнение к блогуhttps://www.hunting.ru/blogs/view/78151/



Хорошо получилось, отписался в блоге. Кто воронил - знает насколько трудозатратен процесс воронения. Личносам подушки стволов не стал воронить, просто шлифанул и все



здравсивуйте,а что если блок стволов и колодку ИЖ-58 покрасить аэрозольной краской по металу? говорят стирается,хотя красил диски на газели и ничего нормально,не облазит и не слазит



здравсивуйте,а что если блок стволов и колодку ИЖ-58 покрасить аэрозольной краской по металу? говорят стирается,хотя красил диски на газели и ничего нормально,не облазит и не слазит



не в обиду сказано..это путь для извращенца, тоже самое покрасить машину кистью половой краской
ничего хорошего ждать не стоит



я просто поинтересовался



Воронение ржавым (английским) лаком относится к кислотному способу оксидирования железа и его сплавов, при всех своих достоинствах обладает и существенными недостатками.
К достоинствам можно отнести:
- Ржавый лак незаменим для обработки изделий паяных оловянными припоями. Т.к. лак не так агрессивен к металлу как к примеру сера или щелочь. Ржавый лак хорошо закрашивает олово и цв. металлы не растворяя их.
- "Точечность" получаемого покрытия. Куда нанёс лак, там и заворонилось. Так что за нарезы в стволе можно будет не переживать.
- Воронить можно в любой посуде, чтобы только температуру кипящей воды держала. Температура обработки около 80-100 С.
- Практически полное отсутствие ядовитых испарений. Но работать лучше в хорошо проветриваемом помещении и в перчатках, особенно при промывке после выварки. Т.к. оттираемое с поверхности железо очень липкое.
- Неплохо скрывает и маскирует недостатки поверхности, такие как сколы и царапины. Но поверхность обычно получается матовой.
Есть и недостатки:
- Высокая чувствительность к примесям в металле. Что выражается в появлении плохо покрывающихся участков на металле и появлению красно-коричневых пятен. В принципе это главный недостаток. Часто этот эффект проявляется на импортных сплавах, реже на отечественном железе. При обнаружении таких участков лучше получаемое покрытие с них снять и участок переворанивать пока не почернеет. Делать это нужно до промасливания. Иначе пятна так и останутся.
- Тк-же недостаток длительный процесс который лучше не растягивать, что-бы металл не начал оржавлятся. (не более 2 суток на всё операции)

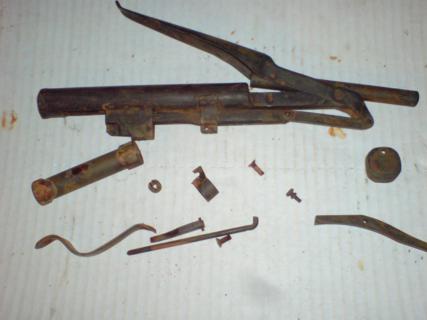

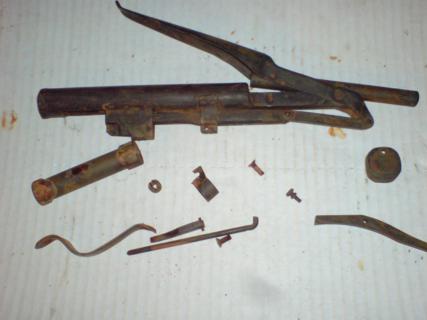

- Чувствителен к качеству очистки поверхности. Поэтому старое воронение и ржавь лучше снять полностью абразивом или прокипятив в лимонной кислоте. Не ожидая что лак проблемные места закрасит.
- Так-же чувствителен к температуре сушки. Бывает что температуру в пределе 20-50 С приходится подбирать т.к. поверхность оксидируемого металла начинает "краснеть". Правда такое бывает если в металле мало содержание железа.

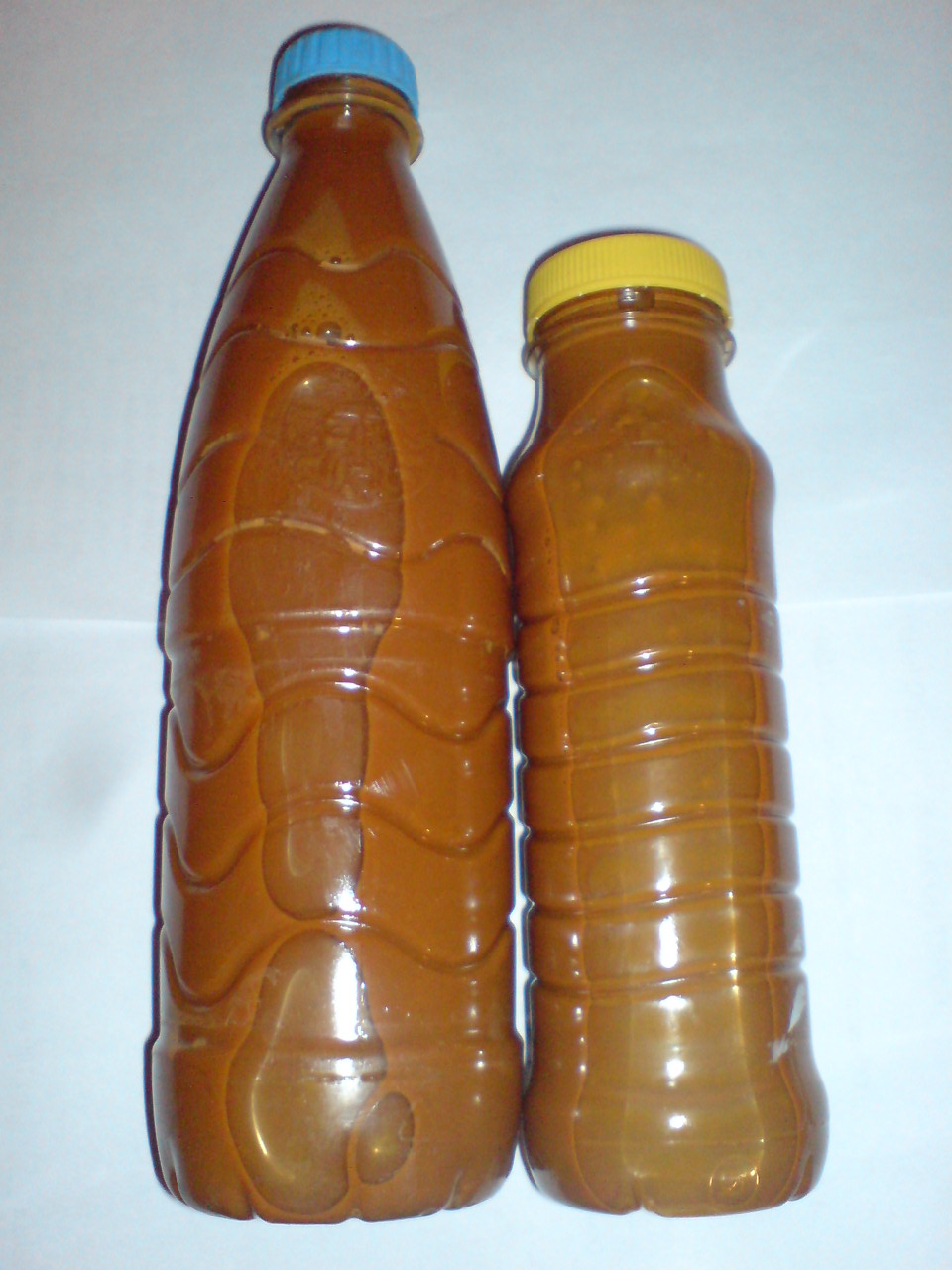

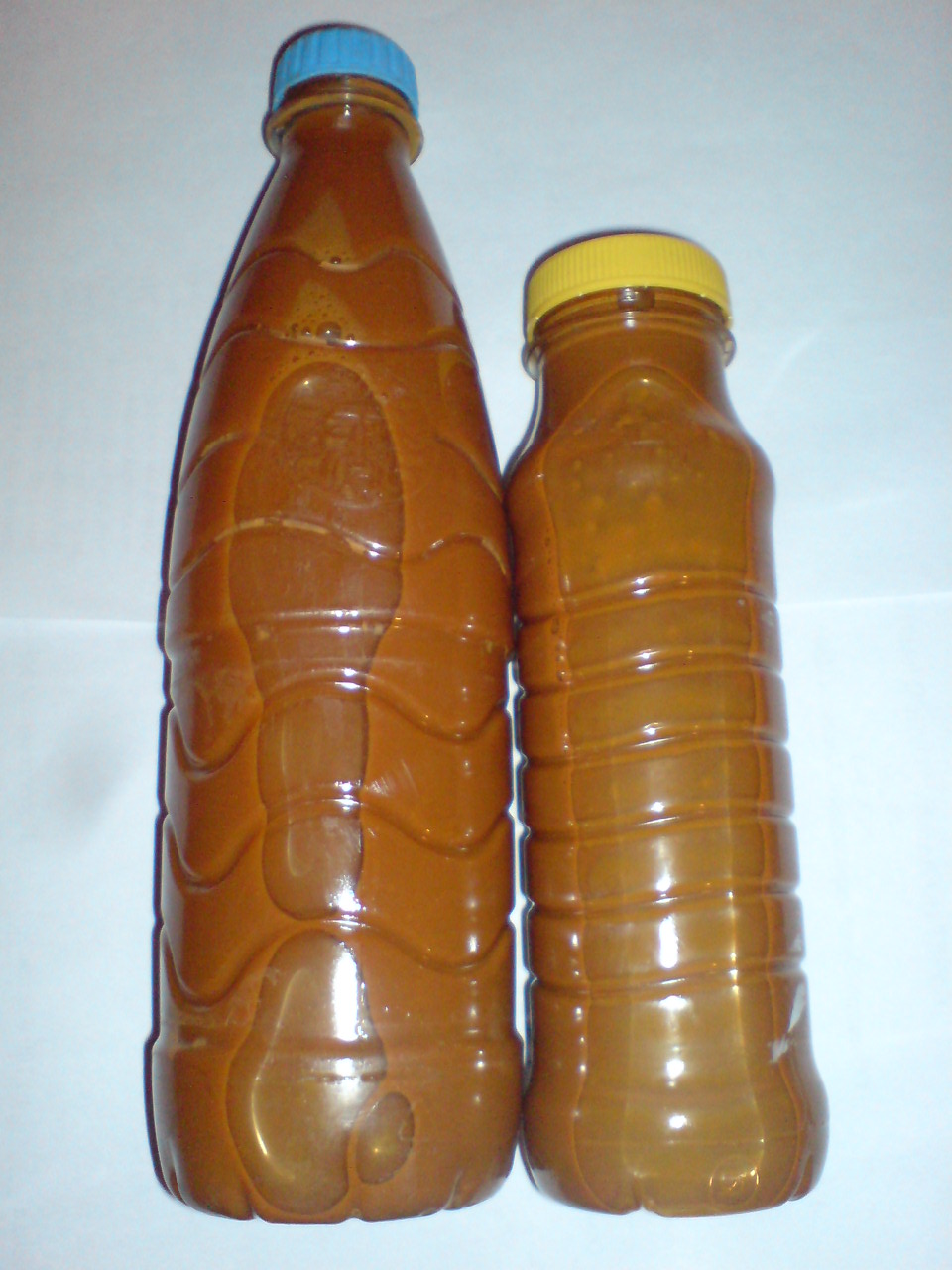

Готовый лак:



Здравствуйте.
Хотелось поделится опытом воронения ржавым лаком.
Непосредственно воронение данным способом включает в себя следующие операции:
- обезжиривание с последующей промывкой под проточной водой и сушкой.
- нанесение лака на воронимую поверхность металла.

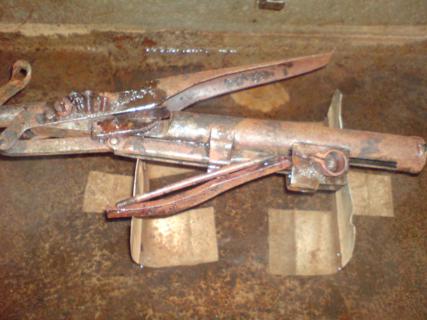

- сушка, первый слой сушить 4-5 часов. Не первый 1-3 часа, до появления желтого налёта.
- повторное нанесение лака.
- сушка 1-3 часа.

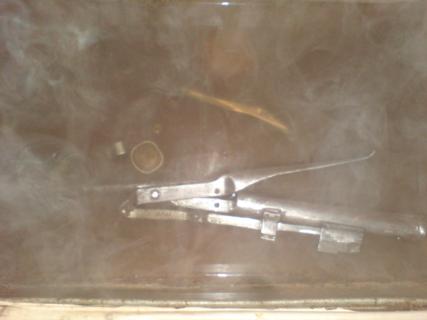

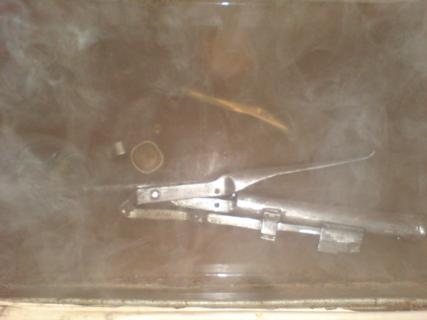

- выварка в дистиляте или на пару.
- крацевание или по простому промывка с оттиркой под проточной водой.
- сушка и осмотр получаемого результата.
Весь цикл повторять до готовности (не менее 4 циклов). Когда результат удовлетворит проводится последняя операция призванная удалить воду из получаемого слоя и придать законченный вид изделию:
- промасливание 5 минут в кипящем масле. Затем железо выкладываем на бумагу, медленно остужаем и внимательно осматриваем результат.

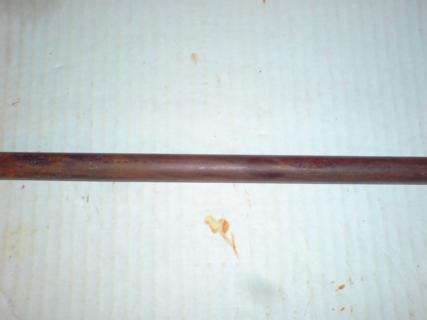

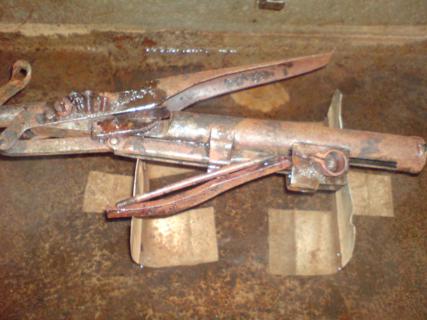

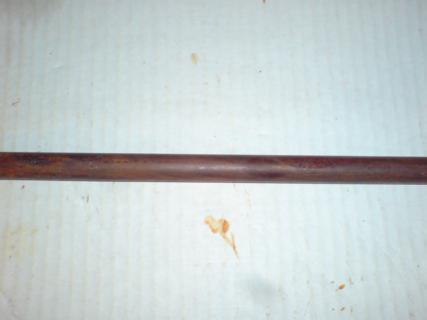

Лак наносим на металл аккуратно, тонким слоем без потёков. Потёки содержат большое количество воды и это не всегда хорошо для металла. Он может начать оржавлятся. Самый первый слой лучше посушить подольше. Чтобы первый слой получше взялся в поверхность поглубже. О хорошем взаимодействии лака с металлом, говорит появление желто-оранжевых пятен на оксидируемой поверхности и приобретение металлом черного оттенка. Если появляются красно-коричневые не исчезающие после крацевания, лучше их удалить механически с поверхности и обезжирив переворонить участок.
Для выварки нужна чистая вода. Желательно дистилированая или отфильтрованая, в крайнем случае отстояная. Т.к. в воде из под крана могут оказаться вещества препятствующие вступлению поверхности в реакцию с наносимым составом. Если емкость в которой проводится выварка позволяет размерами, лучше сделать на пару. Пар обладает более высокими теплообменными свойствами и в таком случае подойдёт любая вода. Крацевать лучше сразу после извлечения из кипятка не дожидаясь пока не вступившие в реакцию частицы прилипнут обратно к поверхности. Так-же в выварочную воду некоторые советуют добавлять несколько кристаллов стирального порошка, для улучшения качества последующей оттирки.
Для крацевания лучше взять бархотку для мытья посуды. Она достаточно жесткая и гибкая для сдирания частиц не вступивших в реакцию с поверхностью. Не понимаю для чего используют так называемую «стальную вату», всё необходимое для крацевания можно приобрести в хозмаге, включая стальную сетку для скобления сковородок. Работать лучше в резиновых перчатках т.к. оттираемый оксид с поверхности очень липкий и чёрный.
