Воронение ствола

Закончился 3-ий охотничий сезон. в котором участвовала винтовка, обработанная составом Супер Блу. Что можно сказать об эксплуатации её в этом сезоне. Выстрелов по зверю было сделано всего три, зато другие "нагрузки" она выдерживала приличные. Была под дождем и мокрым снегом раза 3-4, пропитывалась водой так, что разбиралась до винтика и сушилась сутками. Терлась по вокзалам, машинам, кунгам, охотбазам и прочее. Два раза шлифовалась ветками в лесу, при доборе подранка. В общем досталось ей прилично, но состав держится нормально. Впрочем, выставляю фото на суд общественности.

пы.сы. Планка(кронштейн) для крепления оптики составом не покрывалась.

С уважением, Алексей



Привет всем! У меня такая проблемая Купил себе стойжера в пластике, вроде бы все устроило на первый взгляд, но вот после первой охоты ствол обильно поцарапался по всей видимомти воронение завода-изготовителя в данной комплектации оставляет желать лучшего... вот теперь думаю как заново отворонить ствол подскажите пожалуйста если кто сталкивался с подобными явлениями



Ну, выбор вариантов богатый: суперблу, ржавый лак...



у стоеджера ствол не вороненный а крашеный



Подскажите, кто знает. ТОЗ 87, обтерлась краска ствольной коробки. Нужно чем то покрасить не знаю чем лучше.



да уж, богатый выбор))) я даже не знаю к чему прибегнуть)))

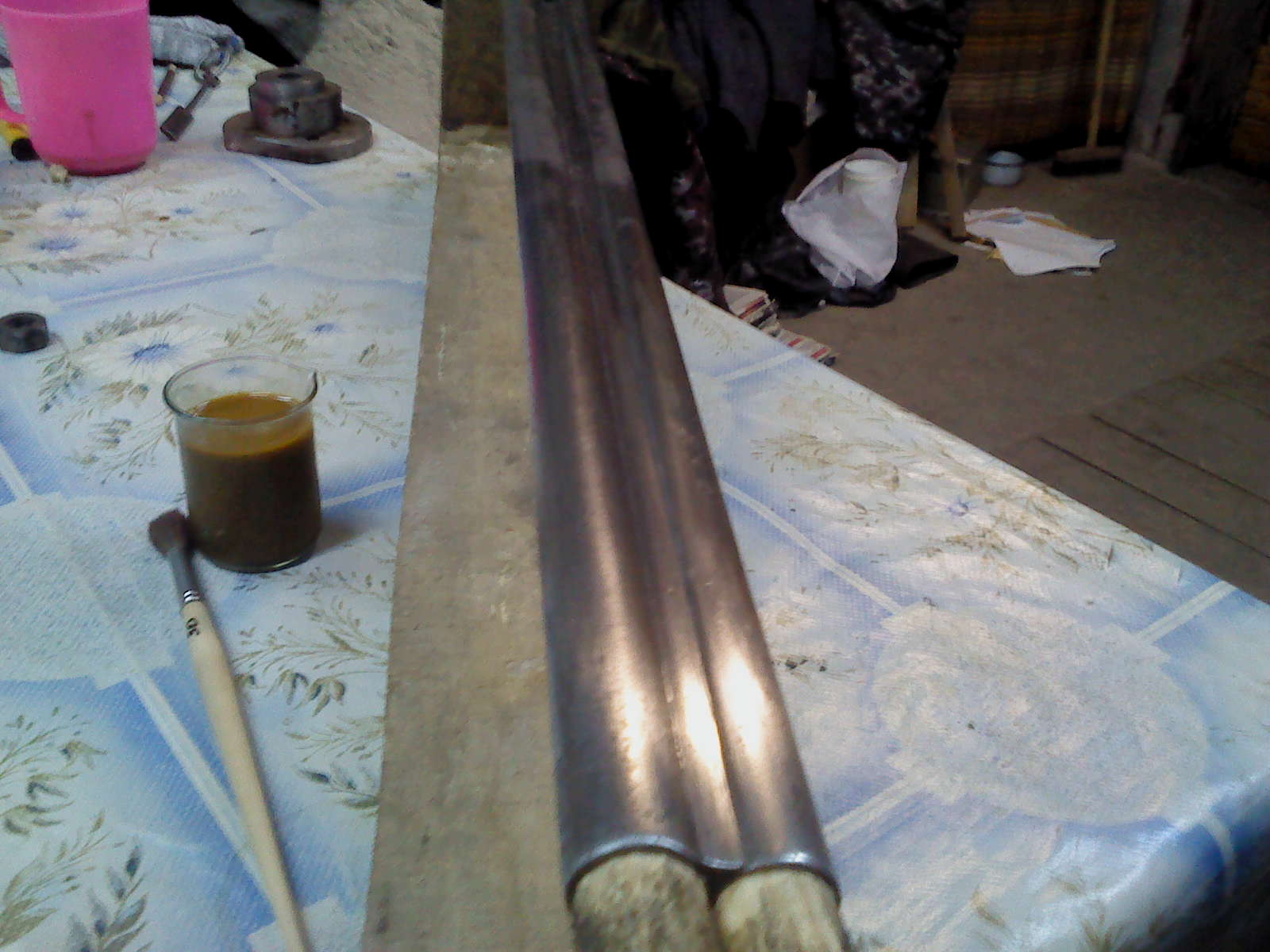

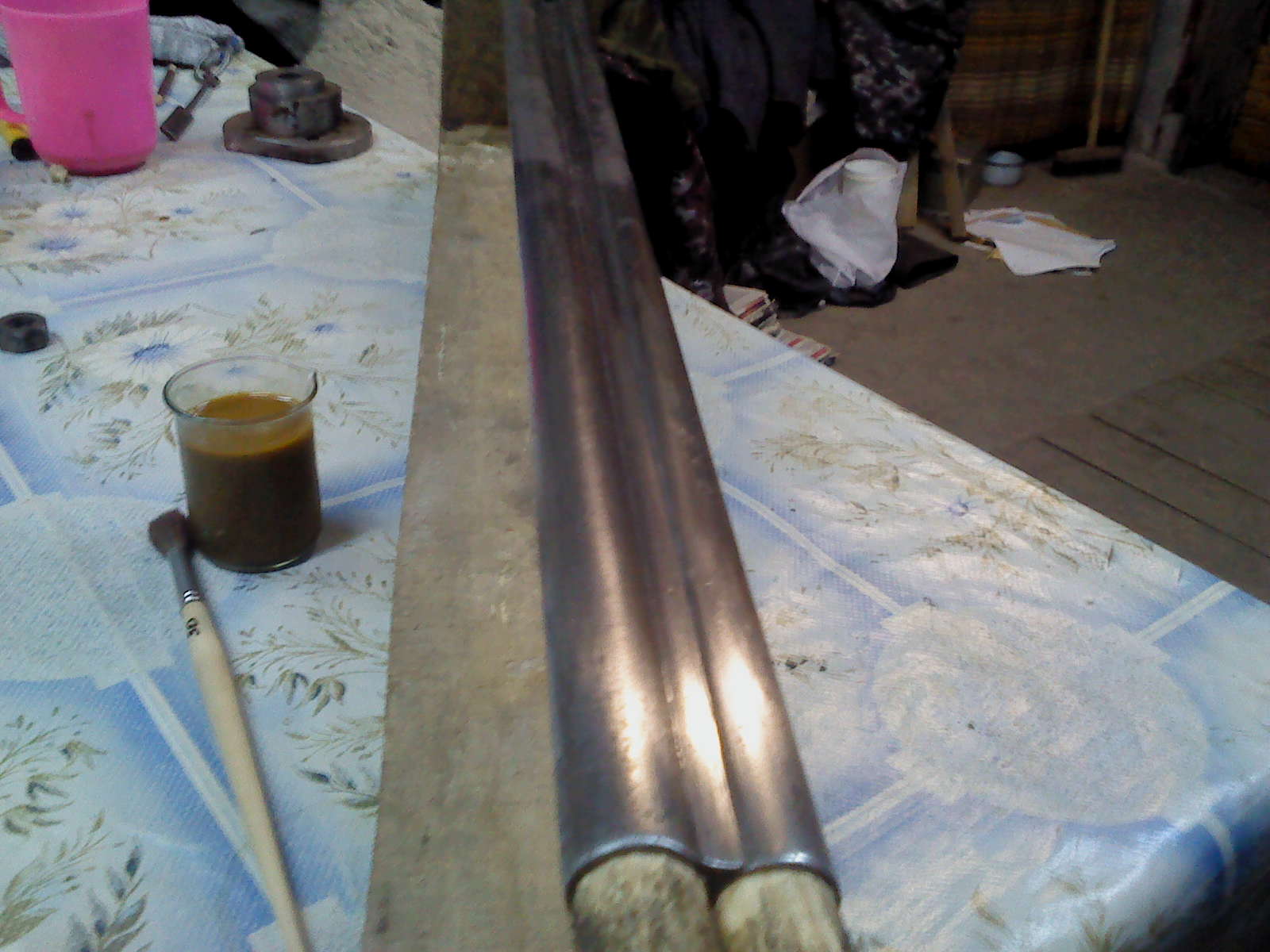

Береш набор наждачек 600,800,1000,1500 и полируеш свои железки,до зеркала,потом обезжиреваешь и в перед,чем бы ты не оксидировал главное выдерживать технологический процес,желательно рж.лак но можно клевер тока технологию как в рж.лаке а не как на пузырьке писано и будет тебе щастье.



ну да, похоже что это краска кузбасслак ткрецкий по ходу))) не могли ради престижа фирмы отворонить, не понимаю что за экономия в производстве или как придется теперь своими силами справляться.



спасибо за совет теперь осталось изучить технологию ржавоголака! результат от него как на фото? хотелось бы потемнее выкрасить интересно как бы эту краску удалить лучше? буду пробовать бензином))) фото потом выложу...



С какой стороны сверлил,если со стороны мушки то отрезать нах.. 15мм и делов то,кароче токаря хорошего и будет тебе щастье

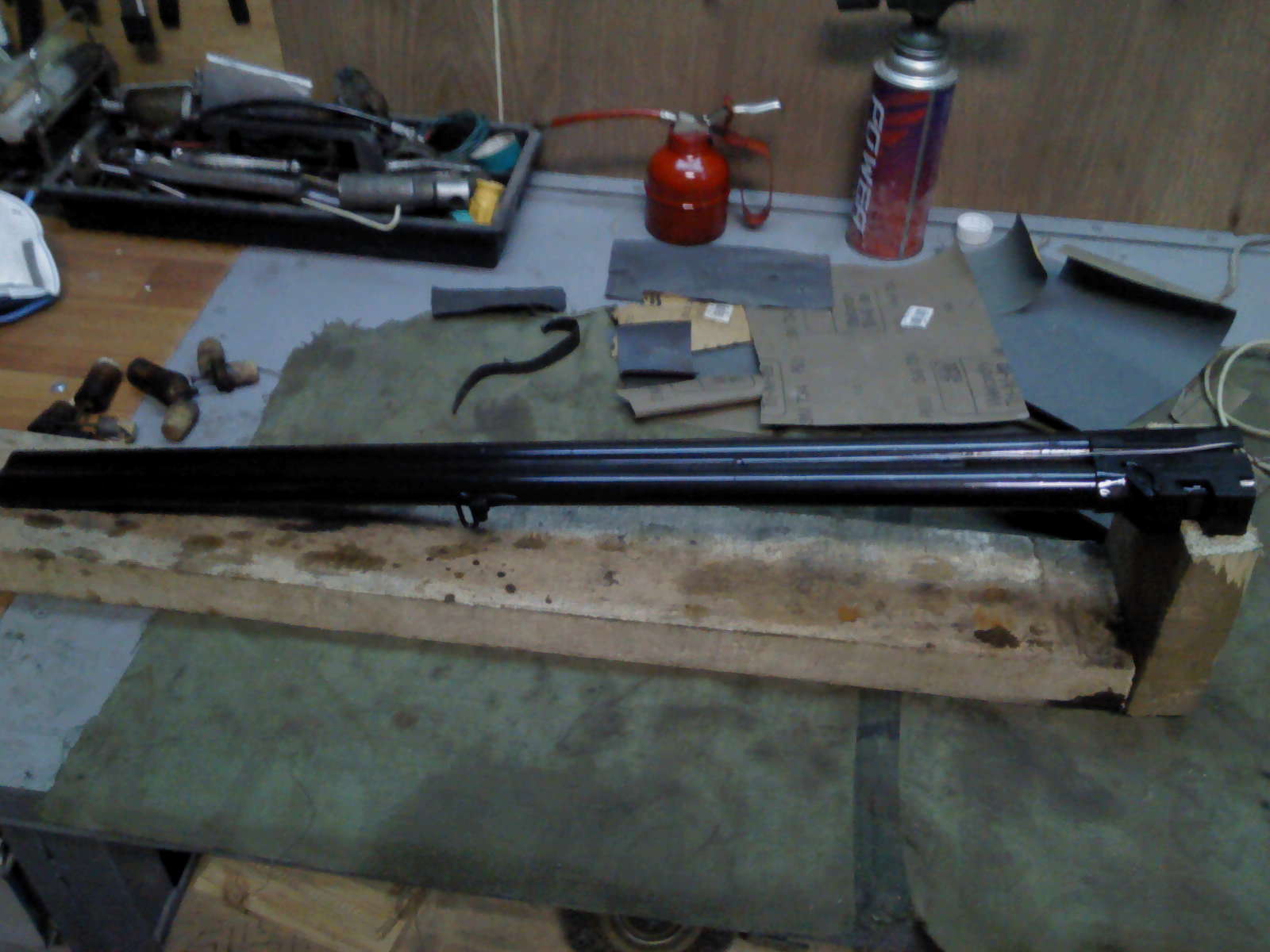

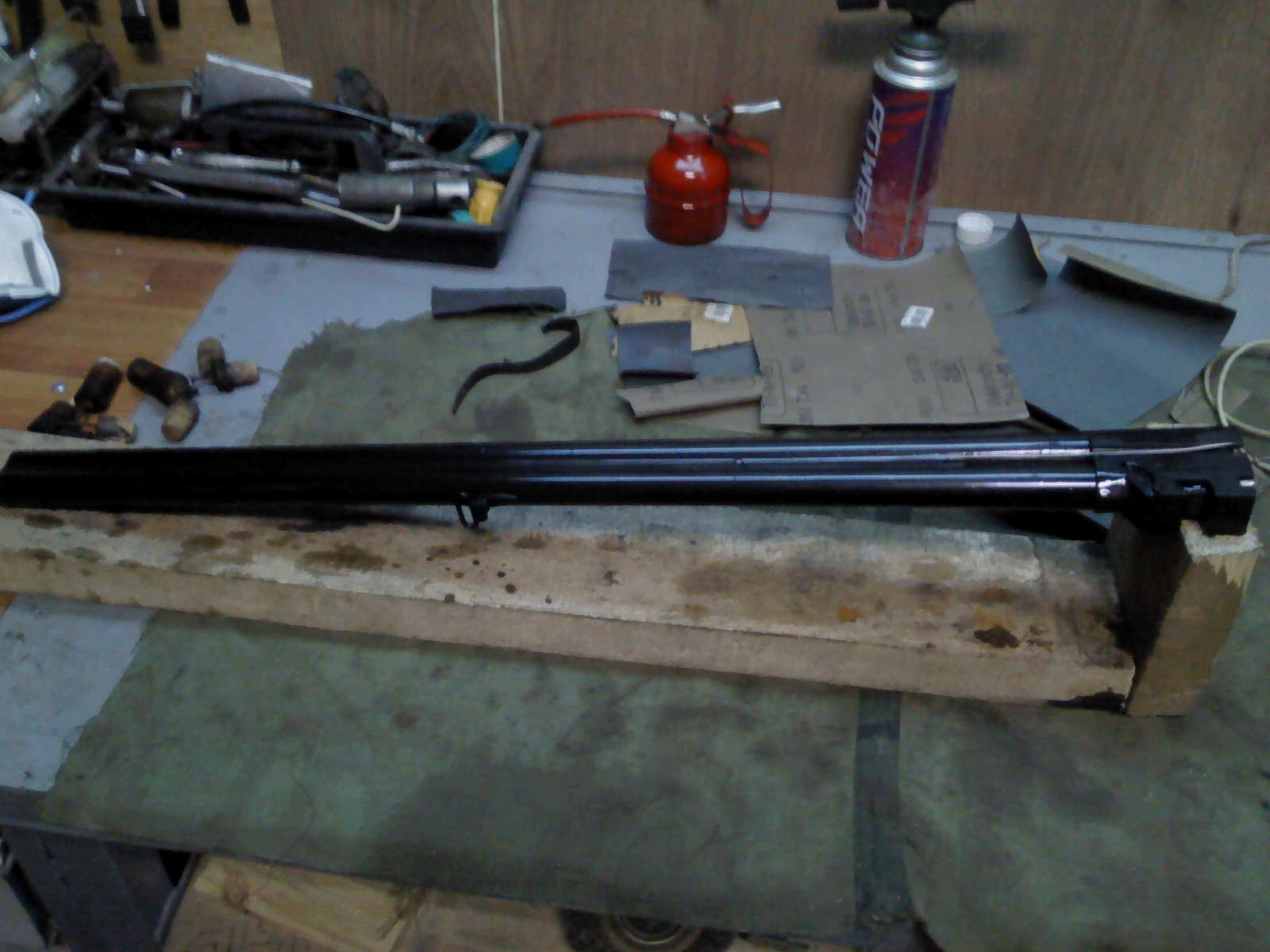

Результат зависит от подготовки и самое главное обезжиривания,если отполируешь и обезжирешь тщательно то воронение ляжет ровненько и красиво. Самое главное ни какого жира,иначе бидут пятна,после всего цыкла обязательно выварка в масле иначе по верх воронения будет появлятся ржа,масло можно самое простое М8-автол.

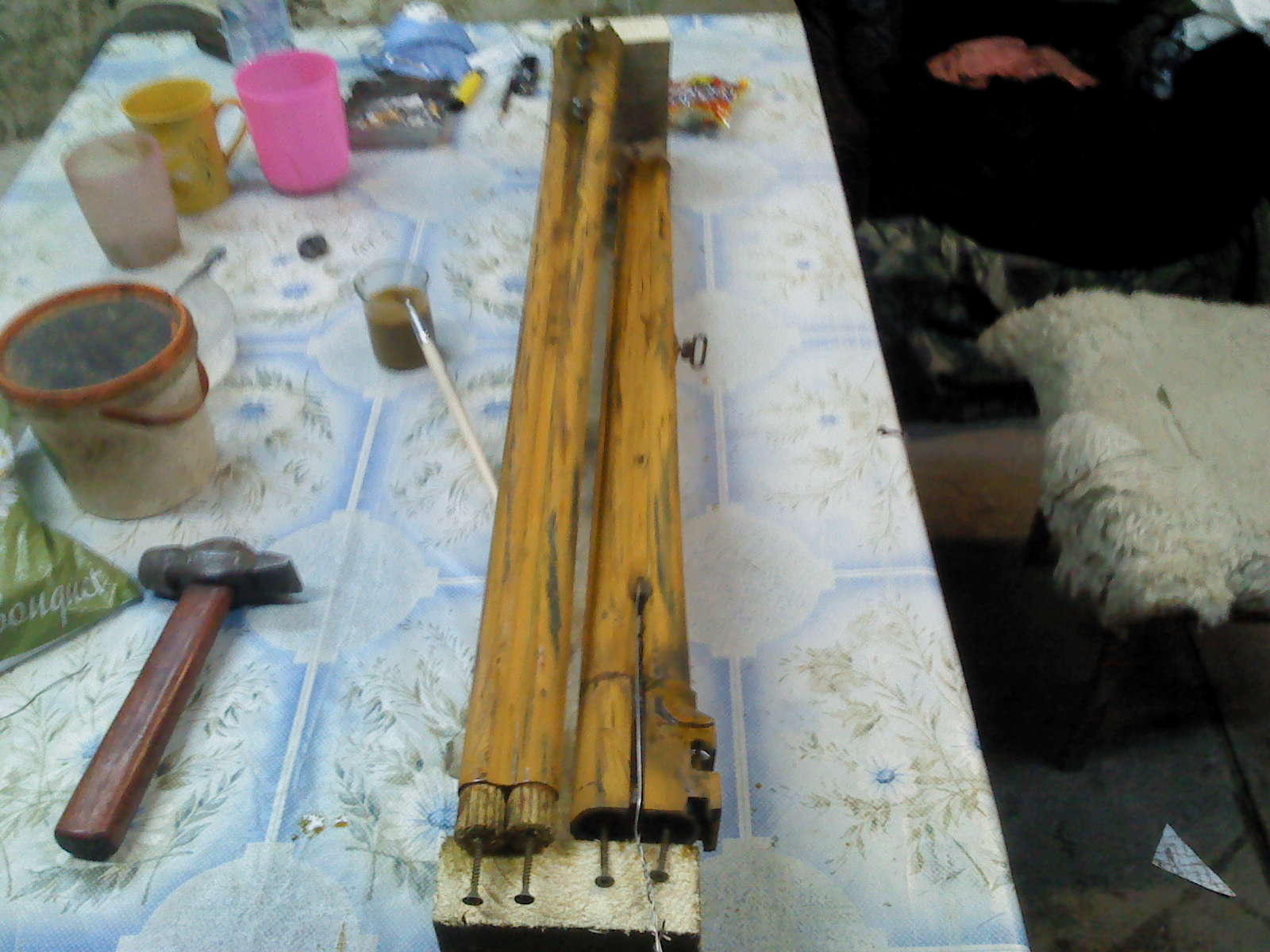

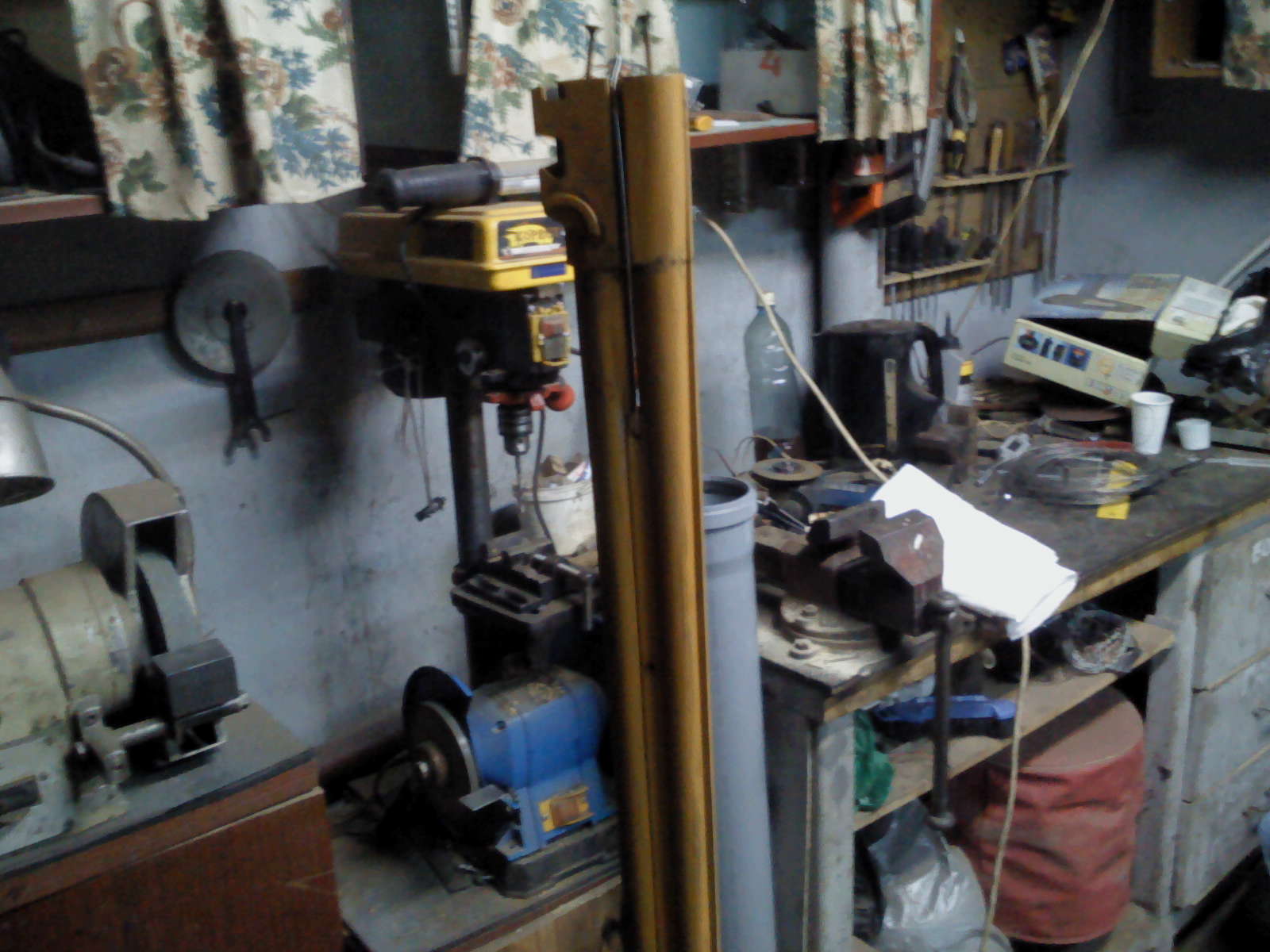

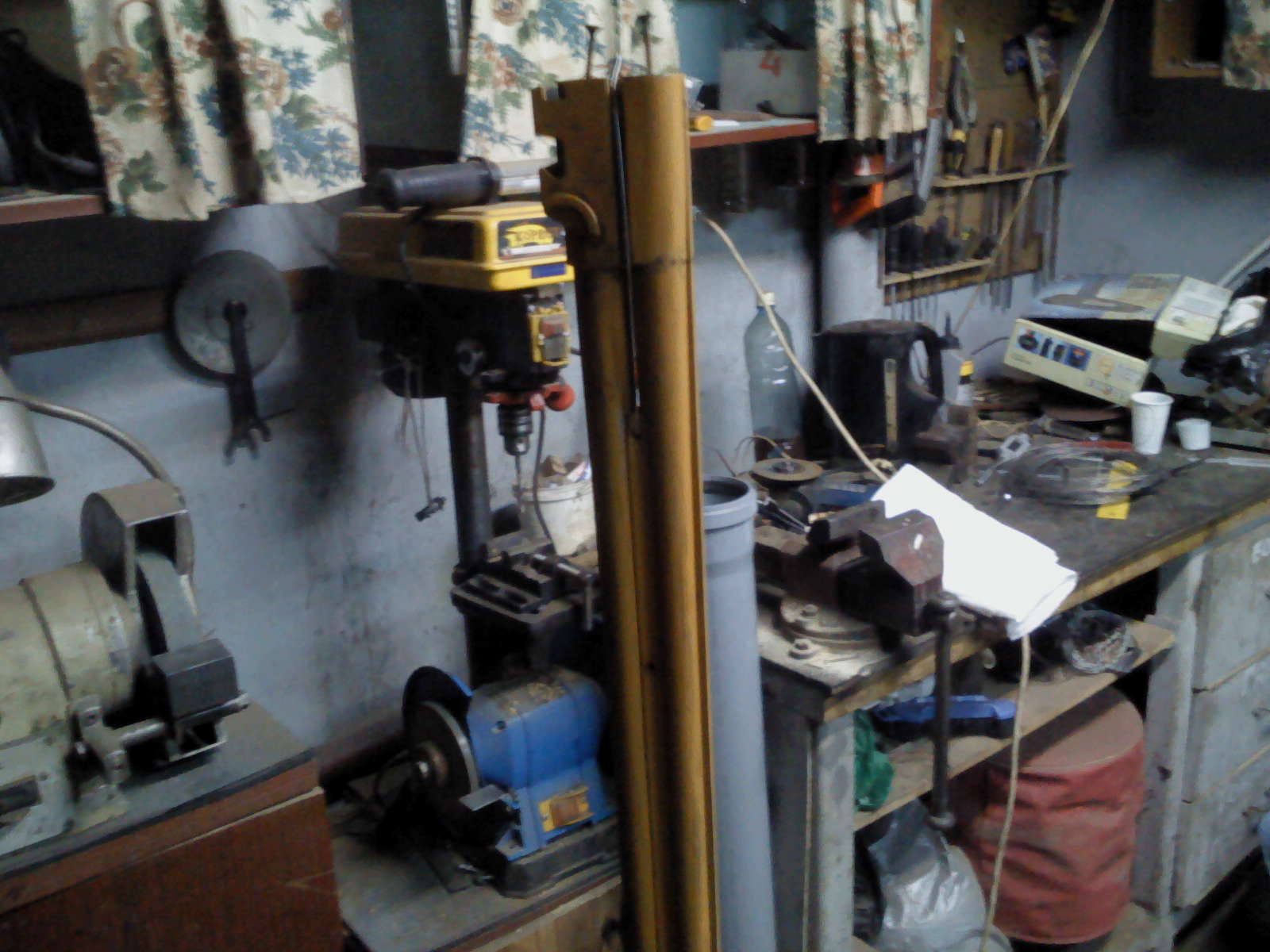

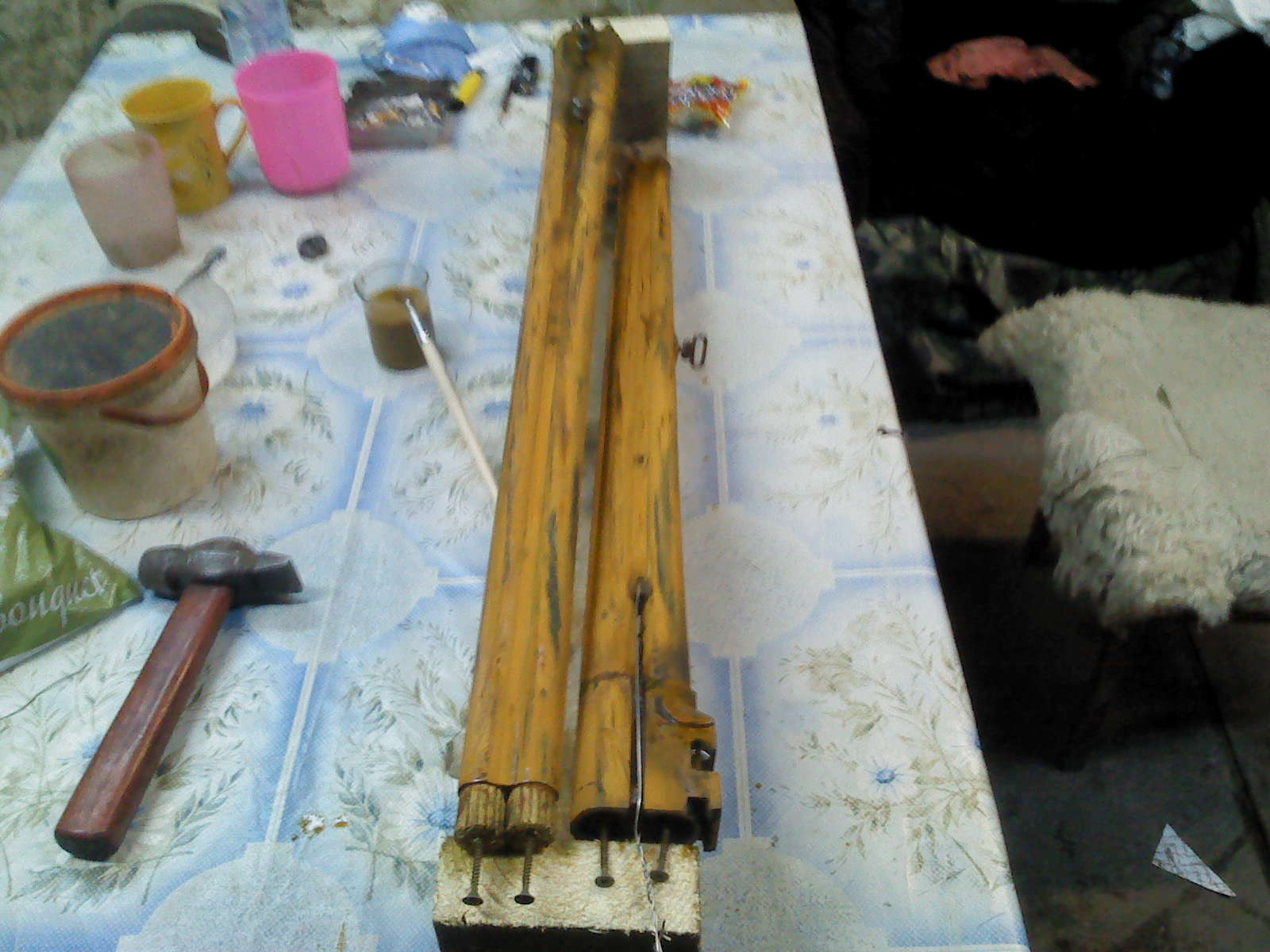

Инфа для всех,после воронения стволы ржавеют,чтобы предотвратить процес нужно вываривать в масле минут 30,даже при нанесении экспрес варонилок. Можно не плохо заворонить железку,клевером обезжириваем мажем смотрим как ложится состав,если ровненько значит все ок,сушим вывариваем,а лучше выпариваем,делаем крацевание и так несколько раз.И будет вам щастье,мог бы на этом деньги заробатывать,да времени не хватает.Так что давайте сами и безплатно.Сложного в этом ни чего нет.



Здесь где то в теме было про краску или воронение для алюминия. Поищи...



Приветствую! Почитал ваши посты, перелопатил инет, вобщем созрел на возрождение своего ТОЗика! Компоненты уже достал, в ближайшие дни собираюсь "колдовать"! Есть пару вопросов - 1) "После обезжиривания хорошо промыть проточной водой" -Мыть, используя чистую тряпку, или просто напором воды из-под крана? 2) Возможно-ли использование одной ёмкости и для обезжиривания, и для последующей варки , ну и для завершающего промасливания? Думаю после всех процессов, ёмкость возможно будет отчистить чем либо, до первоначального вида. 3)Дист. воду менять после каждой выварки? 4) При заливании в колбу соляной и азотной кислоты использовать только стеклянную лейку, или можно заменить жестянной? Заранее благодарю за ответ! P.S. Если кому-то есть, что добавить по данному вопросу, буду признателен!



спасибо! хорошая статейка!



1. Мыли просто напором холодной воды (хороший напор надо, что бы тщательно промыть). Если не смыть обезжирку - там ложиться воронение первые 1-2 цикла не будет.
2. В такой последовательности - можно А вот после промасливания в этой же емкости, придется сильно потрудиться, что бы её отмыть и использовать в дальнейшем для выварок Для промасливания мы использовали отдельную ёмкость.
3. Воду между выварками не меняли вообще.
4. Купил в хим. магазине набор химической посуды и пользовал исключительно её.



Меня постоянно напрягали блики ружейного ствола. Воронение пообтерлось, да и у нового ружья бликует. Купил карбоновую пленку (ею оклеивают авто). Обезжирил и наклеил на ствол. Моужно оклеить и другие части оружия. Пленка по цвету разная. на вкус и цвет есть выбор.



Пленка то однако еще сильнее бликует



Насколько я понимаю физику процесса, там дело не в текучести. Промасливание при температуре 105-110 градусов Цельсия необходимо для того, что бы вода (которая при нормальном атмосферном давлении кипит при 100 градусах) банально выкипела из пор оксидной пленки, равно как и ил других место ствольного блока... Фольга, 80 градусов - все это не то что необходимо...
