Капсюль-воспламенитель: виды, применение, устройство и...

Тема в разделе "Патроны", создана пользователем ВахТанк, 26 фев 2021.

  1. ВахТанк

    ВахТанк
    Игорь
    Новосибирск Ветеран

    Регистрация:
    12.10.11
    Сообщения:
    4.985
    Рейтинг:
    5.523
    Благодарности:
    2.739
    Адрес:
    Новосибирск
    Собаки:
    нет, к сожалению
    Оружие:
    гладкое
    Для затравки немного фундаментальной теории:

    Капсюль-воспламенитель



    Капсюль (капсюль-воспламенитель) — металлический колпачок с ударным составом, служащий для воспламенения порохового заряда в огнестрельном оружии. Капсюль является важнейшей составляющей охотничьего патрона, именно он инициирует движущую силу заряда. Влияние капсюля сказывается на всех компонентах патрона, он не только воспламеняет пороховой заряд в гильзе, но и создает в ней повышенное давление и температуру, что способствует возникновению достаточного форса пламени для возгорания и нормального горения пороха.
    [​IMG]
    Взрывчатое вещество капсюля, с помощью которого воспламеняется пороховой заряд, называется ударным составом, так как он легко воспламеняется от удара. Ударный состав капсюля представляет собой смесь химических веществ. В состав отечественных капсюлей-воспламенителей входят: бертолетова соль -40%, гремучая ртуть -35%, антимоний -25%. Гремучая ртуть образует вспышку, антимоний горит, повышая температуру и образуя пламя, а бертолетова соль, как источник кислорода, поддерживает горение в закрытом патроне без доступа кислорода из воздуха.

    Создание капсюля стало возможным благодаря открытию французскими химиками гремучей ртути (Бойенн, 1784 г.) и бертолетовой соли (Бертолле, 1784 г.). В 1814 году американцем Д. Шоу был создан первый капсюль в металлическом колпачке открытого типа. Позже, в конце XIX века во Франции был изобретен закрытый капсюль с внутренней наковальней — “Жевело” («Gevelot» — название французской фирмы, впервые выпустившей такие капсюли).

    Виды капсюлей
    В настоящее время используются два типа капсюлей, различающихся по конструктивному исполнению — открытые (безнаковаленочные) и закрытые (наковаленочные).

    Капсюли открытого типа
    [​IMG]
    К ним относится капсюль центрального боя (ЦБО). Это традиционный, наиболее простой вид капсюля, представляет собой стаканчик из мягкого металла (медь, сплавы латуни и алюминия), с укороченными бортиками высотой около 4 мм. На дне стаканчика впрессовано небольшое количество ударного состава, на которое сверху нанесено защитное покрытие из свинцовой или алюминиевой фольги с тонким слоем олова, пергамента или слоя специального щелочного лака. Покрытие предохраняет ударный состав от выпадения и защищает его от внешних воздействий, в первую очередь от влаги.



    При ударе бойка по капсюлю ударный состав воспламеняется, после чего пламя через запальные (затравочные) отверстия в гильзе проникает в пороховой заряд. Капсюльный колпачок при этом препятствует прорыву пороховых газов к затвору через запальные отверстия. Колпачок должен плотно сидеть в капсюльном гнезде и при выстреле оставаться неповрежденным, т.е. удар бойка не должен пробивать его насквозь.
    [​IMG]
    Наилучшие показатели капсюли открытого типа показывают при использовании их с дымным порохом.


    В продаже сейчас встречается только один вид таких капсюлей — ЦБО, он же «Центробой». Он предназначен для обычных гильз со специальной вставкой-наковальней, а также латунных гильз многоразового использования.

    Основным недостатком ЦБО считают слабую вспышку и довольно низкое давление, образуемое ударным составом данного капсюля. Однако, эти недостатки проявляются лишь при использовании капсюлей ЦБО с бездымным порохом. В этом случае, некоторые стрелки, для усиления вспышки ЦБО-1, подкладывают под капсюль (на донышко стаканчика) несколько крупинок дымного пороха. Либо, при снаряжении патронов, плотнее, чем обычно, сжимают порох в гильзе для лучшего воспламенения.

    Поскольку сейчас дымный порох практически не встречается в продаже, а современные гильзы под капсюль ЦБО почти не выпускаются, морально устаревающие капсюли открытого типа постепенно вытесняются более современными и совершенными закрытыми капсюлями. В настоящее время их распространение носит весьма ограниченный характер.

    Капсюли закрытого типа
    [​IMG]
    [​IMG]
    К ним относятся капсюли «Жевело», имеющие в своем корпусе встроенную наковаленку. Данный тип капсюля представляет собой металлическую гильзочку со шляпкой, на дне которой установлен ударный капсюль открытого типа. Капсюль удерживается в гильзе наковальней, которая упирается в защитное покрытие его ударного состава. Наковальня лежит на заплечиках гильзы и закрепляется обжатием (завальцовкой) краев дульца гильзы. Отверстие дульца иногда закрывают бумажным кружком.

    Как более современные, закрытые капсюли с наковальнями обладают значительными преимуществами против устаревших открытых. Закрытые капсюли более чувствительны к удару бойка, чем капсюли «Центробой» (примерно в 2,5-2,6 раза), более однообразны по форсу пламени (длине луча, продолжительности воздействия на пороховой заряд и количеству выделяемой тепловой энергии). Они дают мощную вспышку, крайне редко дают осечки, которые возможны только в результате грубого производственного брака. Капсюли «Жевело» рассчитаны на заряд бездымного пороха и не подходят к металлическим гильзам.


    Капсюли «Жевело» на отечественном рынке представлены моделью «КВ-21». Выпускаются трех разновидностей: «Жевело» нормальный, «Жевело-М» (мощный) и «Жевело-Н» (неоржавляющий). Продукты горения ударного состава у капсюля Жевело-Н менее агрессивны и не вызывают окисление стали.

    [​IMG]
    В настоящее время на российском рынке, кроме КВ-21 выпускаются и реализуются следующие капсюли закрытого типа — КВ-22, КВ-209 (так называемые «еврокапсюли»). Основным отличием КВ-21 от более современных отечественных закрытых «еврокапсюлей» является его диаметр — 5,6 мм, тогда как диаметр КВ-22 и КВ-209 составляет 6,2 мм, вследствие чего он не является взаимозаменяемым с КВ-22 и КВ-209. Диаметр 6,2 мм является основным стандартом для капсюлей импортных гильз. Стоит отметить, что «еврокапсюли» постепенно вытесняют КВ-21.
    [​IMG]
    [​IMG]
    Наибольшее распространение получил самый современный капсюль КВ-209 (один из лучших капсюлей на рынке), производства АО «Муромский приборостроительный завод». Капсюли КВ-209 выполнены с небольшой конусностью (на конце гильзы капсюля её диаметр немного меньше), поэтому всегда хорошо запрессовываются в гильзу. Кроме того, КВ-209 обладает большей мощностью вспышки и имеет герметизацию дульца гильзы лаком. КВ-209 полностью взаимозаменяем с КВ-22, оба капсюля идентичны по диаметру и длине, визуально отличить их можно по покрытию верхнего отверстия (дульца) гильзы — у КВ-22 это бумага, у КВ-209 — лак красного цвета, а также по наличию у КВ-209 небольшой ступеньки, сужающей диаметр к концу гильзы.

    источник: https://huntmen.ru/oruzhie/boepripasy/kapsul.html

    Последнее редактирование: 26 фев 2021
    BETEP, Полоец, Кандагач и 3 другим нравится это.
  2. ВахТанк

    ВахТанк
    Игорь
    Новосибирск Ветеран

    Регистрация:
    12.10.11
    Сообщения:
    4.985
    Рейтинг:
    5.523
    Благодарности:
    2.739
    Адрес:
    Новосибирск
    Собаки:
    нет, к сожалению
    Оружие:
    гладкое
    Краткий практический экскурс в капсюли: Cheddite, Fiocchi, Nobel Sport

    Cheddite
    CX2000 - является самым мощным, предназначен для быстрых порохов (включительно по G3000/32 по итальянским BP) при весе снаряда или дроби в пределах 32-35 гр. Цвет: медная рубашка,чёрный лак.
    CX1000 - средней мощности, предназначен для средне- и медленногорящих порохов (MB36, M92S по BP) при весе снаряда примерно до 42 грамм. Цвет: латунированная рубашка,чёрный лак.
    Далее CX50 - самый медленный и слабый по мощности: предназначен только для медленных порохов (M92S) и, частично, для любителей магнума (вес снаряда от 42 до 52 гр.примерно). Цвет: медная рубашка, красный лак.
    Капсуля Cheddite, по отзывам, самые стабильные по качеству.
    Есть особенность: у этих капсюлей при воздействии влаги лак теряет блеск, коробится и даже может осыпаться. Т.е.если капсюль серии CX были сырыми, то на лаковом покрытии останутся следы и, для серьезных охот снаряжение этими капсюлями не рекомендуется.

    FIOCCHI
    F616 - мощный капсюль для быстрогорящих порохов. Цвет: весь цвета хрома, в "окошке" бумага белого цвета.
    F615 - средней мощности. Цвет: весь цвета хрома, в "окошке" бумага оранжевого цвета. Назначение: для средне- и медленногорящих порохов.

    Nobel Sport
    (нешне похож на наш КВ).
    U688 - мощный - в "окошке" синий цвет.
    U686 - средней мощности - оранжевый цвет.
    U684 - низкой мощности - белый цвет бумаги.
    На "Нобеле" встречается очень много патронов от "Главпатрона".

    Высокая мощность: CX2000, F616, U688 - до 35гр .+ быстрогорящий порох.
    Средняя мощность: CX1000, F615, U686 - до 42гр. + средне-или медленногорящий порох.
    Низкая мощность: CX50, U684 -от 42 до 52гр. + медленногорящий порох.

    Суть всей этой писанины: Капсюля по мощности применяются так-же, как и пороха по весу снаряда. Процесс выстрела очень сильно зависит от применяемого капсюля, не менее, чем и от сорта пороха и варианта закрутки или обжима гильзы.

    Внимание ! Если капсюли хранятся во влажной атмосфере, то, через некоторое время становятся менее мощными или вообще теряют свою способность к воспламенению, поэтому, после длительного хранения или неизвестного вам хранения - делайте пробный тест капсюлей из партии, особенно, предназначенные на ответственных охот или соревнований.

    [​IMG]
    [​IMG]
    [​IMG]

    P/S: к сожалению не могу дать ссылку на источник, так как давно сохранил статью на свой ПК, но не сохранил ссылку :-\
    На авторство не претендую.

    Последнее редактирование: 26 фев 2021
    BETEP, Кандагач, танкист2 и 4 другим нравится это.
  3. Sanek_s_mc

    Sanek_s_mc
    Александр
    Алтайский край Ветеран

    Регистрация:
    31.10.18
    Сообщения:
    554
    Рейтинг:
    2.102
    Благодарности:
    930
    Адрес:
    Алтайский край
    Собаки:
    Был РОС
    Оружие:
    Мц 21-12, Тоз-34, МР-155
    Другой вопрос почему наши Муромские капсюля стоят поголовно дороже импорта (теже нобель и сх), и завод вроде работает (репортаж недавно попадался) и миллионны капсюля производится. А кв 209 - 3.6-5 рэ в рознице.... За Державу обидно! (С)
    Позолоченные?
    Или 3 колена перекупов?
    И в заводские патроны только рекорд отечественный капсуль снаряжает насколько мне известно.

    Последнее редактирование: 26 фев 2021
    Кандагач, polushvedkin55 и L~HUNTER нравится это.
  4. polushvedkin55

    polushvedkin55
    Александр
    Омск Бывалый

    Регистрация:
    11.09.19
    Сообщения:
    278
    Рейтинг:
    656
    Благодарности:
    331
    Адрес:
    Омск
    Собаки:
    нет
    Оружие:
    ИЖ-12 12кал ИЖ-12 16кал
    Нужная тема! Вся основная информация по капсюлям есть. Последние КВ-209 которые брал года полтора назад были без лака.

    BETEP и Кандагач нравится это.
  5. L~HUNTER

    L~HUNTER
    Александр
    Новосибирск Ветеран

    Регистрация:
    17.08.17
    Сообщения:
    1.600
    Рейтинг:
    2.565
    Благодарности:
    1.281
    Адрес:
    Новосибирск
    Оружие:
    ИЖ-27
    СХ-50 ни разу не видел “вживую“.
    Жевело в продаже встречал только "Жевело-Н". В былые времена встречались белого и красного медного цветов (сталь и биметал, вроде).

    Кандагач нравится это.
  6. L~HUNTER

    L~HUNTER
    Александр
    Новосибирск Ветеран

    Регистрация:
    17.08.17
    Сообщения:
    1.600
    Рейтинг:
    2.565
    Благодарности:
    1.281
    Адрес:
    Новосибирск
    Оружие:
    ИЖ-27
    КВ-21 оооочень редко встречаются в ормагах. Я их для латунек под Жевело раньше брал, теперь не встречаются....

    Кандагач и polushvedkin55 нравится это.
  7. L~HUNTER

    L~HUNTER
    Александр
    Новосибирск Ветеран

    Регистрация:
    17.08.17
    Сообщения:
    1.600
    Рейтинг:
    2.565
    Благодарности:
    1.281
    Адрес:
    Новосибирск
    Оружие:
    ИЖ-27
    Они еще и разных цветов бывают))) в зависимости от покрытия))

    Кандагач нравится это.
  8. Gennadij13

    Gennadij13
    Ветеран

    Регистрация:
    20.07.16
    Сообщения:
    781
    Рейтинг:
    540
    Благодарности:
    304
    Оружие:
    ТОЗ 120 М 1
    сх 2000 вроде то же стал другим.

    Кандагач нравится это.
  9. polushvedkin55

    polushvedkin55
    Александр
    Омск Бывалый

    Регистрация:
    11.09.19
    Сообщения:
    278
    Рейтинг:
    656
    Благодарности:
    331
    Адрес:
    Омск
    Собаки:
    нет
    Оружие:
    ИЖ-12 12кал ИЖ-12 16кал
    Да, для латунок самое то, жесткий корпус не дует как у Жевело, никаких проблем с извлечением стреляного.

    Кандагач, L~HUNTER и Sanek_s_mc нравится это.
  10. L~HUNTER

    L~HUNTER
    Александр
    Новосибирск Ветеран

    Регистрация:
    17.08.17
    Сообщения:
    1.600
    Рейтинг:
    2.565
    Благодарности:
    1.281
    Адрес:
    Новосибирск
    Оружие:
    ИЖ-27
    Да, именно поэтому)))

    Кандагач нравится это.
  11. bkm455

    bkm455
    Василий
    Томск Ветеран

    Регистрация:
    21.08.13
    Сообщения:
    4.125
    Рейтинг:
    4.713
    Благодарности:
    2.257
    Адрес:
    Томск
    Оружие:
    аерсенал Фабарм Элос 12/76.Вепрь 223rem ИЖ-27 12к. ИЖ-18МН 223rem-12/76 sporting.ИЖ-18 32к.
    Азот заряжает, не только капсуля но и пороха, отечественного производства.
    Не всю линейку конечно, но есть

    Кандагач нравится это.
  12. Gennadij13

    Gennadij13
    Ветеран

    Регистрация:
    20.07.16
    Сообщения:
    781
    Рейтинг:
    540
    Благодарности:
    304
    Оружие:
    ТОЗ 120 М 1
    Сегодня видел в магазине СХ2000 в упаковке от Азот . ЛАК ЧЕРНИЛЬНО СИНИЙ.

    Кандагач нравится это.
  13. Кандагач

    Кандагач
    Александр
    Казахстан, Актобе Ветеран

    Регистрация:
    29.06.14
    Сообщения:
    4.726
    Рейтинг:
    17.318
    Благодарности:
    1.875
    Адрес:
    Казахстан, Актобе
    Собаки:
    нет
    Оружие:
    ТОЗ 34-12
    Всем привет!
    Вышел с БАНа. Благодарен за открытие темы, поскольку особого выбора с порохами у нас нет, то очень вовремя пришло разъяснение. С Соколом были перебои и подошел Нобел Спорт, который наши парни начали осваивать. Для меня знакомство с этим порохом состоялось уже давно.
    По существу.
    Считаю добрый, старый Жевело надежным и стабильным воспламенителем, также как и КВ21 Муромского производства. Имею в работе гильзы Полиэкс и трохи Рекорд, а также, не мудрствуя, выбрал кромку на латунках под центробой (9 гильз), вплавил нутро от пластика и пользую. Разобрался для себя с цветами КВ22 - здесь очень щепетильно отношусь.
    Теперь, собираются у нас весну открывать; думаю на сезон снарядиться Сунаром 1996 года выпуска с КВ22. Имею со старых запасов, зеленоватого окраса, думаю пойдут в паре.
    Осенью, по перу, отстрелял на Сунаре малую серию, вполне удачно.

    BETEP и L~HUNTER нравится это.
  14. kislin69

    kislin69
    Михаил
    Новичок

    Регистрация:
    04.11.20
    Сообщения:
    37
    Рейтинг:
    16
    Благодарности:
    11
    Капсюль-воспламенитель для патронов

    к гладкоствольному оружию


    Известный капсюль-воспламенитель «Жевело» ГОСТ 24579-81, в котором воспламенительный состав запрессован в капсюль, размещенный в оболочке соосно с наковаленкой куполообразной формы. Воспламенение данного капсюля-воспламенителя происходит в результате динамического сжатия воспламенительного состава по оси между наковаленкой и полусферой дна колпачка в момент удара бойка. Недостатком капсюля «Жевело» является зависимость его чувствительности к удару бойка от колебания толщины и прочности металла, из которого выполнен колпачок и оболочка капсюля-воспламенителя, а также зависимость чувствительности от степени смещения вершины возникающей полусферы от центральной оси капсюля-воспламенителя, проходящей через вершину наковаленки. Однако, в данном капсюле «Жевело» даже при соблюдении соосности образующаяся в донной части полусфера приводит к разложению на составляющие силы бойка, возникающей в момент удара, а следовательно, к уменьшению составляющей, действующей в осевом направлении и предназначенной для динамического сжатия воспламенительного состава. Составляющие силы удара, действующие под углом к осевому направлению, вызывают преждевременное разрушение воспламенительного состава и уменьшение чувствительности капсюля-воспламенителя в целом, так как первоначальная плотность запрессовки нарушается уже в начальный момент углубления в него наковаленки. При этом также снижается степень динамического сжатия состава между наковаленкой и колпачком, что приводит к отказу капсюля, или имеет место разброс по чувствительности капсюля. Образование полусферы на донной части поверхности колпачка и оболочки является характерной особенностью всех известных конструкций капсюлей-воспламенителей, при этом для достижения максимальной чувствительности применяются колпачки и оболочки из цветных мягких металлов, например, меди или ее сплавов, обеспечивающих максимальный нагрев воспламенительного состава в момент удара при толщине, исключающей пробитие дна оболочки или колпачка, и прорыв газообразных продуктов в обратном направлении.

    Последнее требование ограничивает прогиб дна оболочки и колпачка, а следовательно, и чувствительность капсюля-воспламенителя и надежность его срабатывания.

    Для того, чтобы избежать перечисленных выше недостатков капсюлей-воспламенителей предложена новая конструкция капсюля-воспламенителя, которая защищена патентом РФ № 2256148 (приоритет от 24 марта 2004 года). В новом капсюле-воспламенителе (см. рис.) наковаленка 3 заподлицо запрессована внутрь колпачка 1, а оболочка 2 выполнена в виде тонкостенного цилиндра с фланцем на торце цилиндра со стороны дна запрессованного в цилиндр колпачка и с изгибом стенки цилиндра с другого торца на 180° во внутрь с радиусом на 0,10 - 0,15 мм больше половины толщины стенки колпачка, а длина цилиндра выбрана такой, чтобы наковаленка упиралась во внутренний изгиб торца цилиндра. Данный капсюль-воспламенитель прост в изготовлении. Инициирование ударно-воспламенительного состава 4 осуществляется от прогиба только дна колпачка 1 от удара бойка ружья, что обеспечивает концентрацию силы удара бойка на ударно-воспламенительный состав 4. Для увеличения жесткости удара на ударно-воспламенительный состав наковаленка 3 опирается на загиб торца оболочки. При такой конструкции капсюля-воспламенителя возможный сдвиг колпачка 1 от удара бойка не уменьшает силу удара на ударно-воспламенительный состав 4. Для изготовления сборного элемента предлагаемого капсюля-воспламенителя (колпачок, ударно-воспламенительный состав и наковаленка) можно использовать прогрессивные технологии как при изготовлении капсюлей-воспламенителей типа «BOXER». Затем этот сборный элемент запрессовывается в оболочку 2. Кроме того такое выполнение оболочки с загибом позволяет даже в случае, когда наковаленка запрессована внутрь колпачка не точно с допусками 0,05 - 0,1 мм, всегда жестко опереть её на изгиб оболочки.

    BETEP нравится это.
  15. kislin69

    kislin69
    Михаил
    Новичок

    Регистрация:
    04.11.20
    Сообщения:
    37
    Рейтинг:
    16
    Благодарности:
    11
    Уважаемые охотники в 2004 году в Росси изобретен новый капсюль-воспламенитель для гладкоствольных патронов по патенту РФ №2256148. Материалы патента стали основой для многочисленных новых патентов по повышению надежности воспламенения пороховых зарядов в патронах при выстреле из стрелкового оружия.

    BETEP нравится это.
  16. kislin69

    kislin69
    Михаил
    Новичок

    Регистрация:
    04.11.20
    Сообщения:
    37
    Рейтинг:
    16
    Благодарности:
    11

    BETEP нравится это.
  17. Gennadij13

    Gennadij13
    Ветеран

    Регистрация:
    20.07.16
    Сообщения:
    781
    Рейтинг:
    540
    Благодарности:
    304
    Оружие:
    ТОЗ 120 М 1
    @kislin69, Капсюль то где взять?

    BETEP, L~HUNTER и ВахТанк нравится это.
  18. ВахТанк

    ВахТанк
    Игорь
    Новосибирск Ветеран

    Регистрация:
    12.10.11
    Сообщения:
    4.985
    Рейтинг:
    5.523
    Благодарности:
    2.739
    Адрес:
    Новосибирск
    Собаки:
    нет, к сожалению
    Оружие:
    гладкое
    он, в обще, производится ? ...или только изобретен?
    конретика какая то есть для обычного потребителя: название/маркировка, для каких зарядов рекомендован, кем произодится..

    Последнее редактирование: 2 мар 2021
    BETEP, Мухомор, Sanek_s_mc и 3 другим нравится это.
  19. bkm455

    bkm455
    Василий
    Томск Ветеран

    Регистрация:
    21.08.13
    Сообщения:
    4.125
    Рейтинг:
    4.713
    Благодарности:
    2.257
    Адрес:
    Томск
    Оружие:
    аерсенал Фабарм Элос 12/76.Вепрь 223rem ИЖ-27 12к. ИЖ-18МН 223rem-12/76 sporting.ИЖ-18 32к.
    Скорее всего это разговор про КВ 209 идет

  20. Gennadij13

    Gennadij13
    Ветеран

    Регистрация:
    20.07.16
    Сообщения:
    781
    Рейтинг:
    540
    Благодарности:
    304
    Оружие:
    ТОЗ 120 М 1

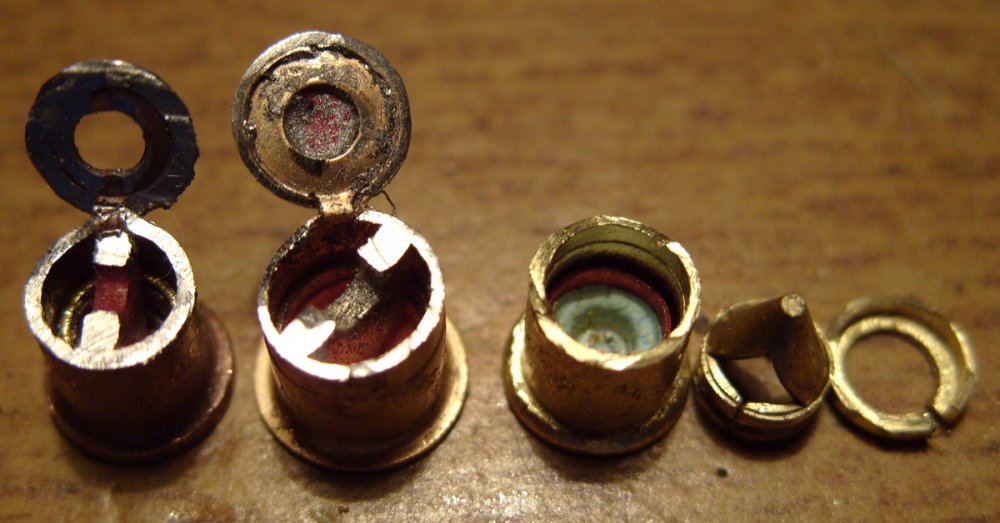

    Слева направо - КВ-21, КВ-209, Жевело (три части) 2500412.jpg
