Аддитивные технологии (3d) для охоты и жизни

@Anti969, увы, нет...нельзя...
Ну право слово, Николай, я же выше писал, что выложу модель в открытый доступ...
Правда, чуть позднее...Дело в том, что в процессе оценки этой пробной версии у меня возникли кое-какие мысли по модернизации...Модель уже поправлена и запущена в печать...Но распечатается она не ранее, чем к трём часам ночи (Магаданского времени)...К сожалению пластик от Hi-Tech Plast своеобразного качества (у меня ПЕТГ только от них остался) и не позволяет печатать с нормальной скоростью...Так что только завтра выложу отчёт и обе модели, чтоб не разгонять их по разным постам...Так что потерпите чуток, пожалуйста...Всё непременно будет...
И к слову, если Вы сами печатаете, то буду рад Вашему участию в поддержке темы...Модели годятся не только пригодные в охотничьем приложении...Туризм, полевой быт и т.п. Если есть собственные наработки, которыми не жаль поделиться, то тоже было бы здорово...



В качестве идеи- транспортировочная защита оптоволоконной мушки на стволе МР-153



@Vladi, идея хорошая, и не только в части защиты мушки, но и для тех, кто часто по буреломам пробивается...Модель несложная, но нужны размеры...У меня есть 155-я в хозяйстве, но она 20-ка и без оптоволокна...



Возможности увлечения намного превышают мои...

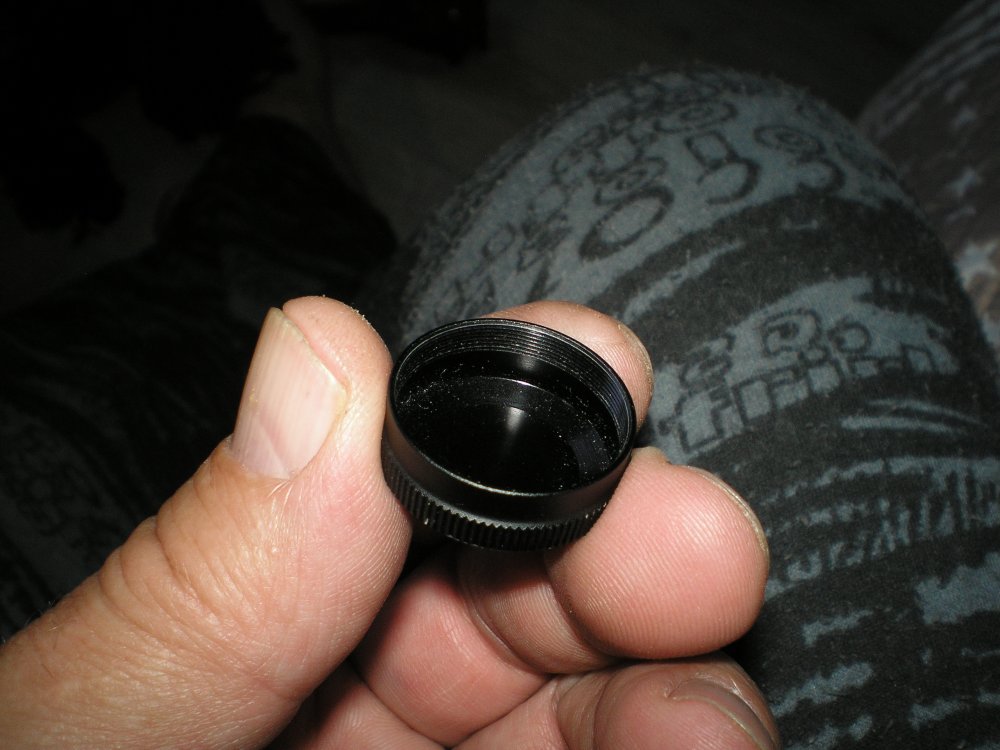

Указанные прицелы я не нашел, но вопрос меня не отпустил... На данный момент попробовал воссоздать нечто похожее на крышку для своего прицела...Проблема в том, что программа, в которой я пробую свои силы, резьбы выдаёт стандартные по ГОСТ или ISO, а у прицелов резьбы мелкие...Пока мне это недоступно...Нарыл урок по моделированию, но на иероглифах, а я в них ни бельмеса...

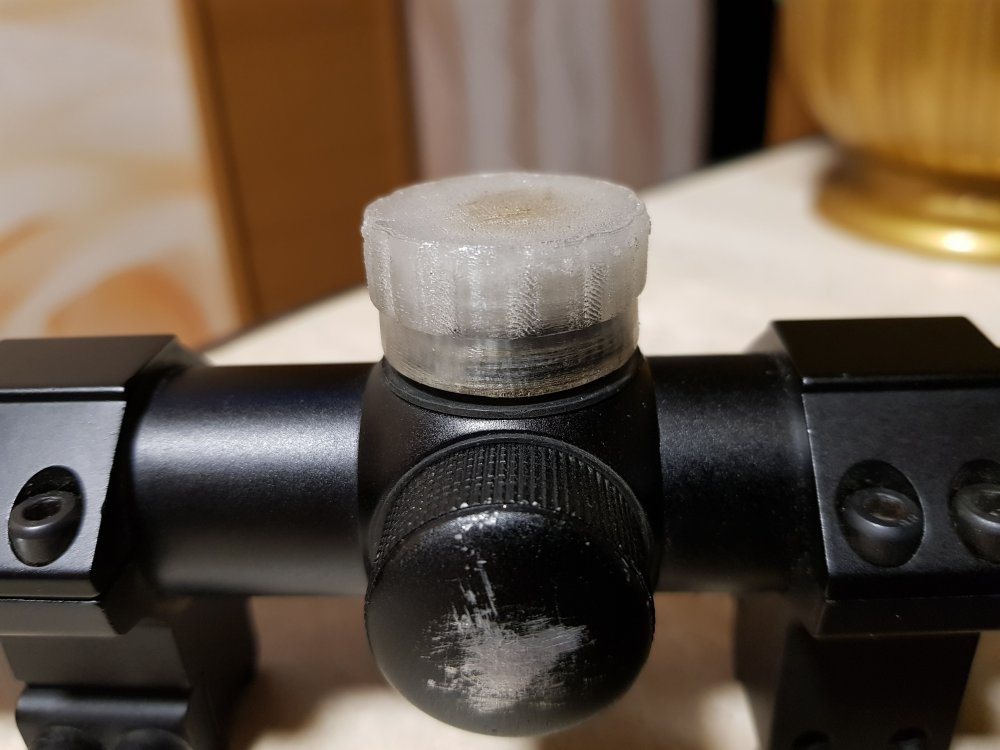

Ударив в бубны ума своего, попробовал кое-что...Ну что сказать, что попробовал, то и получилось...
Выводы сделаны, мыслишки есть...



по моему, то , что надо
ждем файл для скачивания. За ваши старания спасибо большое!
P.S. Илон Маск - это мужчина...., известен в интернет кругах технологичой продвинутостью и кучей личных денег, на ней заработанных



Да знаю я, кто такой Маск...Но так же веселее...
И да, чуточку погодите, пожалуйста...Буквально часов через 12 планирую представить второй вариант...Может и раньше...Зависит от того, как быстро я поразгоню на работе всех... Потом, в принципе, выложу обе модели, а там уж выбирайте, кому что милее...
А я, пока печать идёт и немножко не спится, пойду для прицела защиту линз накидаю (что ещё стрингами называют)...



Интересная тема)



Дабы не томить желающих, обработку второй версии пока тоже не проводил...

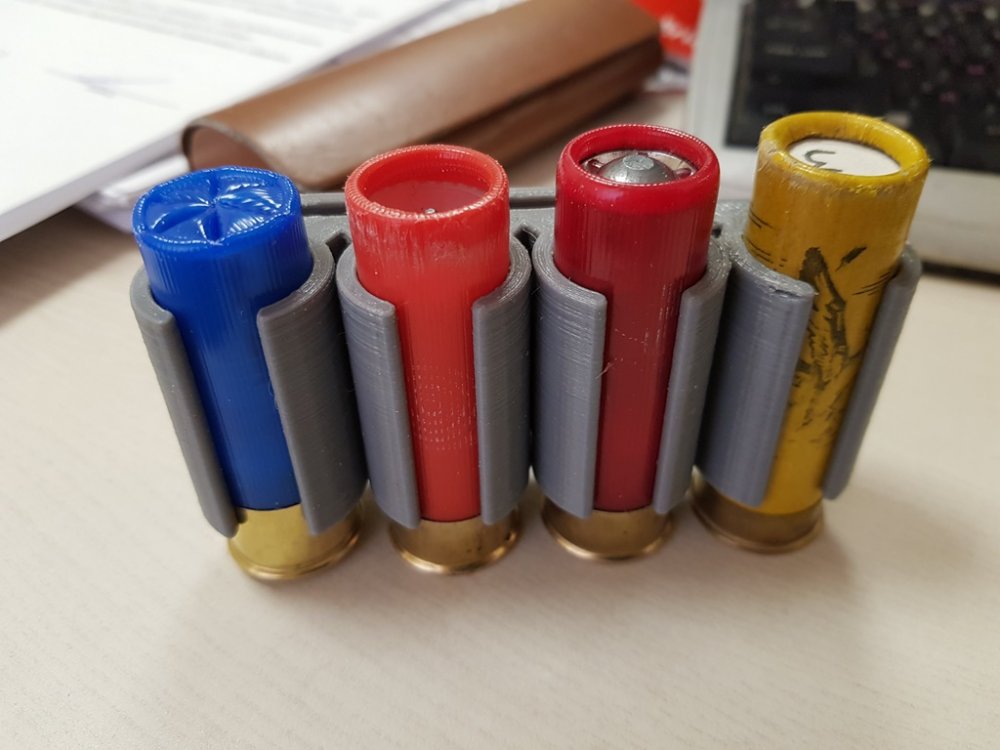

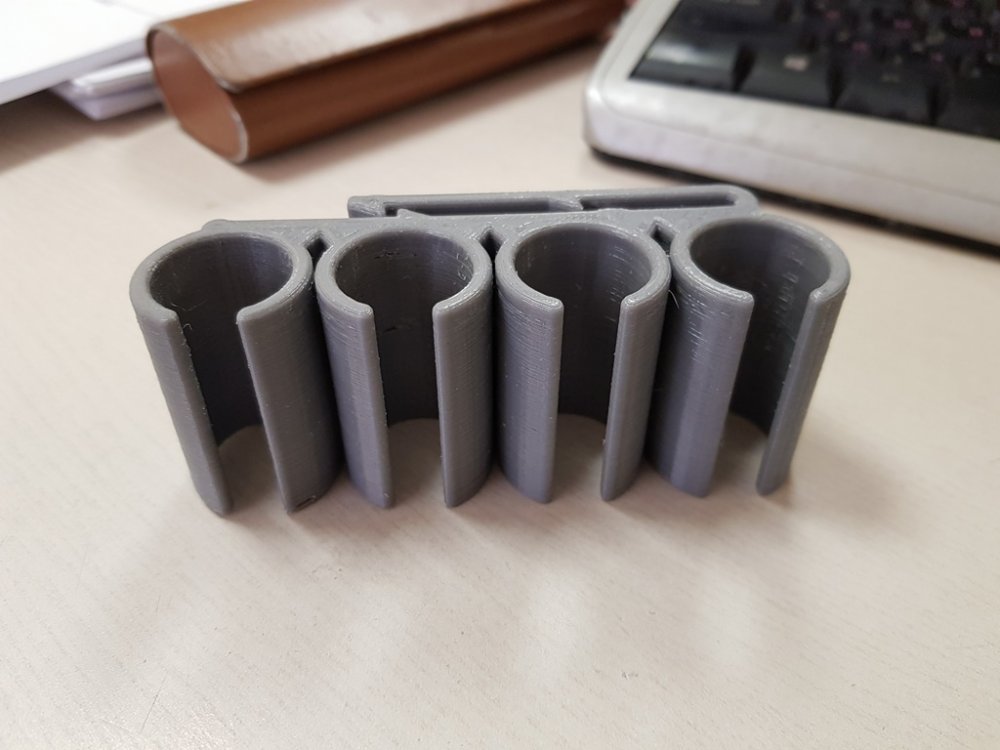

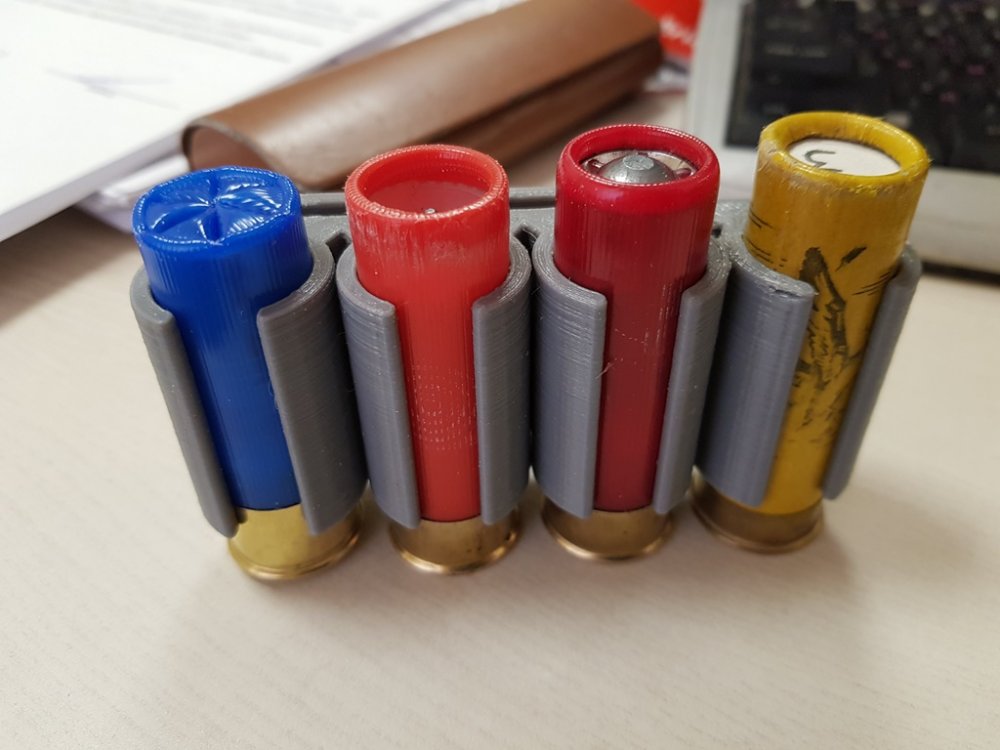

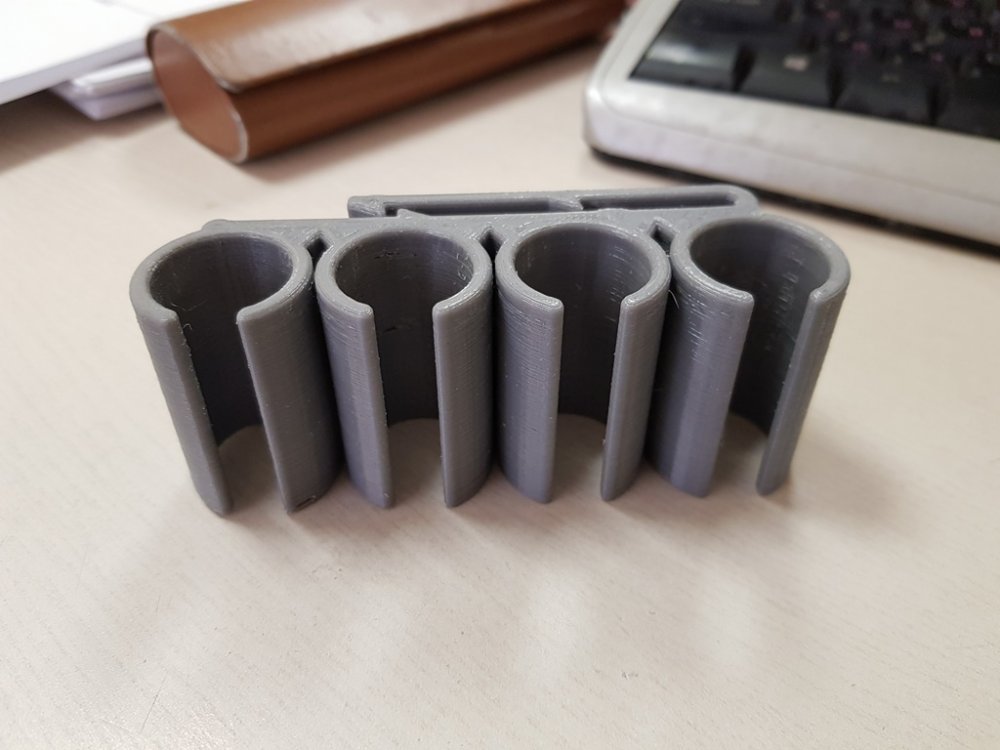

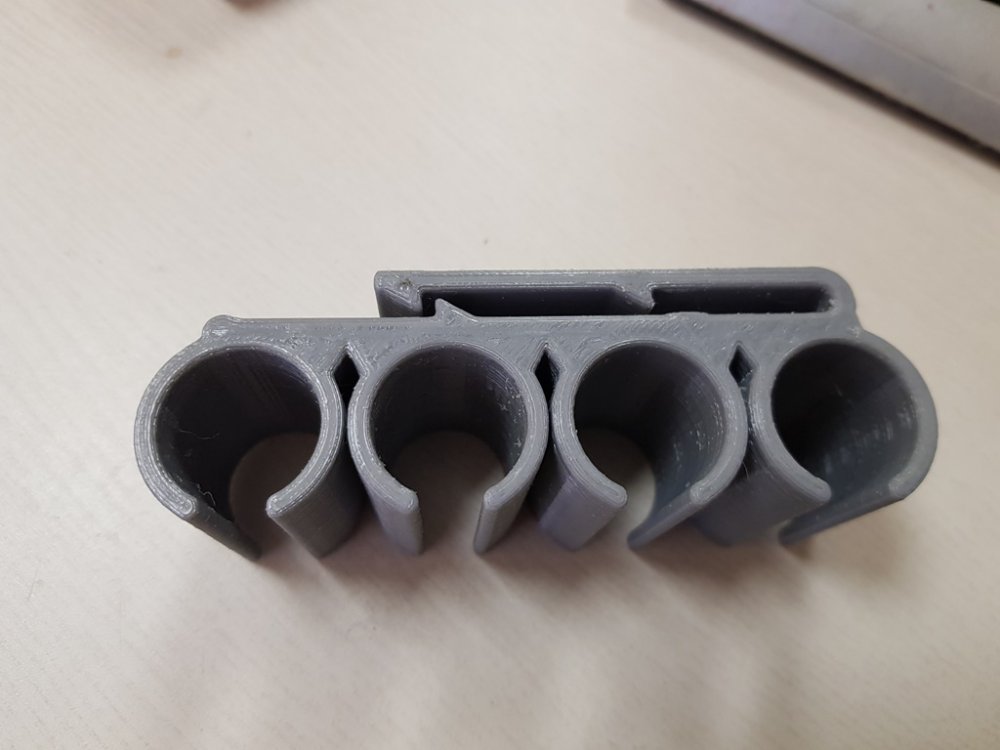

Что выявило сравнение, да и вообще опробирование: 1. изделие имеет право на существование, пожалуй; 2. усилие удержания при необходимости "регулируется" под свои патроны элементарной наждачкой; 3. вторая версия позволяет удобнее выпихивать патрон пальцем при изъятии, поскольку вырез шире...


Ну и в архиве, разумеется, файлы...Кто есть кто, я полагаю, из названий понятно...
Печать пробников проведена из PETG, с заполнением 100%.
И да, файлы из архива обычными средствами открыть на компе не выйдет...Файлы этого формата открываются в слайсере - программе, которая формирует G-code (перечень команд для ЧПУ), поэтому не огорчайтесь, если простой клик на ярлык файла не откроет его...



@Ёжиковод, крышки - ваще ОГОНЬ, а если бы были потемнее цветом, им бы цены не было!
Мне можно на что-то рассчитывать?



Это пока просто тоже пробники, но к сожалению, остался нужный пластик только такой и серый...и то уже "хвостики"...Заказал немного...Там ещё и чёрный должен будет нарисоваться, но когда привезёт почта, никто не знает... Надеюсь, что месяц-полтора им хватит...
Что до крышек...С крышками нужно ещё мне поработать с моделью...Не всё меня устроило, есть повод для работы над ошибками...Такую мелкую резьбу, даже если я её смогу замоделить, всё же мои принтеры могут не вывезти...Точно не знаю, просто предполагаю, исходя из ряда параметров...Сопла у меня в комплекте только 0,4 мм, а желательно бы помельче...Но есть мыслишки по иному варианту реализации...

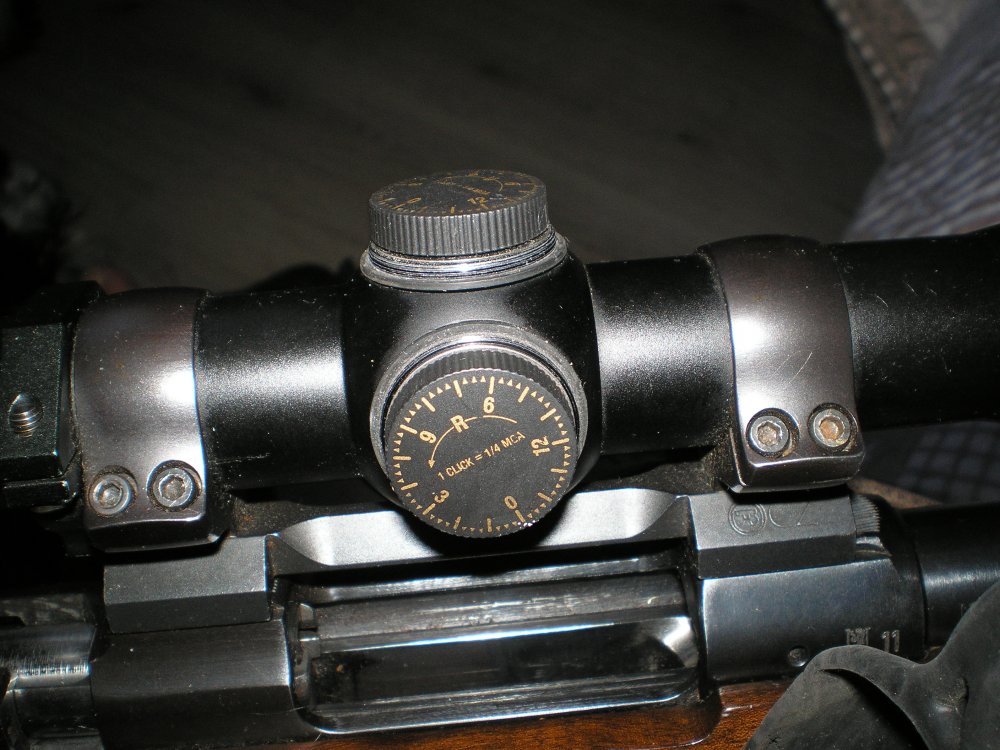

Только есть вопрос: можно несколько замеров сделать?..Первый - просто внешний диаметр резьбы измерить..Без шага/профиля и прочего, просто штангелем по внешней границе резьбы...А если фартанёт и диаметры совпадут с моей Таской, то у меня и "манекен" для примерки будет...Второй - высоту башенки от привальной плоскости крышки до самой верхней точки башенки (ну, если там, например, винтик высовывается выше плоскости, то по нему)...И хорошо бы фото прицела именно в зоне резьбы, чтобы я увидел высоту резьбы и вообще общий вид башенки...

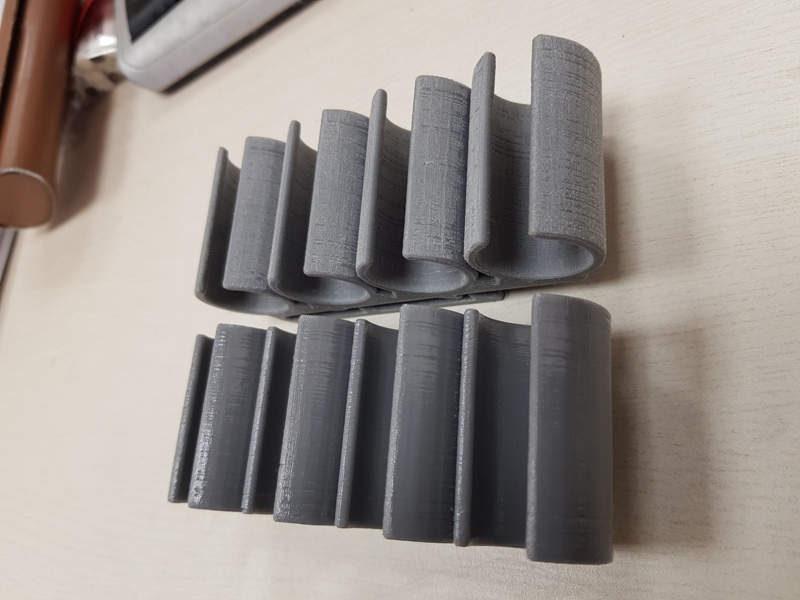

А тем временем, разогнав "ежей и белок" и чуток "забив" на работу, слегка прошелся ДХМ (дихлорметан...он же - метиленхлорид) по второму пробнику...
Полагаю, что хоть фото и не ахти, но разница видна...А если ещё и механически бы приложиться потщательнее перед химобработкой, то вообще разница была бы...Можно было и печать задать с другими параметрами, но время бы увеличилось здорово, а это всего лишь пробники, отработка концепции, так сказать...

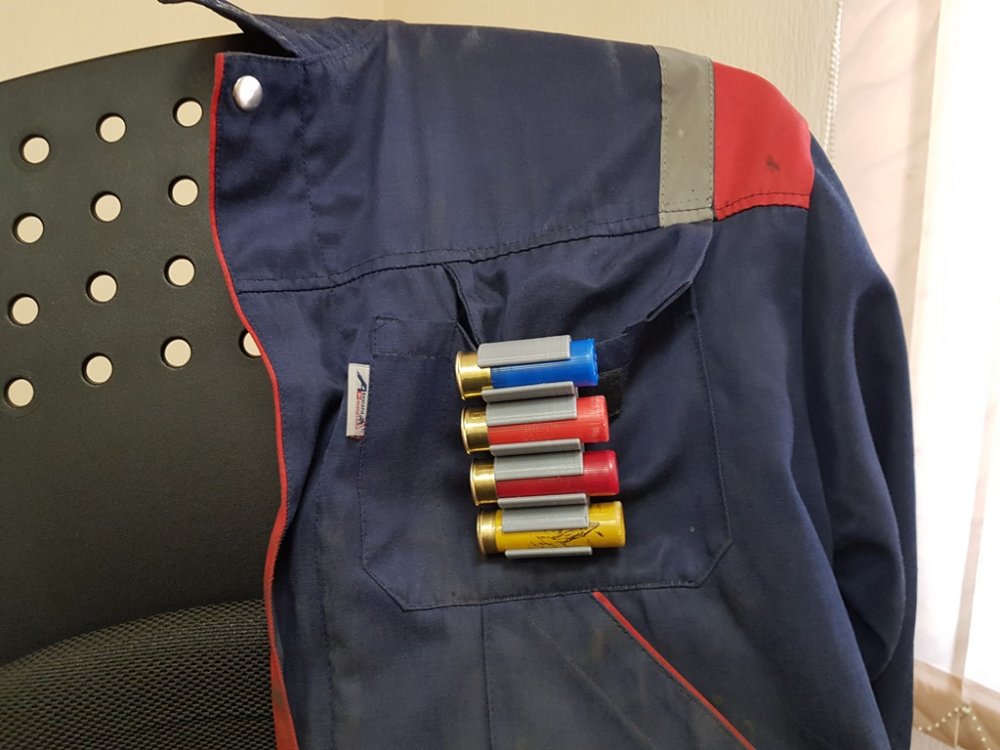

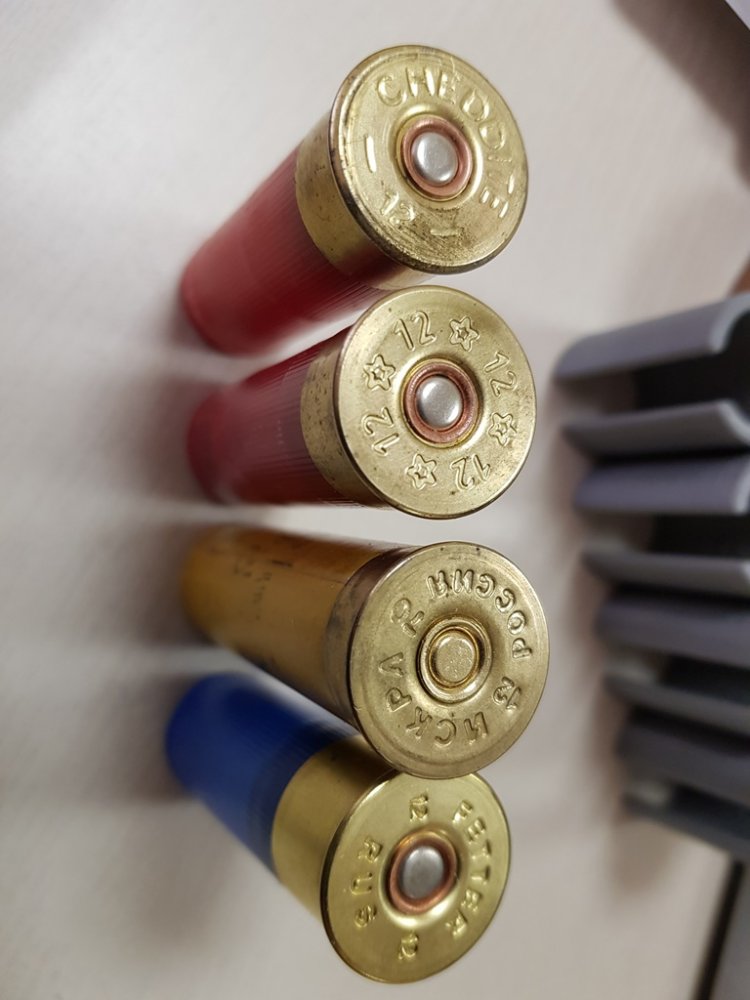

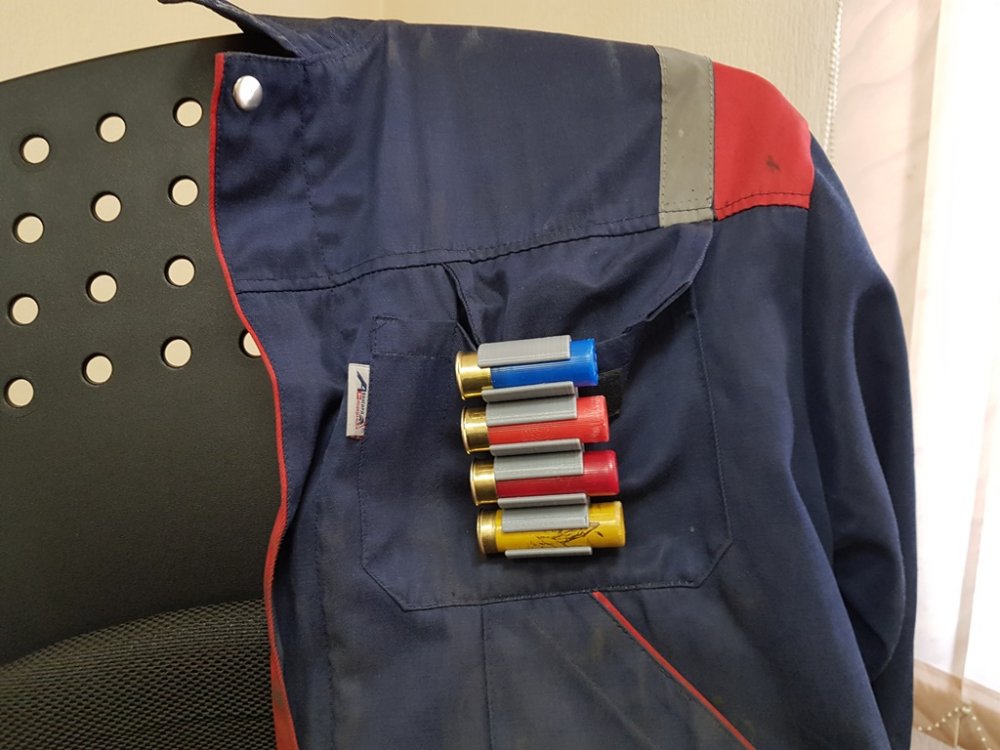

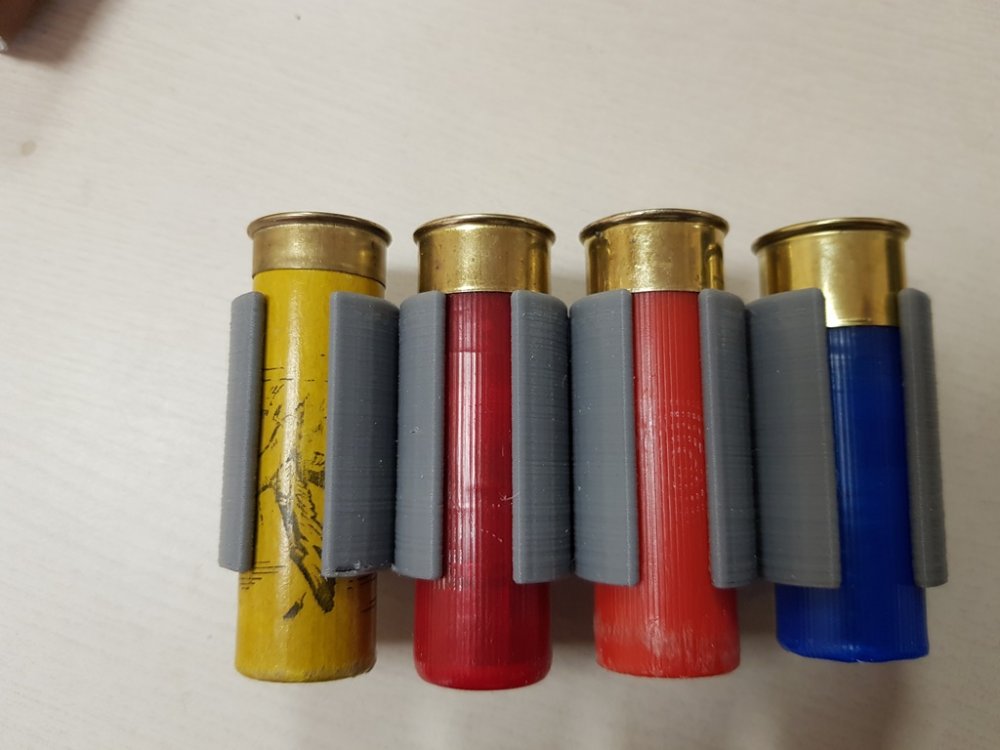

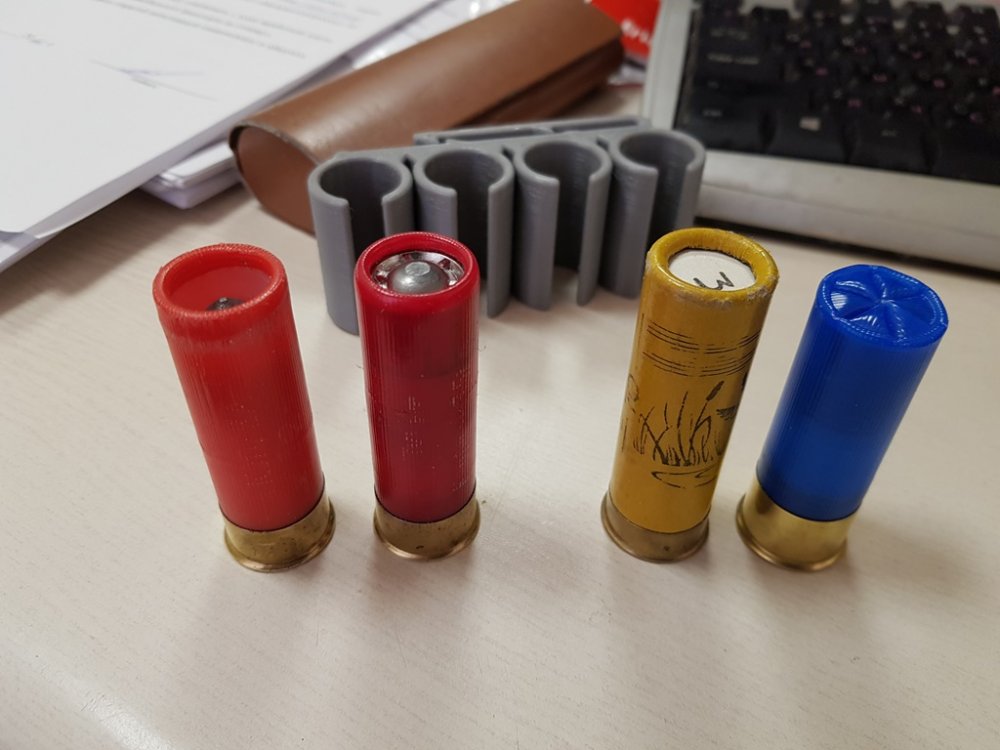

Так, коллеги, после небольшой механической и химической обработки держатель "Открытый" был опробован вновь...Все пластиковые гильзы себя ведут с ним крайне дружелюбно и изымать их куда удобнее, чем из "Закрытого"...Проверялось непосредственно на кармане, к сожалению, не охотничьей куртки, а пиджака...Но тут уж...
Дальнейшие планы - держатель "Закрытый" механическим путём перевести в формат "Открытый"...Спилю нафиг всё лишнее...
Так что вот, рекомендую миновать промежуточный этап в виде "Закрытого" и последующие ненужные пиления...сразу делать "Открытый"...
Вот так:
делай раз


делай два


делай три



Эх...Не было у меня принтера, когда в прошлом году свои двудулки распродал...



жаль, некуда лайк поставить в этой теме. потому просто говорю: спасибо, Андрей!Щаз буду пробовать скачать ваш файл и переслать умному зятю



Понимаю, время сейчас такое...Оно нынче, кому как, а по мне

дороже охринелиона кнопочных лайков...
И да, не стОит благодарности...Мне самому было интересно...



спасибо за файл! Уважение за труд

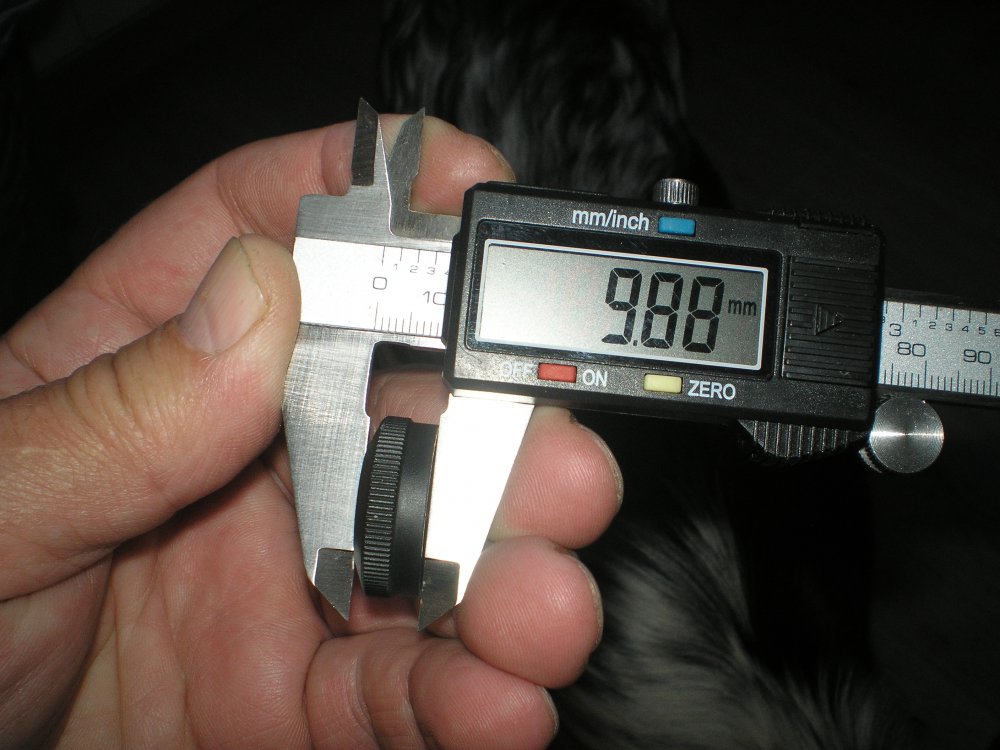

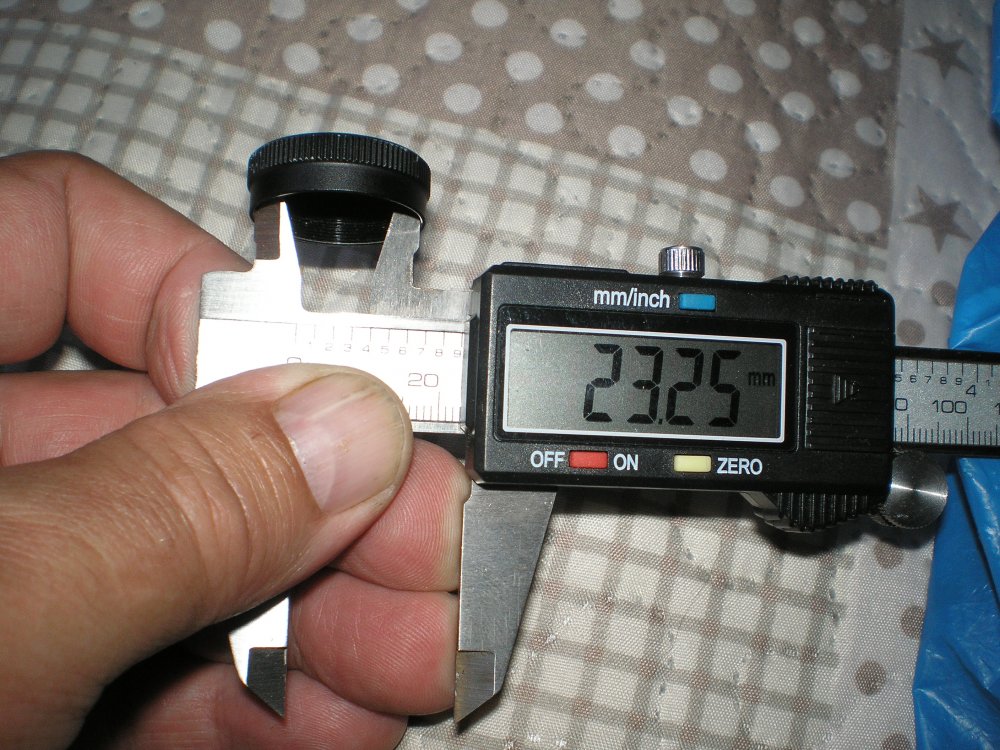

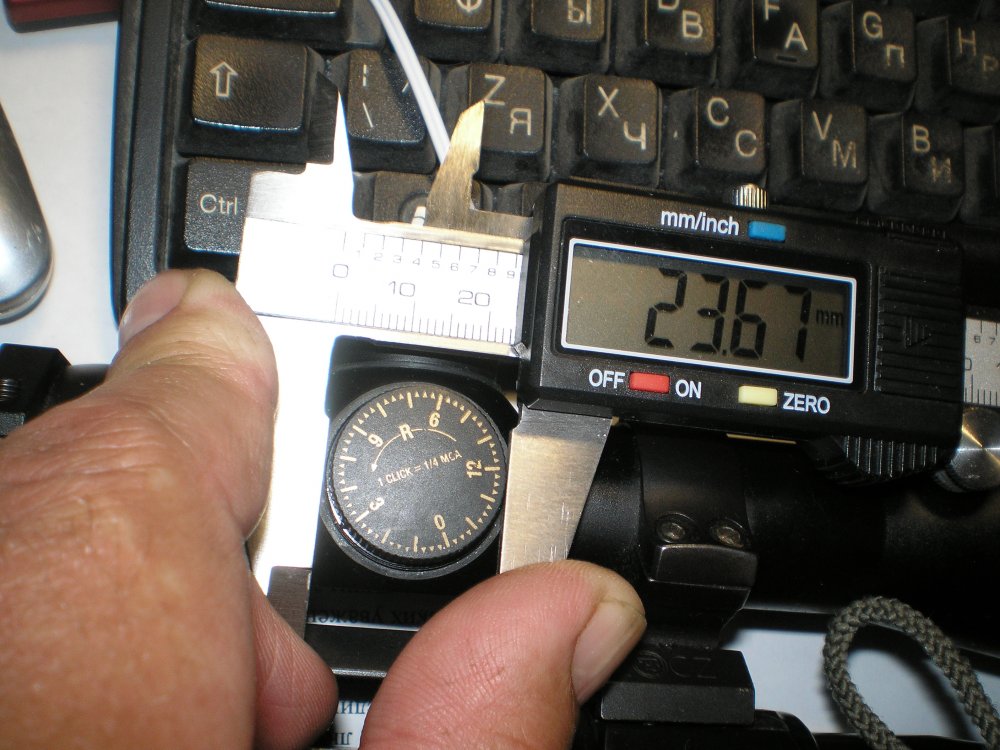

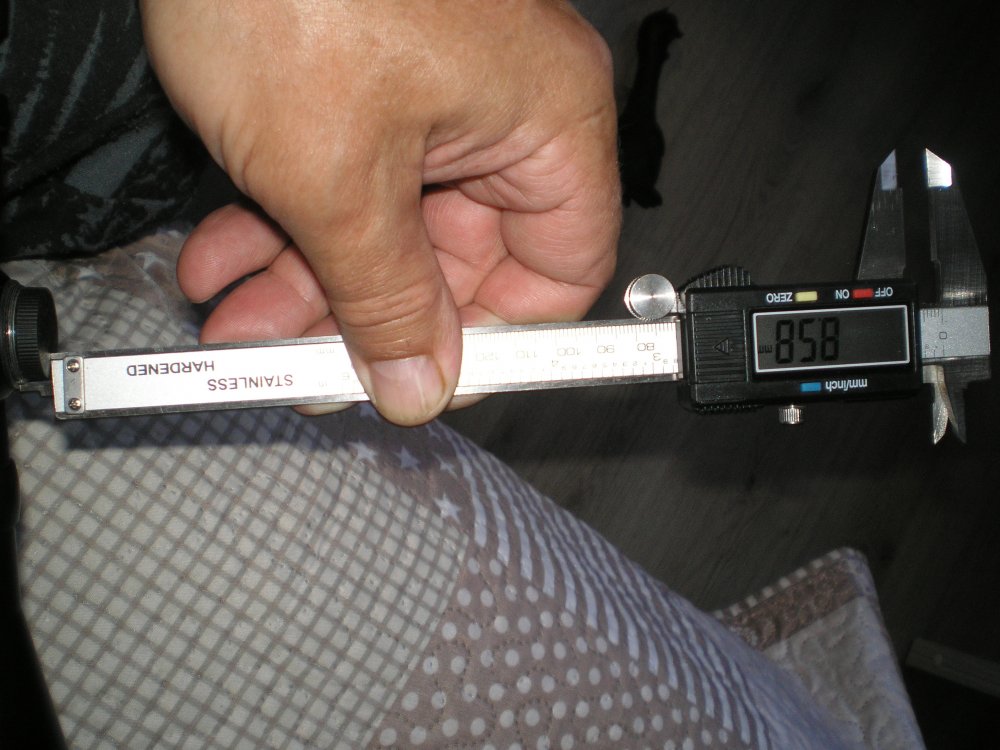

@ДМБ2011, отлично...Информация принята...Блин, так мало резьбы...Ладно, буду что-то соображать, глядишь и выйдет чего...может даже путнего...



Так...Пока печатались детальки для использования на одной из моих работ, был занят тем, что пытался по полученным размерам найти параметры резьбы...Не то, что я научился резьбу моделировать , просто именно по этой причине (отсутствие навыка моделирования резьб) хотел попробовать найти метчик подходящий и уже с его применением изготовить крышку, очень уж небольшой резьбовой участок на прицеле...Увы...только близкие в какой-то мере...Купить метчик или плашку вне какого-нибудь набора, да ещё и с весьма нетиповой резьбой в нашем "мегаполисе" - утопия...
Поэтому только вариант тугой посадки крышки на резьбу...Или же можно сделать буртик невысокий внизу крышки, чтоб он втугую на резьбу садился...
Или же некий аналог "стрингов", как на линзы...



Всем привет! Зять распечатал по файлу Андрея, вроде ок получилось.
Спасибо Ежиководу!



Ну, хорошо, что всё хорошо...
Надеюсь, что не забудете про эту тему...Мало ли, что ещё придумается?..

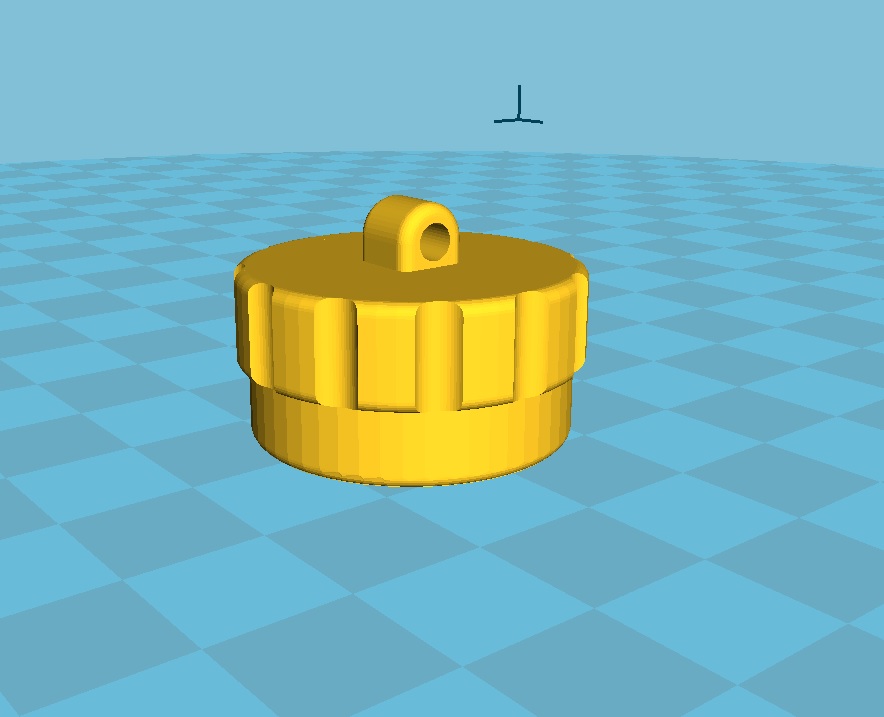

Что-то вроде вот этого


Крышечки надеваются (в идеале туго) и дополнительно страхуются от потери резинкой, типа, как на куртках, масках и т.п.
