Обзор на профессиональный оружейный бароскоп Teslong NTG100

Тема в разделе "Ремонт, модернизация и уход за оружием", создана пользователем alek2003, 24 апр 2020.

  1. alek2003

    alek2003
    Валерий
    Новосибирск Бывалый

    Регистрация:
    06.07.16
    Сообщения:
    490
    Рейтинг:
    383
    Благодарности:
    187
    Адрес:
    Новосибирск
    Оружие:
    Armsan Phenoma, ВПО-136, CZ-550
    Добрый день. Пришла мне новая игрушка а именно, профессиональный оружейный бароскоп от компании www.teslong.com.

    Зачем нужен бароскоп?!

    Во-первых для выбора оружия на вторичном рынке, что бы быть уверенным что ствол без раковин, царапин, прогара и прочих прелестей большого настрела.

    Во-вторых для контроля качества чистки оружия и сравнения чистящих средств. Вот вы купили новую химию по рекламе или рецепту на ГАНЗЕ приготовили свое средство. А как убедиться, что химия работает правильно? Медь вся очищена? И молотый кирпич полирует нарезы? Только одним способом, заглянуть внутрь ствола.

    В-третьих, можно всегда использовать его не по назначению и заглянуть в труднодоступные места.

    Его подробные тех характеристики можете посмотреть на сайте производителя www.teslong.com . Скажу про самые важные:

    - Sensor камеры: 1.0 MegapixelCMOS

    - Диаметр бароскопа : 5.00 mm/0.2inchТо есть большинство калибров можно диагностировать от 22LRи выше 223, 243, 5.56 и прочие

    - ОС: Windows, MacandAndroid

    На IOS эта версия не работает. Нужно заказывать версию с WI-FI. Тогда все будет работать и на яблоке.
    Комплектация:

    1. Две влажные салфетки
    2. Переходник USB-USBTypeС
    3. Три зеркала на 90градусов
    4. Инструкция по подключению к телефонам и компам
    5. Зонд бароскопа
    6. Защитный колпачок
    7. И часть которая подключается к ПС/Телефону

    Модульность сделана для уменьшения конечной стоимости. Есть и металлические зонды и возможно использования стационарных мониторов. Именно для удешевления производства применена модульность устройства.

    [​IMG]



    [​IMG]



    [​IMG]



    Подключения занимает 5 минут. На ноут нужно скачать программу с сайта производителя, адрес есть в инструкции. Для телефона нужно по Qr коду скачать или с Плеймаркета загрузить программу.

    Для качественных кортиков нужно настроить бароскоп. Так как это оптическое устройство то нужно вспомнить несколько терминов. Фокусное расстояние и глубина резкости.


    Фокус линзы (F) - точка на главной оптической оси, в которой пересекаются после преломления лучи.

    [​IMG]

    Говоря простыми словами это точка в которой у нас будет резка, четкая картинка.

    Второй термин:
    глубина резкости — это зона, при нахождении в которой объекты в кадре выглядят достаточно резкими.
    [​IMG]

    То есть у нас размытое изображения до этой зоны и после этой зоны.

    [​IMG]

    Сделаем замер. Положим бароскоп на линейку и сделаем фото. Можно поставить что-то на фокусное расстояние с мелким узором и проверить. Хорошо видно, что на 10-11 мм у нас самая четка картинка. Получается, что у нас оптимальное расстояние для данного бароскопа это 10.5мм. Глубина резкости 1мм.
    При использовании бокового зеркала для бароскопа и осмотра разных калибров у нас может меняться расстояние от оптики до исследуемого объекта (стенки ствола). И все будет размыто и не четко. Для настройки резкости нужно чуть больше накрутить или открутить зеркало от бароскопа. Или методом научного тыка или сделать небольшие расчеты.
    Нам нужно что бы расстояние, помеченное красным, было 10,5мм.

    [​IMG]

    Нам известен диаметр ствола, в моем случае 7,62. Делим на два 7,62/2=3,81мм. Расстояние, которое нужно узнать это расстояние от зеркало до оптики:

    [​IMG]

    Это просто. 10,5-3,81=6.69мм накручиваем зеркало на эту величину. Фиксируем скотчем.
    Теперь бароскопом можно пользоваться. Все выше написанное применимо к любому бароскопу.
    До этого бароскопа пользовался только бароскопом с али за 300р. По сравнению с ним небо и земля!

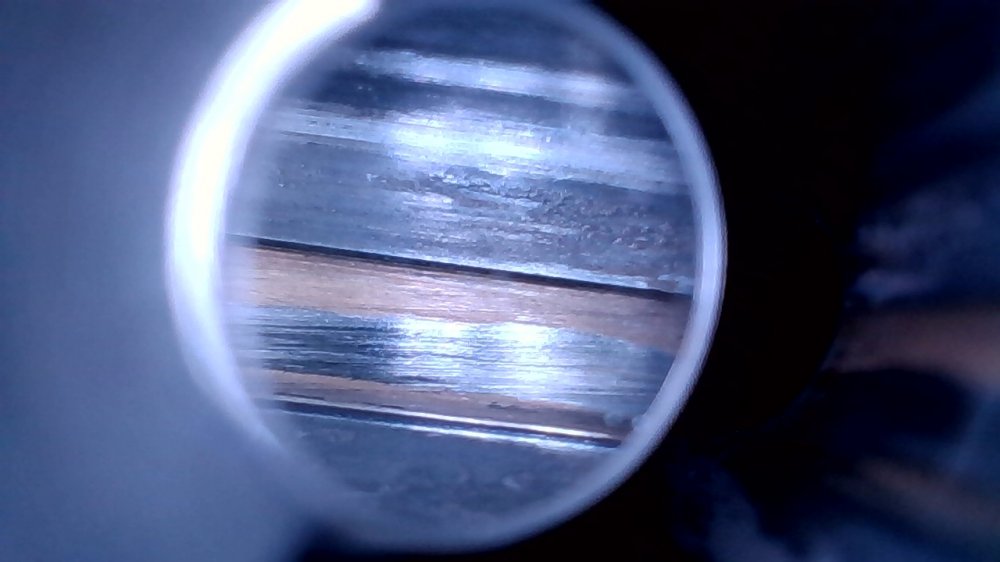

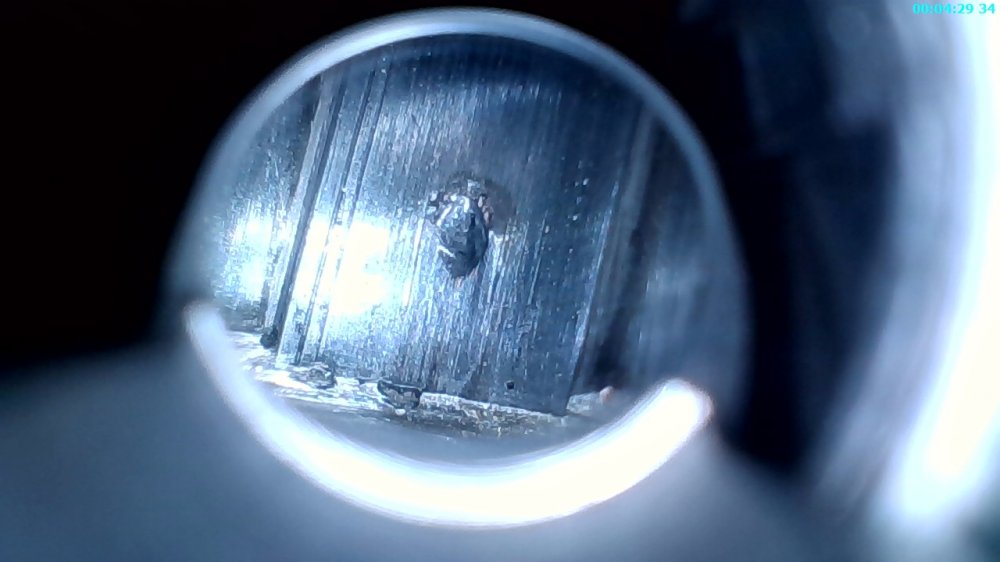

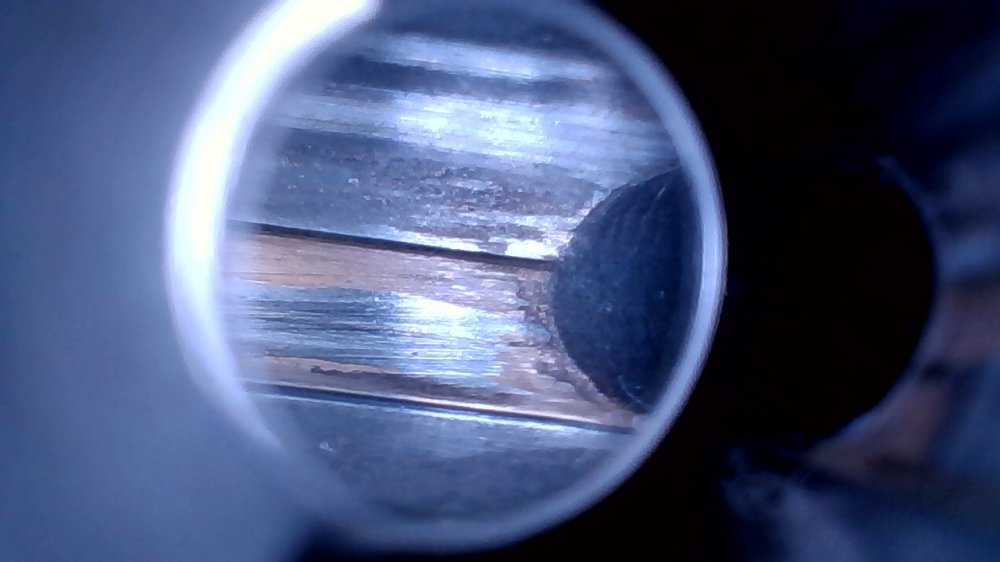

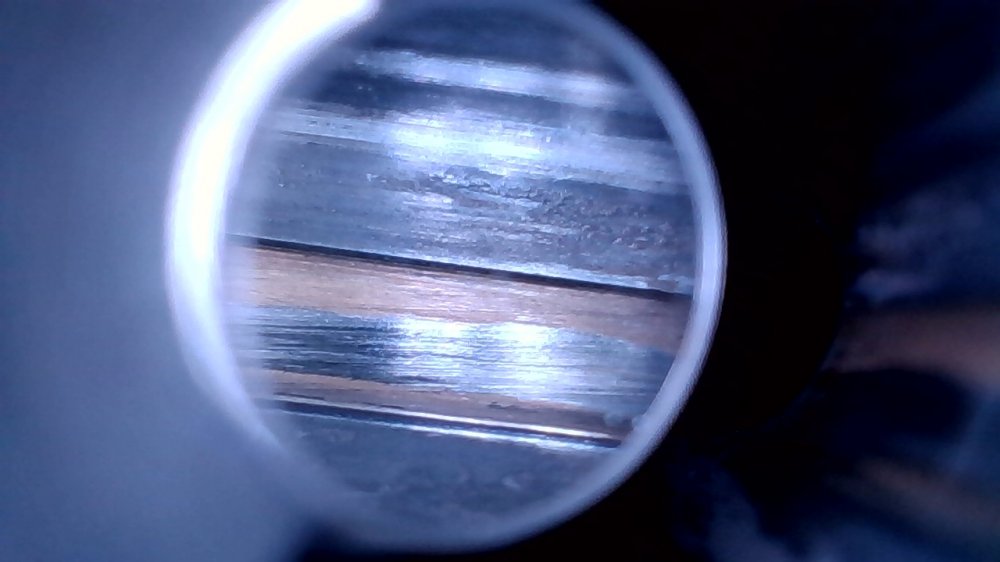

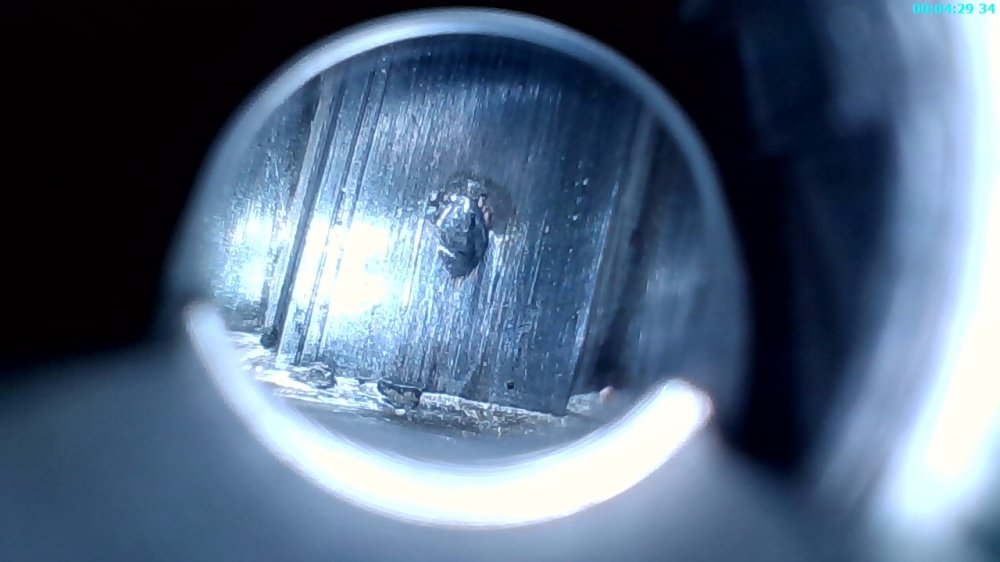

    Все записи с бароскопа по ссылке и видео версия тоже. Сюда вставлю только фотки с него.



    Будут вопросы спрашивайте.


    Вложения:

    • Snap_004.jpg
      Размер файла:
      56,3 КБ
      Просмотров:
      306
    • Snap_006.jpg
      Размер файла:
      57 КБ
      Просмотров:
      312
    • Snap_001.jpg
      Размер файла:
      63,7 КБ
      Просмотров:
      314
  2. al-b54

    al-b54
    Алексей
    Новосибирск Бывалый

    Регистрация:
    18.12.19
    Сообщения:
    485
    Рейтинг:
    420
    Благодарности:
    210
    Адрес:
    Новосибирск
    Собаки:
    есть одна пенсионного возраста
    Оружие:
    Benelli Raffaello S.L., ВПО-222-00, Сайга МК 5,45 исп.033
    Хорошая реклама. Только 99% здешних завсегдатаев эта штука даже даром не нужна. Кстати, вы цену не озвучили...

  3. alek2003

    alek2003
    Валерий
    Новосибирск Бывалый

    Регистрация:
    06.07.16
    Сообщения:
    490
    Рейтинг:
    383
    Благодарности:
    187
    Адрес:
    Новосибирск
    Оружие:
    Armsan Phenoma, ВПО-136, CZ-550
    Я брал за 49$
    По мне так штука очень полезная. Для гладкого согласен не сильно полезная стука.

  4. al-b54

    al-b54
    Алексей
    Новосибирск Бывалый

    Регистрация:
    18.12.19
    Сообщения:
    485
    Рейтинг:
    420
    Благодарности:
    210
    Адрес:
    Новосибирск
    Собаки:
    есть одна пенсионного возраста
    Оружие:
    Benelli Raffaello S.L., ВПО-222-00, Сайга МК 5,45 исп.033
    Бароскоп - это прибор для измерения атмосферного давления. А то что вы обозреваете, называется - бОроскоп

    alek2003 нравится это.
  5. alek2003

    alek2003
    Валерий
    Новосибирск Бывалый

    Регистрация:
    06.07.16
    Сообщения:
    490
    Рейтинг:
    383
    Благодарности:
    187
    Адрес:
    Новосибирск
    Оружие:
    Armsan Phenoma, ВПО-136, CZ-550
    О блин точно !) Спасибо. Блин и отредактировать уже не могу (
    Эхххх, ну ладно...

  6. DOV

    DOV
    Олег
    Кемеровская область Бывалый

    Регистрация:
    01.10.15
    Сообщения:
    374
    Рейтинг:
    438
    Благодарности:
    217
    Адрес:
    Кемеровская область
    На одном оружейном сайте писали, что не нужно пользоваться бороскопом - у хозяина винтовки ночной сон нарушается.
