ИЖ 18

@Андрон, Брякать точно ничего не будет. Я не помню уже , но вроде на ружье с эжектором штифт короче и он не входит в пазы колодки. А возможно я ошибаюсь. У меня сейчас только ИЖ-18 есть, без эжектора. Последний раз ружье с эжектором года три назад разбирал, а память подводит уже ))



@Пиначет, А вообще пружина там есть, но она для эжектора, а не для выдвигания.



@al-b54, когда написал что пружину можно убрать, чтоб зеркало затвора не царапать, а я согласился и ответил на память, что брякать будет, подпружинивание не будет и будет болтаться.
И тут все засомневались.
Да нечего сомневаться, и @al-b54 предположил, что 18е конструктивно отличается от 18м или дальше модификации и
Да ничем они не отличаются, делать им нечего. на заводе есть более важные дела ))))
Все работает и с пружиной и без, пытливый ум инженеров оружейников просто добавил эжектор, а это две пружины два штифта, финтифлюшка и шептало )))

Сейчас на фото объясню



@Dima123, купи в любом строительном сверло 2,5мм, отломай винтовую часть и бей придерживая плоскогубцами.



Ну вот, значит я все правильно помню ))

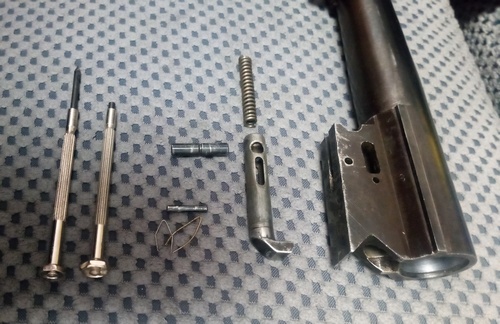

Первое, разбираем.
Прекрасно подошел китайский инструмент отверток мелких, там и выколотка нашлась и заостренная штука, тоже подошла как выколотка и удобный инструмент, бил молотком все цело.


Вытаскиваем большой штифт щечки которого ходят по направляющим в колодке, убираем пружину.
Вставляем все обратно без пружины


Конструктив один, все гениальное просто, остальное примочки, щечки выбрасывателя заходят в направляющий паз и все, не надо ниче лишнего, при открывании двигаясь по направляющим экстрактор отходит выдавливая гильзу, при закрывании двигаясь назад он закрывается, все просто, его даже сломать нельзя ))))


Все готово, экстрактор ходит туда сюда обратно по направляющим, за счет щечек большого штифта, без всяких пружин и заморочек


открыл оно выехало закрыл оно заехало,



@Sfekss, если не идёт, сверлом не получится, погнется оно или сломается. Бородок хороший нужен, если он конусный будет ничего страшного, главное с места стронуть.

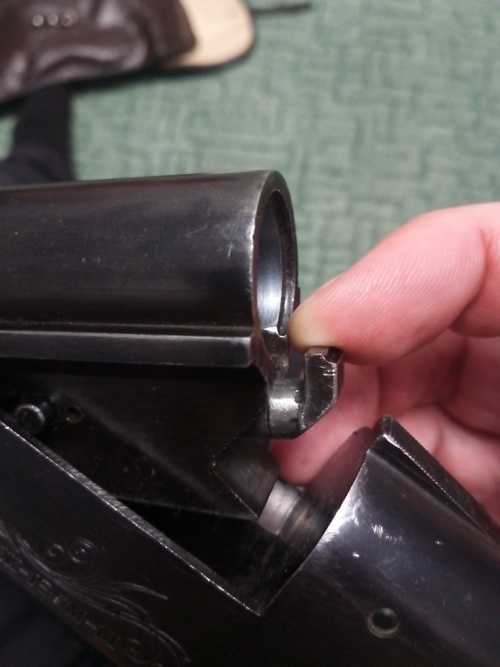

Единственное , выбрасыватель когда ружье закрытое не брякает, а вот когда открытое ружье, подпружинивание нет и выбрасыватель болтается при открытом ружье, его легко можно пальцем вытащить немного на себя, при открытом болтается



Собираем все на место, пружина дает подпружинивание и экстратор работает мягко.
И эта пружина служит для выброса гильзы эжектора, как взвод курка, добавляем шептало, пружинку и держатель+ штифт получаем эжектор

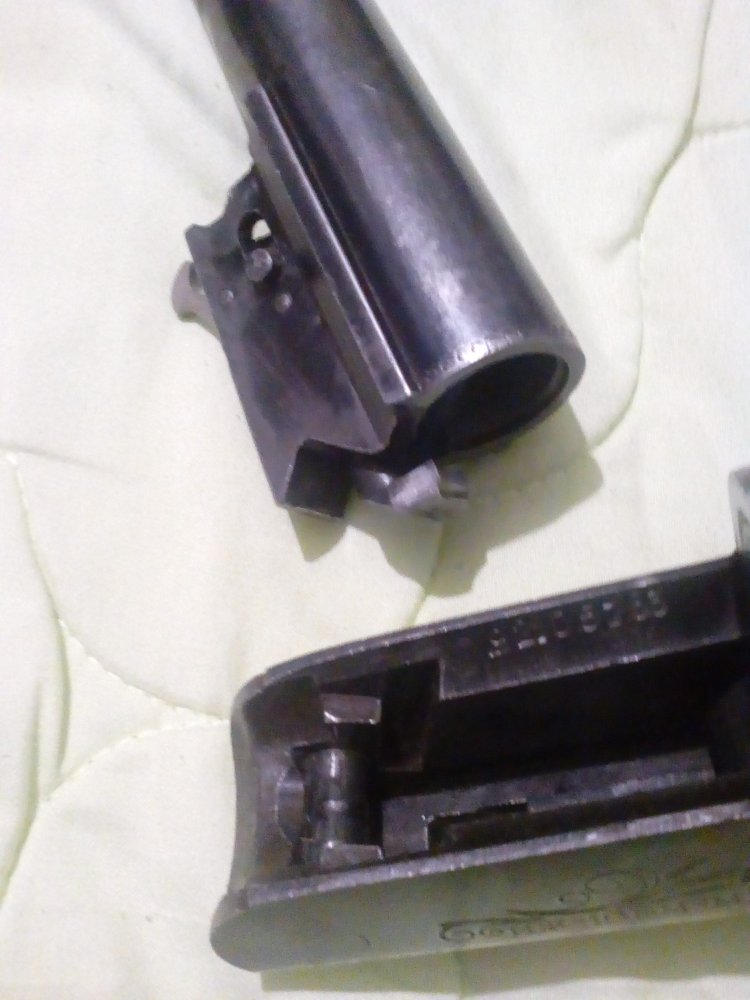

Тоже самое на ИЖ-18. Только экстрактор и штифт, никаких пружин и лишних отверстий. Это старая модель, с эжектором тогда еще не делали.



Все работает и без пружины
после выстрела приоткрываешь ружье, щечки выбрасывателя идут по направляющим каналам выфрезерованным в колодке и экстрактор выдвигается независимо есть там пружина или нет, все гениальное просто.
Надеюсь доступно обрисовал и все поняли

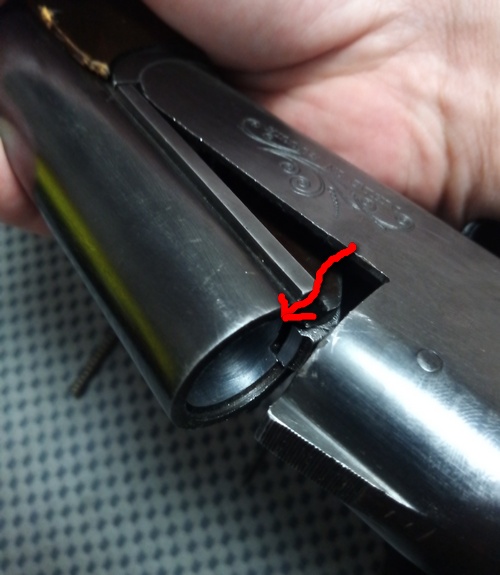

Сфотографируй пожалуйста свое ружье в таком ракурсе, меня рубит как наши делают, наверно топором )))) щель шикарна, хотя зажима или зажовывание юбки гильзы не было, эжектор работает.
Сфотай пожалуйста хочу сравнить, если это у всех я тогда промолчу и посчитаю это запатентованной разработкой Байкала ))))



@Андрон, Раньше ОТК наверное лучше работал ))

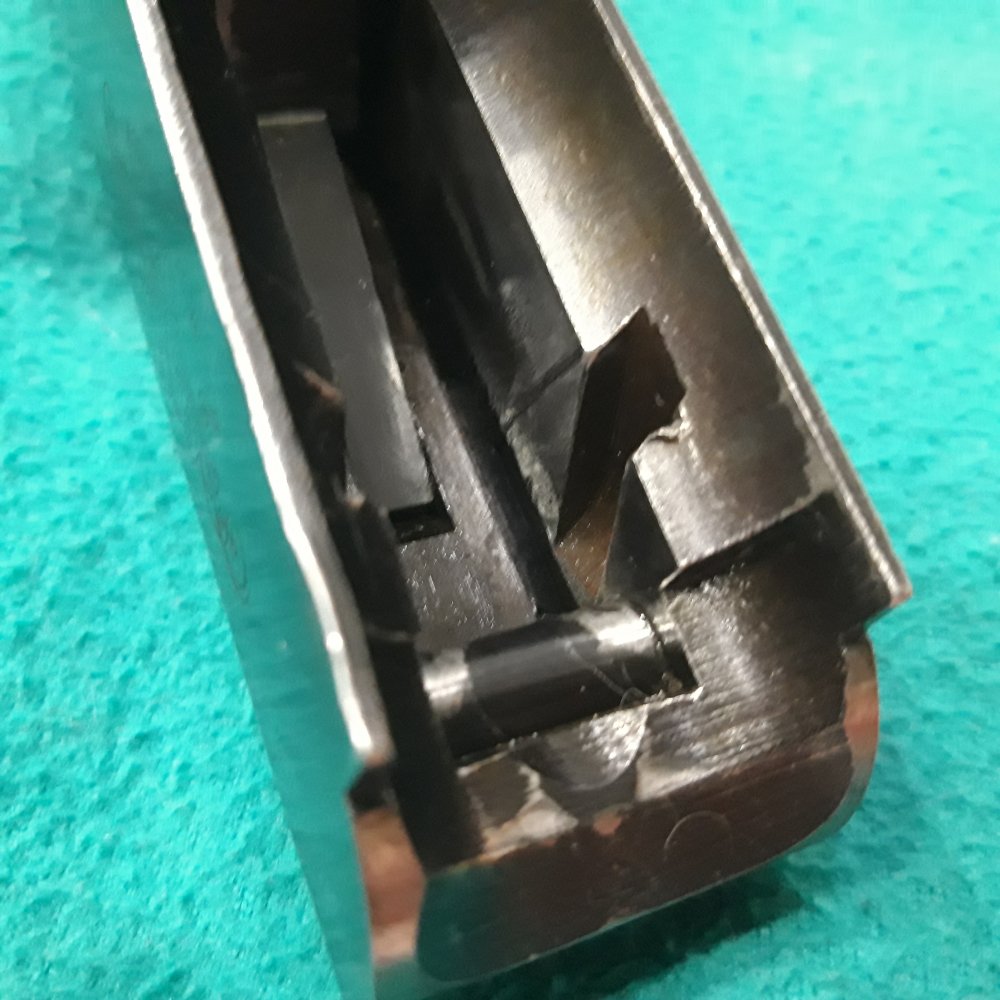

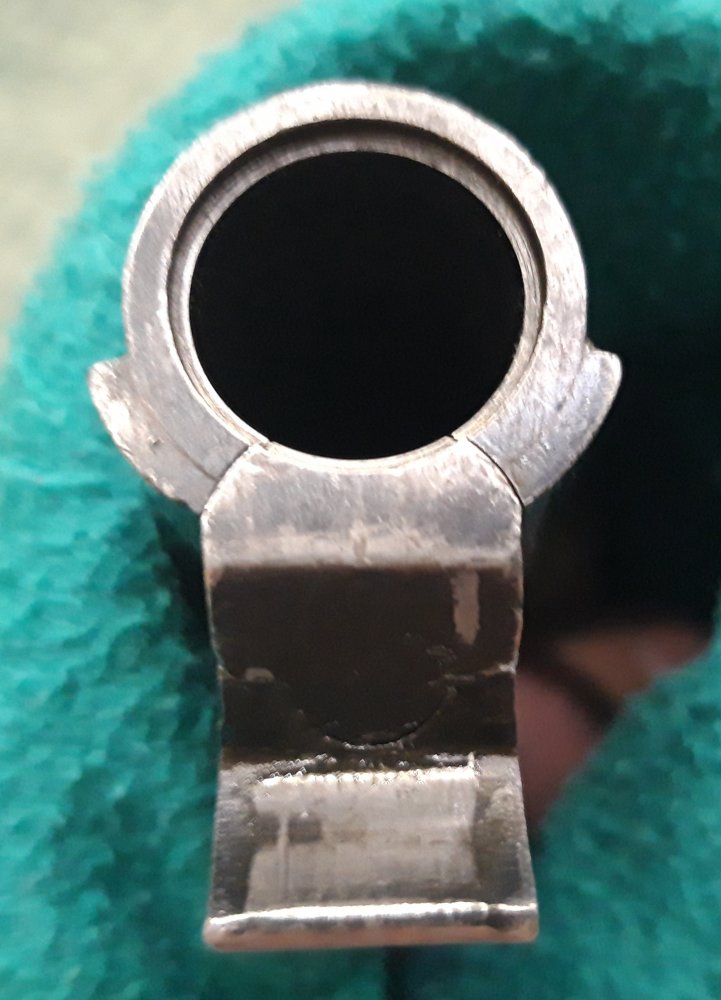

И просьба у кого в наличии 18нашки, сфотографируйте в таком ракурсе свое ружье, ну очень охото сравнить, везде так или у меня такой конструктив выбрасывателя товарищей мастеров из 90х ))))



Ну нифига себе )))
Без слов
Ждем еще снимков
Все я чувствую себя ущербно ))) вот тебе и эжектор добавили, аккуратней нельзя было, настоящая немецкая точность подгонки ))))

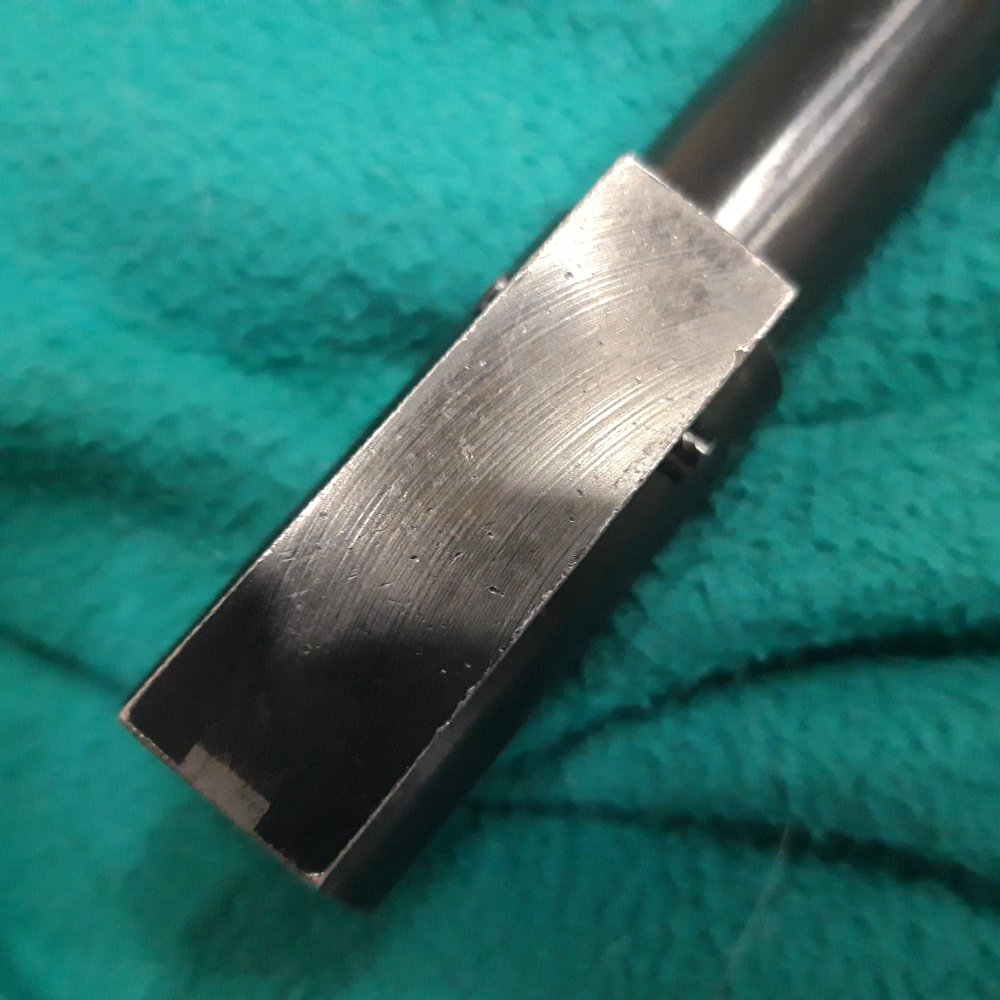

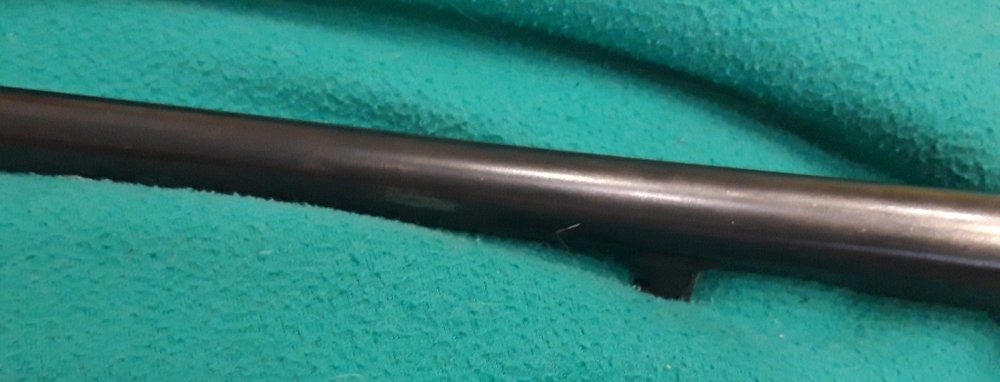

Алексей сфотай еще ствол, вдоль ствола, у меня вообще ощущение натуральной холодной ковки, молотком )))) прям что его ковали молотком, свое завтра выложу доставать греметь не охото, мои спят уже



Ща мы сравним изделия )))

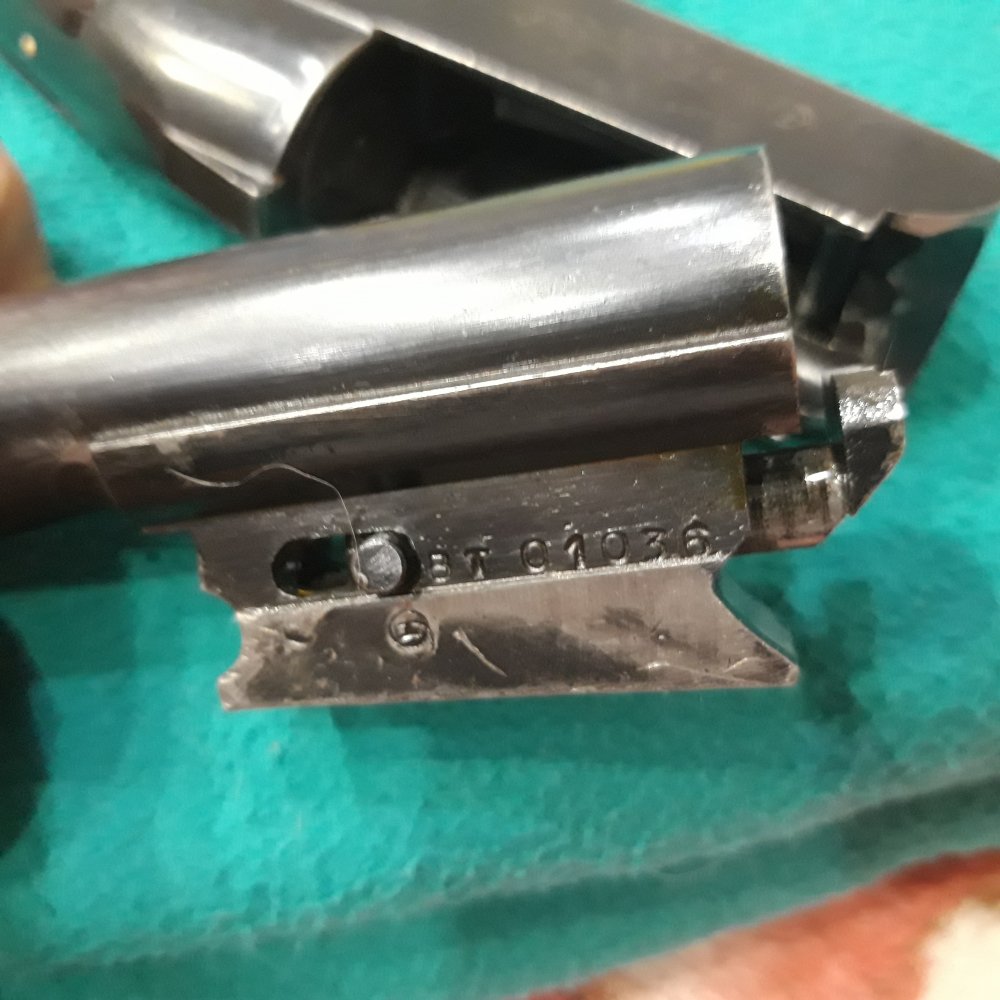

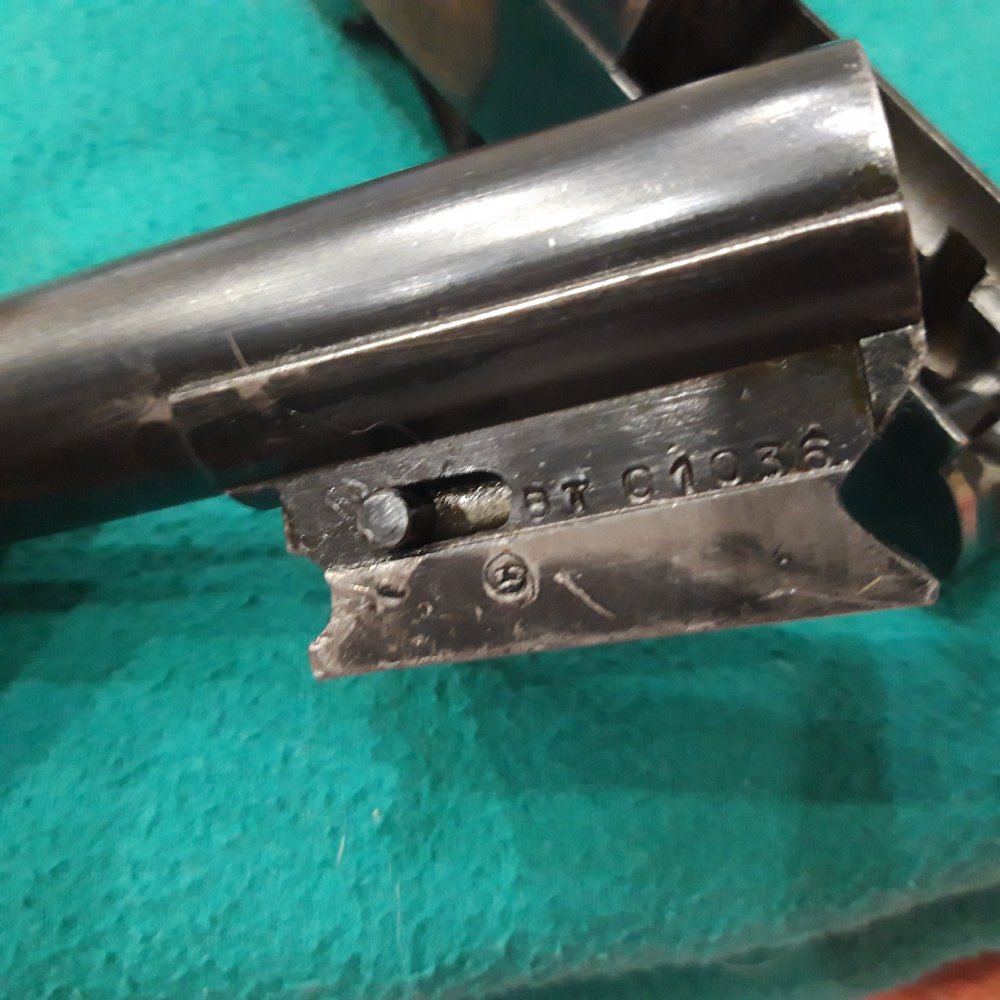

Мой шильдик
Кстати что клейма обозначают ??
С патронником понятно, номер первые две цифры это год как понимаю ? 90Мпа давление, а остальное ?



@Андрон, В 90-х годах самое хреновое оружие делали, самым плохим вроде 93-й считается. На моем ствол гладенький.



Да ничего интересного, про номер и давление вы уже написали, 18,2 диаметр канала ствола, 1,0 сужение, а остальные испытательные и сертификационные. А у меня вот так ))



Оооо
