Редкие и просто интересные модели

интересный выпуск мерикосовкой передачи с переводом.
6-17 как назвали: оружие для охоты на кабана ))
18-27 - первая ПСП
22-50 подряд три вида фантазийного оружия: пистолет "ключ", пистолет "болт" и пистолет "очки".
далее идет более применимые модели нажимного типа и пистолет кастет
29-47 дамский пистолет "кошелек", далее пистолет "пилюльница" и пистолет "солонка")))))))
32-15 пистолет "кольцо"..... блин вот фантазия
40-45 пистолет "плуг")))
42-10 пистолет "рыболовный крюк")))) средство огнестрельной охоты на рыбу))))
рекомендую к просмотру))))



Выстрел из Догешс Space Gun. Фото Trapshooters.com


В конце сороковых Э. Льютика приняли в олимпийскую сборную США по стендовой стрельбе. Дебют стрелка на Олимпиаде должен был состояться в 1940 году в Токио. Тем не менее, за несколько лет до своего старта эти игры были перенесены в Хельсинки. Наконец, после начала Второй мировой войны соревнования окончательно отменили. Стрелок-конструктор так и не смог попасть на Олимпийские игры и посоревноваться с лучшими спортсменами мира. Впрочем, подобная неудача не заставила Э. Льютика бросить свои увлечения.

По некоторым данным, занимаясь стендовой стрельбой, будущий конструктор-оружейник самостоятельно дорабатывал и совершенствовал свое оружие. Теми или иными способами он повышал различные характеристики и добивался определенного превосходства над серийными образцами. Однако дальнейшее обновление существующих ружей не имело смысла. Для получения радикальных преимуществ следовало разработать совершенно новое оружие. В начале пятидесятых годов Э. Льютик разработал новый вариант механики, впоследствии доведенный до серийного производства под названием Winchester Model 100.

В 1955 году друзья позвали конструктора на стрельбище, но оказалось, что у него нет подходящего оружия. Он воспользовался такой возможностью, и буквально за день разработал и построил в собственной мастерской первое ружье нового типа. В этом импровизированном проекте использовались некоторые оригинальные идеи, позволившие повысить точность огня. Впоследствии на основе базовой конструкции – без значительных ее изменений – был создан проект, запущенный в серию.

Серийное оружие отличалось специфическим внешним видом, и потому носило соответствующее название – Ljutic Space Gun («Космическое ружье Льютика»). Действительно, образцы с похожим экстерьером в то время можно было встретить разве что в научной фантастике, в щупальцах инопланетян или в руках космических солдат будущего. Внутренние агрегаты спортивного ружья не отличались фантастической конструкцией, но и в их случае использовались важные идеи.


Общий вид ружья. Фото Guns.com


Новое «Космическое ружье» должно было использоваться на стрельбищах, где от него требовалась высокая точность огня при применении дроби. При этом отсутствовала необходимость в магазине и сопутствующих средствах перезарядки. Подобные требования были объединены с имеющимися идеями, в результате чего и появилась весьма примечательная архитектура оружия.

Для получения максимальной точности стрельбы Э. Льютик решил использовать линейную компоновку оружия. Ствол, ствольная коробка с затвором и главная пружина должны были располагаться на одной линии. Таким образом, импульс отдачи должен был передаваться непосредственно в плечо стрелка, исключая подброс ствола с нарушением наводки. Для большего удобства использования ружье должно было получить развитую деревянную фурнитуру эргономичных форм.

Ружье отличалось простой компоновкой с использованием минимума необходимых деталей. Около половины общей длины оружия приходилось на гладкий 30-дюймовый (762 мм) ствол со сменными чоками. Последние закреплялись на дульной части ствола при помощи резьбы. Патронник ствола был рассчитан для использования со стандартными патронами 12-го калибра. Казенная часть ствола достаточно глубоко заходила внутрь трубчатой ствольной коробки и жестко крепилась в ней. При этом стык двух деталей находился под защитой цевья.

Так же порядка половины общей длины изделия приходилось на трубчатую ствольную коробку, одновременно выполнявшую функции корпуса для механизмов и приклада. В передней ее части, сразу за патронником, находился подвижный затвор. За ним расположили массивный ударник. Вся задняя часть трубчатой коробки, отличавшаяся меньшим диаметром, фактически являлась корпусом возвратно-боевой пружины. Позади цевья на нижней поверхности ствольной коробки имелось прямоугольное окно для подачи патронов и выброса гильз. За этим окном находилась выемка с несколькими сквозными пазами, ведущими внутрь коробки. Эта выемка предназначалась для установки спускового механизма в собственном корпусе.



@272727, вот где пытливый ум точно жить мешает. впечатлило.



ложа для стрельбы из-за угла А вообще тема интересная и видеоролики, еще бы кто переводил, что на них говорится



так это не ложа стрельбы из-за угла. это для обычной стрельбы. и там кстати не только приклад, но и внутреннее железо изогнуто. поищу перевод



нашел информацию, что это ружья для людей с ограничениями, например: правша, но без правого глаза....
Уильям Веллингтон Гринер, 1892 г.


На Большой лондонской выставке 1851г. Джеймс Фэрман, Джермин-стрит, 68, продемонстрировал «Двойной косоглазый пистолет для джентльменов, которые потеряли свой правый глаз, использоваться с правого плеча и левого глаза. "

Не новая концепция. Генрих Эберт, Вена / Вена, ок. 1820-1837



ПТР какой-то



типа да: труба, боек, ручка,...... калибр другой))



Интересное оружие , но всё же наши мурки так порой загнуты , что наверное ни один зарубежный эксперт не поймёт для чего же всё таки их так на заводе загибают в разные стороны.



вот еще инженерная мысль :


Многозарядное оружие, созданное неизвестным мастером путем доработки обычного пистолета. Ушло с молотка в сентябре 2014 года на аукционе Rock Island за 11,500$.

Концептуально это - самое простое многозарядное оружие, какое можно придумать, разве что после двустволки. Оно заряжается последовательно четырьмя пулями, заряды разделяются пыжами. Затем выстреливает первый замок, за ним второй...



В большинстве случаев защиты от дурака не предусматривалось и многие владельцы подобных пистолетов лишались пальцев, ошибившись с порядком выстрелов. Но на этот раз все иначе. Распределительный вал с храповым механизмом совершает выстрелы в строгой последовательности и приводится в действие с помощью спускового крючка мускульной силой стрелка.



у меня друг правый глаз потерял. переучиваться на левую сторону пришлось заново. привык и отлично все получается привык за сезон. но теперь врачи при переоформлении достают. с правами та же проблема. типа как это с одним глазом?. не всегда подписывают. ходит за справкой в платную. там за деньги не думая все подписывают. а тут на тебе все для блага человека.



Вот еще интересный экземпляр нашел :
Паули (1766-1821) имел несколько имен, которыми он назывался, переезжая из одной европейской страны в другую. В Германии – Йохан, в Англии – Джон, во Франции – Жан. Паули конструктор-изобретатель, участник боевых действий в 1798 году, артиллерист. Изобретатель брался за многие направления – изготавливал кареты, строил мосты, но основные направления его интересов были оружие и воздухоплавание. Воздушный шар Паули, сделанный в форме рыбы, совершил первый удачный полет в 1804 году. В 1808 году изобретатель открывает собственную оружейную мастерскую и делает свои оригинальные образцы огнестрельного оружия.

Ружье Жана Паули.



В 1812 году Паули создает ружье, являющееся совершенно революционным для того времени, когда во всем мире уверенно использовались дульнозарядные ружья. Ружье Паули двухствольное, казнозарядное, с патроном центрального боя похожим на современный охотничий. Глядя на данное ружье трудно отделаться от мысли, что это старая курковка, например, начала 20-го века с несколько необычным механизмом. Однако это был 1812 год!



Для заряжания необходимо поднять скобу (подвижный затвор) в верхней части ружья, тем самым открывая доступ к патроннику. Сама скоба в нижнем положении крепится подпружиненной защелкой. Патронник на два патрона с закраиной (фланцем) центрального боя. Гильзы металлические либо из плотного картона, капсюль на основе бертолетовой соли, круглая пуля. В случае использования картонной гильзы – основание патрона было все равно металлическим, подобно современным охотничьим.

Основания для картонных гильз патронов Паули.



Фото с сайта https://pholder.com
В стволы вставляются патроны, закрываем казенную часть той же скобой, переводя ее в нижнее положение, взводим два курка. Подпружиненный боек скрыт внутри подобно гораздо более поздним охотничьим «курковкам». Присутствовала в ружье Паули и экстракция гильз. Для произведения выстрела используются два спусковых крючка, левый и правый ствол соответственно.



Данное ружье предлагали Наполеону для вооружения армии перед походом в Россию. Конечно, оно показалось странным и самое главное экономически более затратным. Стандартные армейские ружья вполне устраивали на тот момент руководство страны. В то время не смогли или не захотели увидеть перспектив подобного оружия. Скорость перезарядки, два ствола, унитарный патрон, отсутствие вспышки при воспламенении пороха возле лица стрелка, вся энергия газов уходила в ствол, оружие можно использовать во время дождя. Сохранились письма высокопоставленных чиновников к Наполеону, доказывающих на основе испытаний преимущества ружья и патрона Паули.

Патент Паули 1812 года.



Фото с сайта https://de.wikipedia.org
Изобретатель совершил скачок в эволюции стрелкового оружия, минуя игольчатые, шпилечные, капсюльные системы. Пройти полностью этот эволюционный путь, было суждено другим господам – например, Дрейзе и Лефоше. Причем Дрейзе работал в свое время в мастерской Паули, а Лефоше использовал позже некоторые наработки изобретателя. Как мы знаем, война с Россией ничего хорошего не принесла Наполеону, и разработка нового оружия во Франции в то время мало кого интересовала. Отсутствие военных заказов на оружие подвигла Паули уделять больше внимания воздухоплаванию. Он патентует свои изобретения, однако коммерческого успеха они не имеют. Паули умирает в нищете в Лондоне в 1821 году.



возможно не все знают это ружье:



Подробностей не знаю, но ружье с оригинальным запиранием стволов. И сами стволы вертикального расположения и без сплошной спайки.



Как я понимаю были и горизонталки.

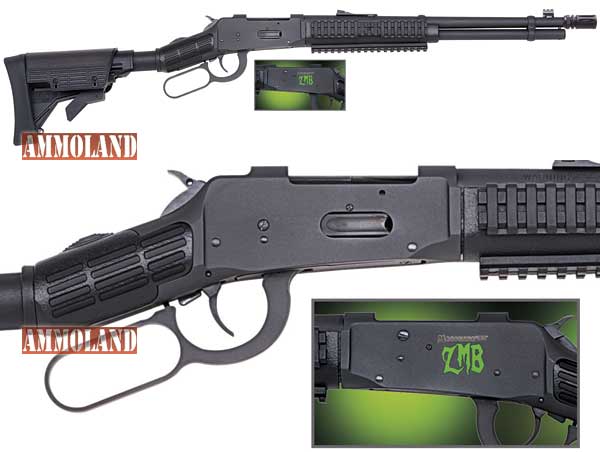

Современное оружие со скобой Генри



вроде обычный Марлин только переодетый.



или РОССИ



да не углидел,выброс то в верх винчестеровский,точно не на базе Марлин,http://rusgunspb.ru/products/wild-west-lever-action ,вот по красивше будут,http://rusgunspb.ru/products/nr87

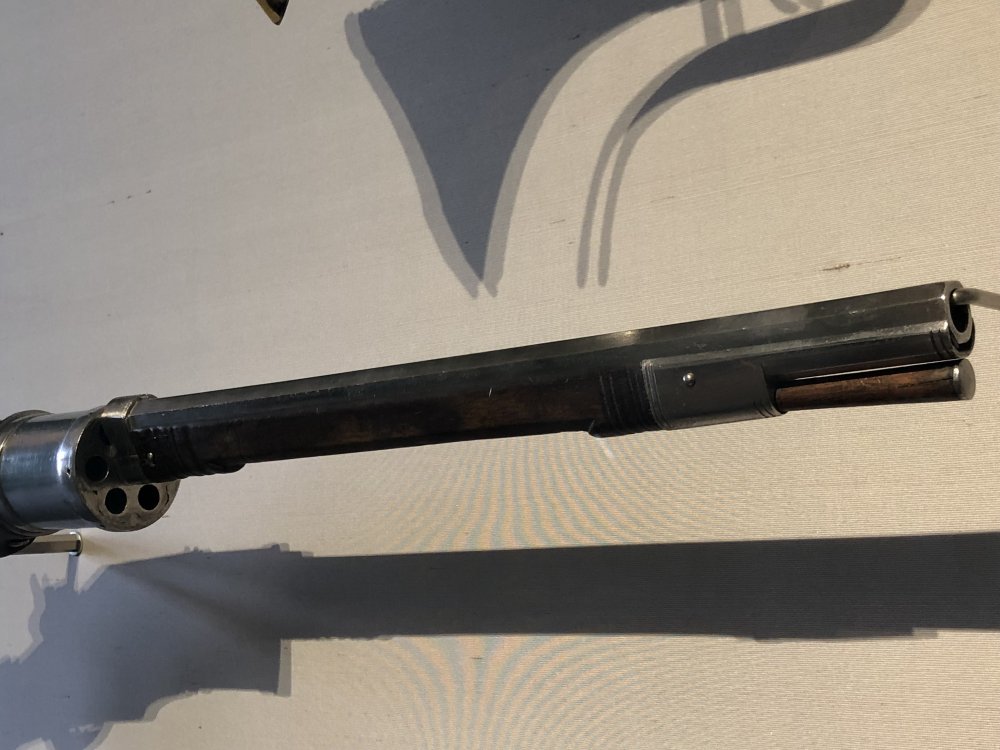

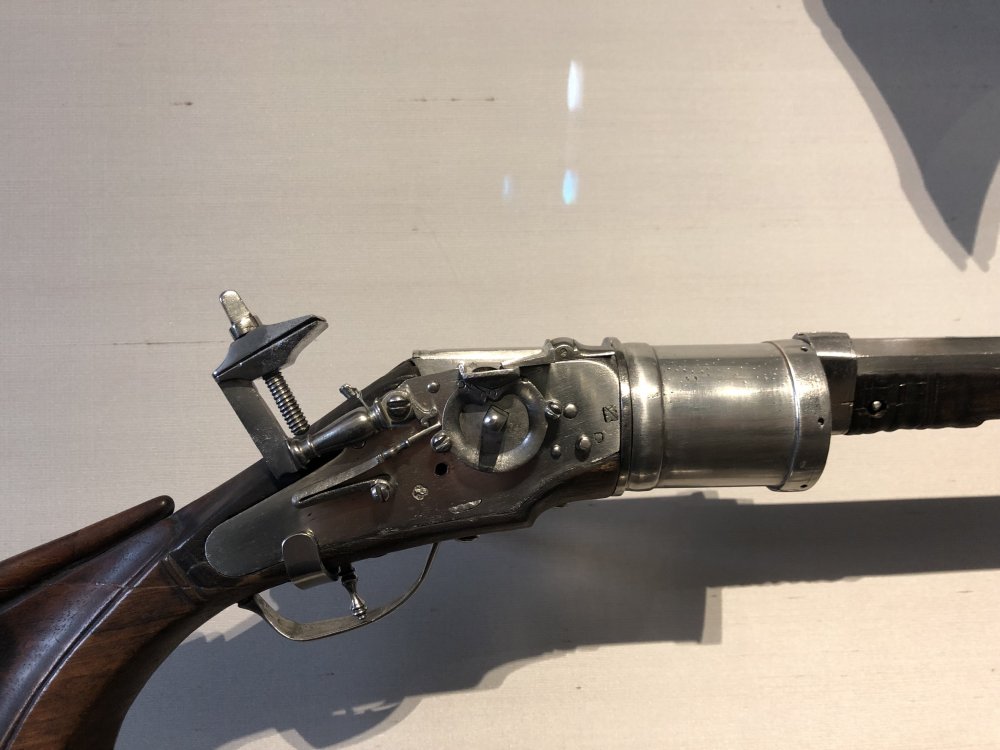

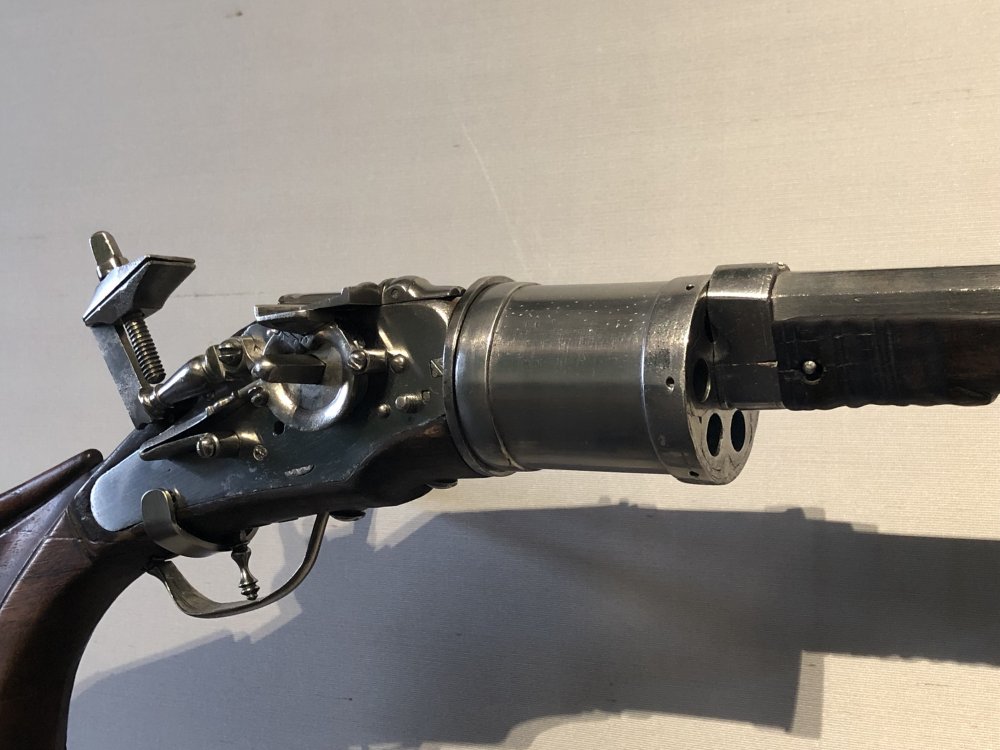

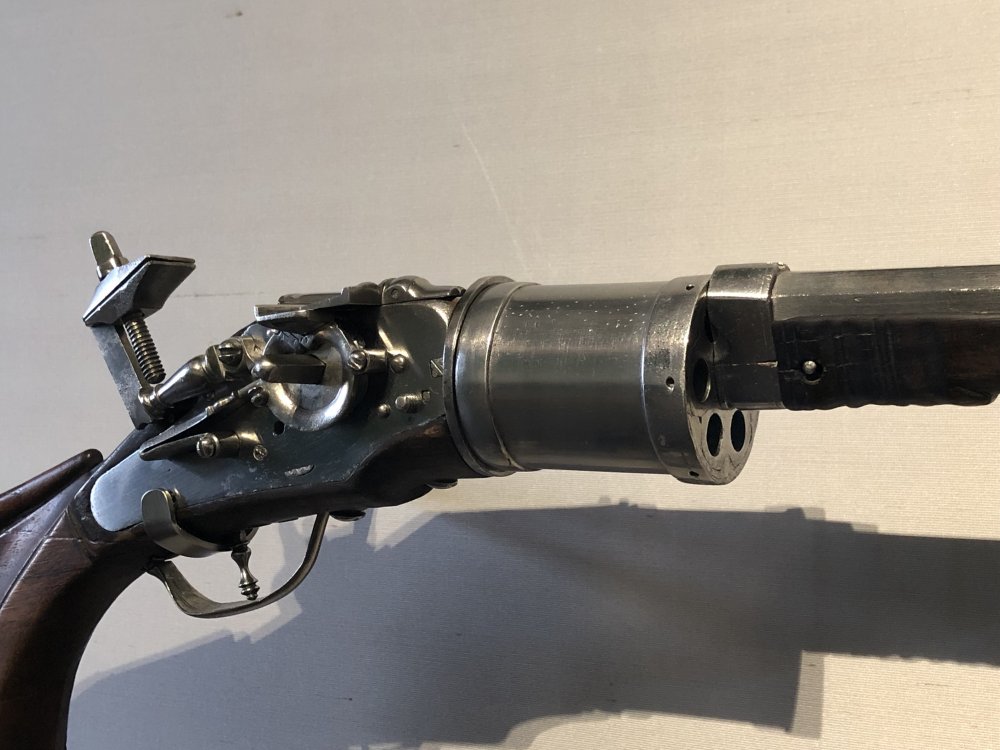

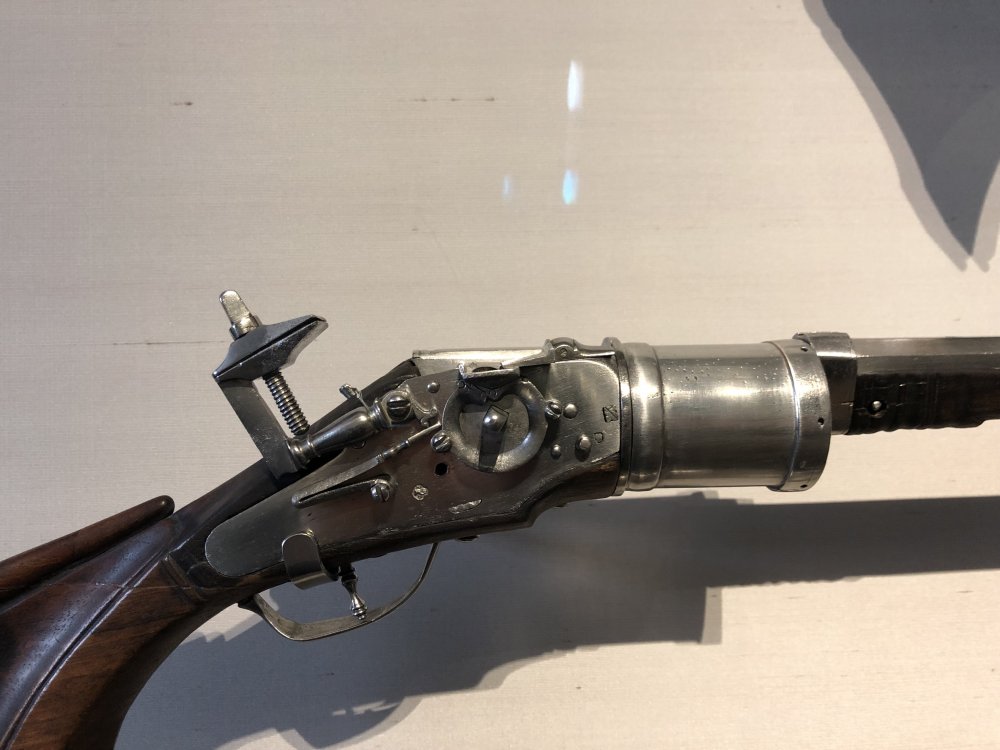

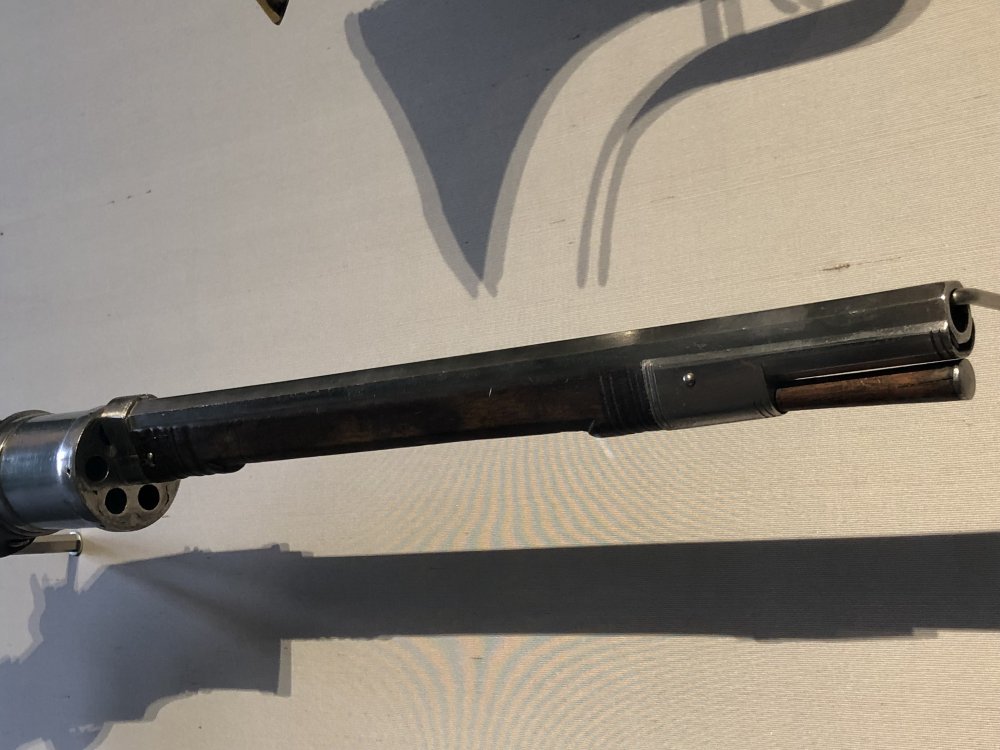

без претензий на глубокомыслие, просто набрел в оруженом музее на вот такой экспонат.
Честно говоря, офигел... Никак не мог представить. что во времена Д'Артаньяна были шестизарядные револьверы. Но фак есть факт: револьвер 1610 () года выпуска в идеальном сохране, хоть щаз с гвардейцами кардинала на дуэль...
