Отличный результат получил после отстрела мелкой дроби по сухой вагонке класса А. Хорошая равномерность по плотности древесины. Главное хорошо ее закрепить на основе.
Была у мягкая дробь . Пока был один дома решил закалить. Потом отстрелял её для сравнения в мягком и твердом варианте . .Отстрелял для сравнения твердую и мягкую . Заряжание абсолютно аналогичное. Кучность получилась одинаковая ,+/_ погрешность совсем маленькая . Резкость на твердой на 10% получилась выше . НО . На мягкой дроби очень сильно гуляет глубина проникновения отдельных дроби , примерно от4 до 10 мм ( до дроби), это 2 диаметра ,для дроби N5 . А у твердой так сильно не прыгает , более стабильна , основная масса пришла с разницей в 1,5 мм, это пол диаметра .Отстрелял N1 45 гр на соколе бинаре (твердая и мягкая) .Результат полностью аналогичен предыдущему
В духовке 235*С - 1час 40 мин. Сразу под холодную воду . и сразу после охлаждения 90*С в духовку на 1 час.Один номер не закалился , видать из чистого свинца.Калил сразу все что было . Все закалилось .кроме одного номера .И в комментариях к видео есть.

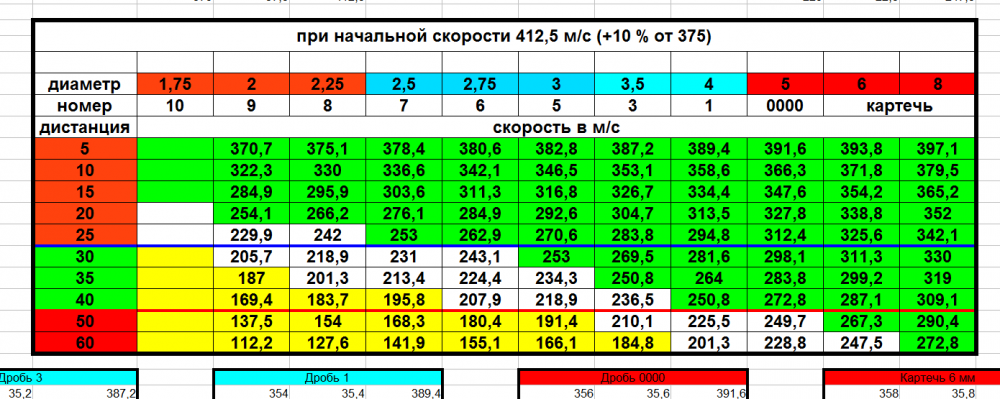

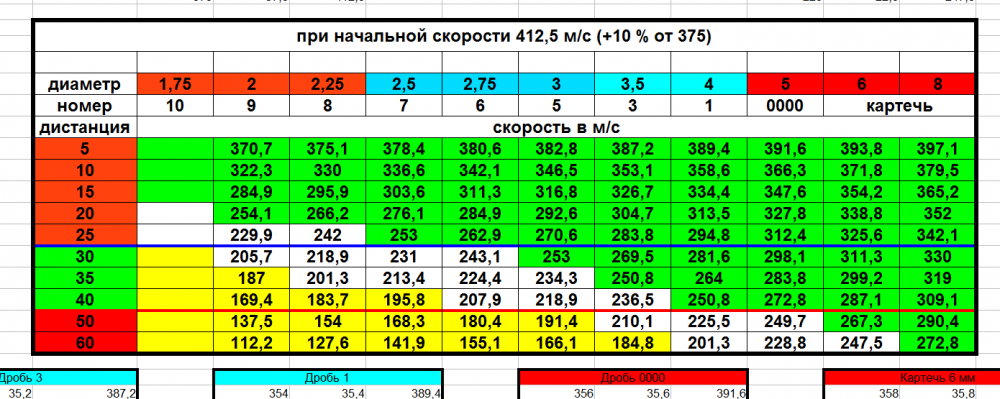

Скорость конечно важный фактор , но не самый важный относительно проникающей способности. Пуля резинострела вылетает с большей скоростью из ствола чем даже у Макарова. Но вот с проникающей способностью проблема.... По тому вес того , что летит с такой скорость. тут более важен. И соответственно более тяжёлая дробь имеет большую проникающую способность...
Чистый свинец не поддается закалке. С добавками калится . Для этого и снял видео - ЭТО ОДНА И ТА ЖЕ ДРОБЬ Вы даже глазам своим не верите что ли ?.Вот для самооброзования выписка из одного патента . Описание Предлагаемый способ термической обработки свинцовистых сплавов также заключается в закалке при температуре 200-275 с последующим отпуском, но отличается тем, что отпуск производят при 75-100° с выдержкой от 20 до 120 мин. Этим достигается высокая твердость сплавов Обработанный таким способом свинцовый сплав с 2% сурьмы nocлe быстрого охлаждения с 275° (выдержка 1 час) и последующего нагрева до 75° в течение 60 мин. приобретает твердость около 25 единиц по Бринеллю, Сплав, содержащий около 2 сурьмы и около 2-о олова после быстрого охлаждения с 275° и последующего нагрева его до 75° в течение 30 мин. приобретает твердость около 29 единиц по Бринеллю. Важно, чтобы второй нагрев (отпуск ) производился по возможности сразу после быстрого охлаждения с соответственной температуры (закалки ), так как твердая фаза (вызывающая твердение сплава), выделившаяся в некотором количестве при комнатной температуре (при вылеживании), будет служить центрами кристаллизации для частиц, выпадающих при повторном нагреве; в результате будет происходить коагуляция этих частиц и твердость сплава будет понижаться.Способ термической обработки сплавов на свинцовой основе с 1 - 3% сурьмы, а также 1-3% сурьмы и 1,5-3% олова, с применением закалки при температуре 200-275° и последующего отпуска, , с целью повышения твердости, отпуск производят при 75-100° с выдержкой 20-120 мин.
Все охотники кого знаю стреляют в сухую, строганую сосновую доску. Меня и судя всех метод вполне удовлетворяет.
@ДМБ2011, @ДМБ2011,вот ты Друг заморачиваться,какой ствол,чок не чок,длинна ствола,навески,возможность ствола,на какую дичь!,весной осенью,подбирай заряд под твой ствол,очень много ньюансов
@ДМБ2011, много вариантов,какое ружье?какими папронами стреляешь?может порох слишком быстрый,может капсуль пережал,недожал,вот у меня случай был в 90 года,порох отсырел в патроне,я быку в лоб стрельнул,порох медленно сработал,и чувака просто кантузело
Быстрый порох-это дымарь что ли? Он самый быстрогорящий. Кто сейчас из дымного стреляет из полуавтоматов? Есть такие?
Дело в том, что мягкая дробь истираясь о стволы приобретает неправильную форму из за которой некоторые дробины сильнее тормозятся в полете. От этого и разная глубина проникновения.
@Бурбон, поправлю немного. Она не намного сильнее истирается, чем твердая. В контейнере например она вообще со стволом и сужением почти не контактирует. Она в момент выстрела плющится. И из ствола вылетают уже не шарики, а кубики и лепехи с соответствующей им аэродинамикой.
и плющится тоже, благодарю за дополнение. Просто как то заинтересовался и "ковырял" дробины мягкой и твердой дроби (если было заявлено на маркировке) после выстрела из мягкой глины. Результат мне показался как написал выше, мягкая стирается несколько сильнее. При стрельбе контейнером конечно они просто деформируются.
