эектронные прицельные сетки для ночного видения

OSD-29V3 KIT

Устройство предназначено для вывода прицельных сеток на дисплей ( видеоискатель ) на фоне изображения с видеокамеры. Т.е. наложение цифрового изображения сеток на видео изображение. Прелназначен для построения недорогих прицелов ночного - дневного видения.

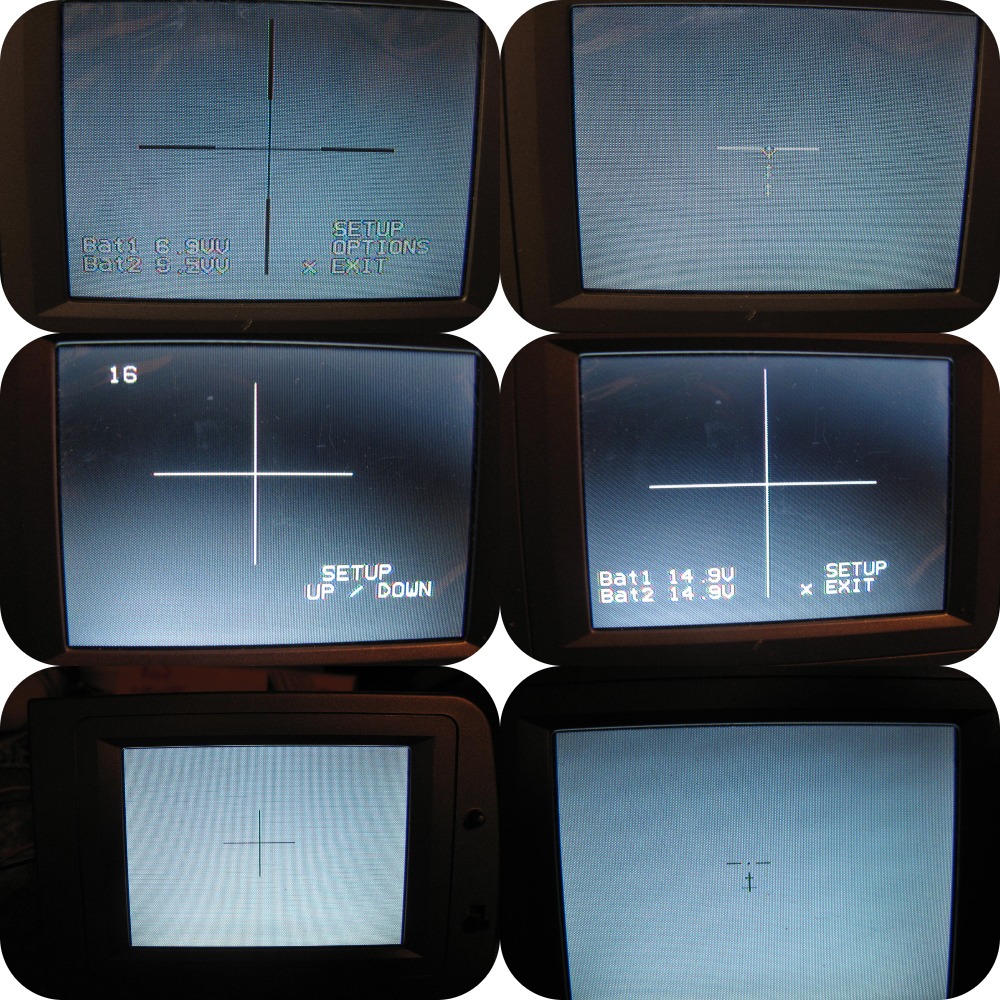

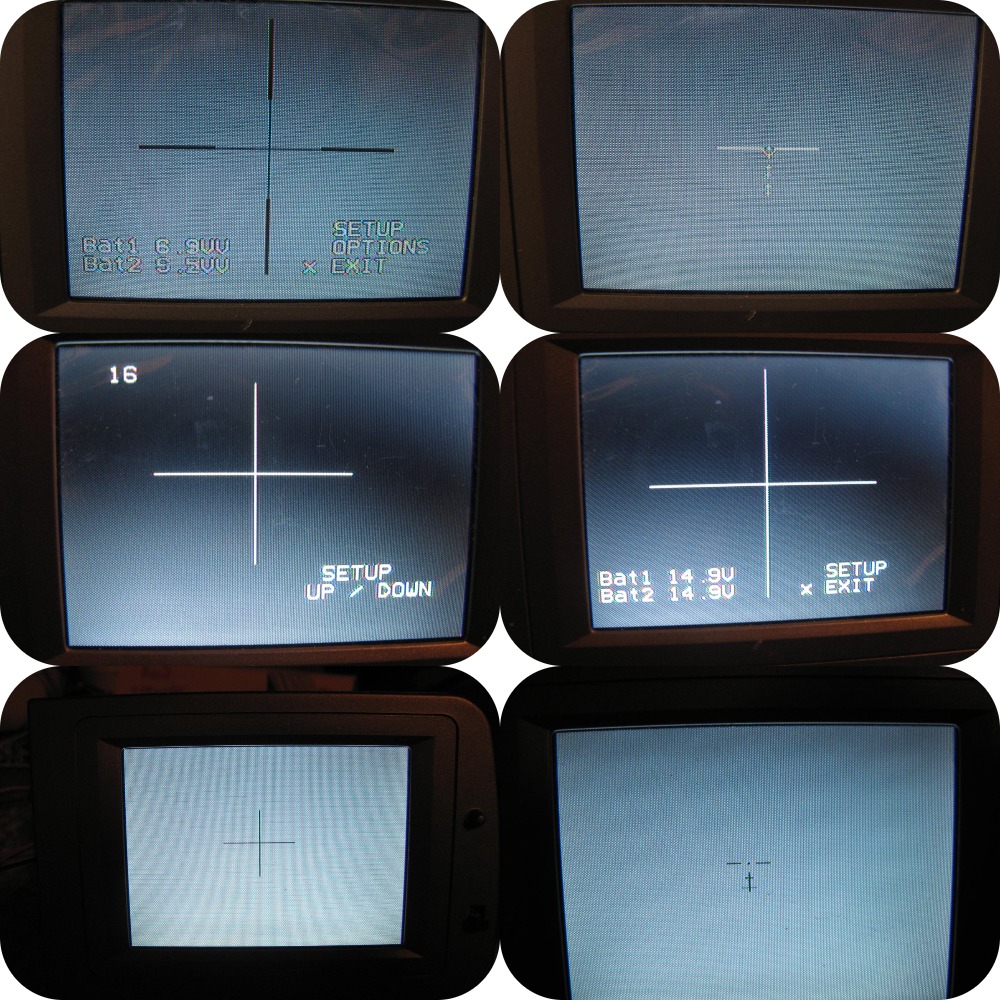

Тут можно посмотреть пример



В памяти записаны 29 видов разных прицельных сеток, которые выбираются 3-мя кнопками управления через интуитивно понятное меню. Для оперативной работы есть 7 ячеек памяти
в которые можно записать выбранные и пристрелянные сетки и их положение по вертикали и по горизонтали на экране. Таким образом можно заранее пристрелять сетоки на расстояния, а потом выбирать их нажатием кнопки.

Сетки могут быть белые или черные. Выбор происходит нажатием кнопки.
Толщина сеток - 1 пиксель ( на фотографиях есть искажения ).

Устройство имеет следующие интерфейсы:
Video Input ( PAL or NTSC ) - вход с видео камеры.
Video Output ( PAL or NTSC ) - выход на видеоискатель, монитор.
Разъем для подключения клавиатуры ( 4 pins )
Разъем для подачи питания +5В ( есть варианты: на +3В или на +7V … +20V )
Разъемы для подключения делителей напряжения для измерения напряжений 2-х батарей ( от 0 до 20В).

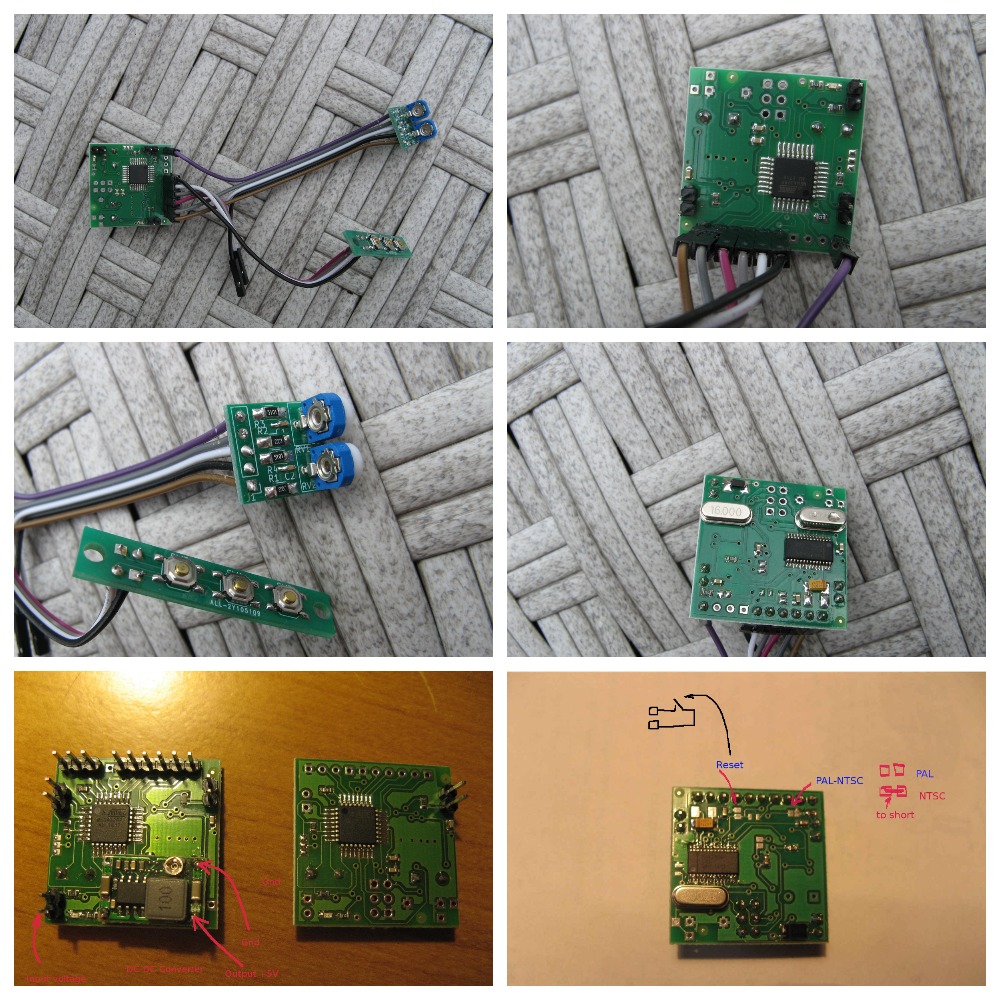

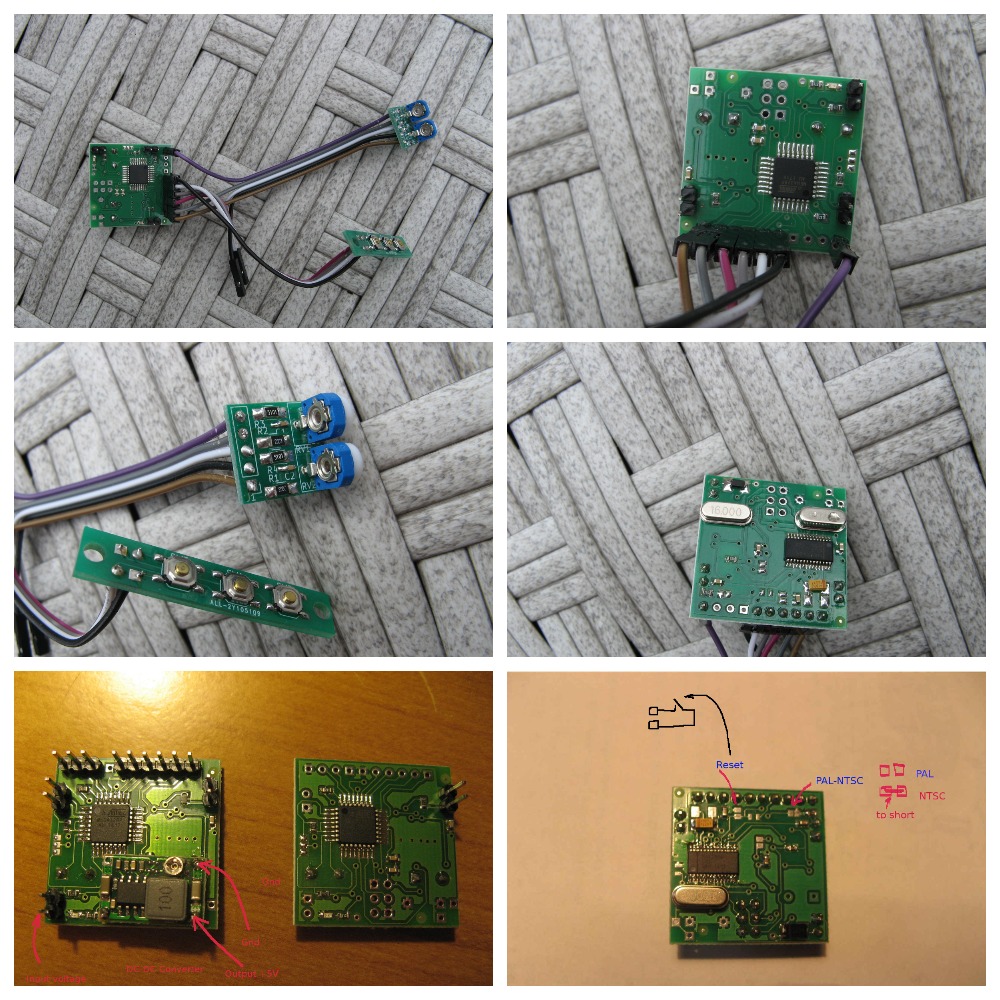

Состав:
1. Плата OSD построена на процессоре Atmega328 и микросхеме MAX7456.
2. Плата управления – 3 кнопки.
3. Плата делителей напряжения для вольтметров ( есть вариант без вольтметров )

Размер платы контроллера 30х30мм
Размер платы кнопок 42х8мм
Размер платы делителей напряжения 15х19мм

Есть вариант устройства 20х20мм, напряжение питания от +3В до +5В ( удобно применять
Li-ion 3,7V аккумулятор ) без вольтметра.

Варианты оплаты рубли ( карта сбер. банка ) или доллары ( евро ) через PayPal.
По инвойсу на ваш зарегистрированный в PayPal адрес.
Кроме того, товар продается на eBay ( продавец igors2255 можно найти по расширенному поиску). Кому как удобно.

Таблица вариантов и цены.
1. OSD Board 30х30мм - 21 сетка, + 7...20В, 3 кнопки - 26 USD
2. OSD Board 30х30мм - 21 сеток, + 5В, 3 кнопки - 23 USD
3. OSD Board 30х30мм - 29 сеток, +5В, 3 кнопки, делители напряжения - 28 USD
4. OSD Board 20х20мм - 29 сеток, + 5В, 3 кнопки - 30 USD
5. Подготовка, упаковка, оформление и пересылка стоит - 5 USD.
Пересылка простой почтой из Саласпилса.
