Переходник с 11 мм ластохвоста на 20 мм Пиккатини / Вивер - как установить ???

выложи фото места куда крепить хочешь и покажи фото посадочного места чего тебе приехало и фото посадочное твоего калика



Сегодня счет стал 1,5 : 5,5
Конструкция сложилась такая : переходник засовываем в калик и весь бутерброд ставим на ластохвост. Затем, не дыша, стараясь удержать подпружиненные плашки переходника от выскакивания, завинчиваем стяжные болтики калика. Уффф.. и вроде бы вот она, мелкая радость, но наши узкоглазые друзья предусмотрели все
Почему-то плашки переходника свободно проходят ближний болтик стяжки калика, но упираются в дальний ... В результате калик выступает за передний край переходника вперед. Боюсь, при каждом выстреле он от отдачи будет сползать. Так что правлю счет на 1/2 : 1/2....



@PIRK, сфотографировал, через некоторое время вставлю фото.

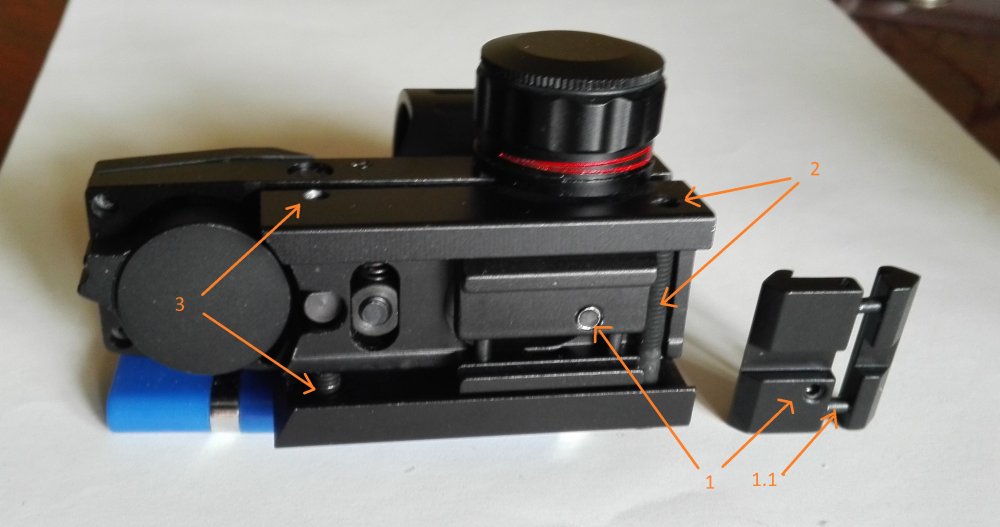

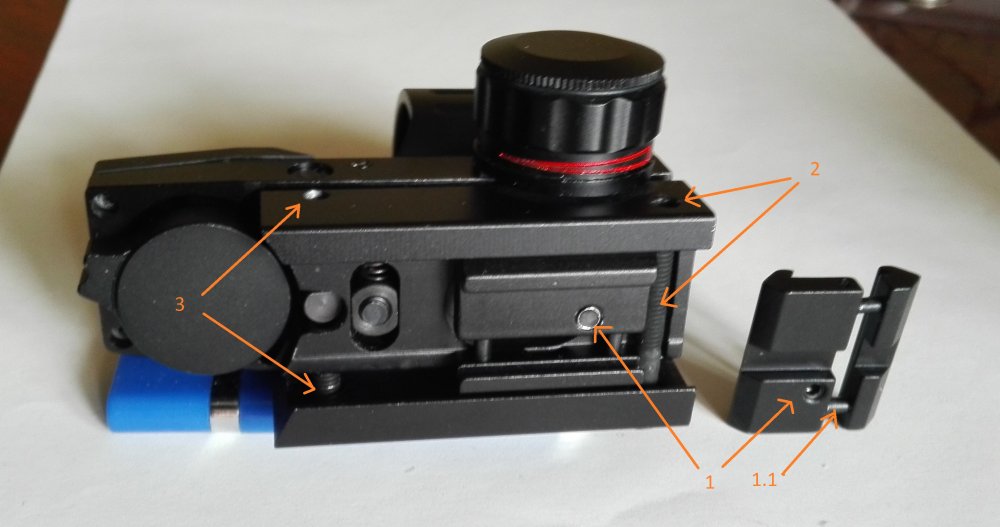

Обозначения :
1 - бестолковый болтик на плашке переходника
1.1 - подпружиненные втулки
2 - дальний стяжной болт калика (в него-то и упирается плашка переходника) и отверстие для него на боковой стенке калика.
3 - то же, но для ближнего (видно, насколько он выше от основания)

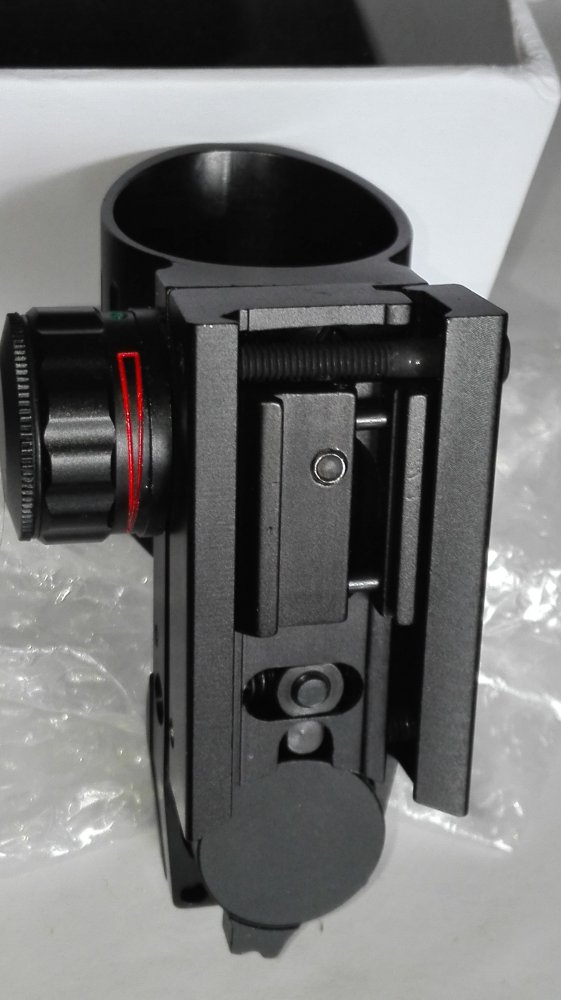

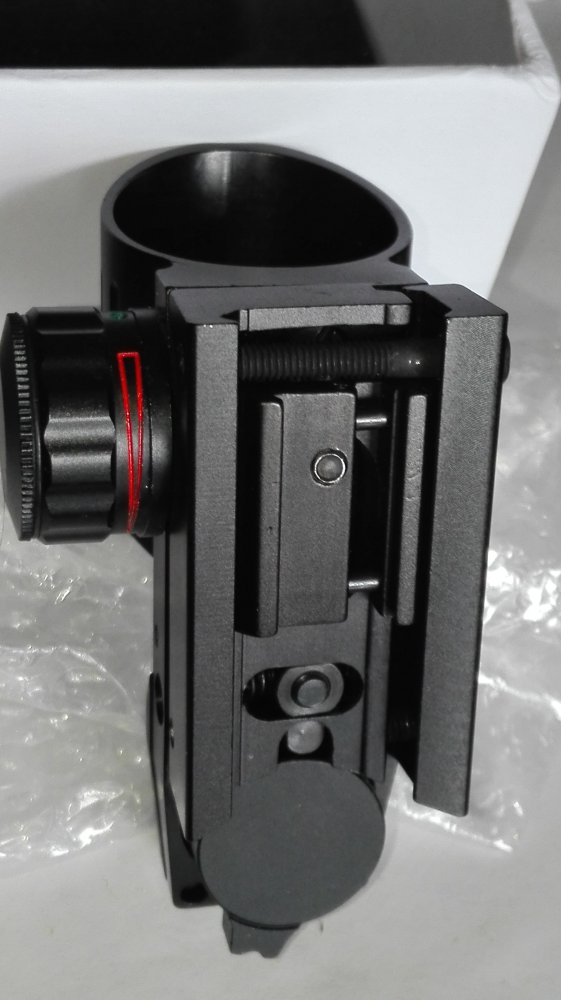

Другой снимок - для наглядности, выбирал ракурс где лучше видно детали.
Синенькое - флешка, подсунул для устойчивости.



@Ю-Джин, вот та тряхомудия с ответной частью где болт 1 торчит, это ты сам туда запихнул или это регулировочный родной механизм? деталь где 1,1- это отдельная база вивер, зачем она тебе?? тебе нужна длинная планка, где много слотов, это позволит поставить калик там где тебе удобно, да и не может быть база - меньше основания прицела (любую опору лэп переверни вверхногами)



Тряхомудия №1 такая же как и 1.1 Их я обозвал "плашками переходника". Одну запихал, вторую рядом поставил, чтобы 2 снимка не делать. ))
Вместе они составляют одну "длинную планку" или основание прицела



@Ю-Джин, выкинь нах эти раздельные детальки... поставь ЦЕЛЬНУЮ (фото ПЕРВОЙ же планки-переходника с ласты на вивер, я бы поставил другую), тот винт который торчит левее у тебя (неподписан) он должен вставть между слотами в прорезь, это фиксатор от сдвига.



поэтому ты и не можешь калик воткнуть, потому что разные базы ставишь вместе а на них одну цельную деталь, потому что они не делались впаре на координатно расточном под твою ласту. ружье какое у тебя?



Ружье Армсан 612. Там ластохвост тоже не просто так сделан, ставится именно и только планки с регулируемой шириной базы.
Калик на фото не встанет полностью ни на какую планку - передний винт в любом случае не даст задвинуть его полностью. Кстати, на твоем фото не видно, регулируется ли ширинв=а зазор на нижней части конструкции. Таких нерегулируемых планок с непонятно зачем вструмленными болтами и ключами к ним у меня аж 2 пары скопилось.
И встает еще одна проблемка - нет у планок переднего упора, поэтому, опасаюсь, от отдачи калики на них будут ползти вперед...
Пока пользуюсь каликом с базой 11 мм, на нем все нормально. Он упирается в дальний вырез ластохвоста, стоит прочно.

Эту публикацию затеял для информации любителям поэкспериментировать. На интернет-площадках заранее что-то узнать очень сложно. Может, все это кому-то поможет определиться с выбором в и-нет магазинах.



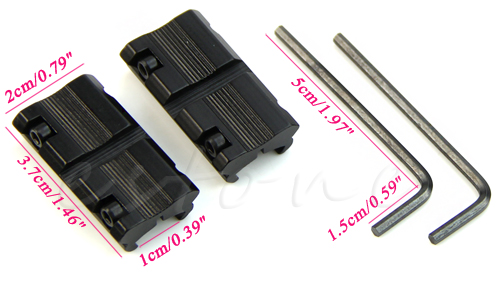

@SeBa, вот как раз об этом я и говорил в начале поста.
Опытным глазом вижу - плашки сплошные, это раз.
Второе - то же разводилово с непонятными болтиками в них. Если плашки не раздельные, что делают там эти болтики ? Если их выкинуть вместе с ключами, ИМХО не изменится абсолютно ничего.
Третье - какая конструкция у ластохвоста ? Как у тебя получилось вставить нераздвижную плашку в пазы на ствольной коробке ? На Армсане это никак.
Вывод - в покупке отказать ))



@Ю-Джин, вот на этих картинках видно что их можно раскрутить и собрать на месте? я так понимаю проблемма в том, что ластахвост на твоем армсане не сквозной, то есть нельзя планку надвинуть и забить по самому ластохвосту?
хотя лично я бы поставил вот такую (она жестче и крепче стоять будет):

можно засверлить и резьбу сделать под винты, или прихватить полуавтоматом, конечно отпилив по длинне чтоб гармонично смотрелась... а можно и такую- чтоб не мешала по мушке целиться если калик снять придется.

по поводу отсутствия упоров ты не прав, на первой фотке видно сверху винт упорный, да и практически везде он присутствует (просто фотки с разных ракурсов смотреть нужно), китайцы очень оперативно реагируют на требования рынка и подстраиваются под покупателя. тебе могу посоветовать после посадки переходника и отсутствии стопора, накернить сам переходник или планку (ластахвост) перед ним, это его удержит от сдвига.



Да, именно в этом засада. Лезть в переработку ствольной коробки не хочется, тем более компетентные люди не пожалели времени позвонить и просветить насчет поперечных бороздок на плашках. Да, действительно, болт туда входит совершенно корректно, вдобавок решается проблема упора калика на переходнике для предотвращения сползания от отдачи.
Ну, как говорится, общими усилиями :)
:beer:

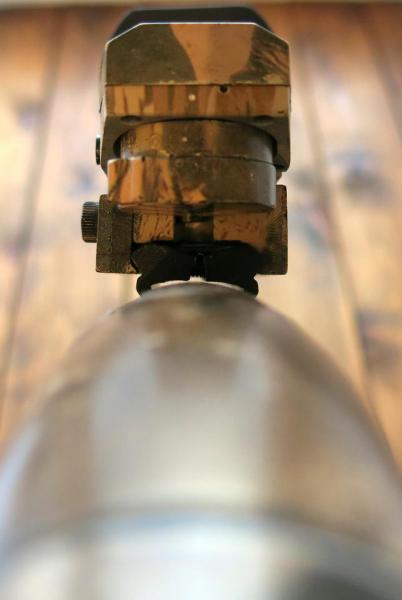

@Ю-Джин, Я их просто распилил по палам, делов то!! Стоит калик мёртво, даже на одной!



@SeBa, и каков настрел с таким монтажем? была ли выверка стп после например 20 выстрелов?



@PIRK, Весь сезон отработал без выверки. На зайца снимаю его, перед охотой на утку устанавливаю, проверяю, практически как было так и остаётся!



@SeBa, клево, удачно получилось! я слышал как с гладких калики отщелкиваются и улетают так, что их даже искать никто не идет



@PIRK, Брехня! Если руки растут из нормальных мест и голова на плечах, то всё будет хорошо!



На некоторых китайских прицелах стоят универсальные кронштейны. Планка, которая притягивается винтами, может переворачиваться. В одном положении под ластохвост, в другом под вивер.



@Пострел, там, наверное, продвинутые прицелы. Я купил что попроще, поиграться.
