Нужен совет радиотехника по оптике.

Тема в разделе "Оптика для охоты", создана пользователем Sfekss, 20 фев 2018.

  1. Sfekss

    Sfekss
    Александръ
    Сибирь Ветеран

    Регистрация:
    27.09.15
    Сообщения:
    699
    Рейтинг:
    599
    Благодарности:
    292
    Адрес:
    Сибирь
    Оружие:
    ТОЗ-34ЕР, ИЖ-18ЕМ-М, ТОЗ-34-28

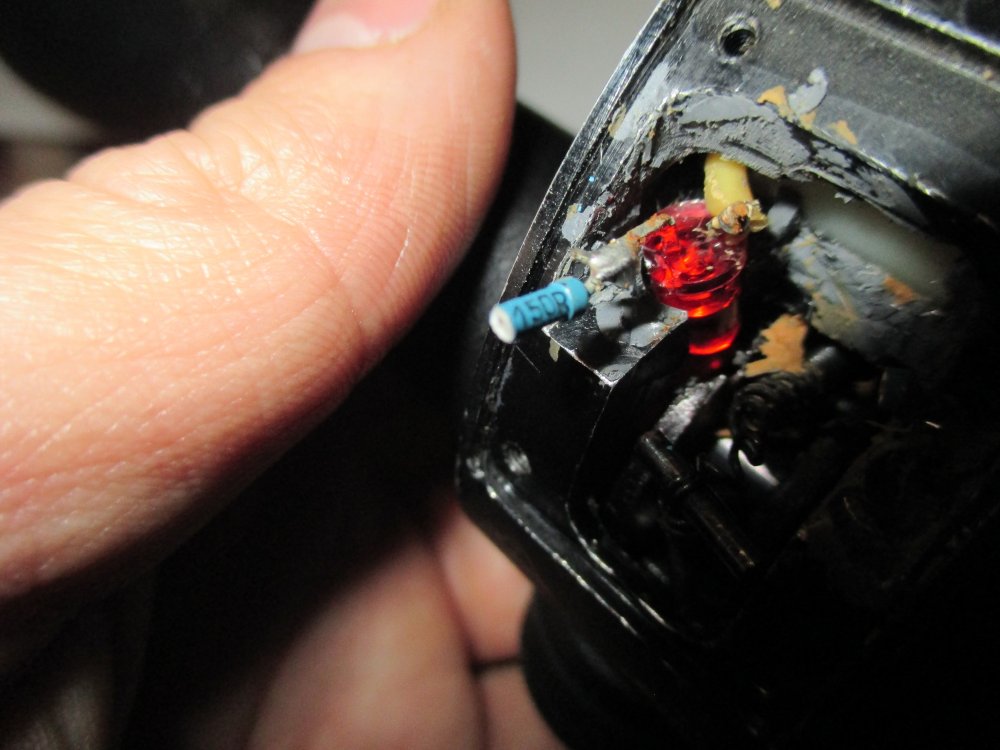

    Случилась такая оказия, что решил я полезть в подсветку прицела и сломал какую-то деталь. На ней написано "150R" ниже "J.P.". Не знаю как хорошо видно на 3 фото, но всё прекрасно работает и без неё, если соединить контакты напрямую.
    Насколько она вообще нужна, стоит ли заморачиваться с её поисками или сделать просто напрямую?

    Ну и раз залез, то заодно и спрошу на счёт самого диода, оставлять этот или можно другой поискать?

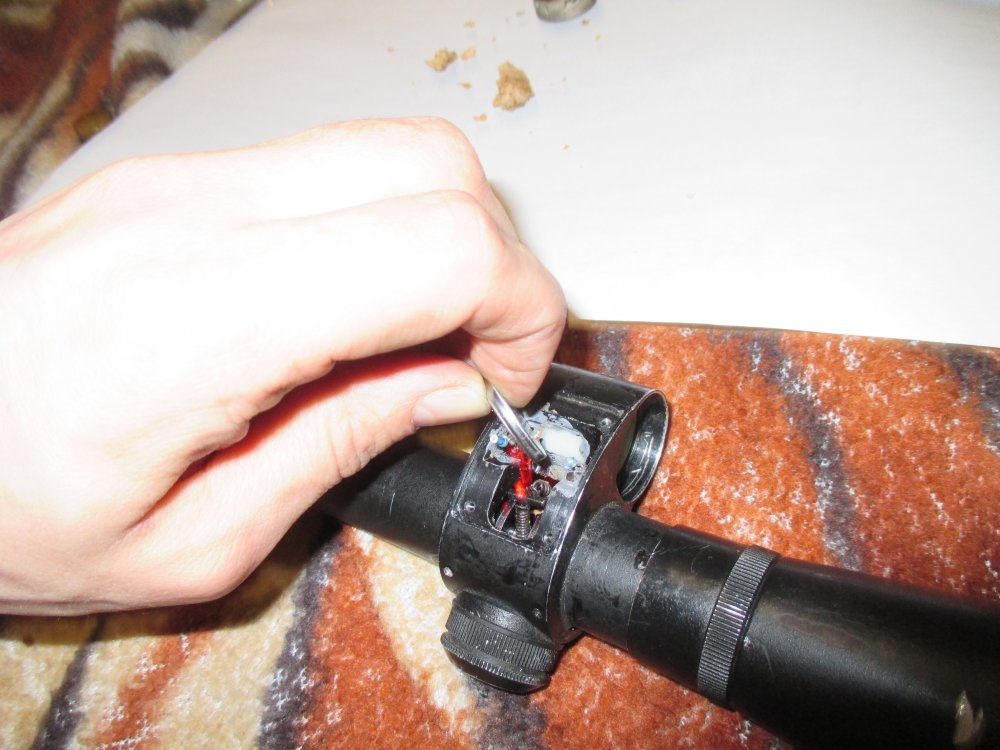

    Подсветка предназначена под другие элементы питания, но благодаря монеткам и изоленте она отлично работает на CR2032. Имеет ли смысл искать другой диод, может быть более современный и эффективный или более подходящий под данный элемент питания с его ёмкостью? IMG_0191.JPG IMG_0195.JPG IMG_0197.JPG

  2. Капитан

    Капитан
    Дмитрий
    Дивногорск Ветеран

    Регистрация:
    11.12.12
    Сообщения:
    1.663
    Рейтинг:
    755
    Благодарности:
    192
    Адрес:
    Дивногорск
    Оружие:
    ИЖ 18 ЕММ 20/76, Вепрь 308 супер, МР 155 12/76- 710мм
    Это сопротивление, 150 Ом, без него скорее всего яркость диода будет выше чем была раньше, но видимо не долго...

  3. Sfekss

    Sfekss
    Александръ
    Сибирь Ветеран

    Регистрация:
    27.09.15
    Сообщения:
    699
    Рейтинг:
    599
    Благодарности:
    292
    Адрес:
    Сибирь
    Оружие:
    ТОЗ-34ЕР, ИЖ-18ЕМ-М, ТОЗ-34-28
    @Капитан, Я бы не сказал что подсветка сильно яркая. Переключатель во втором положении сам создаёт сопротивление в 151 Ом. В третьем положении сопротивление 3 Ома, т.е. напрямую(всего 3 положения, 1 - выкл.). Ещё 0,8 Ома даёт провставка из монет для компенсации недостатка высоты элемента питания.
    Опять же этот диод рассчитан на какой-то другой элемент питания, судя по размерам это cr2, те же 3 вольта, но мощи я думаю даёт по-более, опять же 800mAh весьма неплохо по сравнению с 210-240 у cr2032.
    У нас в городе найти cr2 большая проблема(если под неё прицел заточен), нет к сожалению инструкции от старой конструкции.

    В общем стою я на распутье:
    1. Можно заморочиться с поиском сопротивленя с перспективой в будущем найти cr2.

    2. Можно вообще выкинуть его из цепи, если кто-то авторитетно заявит, что на cr2032 и так всё будет работать без угрозы диоду.

    3. Найти современные или более подходящие диоды для cr2032. Судя по современным прицелам, на этих элементах светить они могут весьма неплохо. И уже окончательно переделать данный прицел под cr2032. Но тут опять же мне нужен совет специалиста.

    У кого какие мысли есть, выкладывайте, будет интересно услышать любое мнение.

  4. Таксист

    Таксист
    Александр
    Новосибирск Ветеран

    Регистрация:
    01.11.07
    Сообщения:
    3.608
    Рейтинг:
    1.856
    Благодарности:
    526
    Адрес:
    Новосибирск
    Собаки:
    Лайка
    Оружие:
    ИЖ
  5. Sfekss

    Sfekss
    Александръ
    Сибирь Ветеран

    Регистрация:
    27.09.15
    Сообщения:
    699
    Рейтинг:
    599
    Благодарности:
    292
    Адрес:
    Сибирь
    Оружие:
    ТОЗ-34ЕР, ИЖ-18ЕМ-М, ТОЗ-34-28
    @Таксист, Я из небольшого городка в Томской области. Тут таких батареек нет или есть, но ещё поискать надо. Даже кроны тут всего в нескольких магазинах продаются.

  6. Таксист

    Таксист
    Александр
    Новосибирск Ветеран

    Регистрация:
    01.11.07
    Сообщения:
    3.608
    Рейтинг:
    1.856
    Благодарности:
    526
    Адрес:
    Новосибирск
    Собаки:
    Лайка
    Оружие:
    ИЖ
    Все решаемо при желании, телефон+ интернет ,сайтовцы друзья и пр ,было бы желание
    --------------
    как то в 300 км от Сиба готовил дрова ,про..л пробку от Штиля (масло на цепь) ,позвонил в сиб , выехал к трассе 50 км и к обеду пробка была у меня ,щас все можно решить и доставить что угодно куда угодно

    Sfekss нравится это.
  7. Alex_Hunter

    Alex_Hunter
    Алексей
    Новосибирск Модератор Команда форума

    Регистрация:
    16.07.07
    Сообщения:
    3.515
    Рейтинг:
    2.143
    Благодарности:
    675
    Адрес:
    Новосибирск
    Собаки:
    РГ
    Оружие:
    Лось-7-1,ТОЗ-34, Franchi Affinity Camo Max
    Да, это ризистор, сопротивлением 100 Ом, мощностью где-то 0,25 Вт (по фото сложно оценить размер). Думаю такие резисторы есть в любом магазине радиодеталей в Томске. У меня такие есть, но как передать не знаю, теоретически можно отправить в почтовом конверте, но дойдет ли не знаю.
    Да, по диоду, как правило напряжение на открытом диоде порядка 2 В, ток через него что-нибудь около 10 мА. Если вы его соедините напрямую (без резистора), то на свежем элементе вполне может и сгореть ( хотя не факт, может хватит и внутреннего сопротивления самого элемета).

    Последнее редактирование: 23 фев 2018
  8. Sfekss

    Sfekss
    Александръ
    Сибирь Ветеран

    Регистрация:
    27.09.15
    Сообщения:
    699
    Рейтинг:
    599
    Благодарности:
    292
    Адрес:
    Сибирь
    Оружие:
    ТОЗ-34ЕР, ИЖ-18ЕМ-М, ТОЗ-34-28
    @Alex_Hunter, На нём 150R написано. Точно 100 Ом? размер 1,7мм на 5,5мм примерно.
    С Томска мне притащить их проще, знать бы что тащить.

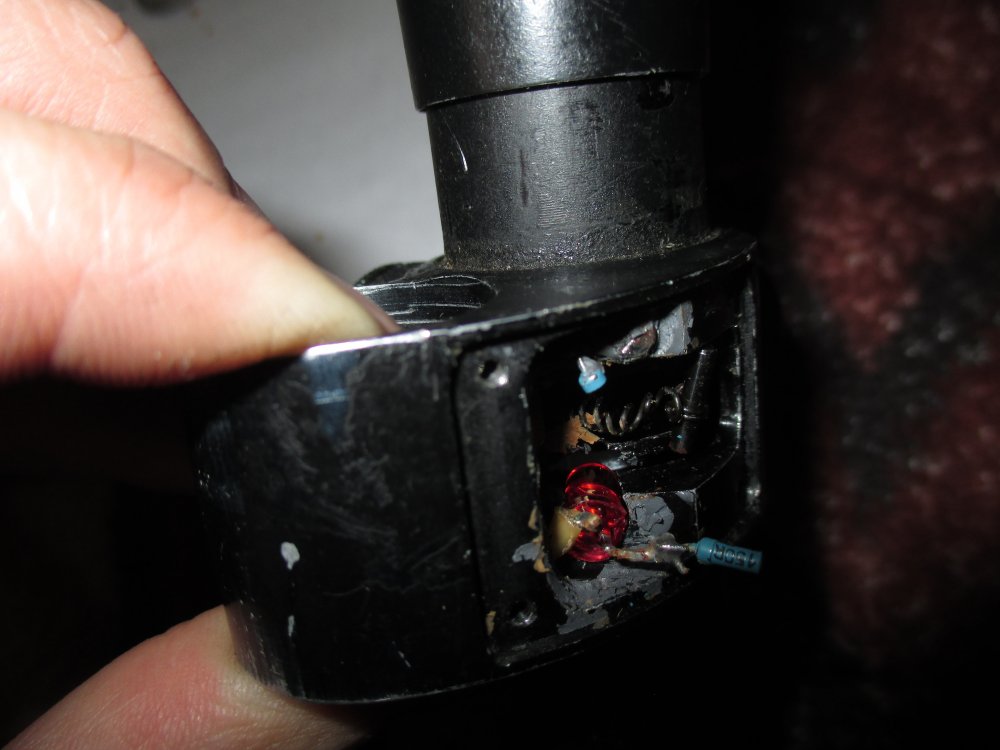

    Знаете ли вы что-нибудь о составе, которым залепили всю эту схему? Он попал на снимок на третьем фото, где я замыкаю диод напрямую, лежит на листке, бежевый, ближе к коричневому по цвету. Я так понимаю, что это сделали что бы внутри ничего не болталось, особенно при выстрелах.
    Собственно сопротивление было внутри него не видимо глазу, сломал его случайно, когда пытался снять этот "пластилин" отвёрткой.

  9. serdgik-m

    serdgik-m
    Сергей
    Томск Ветеран

    Регистрация:
    11.11.13
    Сообщения:
    1.309
    Рейтинг:
    422
    Благодарности:
    211
    Адрес:
    Томск
    Собаки:
    нету
    Оружие:
    МЦ21-12(было),Тоз34-20,ИЖ54,Тоз34-12ш
    Чо за городок то? Поможем поди :-)

  10. Alex_Hunter

    Alex_Hunter
    Алексей
    Новосибирск Модератор Команда форума

    Регистрация:
    16.07.07
    Сообщения:
    3.515
    Рейтинг:
    2.143
    Благодарности:
    675
    Адрес:
    Новосибирск
    Собаки:
    РГ
    Оружие:
    Лось-7-1,ТОЗ-34, Franchi Affinity Camo Max
    Конечно 150, описался. Состав скорее всего гасящий вибрацию, мы например используем виксинт, что у них точно не скажу.

  11. Sfekss

    Sfekss
    Александръ
    Сибирь Ветеран

    Регистрация:
    27.09.15
    Сообщения:
    699
    Рейтинг:
    599
    Благодарности:
    292
    Адрес:
    Сибирь
    Оружие:
    ТОЗ-34ЕР, ИЖ-18ЕМ-М, ТОЗ-34-28
    @serdgik-m, Колпашево. На след. недели сам планирую в Томск, если раньше не отпаяю откуда-нибудь куплю в магазине. Думаю буду восстанавливать как было, может даже батарейку приобрету там. Большой минус, что их нет в лёгкой доступности, переделка под cr2032 была бы весьма актуальна, т.к. их можно практически где угодно купить.

  12. Sfekss

    Sfekss
    Александръ
    Сибирь Ветеран

    Регистрация:
    27.09.15
    Сообщения:
    699
    Рейтинг:
    599
    Благодарности:
    292
    Адрес:
    Сибирь
    Оружие:
    ТОЗ-34ЕР, ИЖ-18ЕМ-М, ТОЗ-34-28
    @Alex_Hunter, Может посоветуете что-нибудь из легкодоступного и бюджетного? Виксинт килограммами продают, смысла нет из-за 10гр. покупать килограмм. Тем более за 500-600р.

  13. Alex_Hunter

    Alex_Hunter
    Алексей
    Новосибирск Модератор Команда форума

    Регистрация:
    16.07.07
    Сообщения:
    3.515
    Рейтинг:
    2.143
    Благодарности:
    675
    Адрес:
    Новосибирск
    Собаки:
    РГ
    Оружие:
    Лось-7-1,ТОЗ-34, Franchi Affinity Camo Max
    Виксинт предназначен именно для защиты радиоэлектронных изделий, я не технолог и аналогов не подскажу. Имхо можно обычной строительно-монтажной пены бухнуть, там чисто подсведка ведь, спецтребований никаких нет.

  14. Sfekss

    Sfekss
    Александръ
    Сибирь Ветеран

    Регистрация:
    27.09.15
    Сообщения:
    699
    Рейтинг:
    599
    Благодарности:
    292
    Адрес:
    Сибирь
    Оружие:
    ТОЗ-34ЕР, ИЖ-18ЕМ-М, ТОЗ-34-28
    @Alex_Hunter, так-то да, но будет ли держать отдачу? Пена достаточно мягкая. Фасовки большие по 1кг, надо меньше. грамм 20 или 30 к примеру. Спасибо за советы.

  15. serdgik-m

    serdgik-m
    Сергей
    Томск Ветеран

    Регистрация:
    11.11.13
    Сообщения:
    1.309
    Рейтинг:
    422
    Благодарности:
    211
    Адрес:
    Томск
    Собаки:
    нету
    Оружие:
    МЦ21-12(было),Тоз34-20,ИЖ54,Тоз34-12ш
    Ну будешь в городе - заедь. Припаяем тебе резистор да и герметику отолью порцию :-) В лс стукнись. дам координату.
