Подключение электрической части Lifan 190DF

Тема в разделе "Авто и мототехника, лодки", создана пользователем Radon, 16 авг 2017.

  1. Radon

    Radon
    Владимир
    Ветеран

    Регистрация:
    04.12.16
    Сообщения:
    583
    Рейтинг:
    282
    Благодарности:
    139
    Добрый день. Буду обсказывать мою проблему досконально. Собираю вездеход переломку и наконец-то прикупил мотор Lifan 190 c электростартером, катушкой на 18 ампер и регулятором. блок ключа стартера подключил. С ключа запускается и глохнет как положено. Но вот как подключить регулятор я не понимаю. Во первых с блочка где ключ стартера остались два незадействованных проводка которые даже при положении ключа ВЫКЛ все равно с аккумулятора имеют 12В напряжения. (см фото). Это так и должно быть?
    [​IMG]

    Второе. Непонятна мне распайка самого регулятора. Выходит с него 5 проводов скомпанованных в фишку "мама". Одно гнездо свободное. На ответной части фишка "папа" также 5 ответных проводов НО центральный провод подключен к пустому месту "мамы". Может они что-то перепутали? (см. фото)
    [​IMG]

    Далее два белых провода на выходе спаяли вместе и получился один белый. Мне тоже непонятно для чего (см. фото).
    [​IMG] .

    В результате у меня на выходе всего 4 провода. два коричневых, черный и белый. Мультеметром проверяю напряжение на черном и белом а там пусто!!! Тогда решил проверить все провода. в результате вот что получил (см.фото)
    [​IMG]

    Такие напряжения я получил при подключении регулятора вот сюда. Или это я тоже не правильно подключал? (см. фото)
    [​IMG]

    Ну и заключительный вопрос. Как получает аккумулятор зарядку если он одной клемой + подключен к стартеру а второй - к массе?
    Будьте снисходительны и добры помочь мне в нахождении ответов на мои вопросы.

  2. alex-kainskij

    alex-kainskij
    александр
    куйбышев Ветеран

    Регистрация:
    15.12.10
    Сообщения:
    576
    Рейтинг:
    195
    Благодарности:
    56
    Адрес:
    куйбышев
    Собаки:
    РОС
    Оружие:
    тоз-54
    Плюс с гены, на плюсовую клему аккума.

  3. Radon

    Radon
    Владимир
    Ветеран

    Регистрация:
    04.12.16
    Сообщения:
    583
    Рейтинг:
    282
    Благодарности:
    139
    генератор - это так штука внутри которой что то крутится и ток получается :)))) А в моем случае это что?

  4. Дми3й

    Дми3й
    Дмитрий
    НСО,Черепановский р_н, Ветеран

    Регистрация:
    02.10.09
    Сообщения:
    1.562
    Рейтинг:
    198
    Благодарности:
    91
    Адрес:
    НСО,Черепановский р_н,
    Собаки:
    опять нет
    Оружие:
    ИЖ-43ЕМ, МР-153, что-б ещё купить? Купил! МР-27М! ,,,,надо что-то продать,,,:-)))
    ,

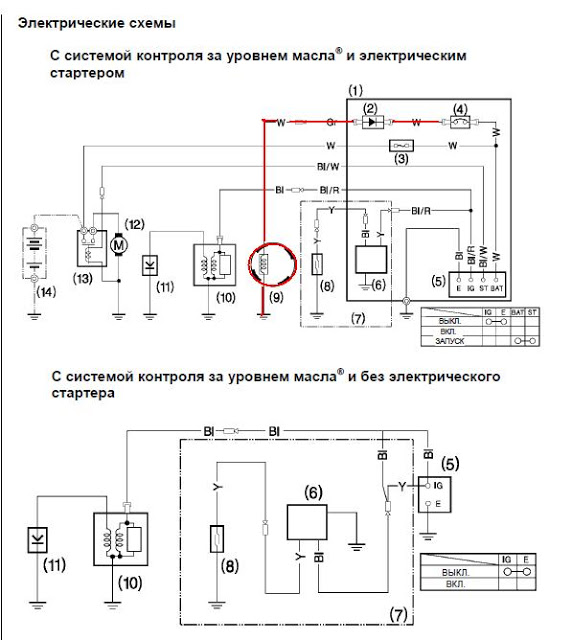

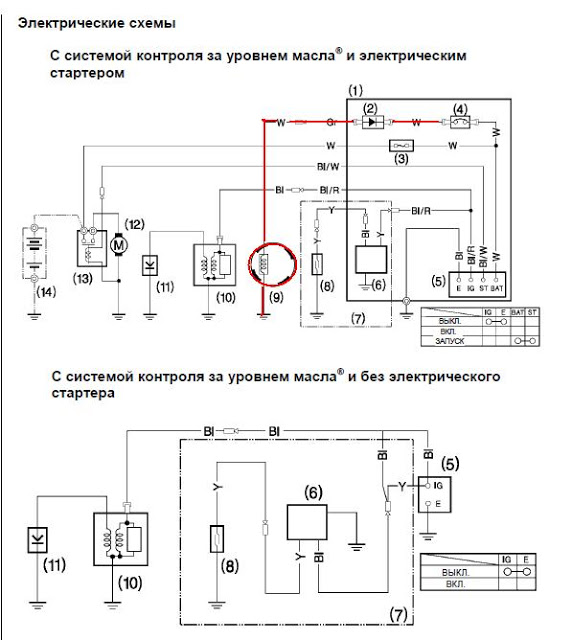

    Вложения:

  5. Radon

    Radon
    Владимир
    Ветеран

    Регистрация:
    04.12.16
    Сообщения:
    583
    Рейтинг:
    282
    Благодарности:
    139
    Да есть у меня все это в руководстве. Только это не даст ответов на мои вопросы.

  6. Пашинец

    Пашинец
    сергей
    новосибирск Модератор Команда форума

    Регистрация:
    22.02.10
    Сообщения:
    11.843
    Рейтинг:
    8.336
    Благодарности:
    3.465
    Адрес:
    новосибирск
    Собаки:
    РЕЛ
    Оружие:
    тоз -63 иж 27м
    У меня на снегоуборщике ,тоже стоит акума ,тоже заводится с ключа ,есть фара . Но нет там гены и акум не заряжается а потихоньку дохнет ,за зиму пару раз приходится заряжать

  7. Пашинец

    Пашинец
    сергей
    новосибирск Модератор Команда форума

    Регистрация:
    22.02.10
    Сообщения:
    11.843
    Рейтинг:
    8.336
    Благодарности:
    3.465
    Адрес:
    новосибирск
    Собаки:
    РЕЛ
    Оружие:
    тоз -63 иж 27м
    НЕЕЕЕЕЕТ там гены ,покажите фото движков Лифан с навесным генератом в заводском исполнении ?

  8. Пиначет

    Пиначет
    Олег
    Иркутск Ветеран

    Регистрация:
    21.09.14
    Сообщения:
    1.288
    Рейтинг:
    991
    Благодарности:
    487
    Адрес:
    Иркутск
    Собаки:
    Лайка Лакки
    Оружие:
    cz malard 12х76, ИЖ-81, Хатсан-70, Franchi Horizon 308 Win.
    Магнето то есть же, оттуда и зарядка должна идти, ток слабенький только по сравнению с генератором.

  9. Radon

    Radon
    Владимир
    Ветеран

    Регистрация:
    04.12.16
    Сообщения:
    583
    Рейтинг:
    282
    Благодарности:
    139
    У меня стоит катушка освещения на 18 ампер. С нее выходят два провода с переменкой. я их цепляю на два коричневых провода регулятора. Завожу двигатель и на выходе получаю на черном и белом проводе "-". А +12 появляется на тех же коричневых проводах.

  10. Radon

    Radon
    Владимир
    Ветеран

    Регистрация:
    04.12.16
    Сообщения:
    583
    Рейтинг:
    282
    Благодарности:
    139
    Всем спасибо за участие. Проблема решена.

  11. Пашинец

    Пашинец
    сергей
    новосибирск Модератор Команда форума

    Регистрация:
    22.02.10
    Сообщения:
    11.843
    Рейтинг:
    8.336
    Благодарности:
    3.465
    Адрес:
    новосибирск
    Собаки:
    РЕЛ
    Оружие:
    тоз -63 иж 27м
    Кались как ?

  12. Radon

    Radon
    Владимир
    Ветеран

    Регистрация:
    04.12.16
    Сообщения:
    583
    Рейтинг:
    282
    Благодарности:
    139
    @Пашинец, Оказалось зря боялся. два провода с "блока ключа стартера", которые на выходе имели "+ -" 12 вольт при включенном аккумуляторе по цветам соединяем с черным и белым на регуляторе. а питание электропотребителей осуществляем непосредственно с аккумулятора. Вот и все.

  13. Sib

    Sib
    Алексей
    Новосибирск Бывалый

    Регистрация:
    16.03.16
    Сообщения:
    283
    Рейтинг:
    80
    Благодарности:
    40
    Адрес:
    Новосибирск
    Оружие:
    Cz, Сайга,
    А аккум заряжается?

  14. Radon

    Radon
    Владимир
    Ветеран

    Регистрация:
    04.12.16
    Сообщения:
    583
    Рейтинг:
    282
    Благодарности:
    139
    @Sib, заряжается.

  15. Radon

    Radon
    Владимир
    Ветеран

    Регистрация:
    04.12.16
    Сообщения:
    583
    Рейтинг:
    282
    Благодарности:
    139
  16. Агеич

    Агеич
    Станислав
    Новосибирск (родился в Болотнинском районе, деревн Ветеран

    Регистрация:
    07.03.13
    Сообщения:
    811
    Рейтинг:
    1.135
    Благодарности:
    369
    Адрес:
    Новосибирск (родился в Болотнинском районе, деревн
    Собаки:
    РПГ (Русская пегая гончая)
    Оружие:
    Разное
    @Radon, Смотрел,смотрел ,но так и не увидел вездехода..Давай полную картинку.

  17. Radon

    Radon
    Владимир
    Ветеран

    Регистрация:
    04.12.16
    Сообщения:
    583
    Рейтинг:
    282
    Благодарности:
    139
    @Агеич, да как ее дать ? гаражик маленький а на телефоне объектив широкий. плюс к тому темновато :) хотя может это видео устроит

  18. roma300

    roma300
    Новичок

    Регистрация:
    03.01.18
    Сообщения:
    1
    Рейтинг:
    0
    Благодарности:
    0
    Доброе время суток форумчане!
    Вопрос по теме зарядки от двигателя Лифан..........провода все соединил как описано выше, но как узнать идет ли зарядка на АКБ, пробовал снимать клемму при заведенном движке, лампа освещения тухнет..........так и должно быть...........и потянет ли зарядка АКБ 55 Ач.
    Заранее благодарен за дельные советы и ответы!!!

  19. Radon

    Radon
    Владимир
    Ветеран

    Регистрация:
    04.12.16
    Сообщения:
    583
    Рейтинг:
    282
    Благодарности:
    139
    @roma300, с таким реле-регулятором как у меня это нормально, что лампочка гаснет при отсоединении аккумулятора ибо без него система работать не будет. Есть другие регуляторы у которых два выхода - один на аккумулятор, другой на питание других потребителей в обход него. а замерить проще всего вольтметром сравнивая показания перед запуском двигателя и во время работы.

  20. lehilia

    lehilia
    Илья
    Новичок

    Регистрация:
    17.03.18
    Сообщения:
    15
    Рейтинг:
    0
    Благодарности:
    0
    @Radon, а если нет блока ключа зажигания, как быть, я не шарю, помоги пожалуйста
