Прошу помощи и консультаций ?!

Так в чем причина?
Тетерев вырос в размерах? - нет!
Расстояние от ОП до дерева изменилось? - нет!

А изменилась кратность.
Соответственно - изменился параметр, который называется "поле зрения (поле обзора)" (выражаетс в метрах) - это в линейном исчислении.
С увеличением кратности - поле зрения уменьшается.
Ну а в угловых величинах - это "поле зрения" происходит от "угла обзора".
"Угол зрения" не применяют - потому что, если пунктуально - то "угол зрения" - это тот угол, с которым мы смотрим в объектив - мои извинения! - в окуляр (конечно же!, а не объектив)

Рисунов прилагать? - или и так понятно??



С рисунками....
пояснения нужны? к моим "каракулям"?

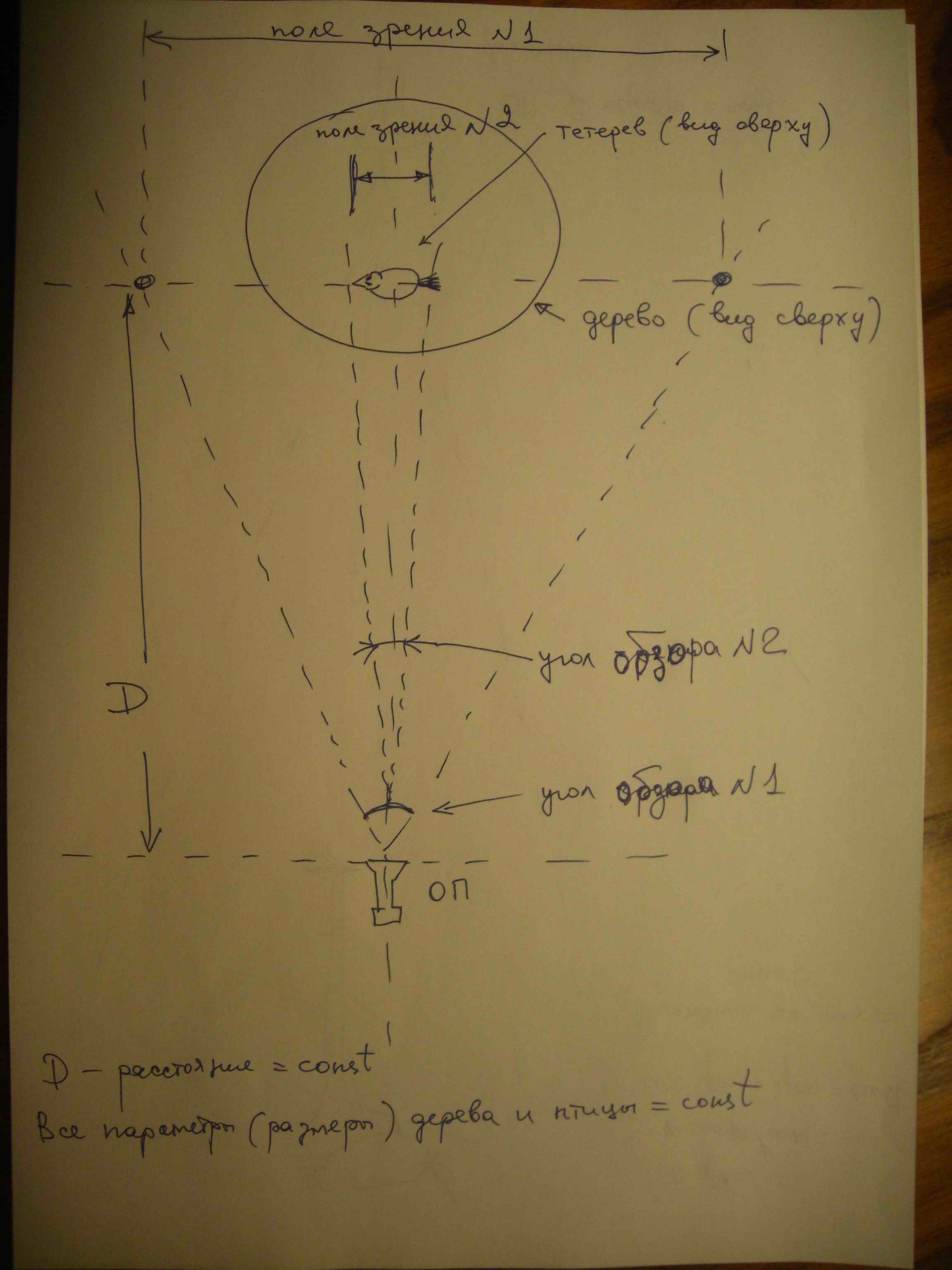

Пример варакса:
Поле зрения №1 (угол обзора №1) - видим все дерево и даже то, что рядом с ним. Наименьшая кратность.
Поле зрения №2 (угол обзора №2) - видим только тетерева. Т.е. УВЕЛИЧИЛИ КРАТНОСЬ - УМЕНЬШИЛИСЬ ПОЛЕ ЗРЕНИЯ (ОБЗОРА) И УГОЛ ОБЗОРА.

Ну как еще обяснить-то??



Угол обзора величина постоянная.Вы увиличивая кратность уменьшили фокусное расстояние до обьекта



Александр, вы сейчас с глухими разговариваете - вы что, не видите... и слепыми вдобавок.
Люди не только не состоянии самостоятельно прочитать и изучить очевидные вещи, они еще с пеной доказывают явную чушь...
Я вас попрошу - не обижайтесь на убогих - не уходите с форума, пожалуйста!



1. Смотрите рисунок, поясняющий обратное.
2. Есть понятие "фокусное расстояние линзы". Однозначная величина, определяемая геометрией линзы.
Если линз несколько - то есть они собраны определенным образом в оптический прибор (прицел, бинокль, объектив и т.д.) - то у этого прибора будет такой показатель, как "фокусное расстояние прибора". Оно может быть постоянным, а может быть переменным.
....а вот что такое "фокуное расстояние до объекта" - ?? - про которые Вы пишите?



безполезно что либо доказывать..ибо земля плоская и стоит на трёх слонах,которые стоят на огромной черепахе..
всё же тема про прицел для загона и тетерева...
самое оно,это 1,5х6х30..
у самого на барсе,стоит 4х12х40. поменял бы на загоник..

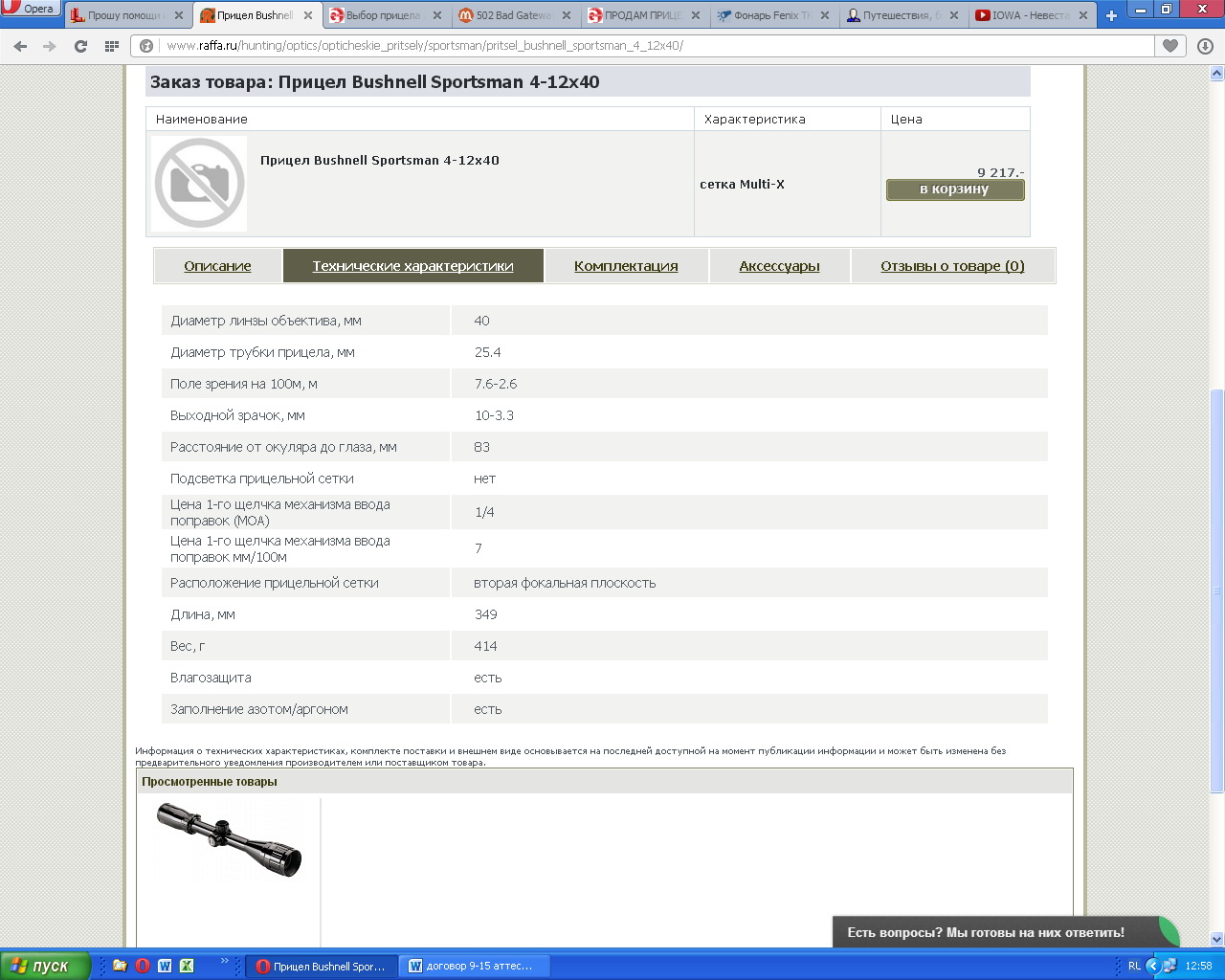

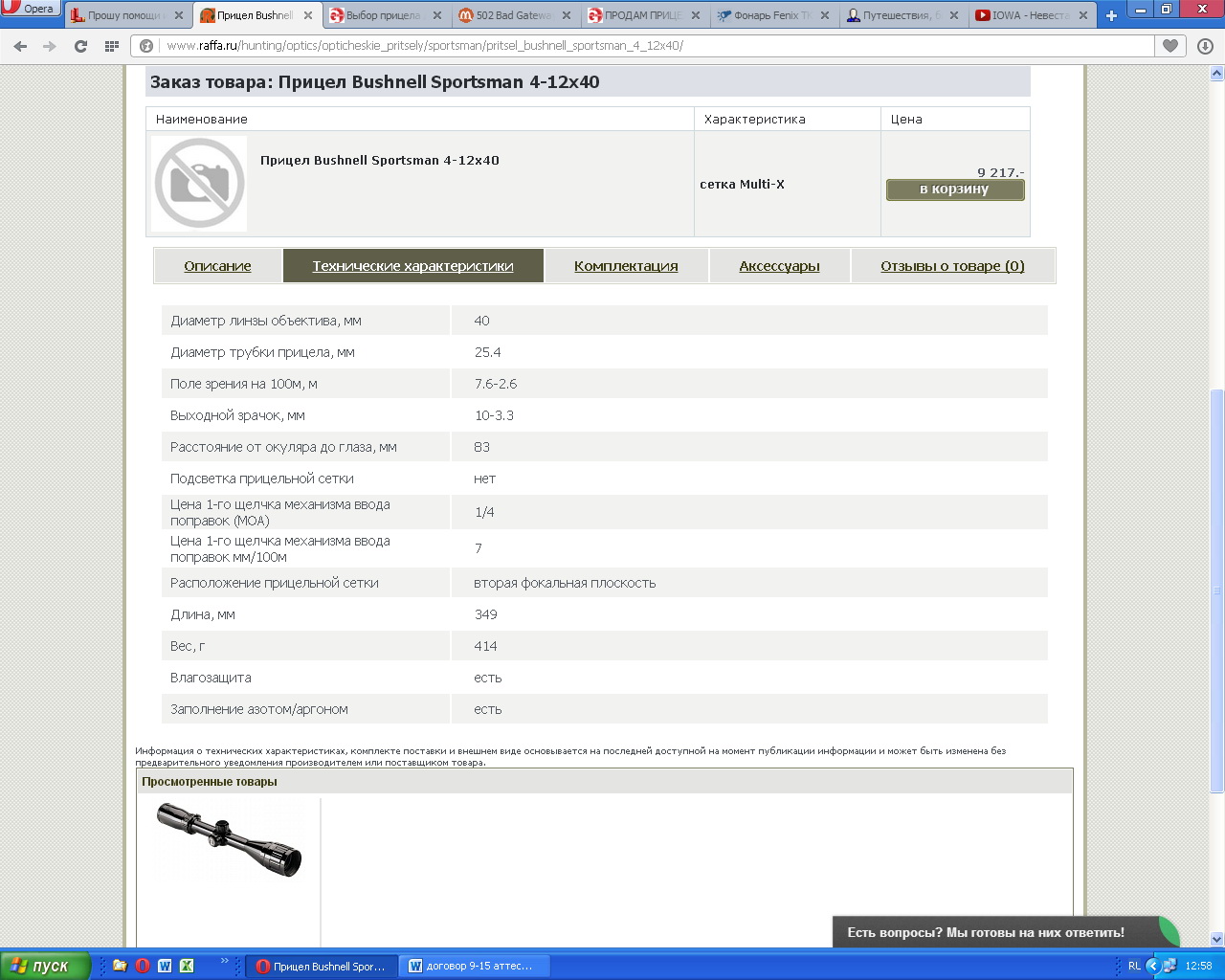

Блин, люди... ну гляньте в раздел технические характеристики прицела:



Угол обзора - величина постоянная и зависит от конструктивных особенностей прицела (диаметра линз) и иногда у прицелов в большей линзой может быть меньший угол обзора, чем с меньшей.
Поле зрения прицела может рассматриваться только применительно к кратности и расстоянию до цели, поэтому всегда указывают оба этих параметра, например: Поле зрения 4 метра на расстоянии 100 метров на ХХ кратности...
Фокусное расстояние также зависит от выставленной кратности, т.е это в общем-то постоянная величина, но только при постоянной кратности..т.е, если изменяет кратность - меняем фокусное расстояние... в характеристиках прицела это называют "удаление зрачка", т.е расстояние, с которого надо смотреть в прицел. ( в этом легко может убедиться каждый если посмотрит в переменник, покрутив кольцо изменения кратности)
Что еще кому не ясно



Михаил,Джордано Бруно и Коперник,тоже доказывали и были сожжены на костре..хотя были правы..
это борьба с ветрянными мельницами,не более...в одном посте,не выложить часть курса института..



Ну, если пришли "к документам" - давайте глянем документы.

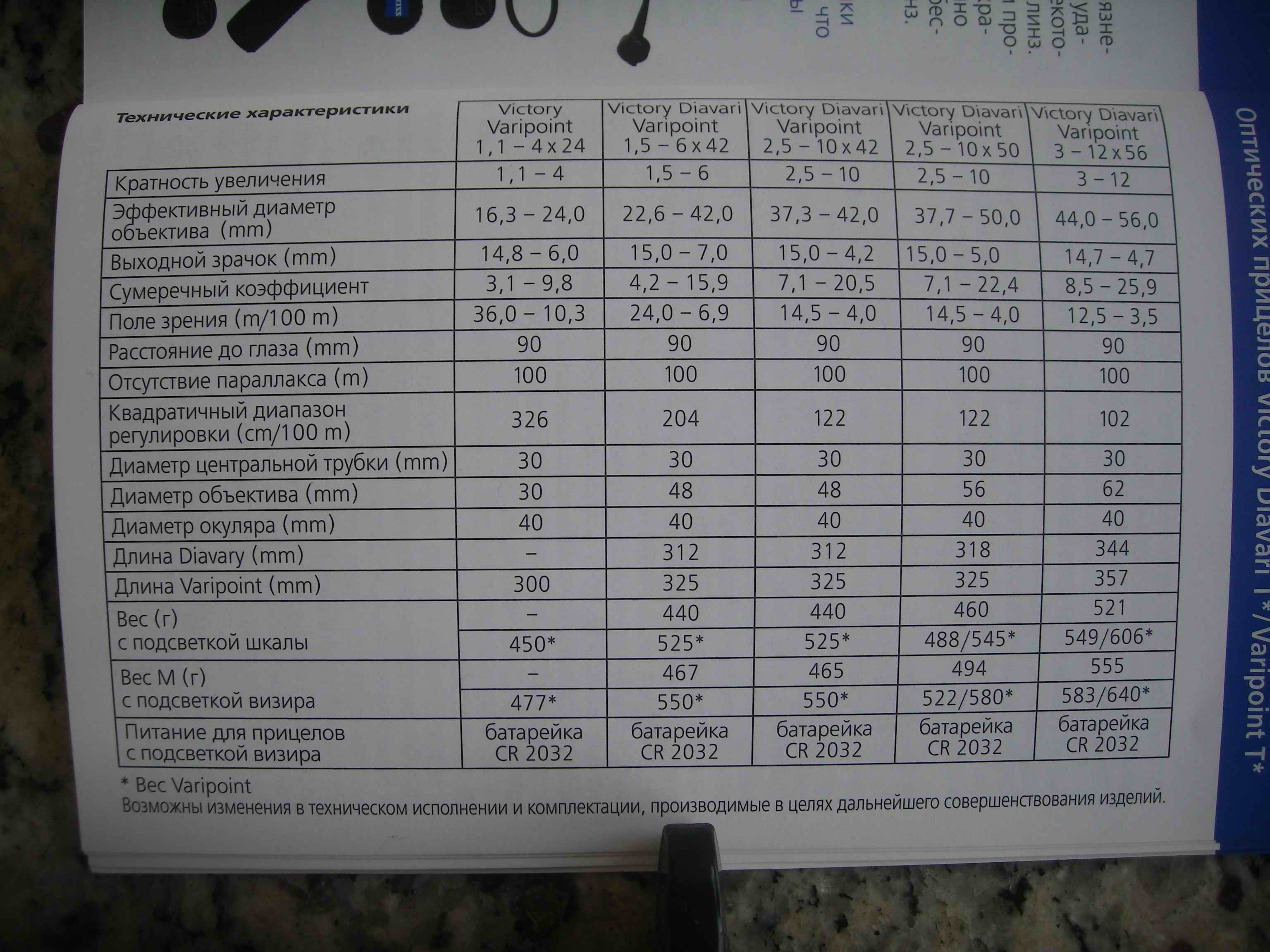

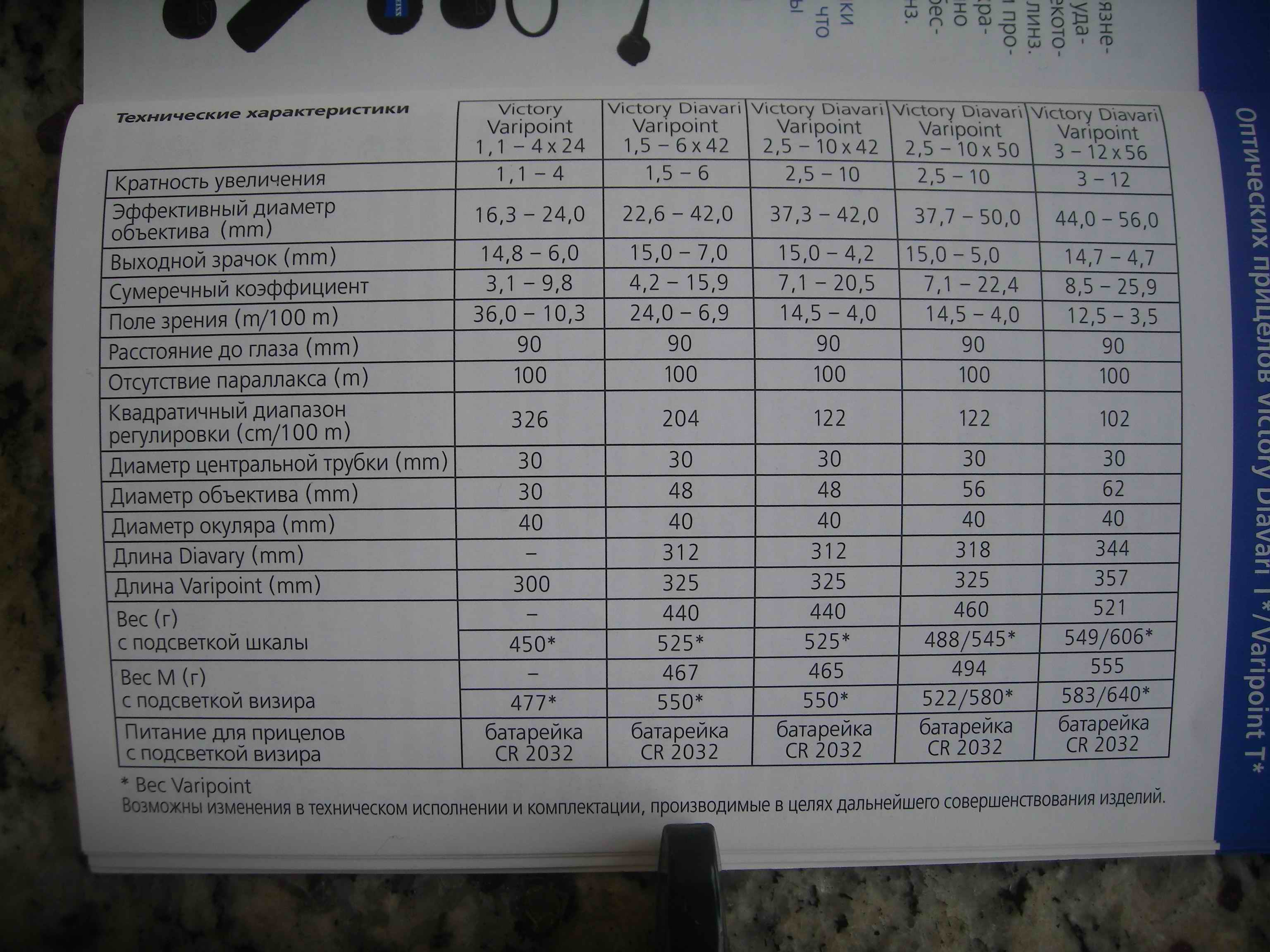

На фото - тех данные прицелов с переменной кратностью - о чем говорит строка 1 таблицы.
Строка 5 таблицы - говорит о том, что поле зрения с изменением кратности меняется.

Небольшое отступление. Поле зрения - это ЛИНЕЙНАЯ величина, соответственно - на 100 метров (для данного прицела указана).
Но размеры можно выражать и в УГЛОВЫХ величинах.
Т.е. линейная величина "один дюйм на 100 ярдов" = "1 МОА" в угловых величинах.
Нет возражений?
Теперь влпрос: "1 дюйм на 100 ярдов" и "2 дюйма на 100 ярдов" - это разные УГЛОВЫЕ величины?
Конечно - ДА! Это 1 и 2 МОА соответственно. Это совершенно разные углы в численном выражении!

Теперь "в привязке" к прицелу и таблице: поле зрения 14,5 метров на 100 метров и 4 метра на 100 метров - это одинаковые УГЛОВЫЕ величины? Это одинаковые углы? - Ответ однозначен - НЕТ!
Т.е. с изменением кратности угловые величины (уголы обзора) меняются.

относительно "расстояния до глаза" - строка 6 таблицы. Кратность меняется, поле зрения меняется (в линейных и угловых величинах) - а этот параметр выражен единственным числом - 90 мм. т.е. неизменен. В пицелах иной конструкции - может быть переменным значением. Не обязательно он должен меняться, другими словами.... Можно пояснить почему - но нужно ли?

как-то так.....



Вот еще один практический опыт "пришел" в голову.
Если у кого прицел переменной кратности и стоИт на не очень высоких кольцах - то проведите такой эксперимент.
Ставим минимальную кратность. Многие в этом случае увидят (хоть и расплывчато) мушку.
Теперь начинаем увеличивать кратность - и мушка пропадает.
Заметьте - не просто становится "очень расплывчатой" до такой степени, что ее не видно - а просто уходит из поля зрения.
Т.е. с увеличением кратности угол обзора - уменьшается.



Согласен!



Александр, вы путаете поле обзора (которое можно измерять в метрах или градусах) и угол обзора - способность преломления лучей конкретной линзы.
Яндекс рулит:
"Как известно, одним из важнейших параметров оптического прицела является видимое поле обзора (Увеличение Х Угол обзора в градусах), необходимое для наведения цели и слежения за движущимися объектами."...
Т.е угол обзора для прицела величина постоянная (линза выходная одна!), а меняя увеличение (внутреннюю начинку прицела) можно менять поле обзора.. А измерять его можно хоть линейкой, хоть транспортиром...
С уважением.



Мы как раз и спотыкнулись на прицелах с переменной кратностью.
Действительно, для постоянника угол обзора будет постоянной величиной.
Но, меняя кратность переменника, мы как раз меняем характеристики оптической системы, что приводит к изменению угла обзора.
Товарищ доходчиво все нарисовал, я с ним был вынужден согласиться.
Сходу ошибок в его рисунках я не увидел.
Ну, либо мы совсем как-то запутались в терминологии и все говорят о разных вещах.



Т.е угол обзора для прицела величина постоянная (линза выходная одна!), а меняя увеличение (внутреннюю начинку прицела) можно менять поле обзора..

Ну и я про тоже.



....пойдем другим путем.....

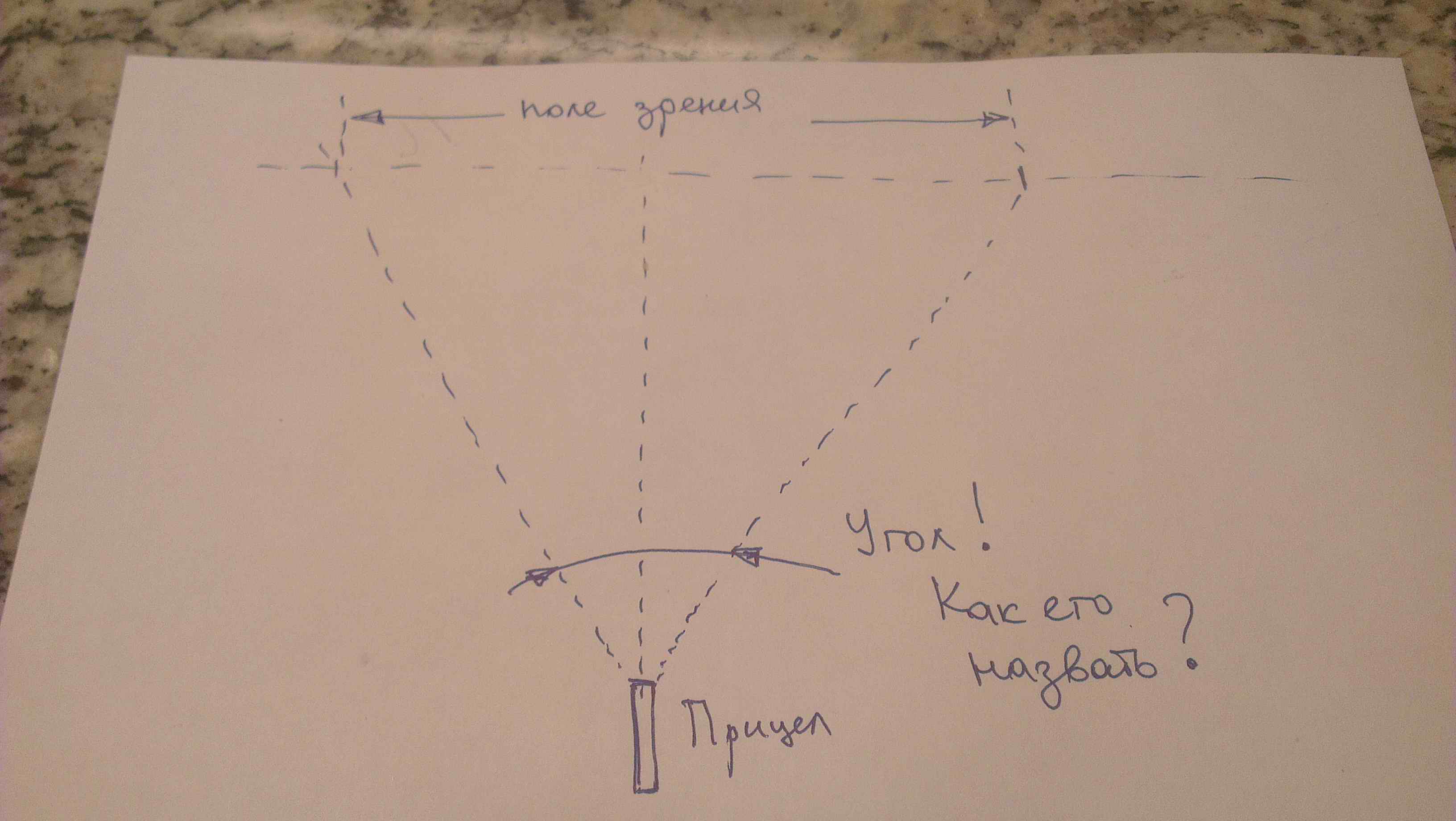

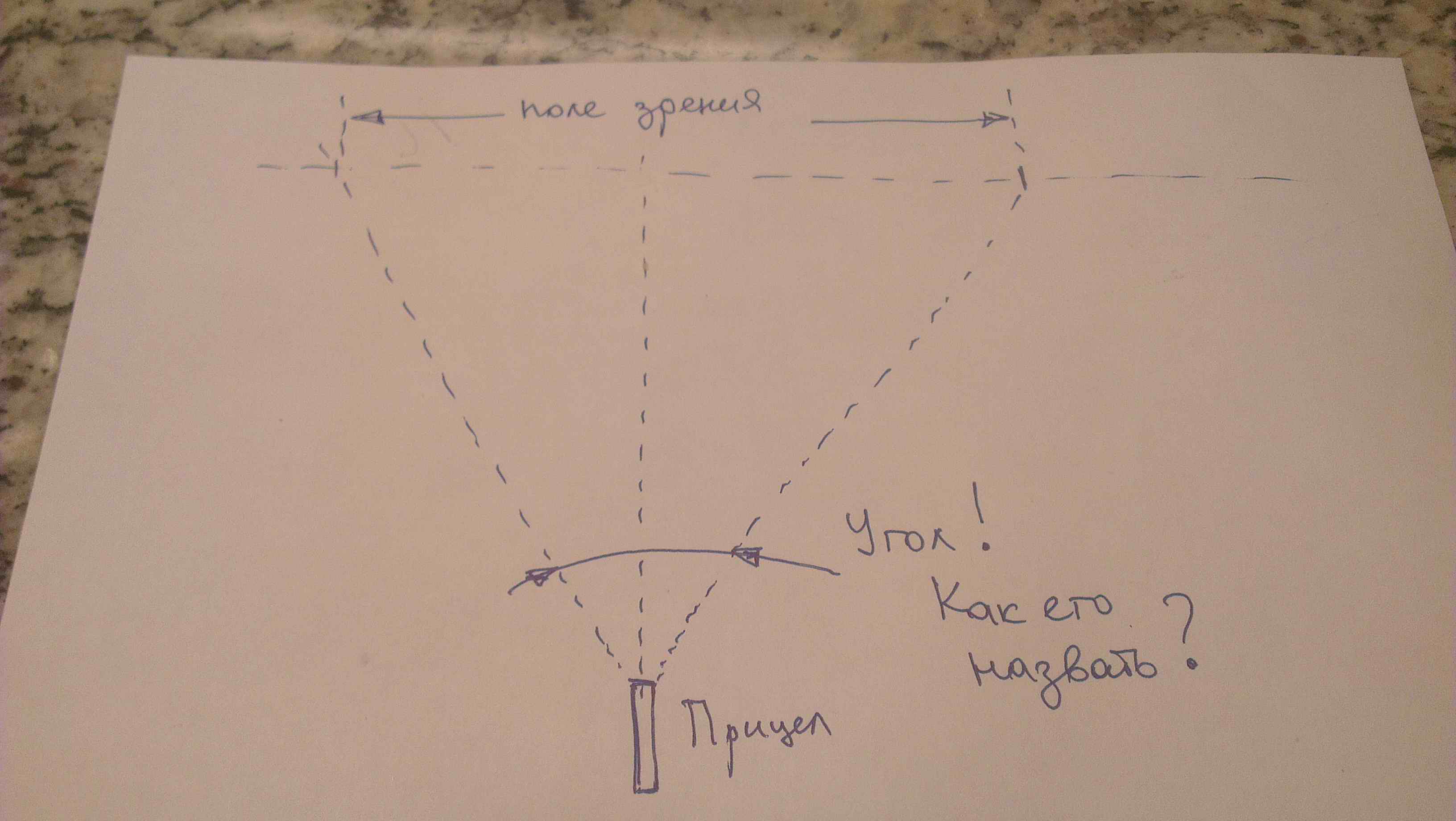

"Поле зрения" - вроде определились, что это есть такое.
Разночтений нет? Параметр прописан в паспорте.

Это - основание треугольника.
Проведите от него катеты к вершине треугольника, в которой находится объектив прицела.
Как Вы назовете получившийся угол?
Назовите, пожалуйста!

Логично предположить, что если есть "поле зрения" - то ему соответствует "угол зрения".
Выше уже говорилось, что появляется несоответствие, т.к. это название "уже занято"...
Угол зрния - это угол между осью оптического прицела и вашим глазом (если совместили точно - он равен нулю).

Ну - как назовем этот угол?
Тот, что на рисунке?

Жду!

Дополнение: 1. во всех предыдущих постах "поле зрения" я называл и "поле обзора". не делая различий. Т.е. предполагая, что это одно и то же. Если кто найдет достоверную ссылку (или определение), что это разные понятия - сообщайте. Буду исправляться!
2. соответственно этот угол - называл "углом обзора".
3. речь шла о том, что именно этот угол - меняется при изменении кратности (независимо от его названия)



Вы фсе ... не правы!
Просто возьмите диаметр выходного "очка" прицела за константу, а не считайте центр ее оси за "ноль"!
А если ширину (диаметр выходного "очка" считать величиной постоянной), то "точку фокуса" прицела (линзу, которая "ездит" внутри прицела) считать величиной переменной, то все становится на свои места: уменьшили кратность - фокус сместился вперед, следовательно угол увеличился, потому как ширина (диаметр) "выходного очка" величина постоянная, увеличили кратность - фокус сместился назад - угол уменьшился! Думаю, что рисовать ничего не нужно!



Ну прям самый "правый".....
Не заметил, случайно, что ты пояснил "механику" рассматриваемого ранее действа.
И то, что до нее (механики, т.е. что и куда двигается и за счет чего меняется фокусное расстояние прицела) в рассуждениях пока не добрались.
Потому как есть люди, в этом сильно сумневающиеся, что угол-то - меняется!

Ты не последний пост в ветке читай, а хотя бы пару страничек "послюнявь пальчиком"



Во посоветовали Евгению прицел Ему теперь и матчасть изучать придется.



и пока не сдаст,прицел не продавать
на то,что нужно,не позволяет буджет,на что позволяет,то Евгению не нужно...вот такая дилема...
