Бинарный и тринарный заряд. Снаряжение патрона с разделенным зарядом.

@igorivanovich, @Главстрелок, И что сцепились то? Все равно каждый будет стрелять своим патроном , который ему подходит. Я например не могу насадки вкрутить , поэтому боюсь стальную пулю разгонять сильно. А делясь информацией все это время , уже и непонятно кто чужие ошибки учел , чтоб не понаделать их самому. Выкладывая чужие рецепты можно хоть на фоне своего опыта сравнить что получится , а не верить "наслово" . Недавно на ганзе появился охотник который "всю жизнь " стреляет 2.8 сокола на 45 гр дроби считая это нормальным патроном ...



Спасибо всем, кто стреляет разделенными зарядами. Это способствует накоплению опыта. Этот опыт, который достается с риском для испытателя, бесценен для светлого будущего.



Был в 2016 году отработан следующий Тринар 12/70 для пули массой 23 г. Капсюль СХ-2000. Порох Сокол - 1,1 г +порох Вектан АС: 1,0 г+ 0,9 г. Получено: Р макс.1012 бар . Давление ср. м/с.Скорость на 2,5 м- 632 м/с. Скорость сред. м/с. Дульная энергия 4593 Дж.



Этот Бинар с пулей массой 25 г дал скорость 700 м/с. Для снаряжения был выбран один из вариантов нового высокоскоростного патрона калибра 12/70. Было снаряжено в пластмассовые гильзы по патенту №2598257 калибра 12/70 5 штук патронов с пулевым снарядом (масса металлической поражающей части вместе с оперением 20 г, общая масса пулевого снаряда 25 г, наружный диаметр металлической поражающей части 11,8 мм) со следующими условиями заряжания: масса основного метального заряда 2,5 г (порох REX II), масса дополнительной части метательного заряда 1,2 г (порох Сунар 42). Общая масса метательного заряда составила 3,7 г. Дополнительная часть метательного заряда отделена от основного метательного заряда картонной диафрагмой с центральным отверстием диаметром 1,8 мм. Наружный диаметр диафрагмы 19 мм и толщина диафрагмы 1.5 мм. Гильзы патронов заделывались способом завальцовка. При завальцовке гильз патронов специальными закатными головками передний торец поражающей части, имеющей цилиндрическую полость диаметром 9 мм и глубиной 0,5 мм, выступал над торцом закатанного патрона на 5 мм. Однако наличие на торце металлической поражающей части цилиндрической полости обеспечило безопасность стрельбы даже из ружья МР-153, имеющего подствольный трубчатый магазин. Данная полость с выбранными геометрическими размерами не позволяет наколоть капсюль-воспламенитель одного патрона, находящегося в подствольном трубчатом магазине, торцом металлической поражающей части другого патрона, также находящегося в подствольном трубчатом магазине.

В результате отстрелов 5 штук новых патронов из самозарядного ружья МР-153 с подствольным трубчатым магазином с измерением скорости полета на расстоянии 2,5 метров от дульного среза получено: средняя скорость 700 м/с. Максимальное давление эксплуатационных патронов не превысило прочности ружья МР-153, т.е. было менее 1050 бар.



Чертеж пули

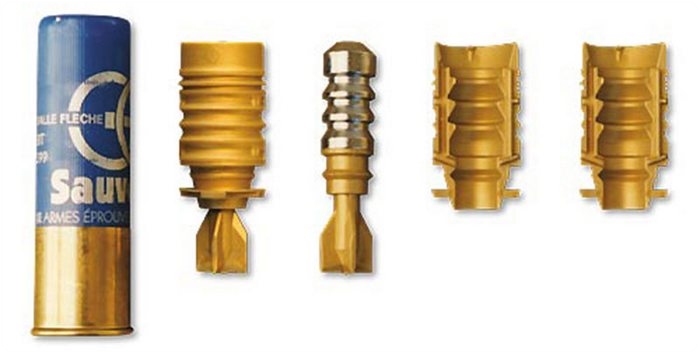

В Бинаре была использована пуля типа Совестра, но модернизированная



Рис. 2. Составные части патронов «Искра-М» с ППСт и ППСв


Разработанные патроны в собранном и разобранном видах показаны на рисунке 2. По техническим условиям ТКМУ 771828.004 ТУ и по результатам испытаний на КИС завода «Искра» патрон «Искра-М» 12/76 в бинарном исполнении с пулей ППСт при нормальной температуре (20 ºС) обеспечивает начальную скорость пути (V2,5) 556 м/с (среднее значение по пяти выстрелам) при среднем давлении 984 бар. Для варианта патрона «Искра-М» 12/76 в тринарном исполнении с пулей ППСв эти значения составляют 596 м/с и 830 бар, соответственно.



Уважаемые тринарнищики поздравляю с праздником "ДЕНЬ КОСМОНАВТИКИ" ( хоть с запазданием).
"Каждый человек, входя в профессию, в которой творчество является важным или решающим компонентом функциональных обязанностей, проходит важный этап - доказательства самому себе и уже состоявшимся "коллегам по цеху" способности самостоятельно решать те самые задачи, которые требуют наличия таланта творца. Без этого таланта творца в профессии делать нечего просто потому, что для решения многих задач не существует методических рекомендаций, изучив и правильно применив которые можно добиться искомого результата. Профессий подобного рода существует немало, и конструктор оружия- одна из них." Михаил Калашников.
Создатели бинаров, тринаров, кватров и пинтов (разделенный пороховой заряд) это о ВАС говорит Михаил Калашников. С уважением.



"Делать сложно- очень просто. Делать просто - очень сложно". Михаил Калашников



@kislin69, Выхожу на пенсию...востановлюсь после КОВИД 19...плотно займусь этой Тёмой. 460шт тринаров пылится...



Удачи в новом периоде жизни. Ждем с нетерпением новых изысканий по ТРИНАРУ и БИНАРУ, и.т.д

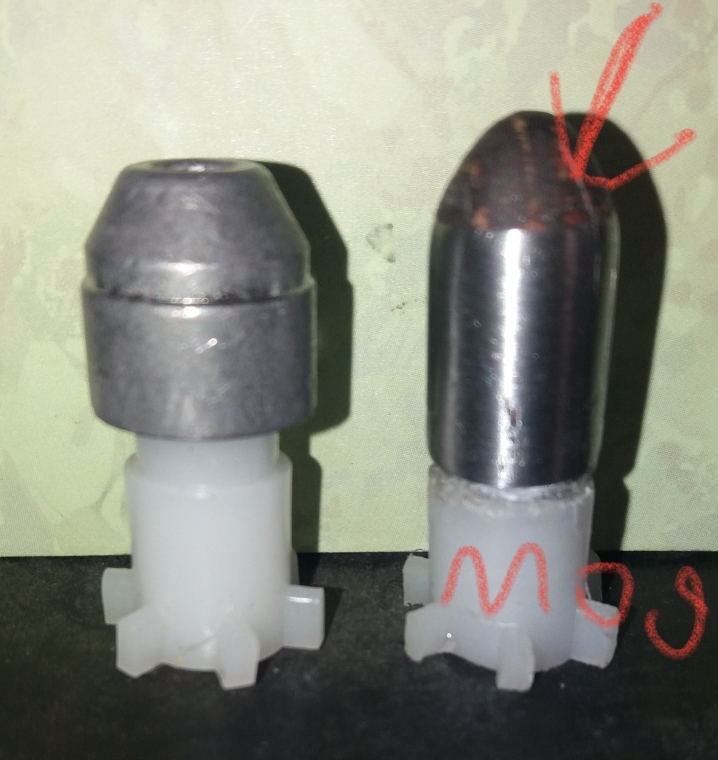

Ок. Пулька меня больше волнует моЯ. На платформе ПП-3. Нарезного НЕт и не предвидится, хватит железо собирать, надо дать ума что есть в арсенале.



А фото?



@Gennadij13, ИХ целая галерея на какой-то страничке сдесь. И заготовок тоже. 6 шт.заряженых есть. Не отстреливал ещё. Это на осень остается.



@zhukun58,

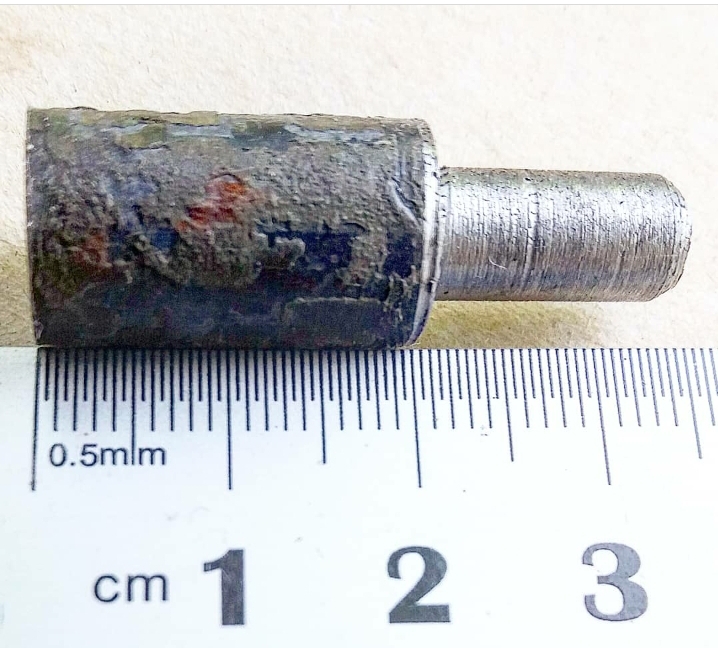

@zhukun58, ВОТ такая игрушка...Не отстрелял ЕЁ ещё. 15гр всего весит.



@zhukun58, думаю что не полетит нормально ....из за формы.



@Gennadij13, Это Ваше право так думать...я тоже на 100% НЕ уверен. Уж больно ВСЁ просто и дешево...

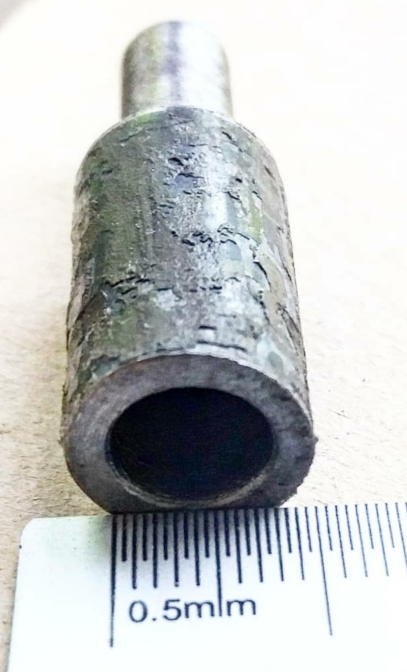

@zhukun58, Вот черновой вариант...заготовка.



@zhukun58, В диаметре 12мм. Отверстие для сброса веса...может разным быть. От вашей фантазии ВСЁ зависит и материал от кармана.
