Бинарный и тринарный заряд. Снаряжение патрона с разделенным зарядом.

Кали дробь, иначе совсем ничего не добьешься. Нужно,чтобы на 1050мпа держала давление.

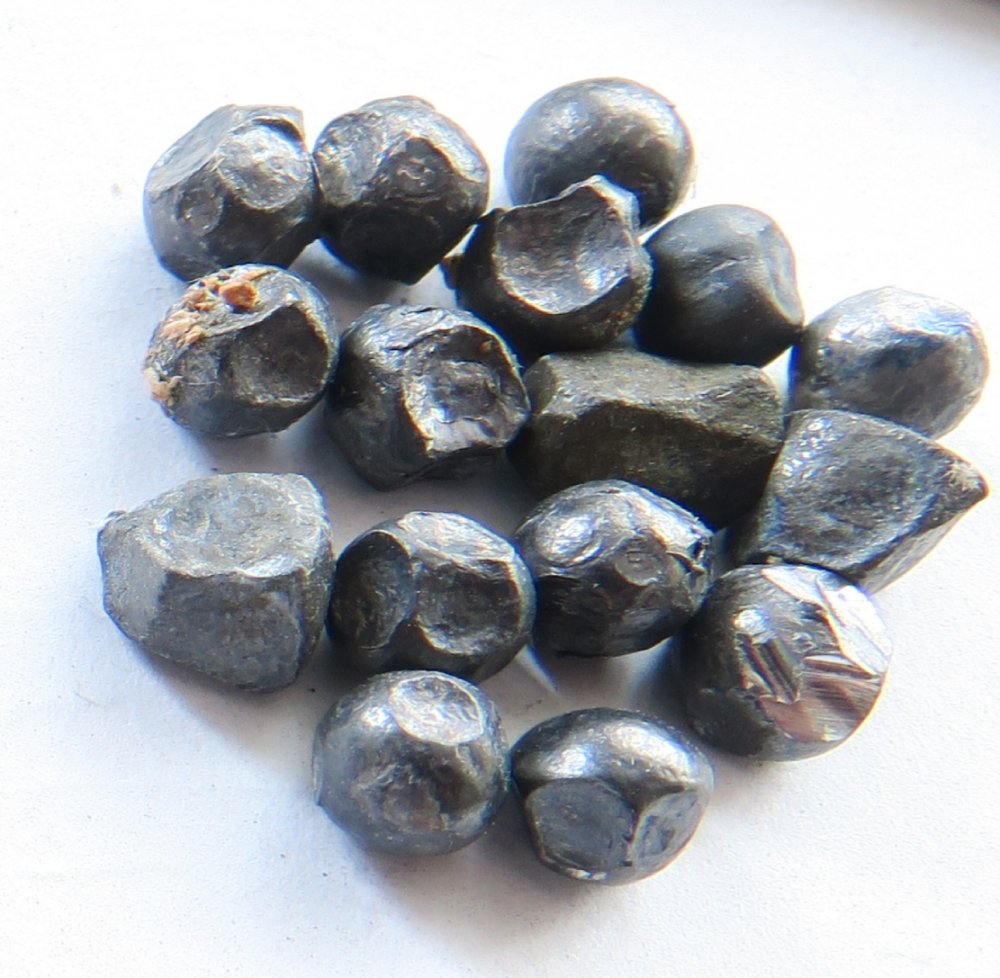

Ненормально,это пластилин. Ни кучности, не резкости.



Тогда нужна твёрдость не менее 28,3 кг/см2 для 12 кал.



@igorivanovich, Это мягкая дробь...где то по РФ покупал и где не помню. Есть и хорошая у меня но без крахмала не буду снаряжать. Боялся что со временем закоксуется но киксы дробят их. Время есть буду крутить на осень...ато около 300шт. лежит мало будет. На мишени расход у меня большой....идет. КАРАНТИН на месяц пока у нас в , султанате**KZ.



@zhukun58, Как и чем закаливание делать...дроби мягкой много ещё есть.



Если только не из чистого свинца .
выписка из одного патента .
Описание Предлагаемый способ термической обработки свинцовистых сплавов также заключается в закалке при температуре 200-275 с последующим отпуском, но отличается тем, что отпуск производят при 75-100° с выдержкой от 20 до 120 мин. Этим достигается высокая твердость сплавов Обработанный таким способом свинцовый сплав с 2% сурьмы nocлe быстрого охлаждения с 275° (выдержка 1 час) и последующего нагрева до 75° в течение 60 мин. приобретает твердость около 25 единиц по Бринеллю, Сплав, содержащий около 2 сурьмы и около 2-о олова после быстрого охлаждения с 275° и последующего нагрева его до 75° в течение 30 мин. приобретает твердость около 29 единиц по Бринеллю. Важно, чтобы второй нагрев (отпуск ) производился по возможности сразу после быстрого охлаждения с соответственной температуры (закалки ), так как твердая фаза (вызывающая твердение сплава), выделившаяся в некотором количестве при комнатной температуре (при вылеживании), будет служить центрами кристаллизации для частиц, выпадающих при повторном нагреве; в результате будет происходить коагуляция этих частиц и твердость сплава будет понижаться.Способ термической обработки сплавов на свинцовой основе с 1 - 3% сурьмы, а также 1-3% сурьмы и 1,5-3% олова, с применением закалки при температуре 200-275° и последующего отпуска, , с целью повышения твердости, отпуск производят при 75-100° с выдержкой 20-120 мин.



@Gennadij13, ЭТО для меня очень сложно...нехай будет как есть. На крайняк стальная дробь есть...



Что сложного то . В духовку на 230 градусов на час . С разу под холодную воду и еще на минут 40 в духовку при 75-80 градусов(я 90 делал и 235) т . . Можно в фольге запечь ….



@Gennadij13, НЕ расплавится...пары свинцовые ещё. Бум думать...



@zhukun58, у меня разной не понятной дроби около 40кг...натаскал отовсюду. Жену из дома выгнать надо...на время. Она там хлеб свой какой-то навороченый печет в этой духовке.



Помыть - чтоб не воняло . В пивные банки и фольгой накрыть . Я за раз все что было закалил. одна 7 не закалилась .



@zhukun58, вот максимум температура



@zhukun58, Духовку загаживать тяжелыми металлами...тут чумка пришла к нам, сидим на хате без вылазно , Ещё маленький Чернобыль на дому не переживем.



@zhukun58, вот тебе ссылка на показатели кучности при разной твердости. _http://piterhunt.ru/pages/nk-os/3/t29.doc
Разность между мягкой и твердой дробью при попадании в круг 762 мм составляет 41.8%, в центральный круг мишени 250мм 54%. Кали дробь. Или ищи твердую. Или лей сам из баббита,типографских штифтов/содержание в них сурьмы вроде до 20 процентов/,аккумуляторных клемм. Только тогда кучность на 30-40 процентов увеличишь. Равномерности осыпи добьешься не крахмалом,а пластиком. Дальности полета-контейнером. Резкости -скоростью. Скорость-разделенкой /бинар-тринар/.Вот тебе все составляющие.



@zhukun58,

Самое интересно,что при содержании сурьмы в сплаве со свинцом более 12 процентов-темп.плавления сплава становится ниже-252 гр цельсия,т.е. 275-лепешки при закалке. Так что не рекомендую в наших нелабораторных условиях превышать 250 градусов,при этом слой дроби по высоте нужно уменьшать до 2-3 рядов.



Андрюша, может ты поделишься ноу-хау своего контейнрра? Или я примну тебя. Вижу, что ты меня уже понял.



Игорь Иванович ,он для тринара использует быстрые пороха ,вместо сунара Магнум....вот и все



А без фамильярности можно? Спасибо.

Здесь в теме есть ответ по этому поводу.

О каг.

Если это в мой адрес, то я использую разные,..Сунар-Магнум в том числе.



@xant-41, нет не в ваш адрес ,коллега из Казахстана не может достать сунар Магнум.... Здесь вся беда



@Главстрелок, Сокол ставлю первым...потом вектан а1
Шо имеем то и сыпим. Медленных нету в КЗ. Сунары есть но 42 нет. Да я лицензии на гладкие продлял...и нечаянно нарезное сделал. Оказывается сейчас всё просто у нас сейчас с этим. Живу под горами и не разу там не охотился. Всё степи и пески...будем наверстывать. Гусики любят тринары, это я не заброшу конечно да хламу натаскал для них.
