Коллеги, возник вопрос: решил подреставрировать старый отцовский нож... так, без особого фанатизма. у него ручка из кости почистил... стала светлее ... как сохранить цвет? что бы не темнела от грязи и т.д. ? есть раковины и бороздки можно ли эти раковины, глубокие канавки и царапины чем то залить? типа эпоксидки... если да, то чем? может какие то рекомендации есть? если нет, то кость в обще чем то покрывают? пропитывают? Может, кто занимается реставрацией подобных вещей? У самого руки не очень кривые, но... именно такую работу никогда не делал. Поэтому, готов отдать клинок в руки мастера...
@272727, я про то что если нужно идеальное исполнение то лучше обратиться к другому, а сказать заранее где могут быть косячки я не могу, если вы эстет то точно не ко мне, я могу и спуски немного не ровно сделать или рикассо или ещё что нибудь, как бы не тот у меня ещё уровень чтоб всё было тип топ
@ВахТанк, Супер клеем обычно трещинки заливают в таких материалах, просто полировка, финиш в виде масла может сильнее желтить чем без масла, кость и без масла будет желтеть, навряд ли что то можно сделать чтоб она белой оставалась на долго
все это относительно. мне нужны 2-а куххоника и пока я на них не насобирал , то и с мастером окончательно не определился . а ножи мне , т.е. не в подарок, поэтому к своей вещи возможны скидки. но опять же огрехи могут быть разные. сфотай выше нож более детально для оценки.
@272727, Я его уже отправил заказчику, В любом случае прям в точности не получится, +/- будет, сверху если смотреть, то рукоять бочкой, А что там ещё рассматривать хз, склейка ровная, клин вбок не отклонен
@272727, я лично визуально оцениваю, либо нравится либо нет, если конечно не косяки выискивать, сверху и снизу чё там интересного? Больстер без щелей.
Блин Дима.....звучит как : верьте на слово , резать будет, а остальное не важно.......... более не спорю. теперь опасаюсь )))) видимо куплю ножи Дамира
@ВахТанк, Давно где то читал. Кость покрывают кисточкой горячим воском и затем полируют сапожной щеткой.
@272727, Не первый день ножи делаю, уж больстер подогнать умею, дело то ваше верить или нет, я вам его не впариваю, а просто показываю, а как показывать это уже мое дело, тема то ни к чему конкретному не обязывает, итак из кучи фоток приходится выбирать боле менее нормальные, если ещё больстер фотать то мне чисто лень это делать.
Мощный работяга с следующими характеристиками: - клинок кованный из Х12М, твердость 60-61 ед., Т.О. с крио от Алана Баликоева, длина клинка 144 мм, ширина клинка у рукояти 30мм, толщина клинка у рукояти 4,1 мм, к острию на клин, спуски от обуха слабой линзой до 0,3 мм., заточен на 38 градусов. - рукоять выполнена из маньчжурского ореха, длина рукояти 129 мм, монтаж всадной на суперхват, длина хвостовика более 95 мм, рукоять пропитана, больстер из латуни с патиной, - ножны из кожи растительного дубления, окрашены и пропитаны, подвес свободный.
Работяга с следующими характеристиками: - клинок из REХ121, Т.О. от Бурова, твердость 67-68 HRC. Длина клинка 130 мм, толщина клинка у рукояти 3,7 мм,к острию на клин, ширина клинка 27 мм, спуски от обуха до 0,1- 0,2 мм, финиш клинка поперечный сатин, покрытие клинка Нитрид хрома. Рукоять выполнена из маньчжурского ореха, проставка из самшита , больстер из латуни, длина рукояти 127 мм, монтаж всадной, длина хвостовика 80 мм. Ножны из кожи растительного дубления,тиснение, окрашены пропитаны, подвес свободный. Тема по продаже изделия https://www.hunting.ru/forum/threads/49316/
@272727, смотря для чего, если резать само то, если люки открывать или использовать не позначению то любой толщины будет мало))))

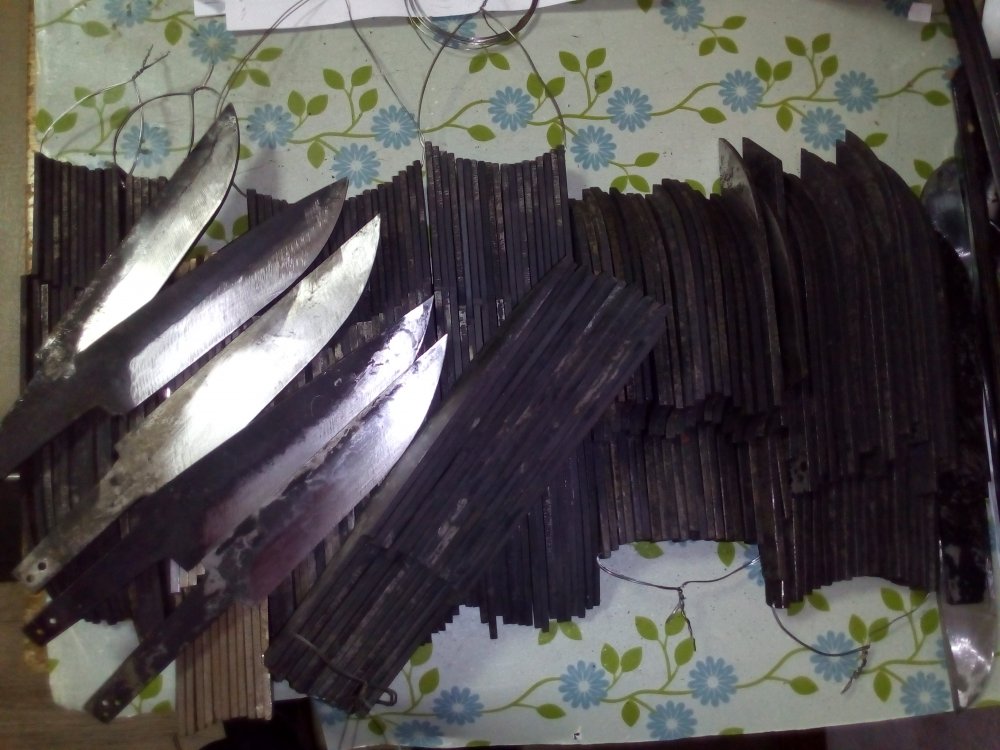

Всем привет. Ну что..........оттарировал мультиметр,плюсом ещё для контроля выписал с Али прибор для замера температуры,поколдовал с муфелем,всё вроде сошлось по показаниям ну и занялся повторной закалкой. Опять сгонял в Кемерово,купил жидкий азот и понеслась....родимая.Перед этим двумя днями ранее сделал нормализацию заготовок,которые калил ранее,нагревал до 750 гр и охлаждение само-собой.Два дня опять занимался,с 7-00,до 22-00,раньше никак не получалось.Разделил поковки на две части,по 40 штук,старался уложиться по времени,чтобы начать после закалки КРИОобработку. Проводил её в течении 6 часов и затем после оттайки заготовок сразу низкотемпературный отпуск при 150 гр в течении 2 часов.Ну что сказать,...........КРИО дала свои результаты и довольно-таки неплохие и радующие душу:up: Без Крио на этой стали (X50CrMoV15,германская),закалка получалась максимум 57,5 ед по Роквеллу,минус отпуск,57 единиц ,не более. Сегодня съездил на проверку заготовок,одну для верности без КРИО оствил.,остальные с КРИО. Результат меня поразил,в общем твёрдость от 59,8 до 61,4 ед по Роквеллу.Практически 3 единицы твёрдости добавилось.Радости нет предела,скоро начну работы. Даааа! Ещё промерили заготовки из ШХ-15(без КРИО),твёрдости от и до..............61-63 единицы,куда ещё больше Ну вот собственно и результат...............
