Самодельные ножи

Согласен, рисунок такого дамаска и на мой взгляд более приятен.



@Toha,

Уважаемые ножевщики кто знает что за метал, давно замечал что шины от старых бензопил урал дружба работают вэкстремальных условиях при этом не сильно ржавеют напильник берет туго, нарезал попробовал отковать при нагревании метал отдает ярко зеленым цветом, закаливается как пружинная сталь держит закалку, на ковал заготовок буду делать ножи.



@olegsirovatko196, Посмотри личку,если в возможно -ответь



@глухарь42, СЕВЕР КУЗБАССА,откуда именно?Можно в личку.



@глухарь42,Павел что смотреть в личке обясни



@olegsirovatko196, на все, что меня интересовало вы ответили. Еще раз спасибо.



@Maxim_56, Ну уж самый север.



Немного процесса ковки.

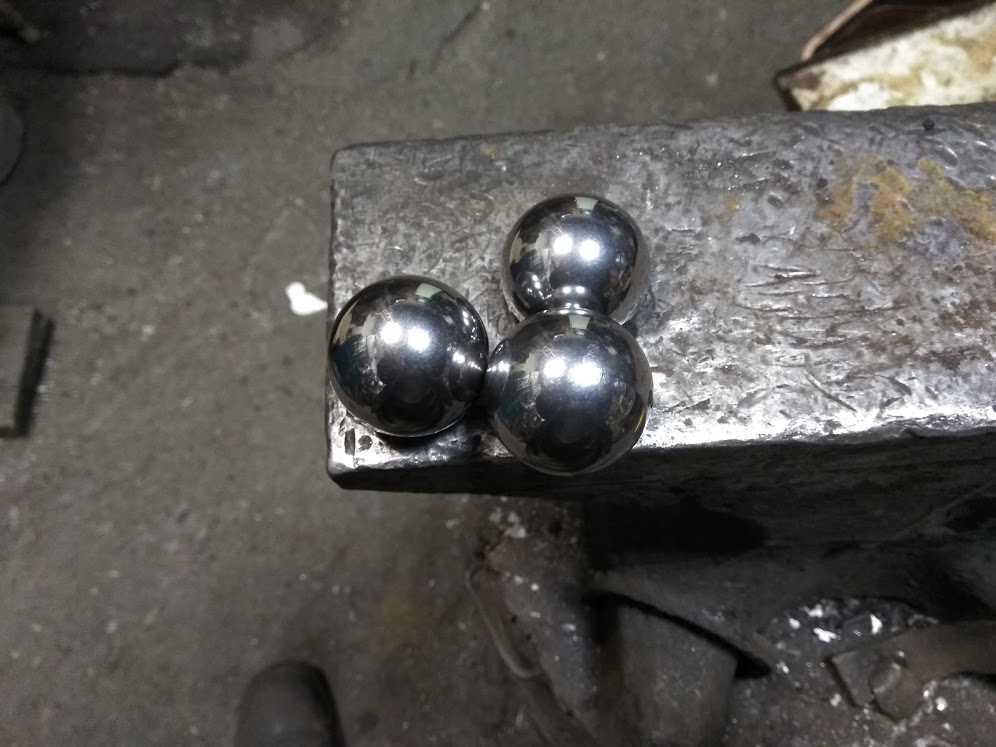

Попросил знакомый разогнать шарик от подшипника (диаметр +- 36 мм)
Итоговым материал

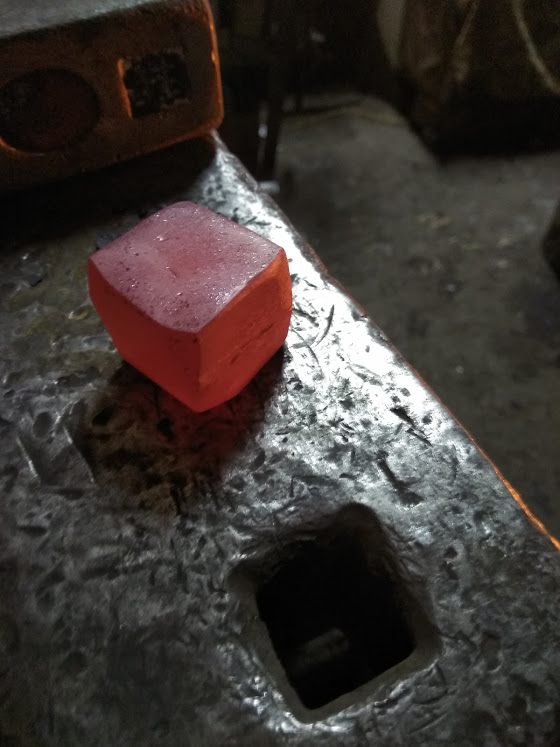

грею шарик и тяну из него квадратный пруток высотой 50-60 мм

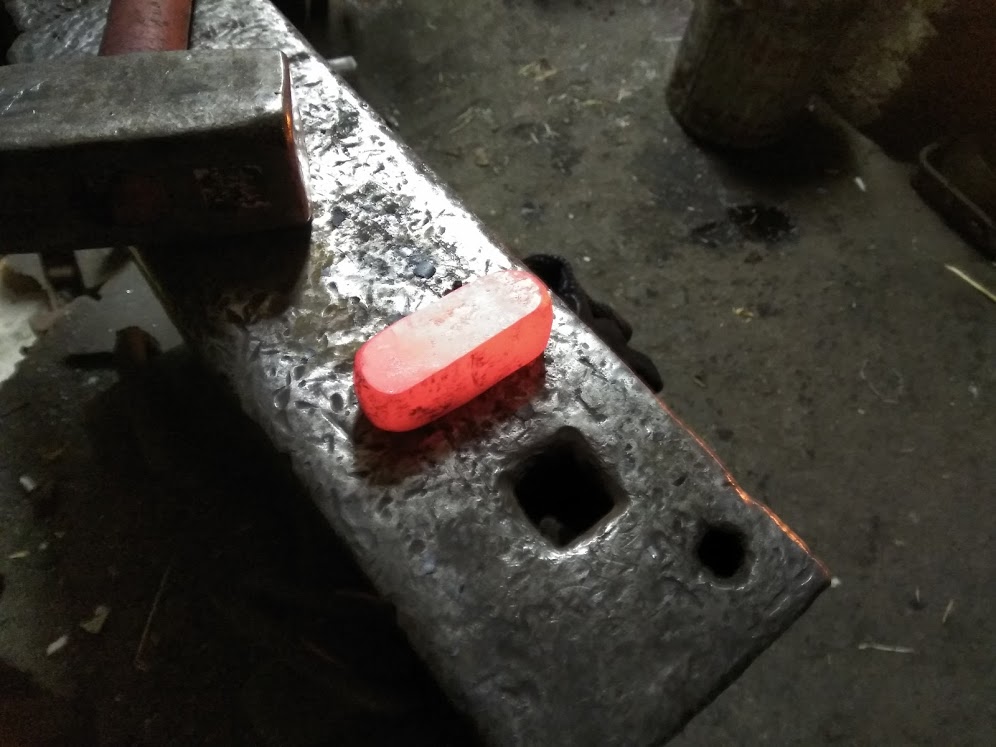

Затем на горячию осаживаю по высоте, с начало в квадрат, затем в полосу



далее отрезаю болгаркой 1/5 часть и формирую хвостовик

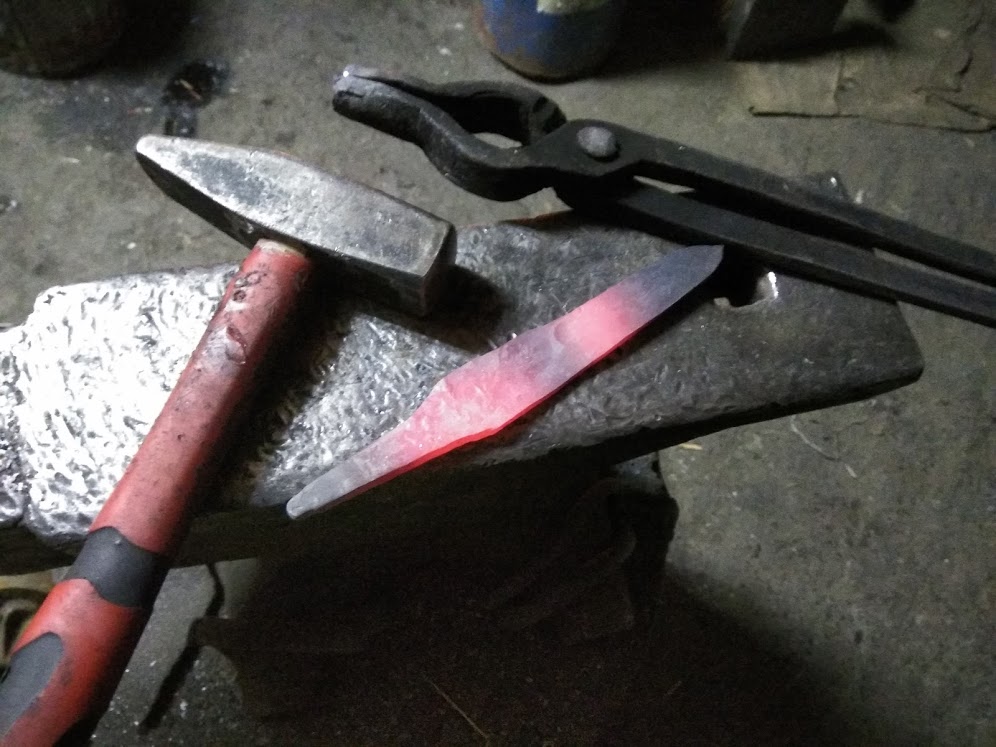

затем формирую кончик клинка, и оттягиваю пл толщине лезвие


следующим этапом идет оттяжка лезвия, начинаю от хвостовика



потом следует оттяжка лезвия на середине клинка и острие



затем идет проковка хвостовика

потом пробиваю клеймо, рихтую, делаю Т.О. твердость в районе 57-59 ед.

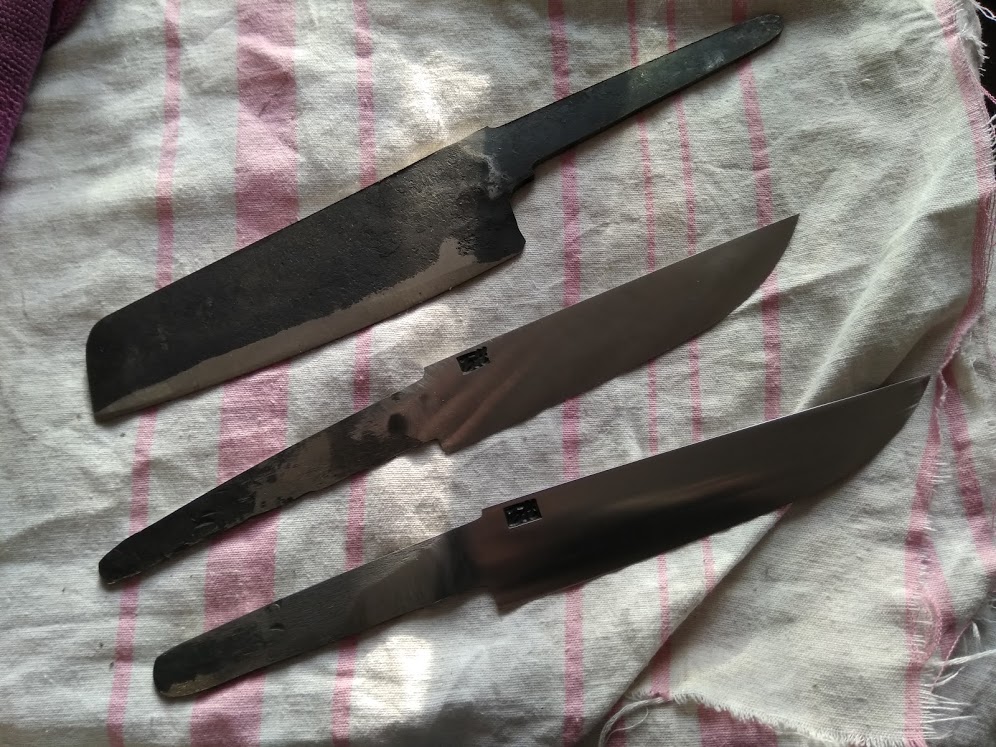

И результат три клинка, на фото нижний по которому показан процесс, отслесарен финиш спусков поперечный сатин.



@burtekoV, Да неее,ШХ должна быть потвёрже 57-59ед. Или вы делаете такой ОТПУСК?



Люблю когда вот так процесс фотографируют. Сам так не делаю. Меха гоняешь потом бьёшь металл. Некогда в общем.
Вопрос Всего один. Почему наковальня в таком ужасном состоянии? Как будто на ней рубят и непристойности делают.
Свой инструмент шлифую и после полирую. Это даёт возможность для меньшей обработки металла. Так же не создаются пагубные складки. Бывает вроде наклёпа, вы знаете о чём говорю сейчас.
Да да вижу что наковальня мягкая но ....



Приветствую уважаемых мастеров-ножеделов!
Хотел бы высказаться немного о дамаске на ножах. Если честно, то для рабочего ножа дамаск не самый лучший выбор, и ржавеет без должного ухода, и ломкий на морозе. А морозы у нас в Сибири, можно сказать составляют бОльшую часть охотсезона. Одно время, давно уже, заимел себе дамасковое лезвие, сделал рукоять, ножны, но при разделке козла, перебивая бедренную кость обухом, вместо кости сломал лезвие. Вот была досада!
Потом товарищ по запарке, хоть и достаточно аккуратен по натуре, вовремя не протёр дамаское лезвие, и оно всё порыжело от ржавчины. Долго тогда маялся с его полировкой протравкой рисунка.
Но в умелых руках, и вне экстремальных условий пользования, вполне себе красивые ножи получаются.



@Gray, Есть нержавеющий дамаск. Что думаете об этом? Сталь более вязкая.
Ещё в сибири нельзя использовать ножи с твердостью выше 56-58 ед по роквеллу. Закалка холодом происходит на некоторых сталях. А так все стали как вы сказали становятся ломкими из за твердости чрезмерной.



@burtekoV, Вопрос можно к вам?Скажем задаёшь вопрос термисту(к примеру по н690)о выгорании углерода за процес темички-отвечают в среднем-обезуглероженный слой-0.6мм.Это грубо говоря за нагрел-остудил.А тут ковка.Нагрев-не однократный.Самолично видел как человек из плунжерной пары от теловозного топливного насоса(какая сталь я не знаю-но очень твёрдая) ковал нож-а потом его спокойно напильником пилил-я так понимаю выгорел там напрочь углерод.Или я чего то не понимаю?Вопрос конечно ламерский но уж не взыщите.



Кузне не моя, мне ее в аренду не отдали, могу ковать только по выходным, а в течение рабочей недели по ней стучат все, ругался но не помогло,,,,



Можно и по тверже, но зачем, легко правится, и держит нагрузку и при заточке не в бритву нормально режет...



@burtekoV, Понимаю. В такой же ситуации был. Изготовил для себя наковальню из рельсы. Сейчас свариваю сдвоенную, иногда нужна бывает. А так узкой вполне хватает.
Кстати в шкафчик можно затолкать и запереть при нужде. 12-16 кг всего.



Поручик,ну как можно...ножом ...по кости...Именно по этому всё не решаюсь начать продавать ножи.Попадут в руки такому лихому казаку и ХРЯСЬ....



@Шарикоф, что то цифра завышена по толщине, выгорание происходит но это не так критично, но если постараться, греть в окислительной среде пламени тогда ускориться процесс выгорания, а если в восстановительном, то все нормально будет.



Просто дело в морозе и составе дамаска. Пакет куётся, ДОЛЖЕН коваться из твёрдой стали которая и будет резать и из мягкой стали которая вообще не подвержена закалки. Многие изготовители, делают твёрдую и твёрдую сталь. рисунок есть и ладно.
