ТОЗ-34...

ТОЗ-34

Да с эжекторами на ствольной коробке выбито ТОЗ-34р. Брал у разрешителя без документов.



ТОЗ-34

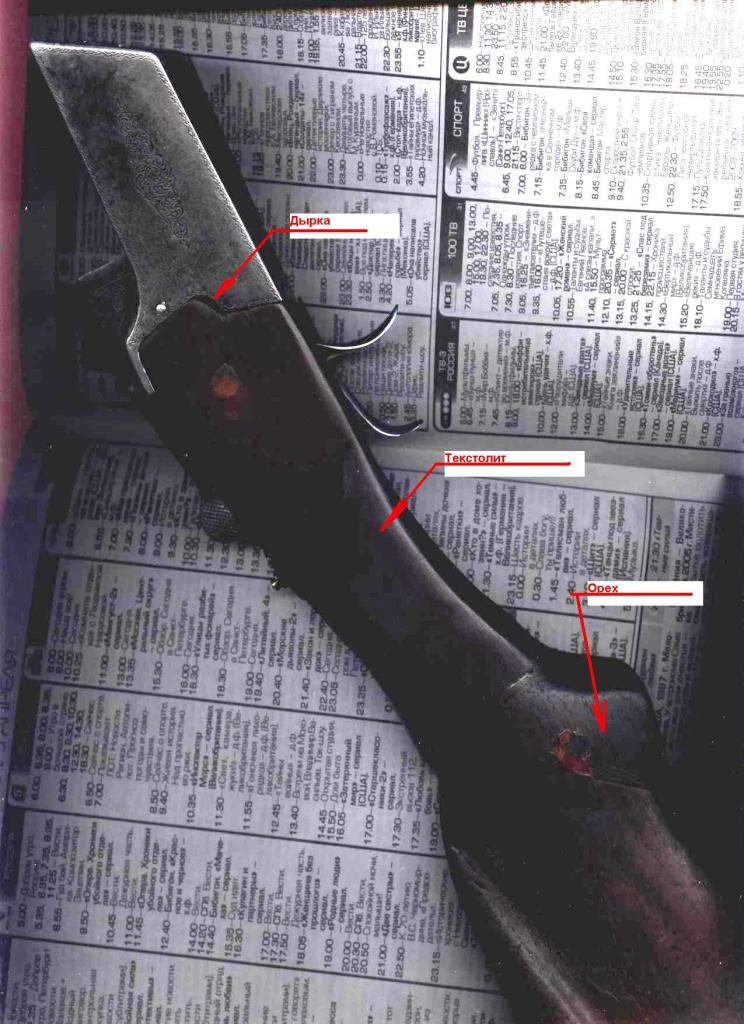

А я своё ружьё брал тоже почти четыре года тому назад кажется где-то в марте-начале апреля 2008 года в комиссионном магазине за символическую сумму 3500 рублей. Ружьё было в состоянии "тихий ужас". Стволы и колодка ржавые напролёт и снаружи и изнутри, ложа сломана в шейке и коряво отремонтирована куском текстолита с зияющими между текстолитом и металлом колодки щелями, недовзвод правого курка. (См. первое фото.) Стволы качались в колодке, а колодка в ложе.

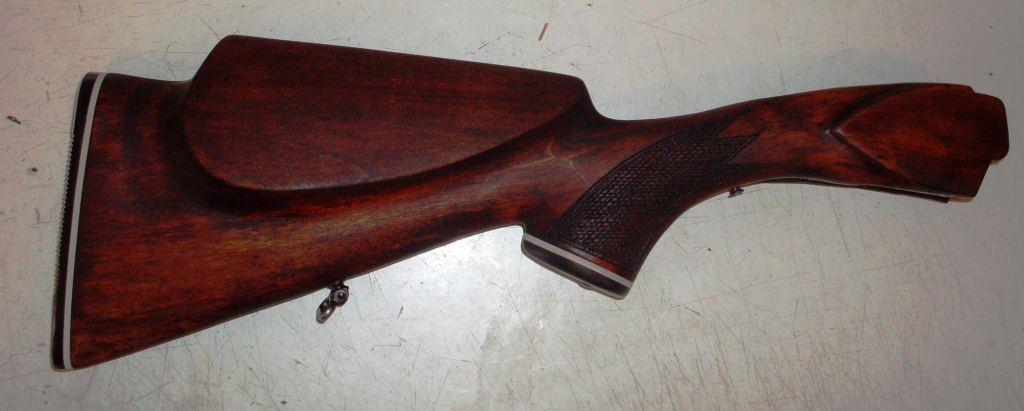

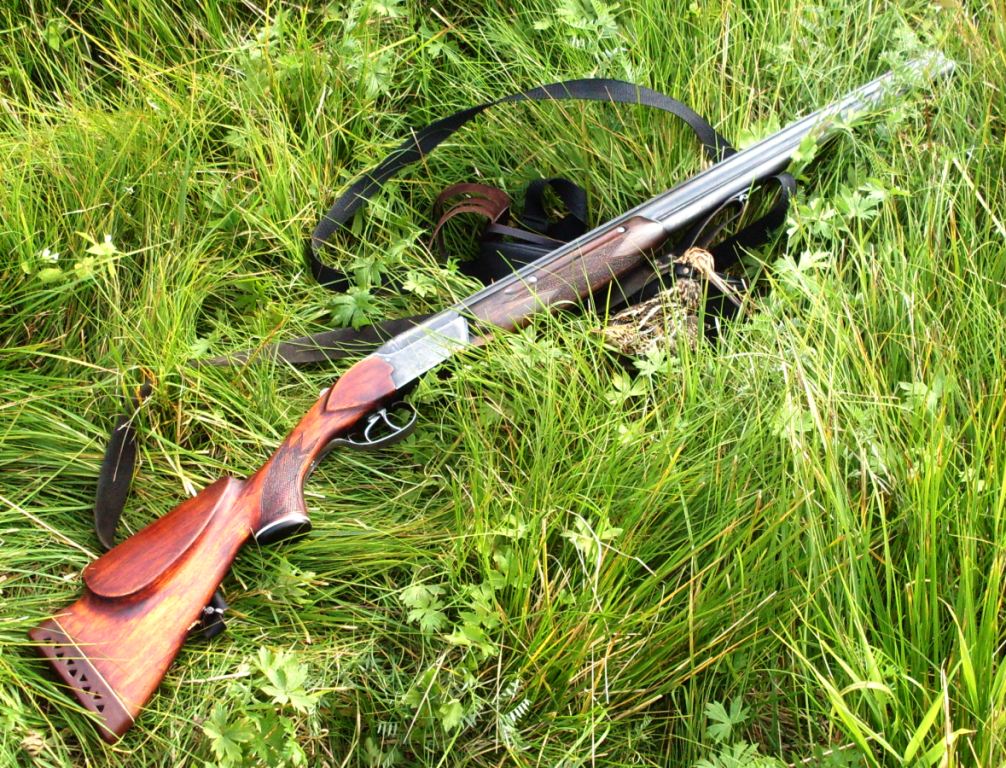

Потихоньку вытесал себе из берёзового полена новую ложу под левое плечо, (фото 2).Привёл в относительный порядок железо. И получил вполне пригодное для охоты и пострелушек ружьё, которого мне на мой век вполне хватит.(Фото 3 и 4).На аватаре я тоже с этим ружьём.



ТОЗ-34

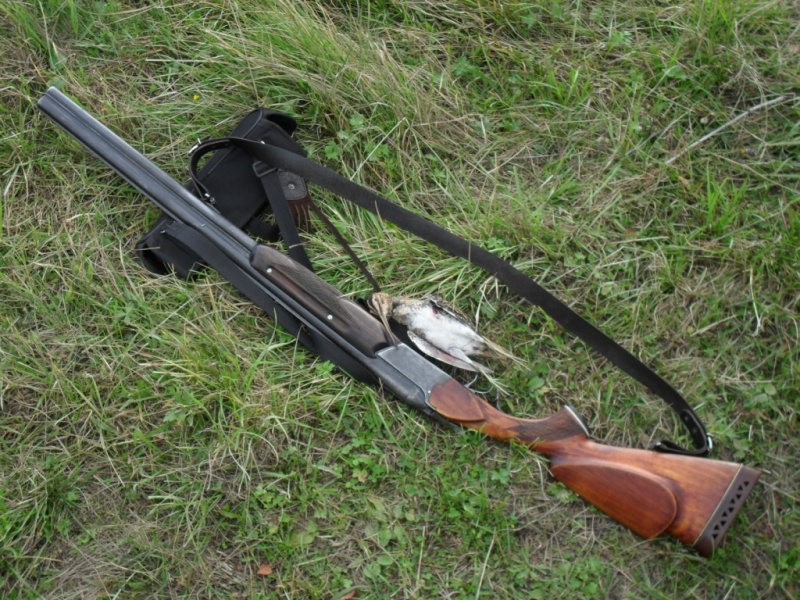

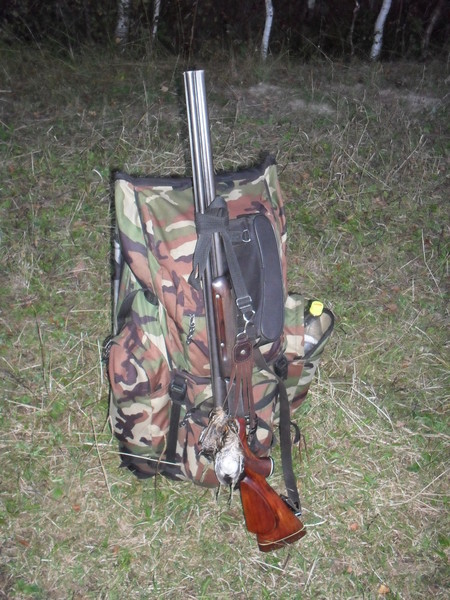

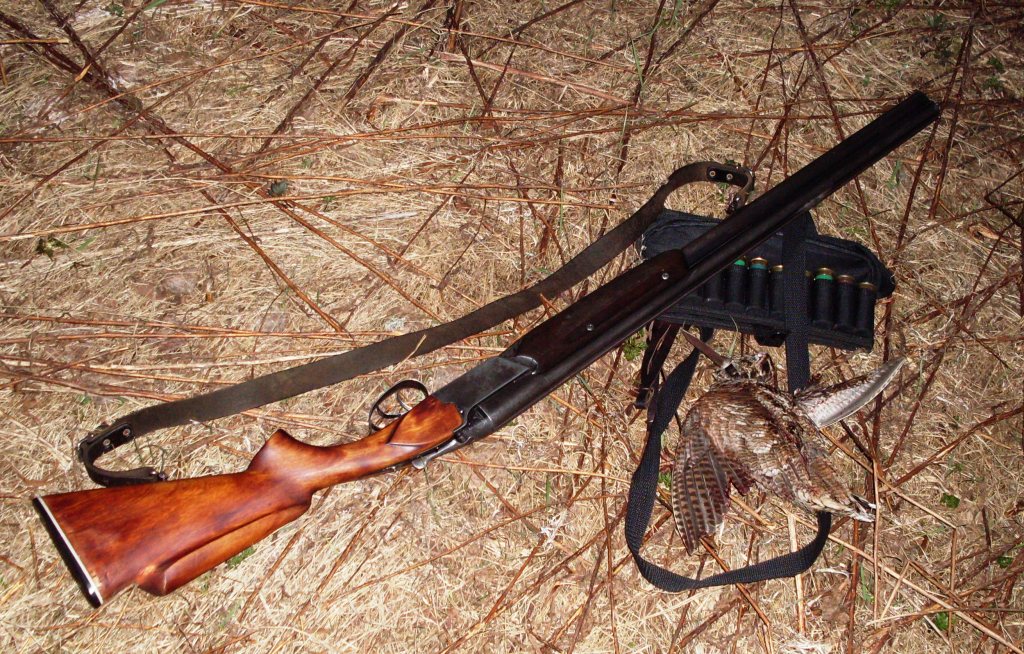

Похвастаюсь ещё своим ружьём. На первом фото шейка ложи ещё без насечки.Первый выход на тягу с этим ружьём и первый добытый из него вальдшнеп.



ТОЗ-34

Ложе красиво получилось у моего тоже шат есть у колодки с ложе вправо-влево,незнаю как устранить ,и еще вопрос : хочется помыть весь механизм и смазать, как это лучше и проще сделать



ТОЗ-34

Юрий, ложе - оно брачное бывает, а у ружья - ложа. Извините.



ТОЗ-34

И это правильно! Для того чтобы в этом убедиться можно не разговаритвать со старыми охотниками и не читать произведения классиков русской охотничьей литературы, начиная с С.Т.Аксакова. Надо просто заглянуть в перечень сборочных единиц и деталей ружья, расположенный в конце того же паспорта, и посмотреть как называется деталь поз.32 на взрыв-схеме.
Оказывается ЛОЖА!

Качка ложи в колодке возникает из-за усадки древесины. Многие охотники устраняют её просто затяжкой винта поз.40. Однако при этом возникают некоторые отрицательные побочные эффекты.

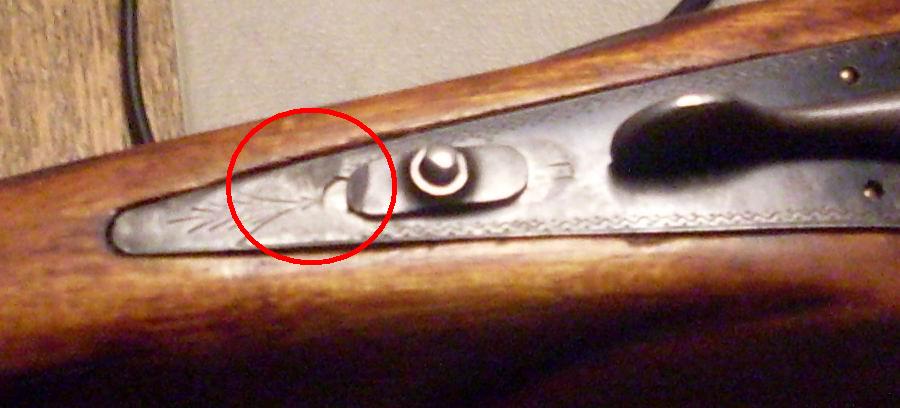

Во-первых, торец резьбового конца винта начинает вылезать из хвостовика колодки и мешать работе предохранителя. Поэтому его безжалостно спиливают,уничтожая симпатичную розеточку, гравированную на торце винта. См. третью фотку.
Во-вторых, происходит изгиб основания УСМ(традиционное охотничье название этой детали - нижняя личинка, от слова лицо, личина). При этом изменяется взаимное положение осей курков, шептал и рычагов взведения, за счёт чего постановка курков на боевой взвод происходит немного раньше. Теперь если стволы при открывании ружья отвести вниз до упора и отпустить, они под действием боевых пружин через рычаги взведения немного развернутся назад. И может случиться так, что извлекаемая из нижнего ствола ружья с экстрактором гильза будет цепляться за верхушку лобовой пластины колодки, а в ружьях с эжектором по этой же причинен не будет вылетать.

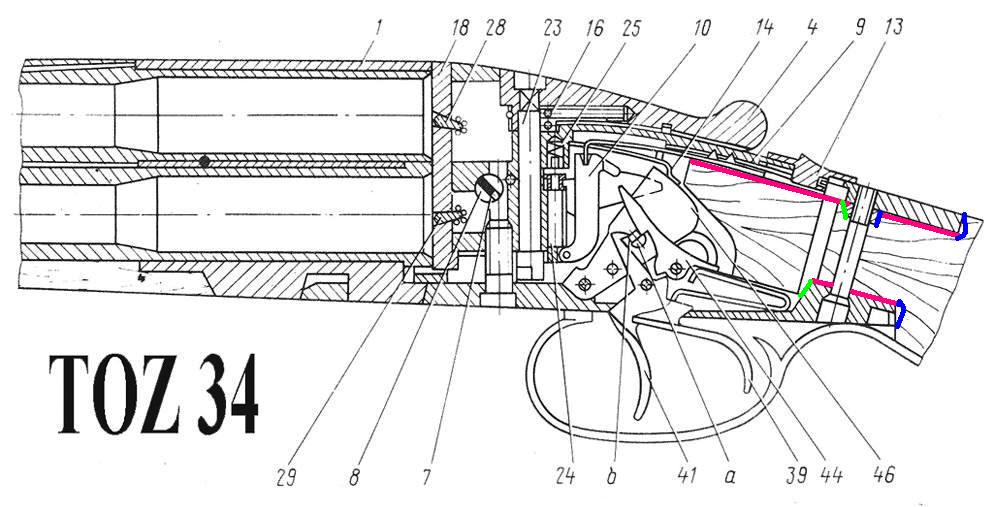

Поэтому во избежание этих неприятностей лучше вырезать фасонные прокладки из плотного картона, шпона или пластика и подклеить их в местах отмеченных на схеме красным цветом. Возможно для лучшего прилегания переднего торца ложи к колодке можно добавить прокладочки в зелёных местах. Ну и во избежание появления продольных трещин в шейке ложи можно снять чуть-чуть дерева в синих местах.



ТОЗ-34

Родственник купил ТОЗ-34, недавно попробовали пострелять на стенде. Притензий никаких, но есть вопросы:

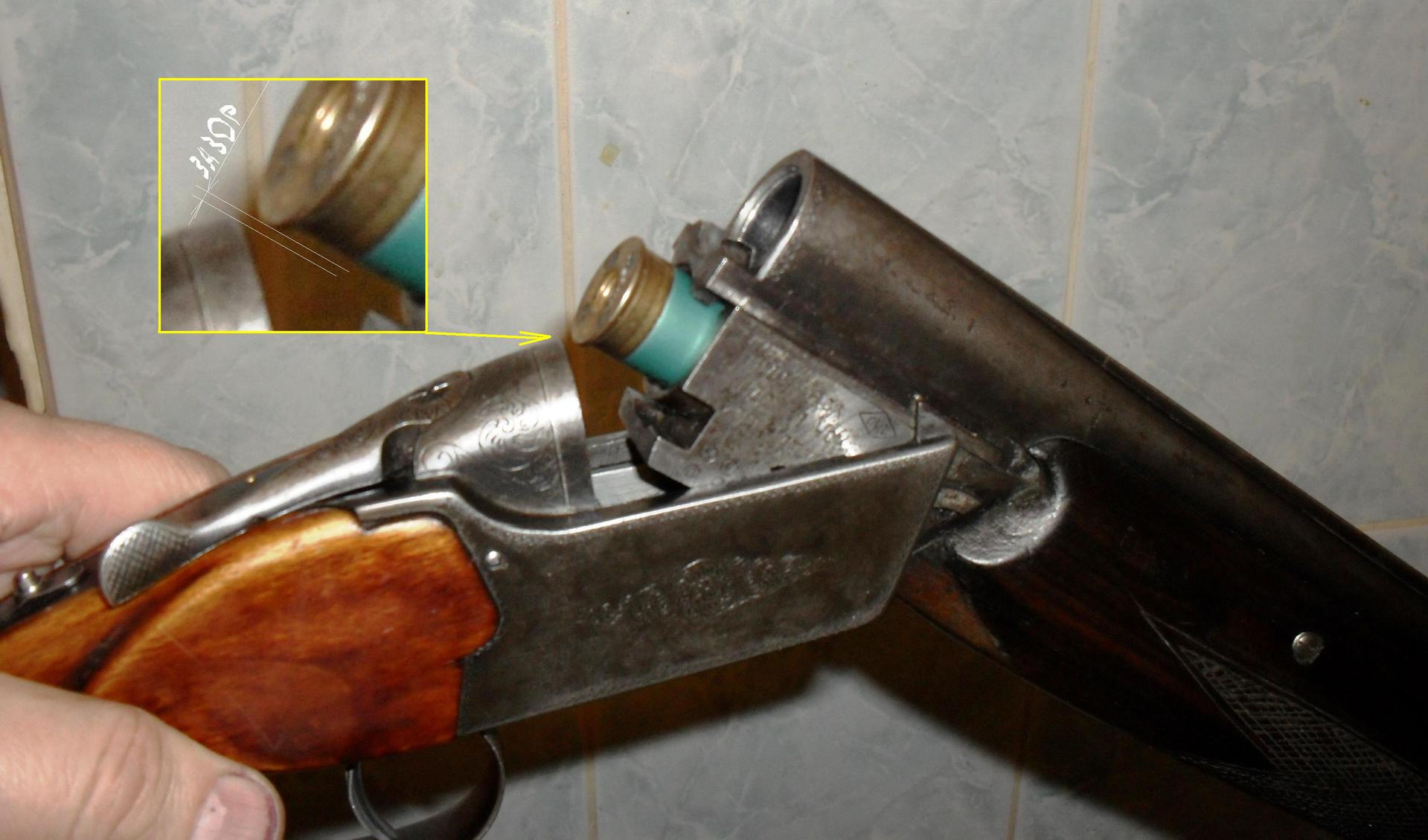

заметил такую особенность - переламывашь ружьё и оно как-бы немного подпружинивает, т.е. чтобы вставить патрон в нижний ствол приходится приклад зажимать в подмышке и рукой тянуть ствол, иначе вставить патрон в нижний ствол не получается. Очень тугие курки(сравниваю с МР27 и своим итальянцем).
Ружьё новое из магазина. Обезжиривали и протирали его без разборки механизмов(ствол, коробка).
Это нормально для этих ружей или такого не должно быть? Если нет, то как выечить?



ТОЗ-34

Для нового ружья такое неудобное заряжание конечно же косяк сборки. Думаю это гарантийный случай, раз ружьё новое.
Что касается "тугих курков", то вы очевидно имеете в виду большое усилие спуска. В паспорте ружья написано, что усилие спуска должно находиться в пределах 1,5-2,5 кгс. Возьмите безмен и проверьте им усилие спуска. Если оно больше 2.5 кгс, смело идите в магазин и требуйте гарантийного ремонта.

Измерение усилия спусков двуствольного охотничьего ружья:
А - пружинными весами. Б - банкой с водой, в банку наливают воду исходя из расчета, что литр воды весит 1 кг, воду мерят стаканом (200 г)



ТОЗ-34

Спасибо за подсказку ,но я правда знал что ЛОЖА ,а в спешке написал ( в обеденный перерыв) наеборот А как все таки насчет помыть и помазать



ТОЗ-34

Спасибо.



ТОЗ-34

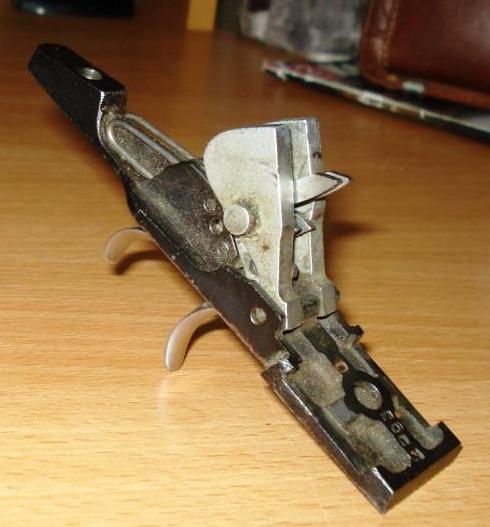

Раз вы добрались до останова и его планки, значит вам удалось отделить усм и колодку от ложи. Как мне помнится, УСМ нетакой уж и сложный и его можно почистить и даже промыть и не разбирая. Окунуть его в ванночку с керосином или бензином, пошуровать кистью. Если сжатый воздух есть - дунуть. А без него , высушить на воздухе и смазать свежим и чистым ружейным маслом.
Прежде чем курочить коробку отвинтите указатели взведения курков, сложите их вместе с винтиками в какой нибудь спичечный коробок и отложите куда нибудь в сторону. Эти детали во время манипуляций с коробкой легко ломаются по отверстию, в которое завальцован латунный штифт, от случайных боковых нажатий. Поэтому, "подальше положишь - поближе возьмёшь", для того чтобы установить их потом в самом конце сборки.
Теперь можно отвернуть лобовую пластину колодки. Торцы головок винтов при изготовлении ружья обрабатываются заодно с поверхностью пластины. Поэтому надо запомнить какой винт был в какое отверстие завинчен, иначе при сборке могут быть трудности. На моём ружье на торце резьбовой части одного из винтов стояла метка - зарубка сделанная зубилом. Когда будете разбирать , обратите внимание. Снимайте пластину осторожно, чтобы никуда не упрыгали расположенные под ней возвратные пружины бойков.
После этого снимаем рычаги взведения. Кладём колодку боком на подходяшие деревяшки и при помощи молотка и бородка выколачмваем ось взводителей. Вытаскиваем рычаги из коробки.
Поджимаем вверх тягу предохранителя и выводим её отогнутый конец из прорези г-образной детали , собственно предохранителя. После чего весь узел предохранителя легко разбирается.
Отвинчиваем винт крепления рычага запирания. Сам рычаг обычно плотно сидит на оси и снимается не легко. Поэтому не пытайтесь снять его подсовывая под него отвёртки. Ничего кроме царапин на коробке не получите. Надо взять какой нибудь обычный винт, несколько больший штатного по длине, завинтить до упора в ось рычага запирания, поставить колодку на пару деревянных брусков, убедиться, что выходу оси вниз ничего не мешает, и ударами молотка по головке этого технологического винта выбить ось из квадрата рычага. Снять рычаг, его пружину, скрученную из трёх жил, вынуть ось рычага запирания через низ колодки. Затем можно вынуть бойки(тоже надо запомнить какой где стоял) и вытащить запорную планку из пазов коробки.
Вот вроде и всё, если не забыл какой нибудь мелочи. Возникнут вопросы по ходу дела - спрашивайте.

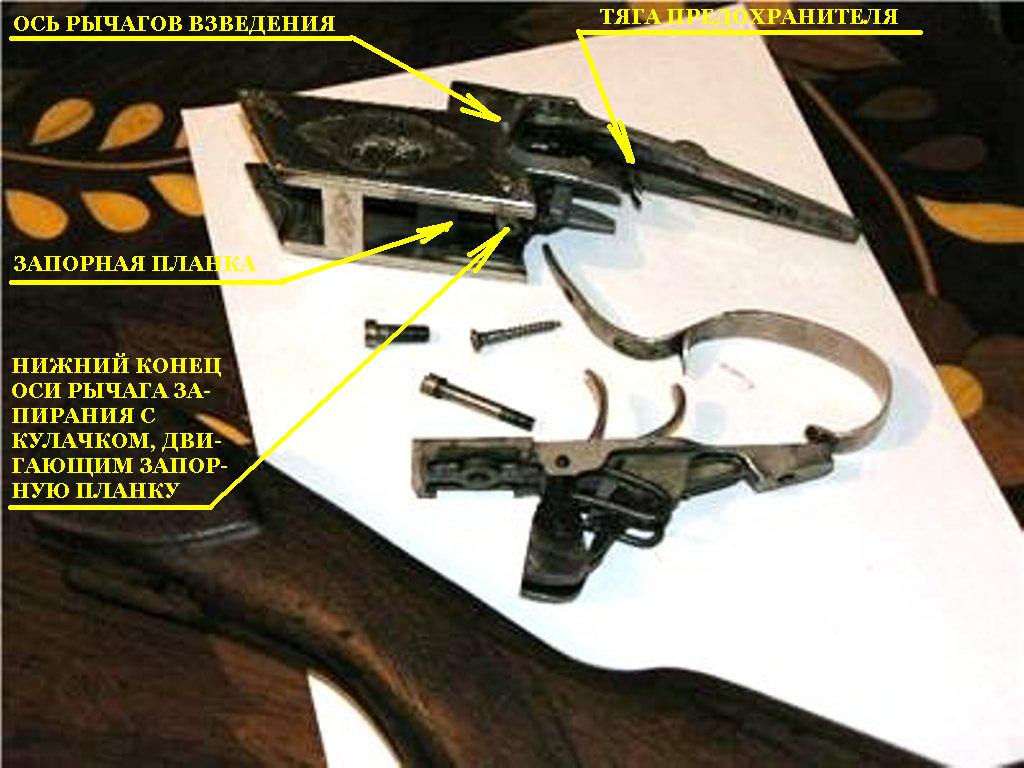

Вот парочка иллюстраций на основе фоток из интернета.



ТОЗ-34

Сергей Геннадьевич,ето конечно все похвально что Вы советуете,и все розкладываете по полочкам,но для неопытного по даном профиле человека ето может закончится тем что собирет он все ети винтики и шпунтики в коробочку,и уже будет спрашивать не о том как промыть механизм, а о ближайшем мастере который все ето соберет.Потому хочу спросить у Вас,а не проще будет в несколько подходов промыть в керосине или бензине весь механизм в зборе,потом все ето продуть компресором,просушить и смазать масленкой.Я не думаю что в УСМ так много может собратся гязи. (P.S. если конечно ружье не лежало в земле )



ТОЗ-34

" и оно как-бы немного подпружинивает..." - это чаще всего вызвано с "зависанием" стволов на нагнетателях боевых пружин. Лечится просто, но без разборки не обойтись.
" традиционное охотничье название этой детали - нижняя личинка, от слова лицо, личина..." к этимологии термина "нижняя личина" охотники не имеют ни какого отношения. Это пошло с тех пор когда изготовлением ружейных замков занимались мастера изготавливавшие скобяные изделия, в том числе и различные замки. По аналогии с дверным замком и некоторые детали замка ружейного получили свои названия как то: верхняя и нижняя личина, ключ, цепочка, мотыль, уздечка.
" Окунуть его в ванночку с керосином или бензином, пошуровать кистью..." - УСМ кисточкой особо не "прошуруешь". Лучше, не вынимая из ванночки, промыть УСМ при помощи одноразового шприца на 20 "кубиков". Осторожно! Брызги летят во все стороны. А лучше совместить "шурование" кисточкой с "профыркиванием" шприцем и "просвистываением" сжатым воздухом.



ТОЗ-34

За мой опыт не переживайте, у меня технического опыта хватит еще и с вами поделиться " токарь универсал 6 разряд стаж более 20 лет на экспериментальном заводе" Остальным спасибо за подсказки все доходчиво понятно . (p.s Ружье в земле не лежало ,ему годков больше чем мне).



ТОЗ-34

народ дайте совет новичку, купил недавно тоз 34, вчера достал его и заметил что один курок взведен и пролежало оно так два месяца. Потрогал бойки, один тугой другой который был взведен прожимается пальцем без особых усилий. Что теперь надо пружину менять или такое может быть? И еще вопрос как включить эжектор?



ТОЗ-34

не кидайтесь тапочками а просто скажите, Т-34 выпускаются в настоящее время? на сайте ТОЗа они есть.



ТОЗ-34

Выпускают и много , ссылка(НЕ РЕКЛАМА) http://gou.tiu.ru/product_list/group_596424



ТОЗ-34

Эжектор на т-34 либо есть и включать его не надо, либо там только экстрактор. Пружину меняй! в магазинах они есть либо в интернете.



ТОЗ-34

пружина бойка не должна просесть. :-)))) курок ведь на неё не давит, во взведённом состоянии тем более! другое дело если просядут боевые пружины (пружины которые курок толкают). если будут осечки посмотри накол на капсюле. если накол слабый то заменишь боевые пружины.в общем раньше времени не парься.



ТОЗ-34

тоз 34 ер эжектор там есть но не работает видать прежний хозяин его отключил по этому и спрашиваю как его включить
