Re: ТОЗ-34-28-70

Мужыки всем большое спасибо,разобрал.Оказывается был подогнут правый рычаг,теперь всё в норме.А на счет разборки не спорте,нажать первый курок затем рычаг до отказа в право так как посоветовали start и AKtgb.Еще раз всем спасибо



Re: ТОЗ-34

привет охотикам!подскажите что за ерундовина?хотел на своём Тозе приклад снять,сначала снял скобу которая спусковые закрывает,хатем выкрутил винт,а приклад не снимается!



Re: ТОЗ-34

Тяни сильнее



Re: ТОЗ-34

Значит приклад еще не разбит - это хорошо. А плохо то, что придется выкрутить еще один винт крепящий нижнюю личину к колодке.



Re: ТОЗ-34

Попробуй, резко встряхнуть в верткальном положении.



Re: ТОЗ-34

Не надо ничего трясти и тянуть. С низу, перед скобой есть винт, он крепит нижнюю площадку. Эта площадка крепится отдельно от ствольной коробки. Ослабь примерно на половину. АККУРАТНО пошевели приклад. Эта площадка выйдет из ствольной коробки. Все можно вытаскивать приклад.



Re: ТОЗ-34

Cм. Паспорт охотничьего ружья ТОЗ-34 (напримерhttp://ohota.dp.ua/articles/oruzhie/TOZ-34)

Обратите внимание, написано не "винт", а "винты". Вы малость работу не доделали.

При сборке ружья, когда будете устанавливать на место основание с ударно-спусковым механизмом, взведите курки. Это упростит сборку.



Re: ТОЗ-34

См. Паспорт ружья

То есть отводить рычаг на исправном ружье не надо. Если так не получается, то значит разрегулирован останов. Беда небольшая, легко устранимая. Там по-моему предусмотрен регулировочный винт, если мой склероз меня не подводит.

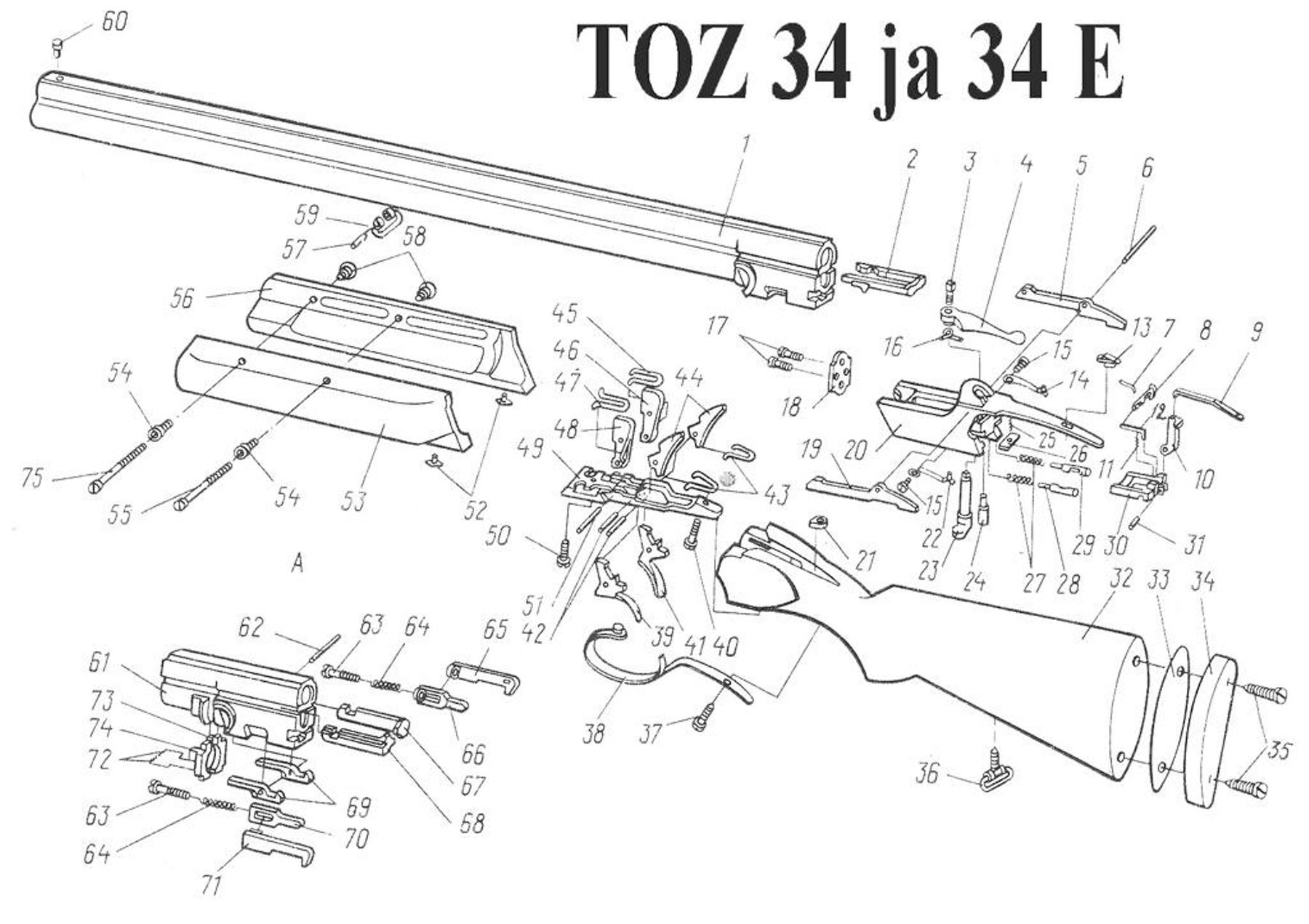

Выкладываю здесь более читаемую взрыв-схему ружья.

Давно в ружьё не лазал, но как мне смутно помнится, планка останова поз.26 навинчена на резьбовую часть останова поз24. Эта резьба и позволяет отрегулировать отпускание запорной планки при закрывании ружья.

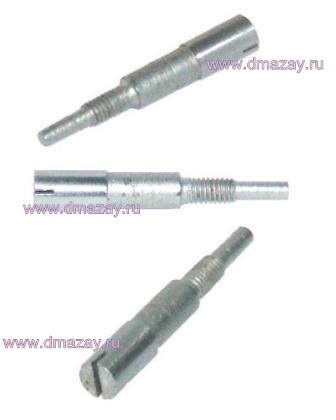

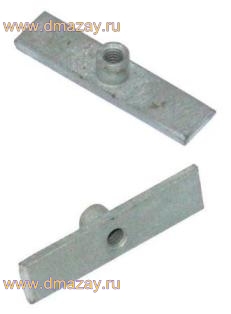

P.S. Да, я кажется не ошибся. добавляю картинки останова и его планки, стыренные у Деда Мазая.



ТОЗ-34

Четыре года пользуюсь ТОЗ-34 думал это особенность ружья ,а в какую сторону крутить,закручивать или ослаблять



ТОЗ-34

Там правая резьба,тоесть выкручивать нужно против часовой стрелки.Главное отвертку подобрать по выемке винта



ТОЗ-34

Разобрал ,увидел планку а вот головки винта так и неудалось разглядеть .Наверно надо делать полную разборку? Головка винта сверху или снизу?



ТОЗ-34

Я твои посты не читал,так что просвети,ты хочешь отделить приклад от коробки?Разобрать ударно-спусковой?Или как.



ТОЗ-34

Ружье закрывается только при отведенном в право рычаге запирания , как я понимаю чтобы добраться до нужного винта регулировки нужна разборка СМ , другого подхода я не нашел ,может я ошибаюсь -подскажите



ТОЗ-34

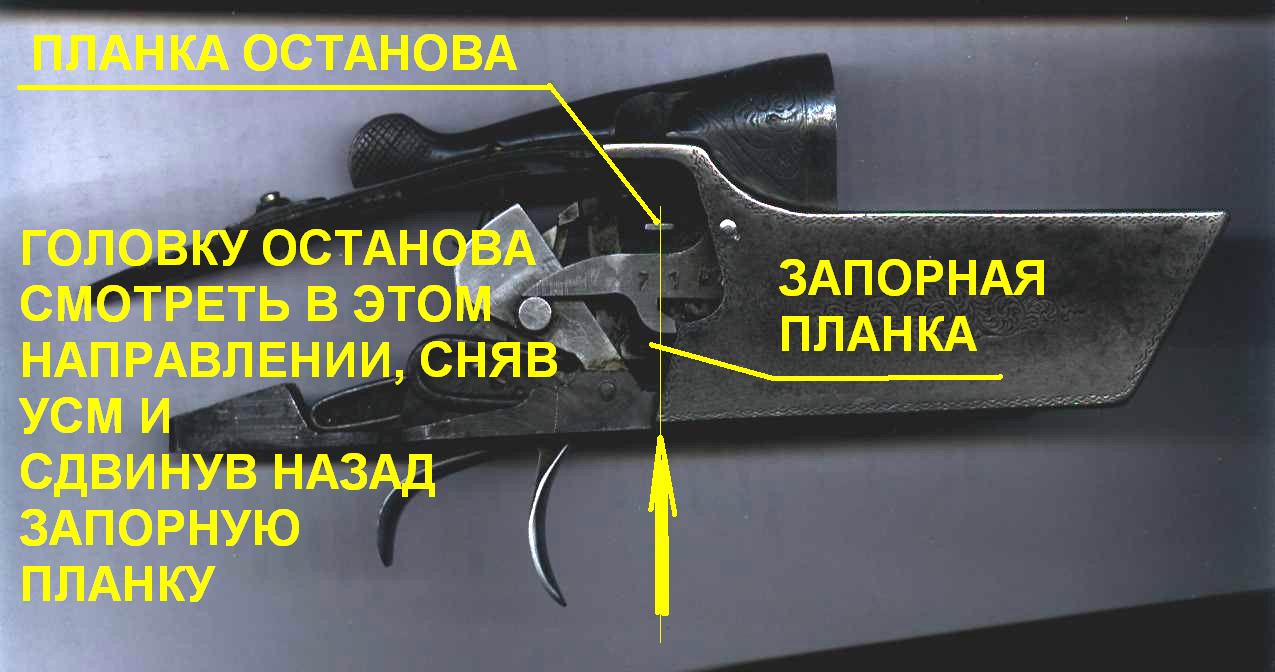

Ружьё надо разобрать так, как это описано выше в ответе #663. Теперь берёте колодку, поворачиваете её запорной планкой вверх. Повернув рычаг запирания, отводите запорную планку в заднее положение. Через отверстия в запорной планке, под ней в районе расположения планки останова, вы должны увидеть головку останова со шлицом. Ваша задача добраться тонкой отвёрткой до шлица и вывернуть останов так, чтобы он стопорил запорную планку. Работу удобнее делать за столом, под настольной лампой, чтобы было видно, что творится в механизме. После этого к колодке можно присоединить стволы и поточнее отрегулировать спуск запорной планки с останова при закрывании ружья.

Хотя конечно возможен вариант, когда останов обломан или вообще отсутствует. Возможно также, что останов просто заклинился в верхнем положении из-за загустевшей и забитой пылью и продуктами трения смазки. Возьмите планку останова за края двумя пальцами и потяните вверх. Если она двигается вверх и свободно опускается вниз под действием своей пружинки, значит дело не в заедании, а в регулировке останова.
Одним словом нужно проверить, почиститт, смазать и отрегулировать этот узел.

Вы пишете, что видите планку. Вы имели в виду планку останова или запорную планку?

Удачи в работе!



ТОЗ-34

Головку винта нашел после снятия СМ , планка останова немного изогнута ,а под ней лежит колечко примерно 0,5 мм, так и должно быть?



ТОЗ-34

Выше в ответе #663 есть ссылка на паспорт с описанием работы механизма и перечнем деталей, в ответе # 664 изображения деталей и большая и чёткая схема. У вас есть открытый механизм, который вы можете легко осмотреть и пощупать. Теперь я должен спросить, а почему у вас останов не задерживает отодвинутую назад запорную планку?
Но вы продолжаете задавать какие-то смешные вопросы и выкладываете какую-то "сиротскую" фотку размером 120х120, на которой ничего не разобрать. Неужели не ясно, как взаимодействуют тут три детали?
Или вы прикалываетесь?



ТОЗ-34

Я не прикалываюсь ,фото выложил как сумел ,а в механизм залез впервые .Выправил планку останова и убрал из под нее шайбу,вроде все работает-но терзают смутные сомнения, если я правильно понимаю рамка запирания при отведенном рычаге замка держится за останов пока он не уйдет вверх поднятый планкой?



ТОЗ-34

Вы правильно понимаете.

Судя по форме рычагов взведения, у вас ружьё без флажка на правой стороне коробки, выпущенное до 1978 года. Вы пользуетесь им только четыре года. Значит предыдущий владелец специально изогнул плану останова и добавил не предусмотренную конструкцией шайбу с тем, чтобы ружьё закрывалось только при отведённом вправо рычаге запирания. Интересно для чего? Может быть для того, чтобы не было соблазна хлопать ружьём при закрывании? Или чтобы не шуметь при заряжании ружья? Но ведь и так ничего не мешает придерживать ключ запирания рукой и плавно закрывать ружьё.

А какие буквы стоят перед номером на вашем ружье на левой стороне ствольной муфты и на мостике коробки?



ТОЗ-34

На ствольной муфте буквы УЕМ ,а на коробке УЕ .Ружье похоже 5месяца 1972года, на нижнем стволе под цевьем цифры 0572.



ТОЗ-34

У вас ружьё с эжекторами?
Тогда наверное можно расшифровать как
буква У - улучшенное(орнаментное) исполнение
Е - эжекторы
М - год 1972.
У меня ТОЗ-34 рядового исполнения Е№7107 1970 года. А вот рядовое МЦ-21-12 выпущенное по паспорту 30 сентября 1972 тоже имеет букву М перед номером . М№7428.
