Тест ПК "Точность-1".
По просьбе нашего уважаемого форумчанина М.А.Кислина, мной, в первом приближении, были «протестированы» экспериментальные пыж-контейнеры «Точность-1»!
Отстрел ПК производился из ружей Иж-27Е с внутренним диаметром канала стволов 18,2 мм и чоковыми сужениями 0,5 и 1,00 мм и МР-153 с внутренним диаметром канала ствола 18,4 мм с использованием насадки «Брайли» сужением 1,00 мм (по факту, сужение по отношению к внутреннему диаметру канала ствола составляет 0,9 мм!), длина 5 см.
Из ружья Иж-27 стрелял при не очень хороших погодных условиях – ветер справа под 90 градусов, силой 5-8 метров, поэтому в некоторых случаях имеет место смещение дробовой осыпи влево. Т.к. «хрона» не было, то измерить скорость снаряда не представилось возможным! Резкость (на пробитие сосновой доски) во всех случаях была от 3-х до 5-ти диаметров! Отстрел выполнялся на дальности 36 метров по лазерному дальномеру (36 метров, потому что дальномер, почему-то, показывал либо 34, либо 36 метров, поэтому выбрал 36)!
Патроны снаряжались с использованием: прозрачных гильз «Главпатрон» 70 мм; капсюль КВ-209; порох G3000 с навесками 1,57, 1,61 и 1,65 гр; дробь №5 ЛОТ (бийская) 32 гр; «звезда». Все «ингредиенты» отмеривались на электронных весах.

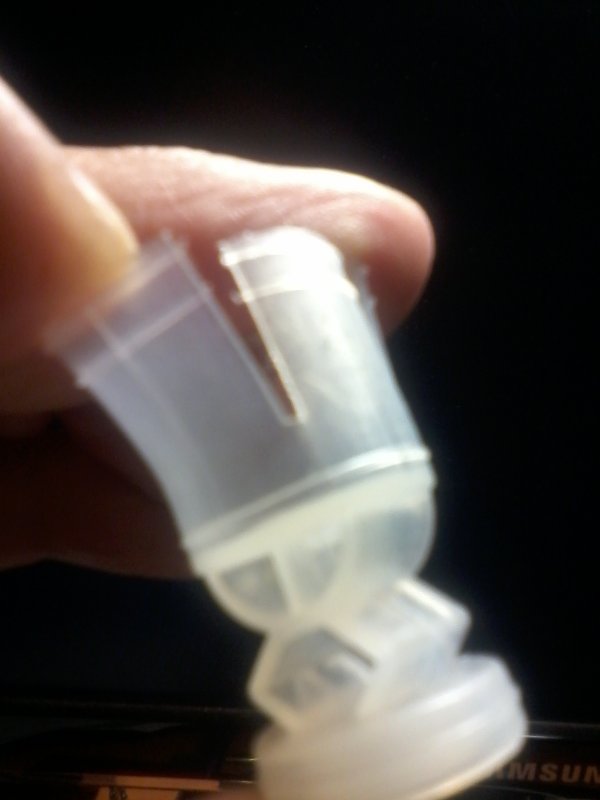

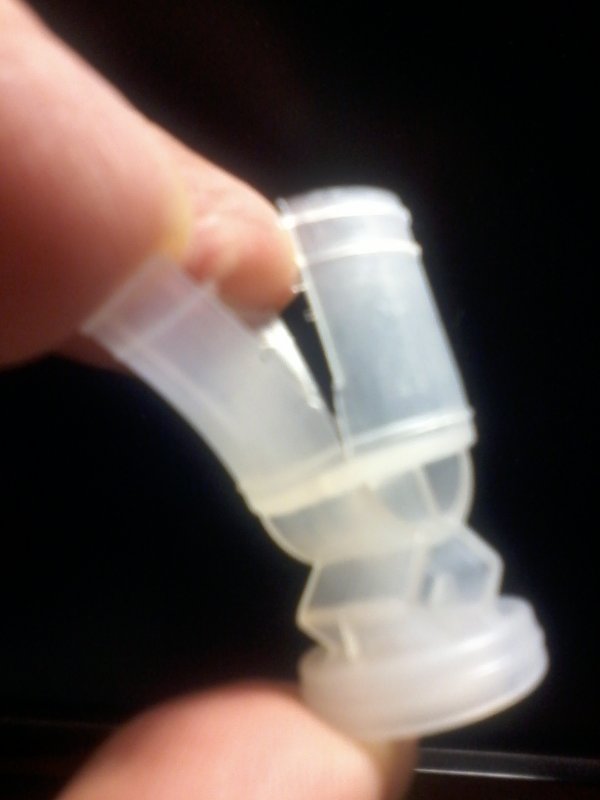

Т.к. у ПК лепестки имеют прорези не до самого донца, то, часть патронов была снаряжена без их разрезания и у части ПК лепестки были разрезаны!
Делать какие-либо основательные выводы по результатам отстрела было бы не тактично, потому как из каждого сужения и из каждого ружья было выполнено, всего лишь, по … одному выстрелу! Но предварительное впечатление (не исключаю, что оно может быть ошибочным!) у меня всё-таки сложилось и я, сделал такие выводы:
- при сверловке ствола с внутренним диаметром 18,2 мм навеску пороха выше 1,6 гр делать не стОит, потому как отдача (по моим впечатлениям) находится между «комфортной» и «не очень»;
- на Иж-27 я не увидел какого-либо различия в кучности при стрельбе, как с верхнего, так и из нижнего ствола;
- каких-либо различий в кучности при разрезании лепестков не заметил, но показалось, что равномерность лучше!!!

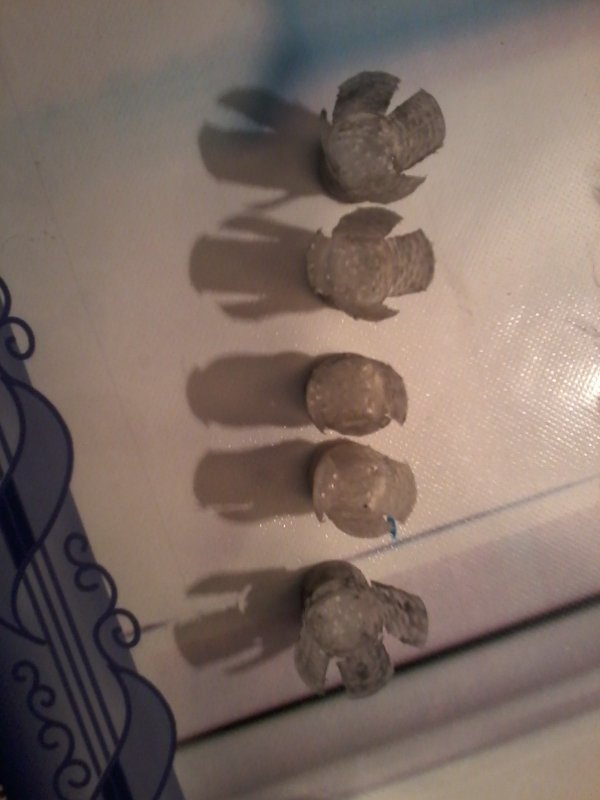

- не разрезанные лепестки «разворачиваться» после выстрела не желают (при виде сверху – 2 средних);
- при стрельбе из Иж-27 наибольший показатель кучности получился при навеске пороха 1,61 гр, хотя при навеске 1,65 показатели кучности резко упали!
- при стрельбе из МР-153 – отдача при любой навеске пороха комфортная, кучность слегка выше;

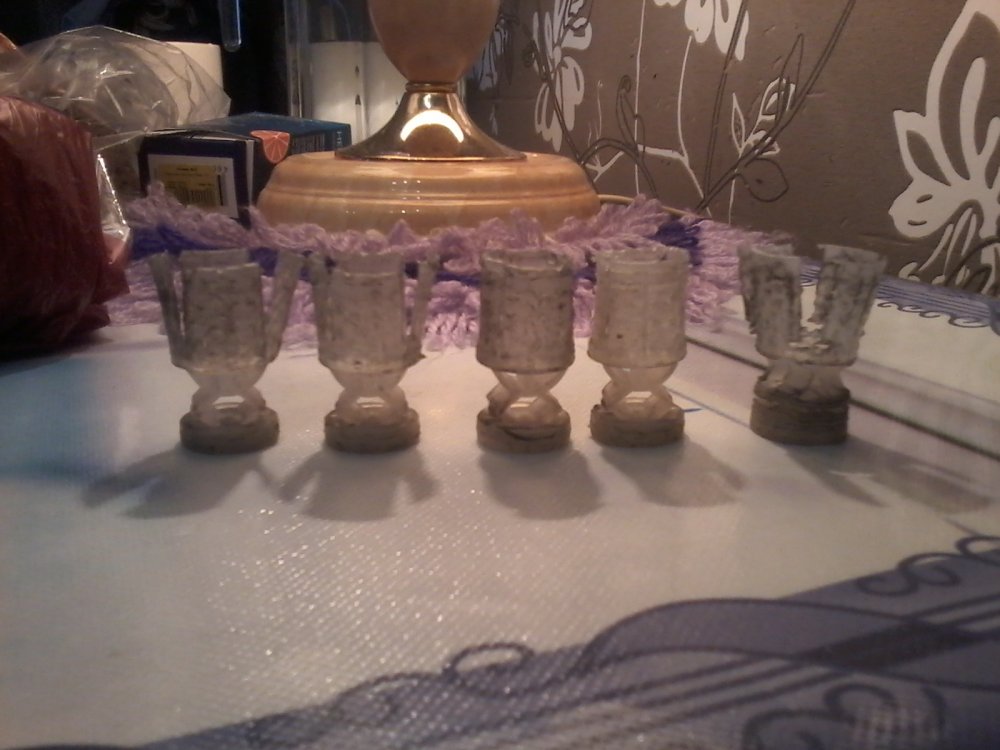

- в сравнении с «главпатроновским» ПК (самый правый) у ПК «Точность-1» кучность ниже на 8-10% и находится в пределах 56-65% НЕЗАВИСИМО от чокового сужения!

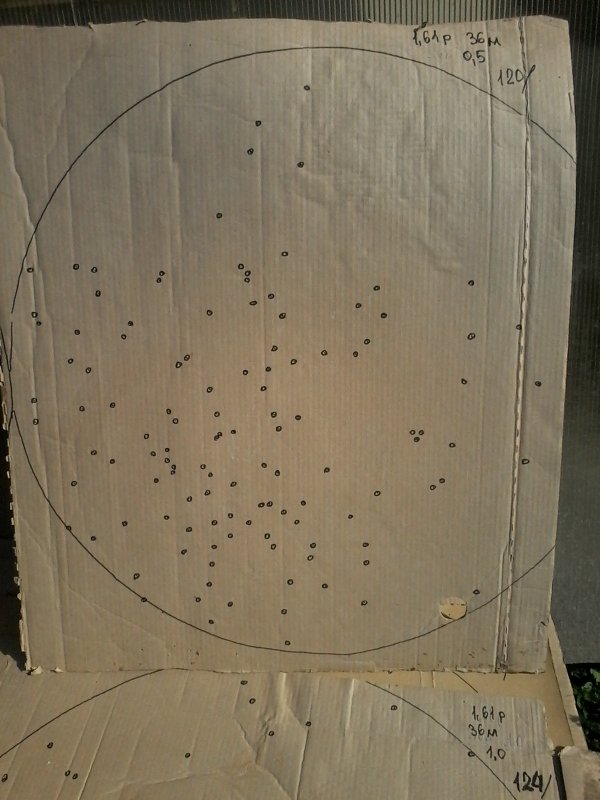

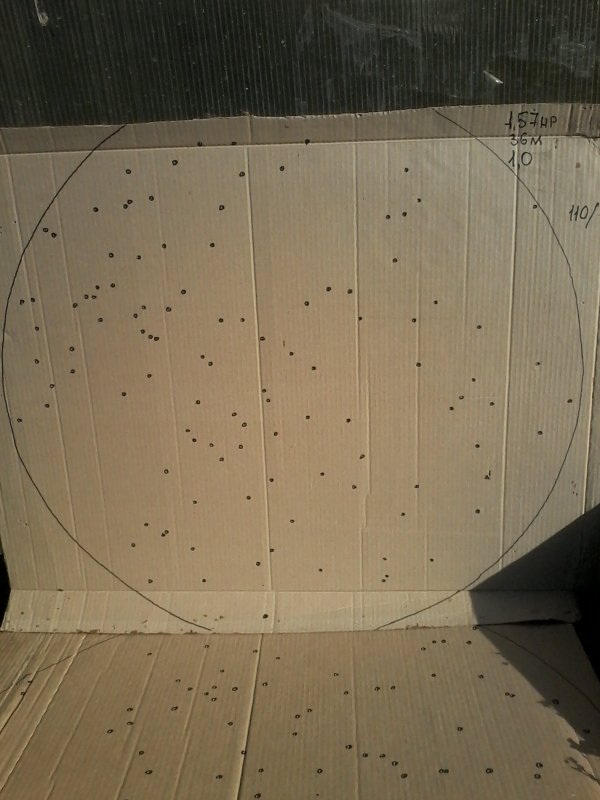

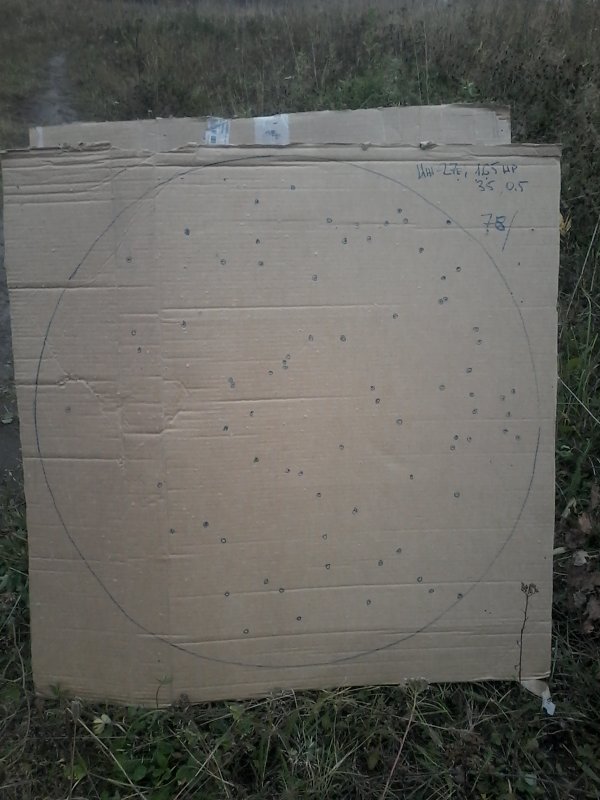

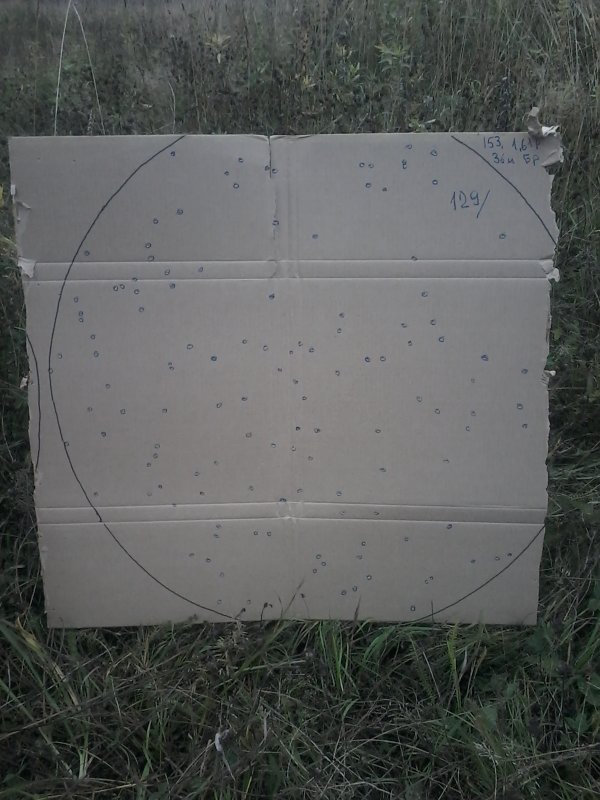

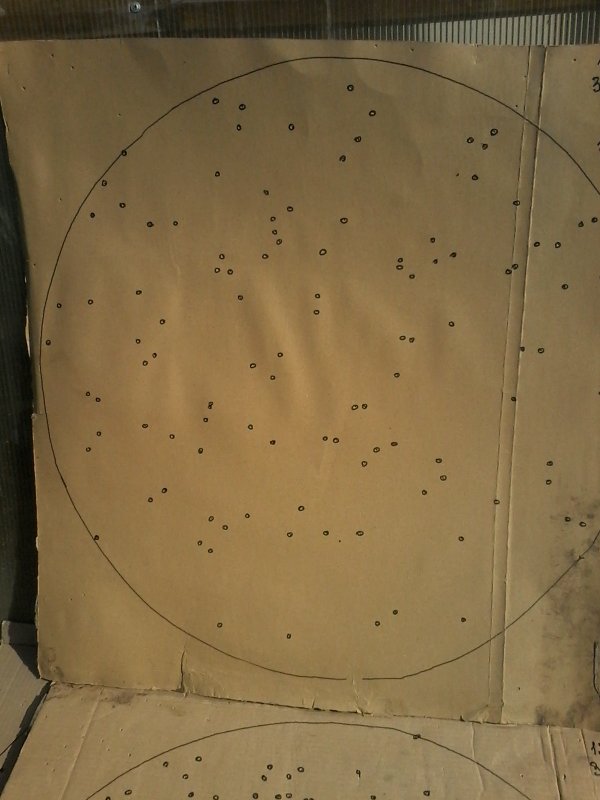

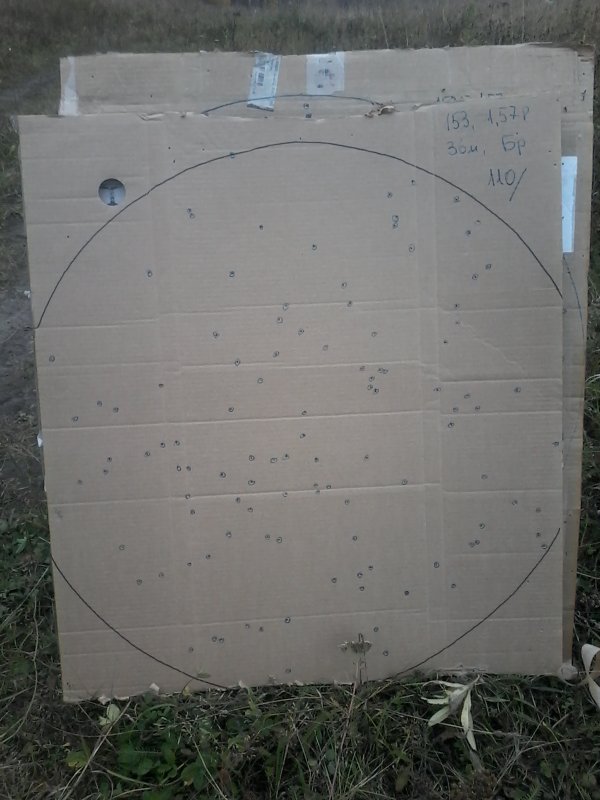

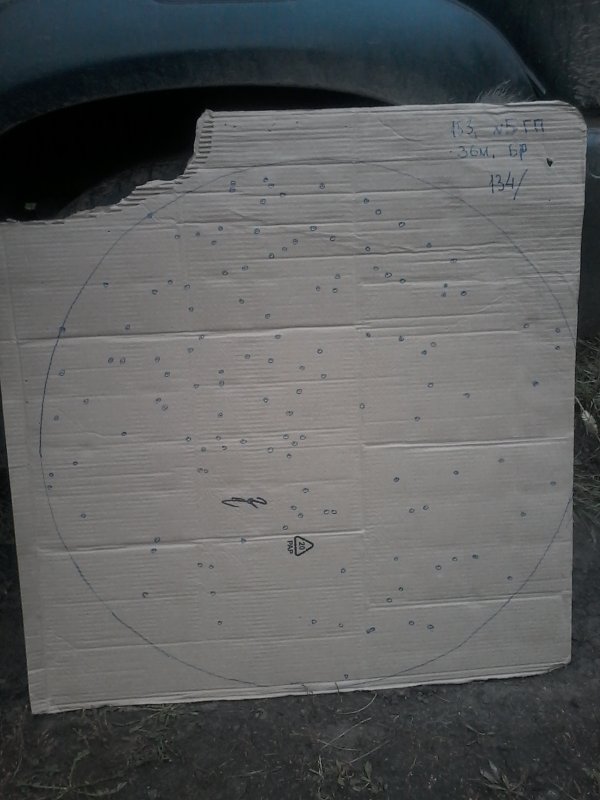

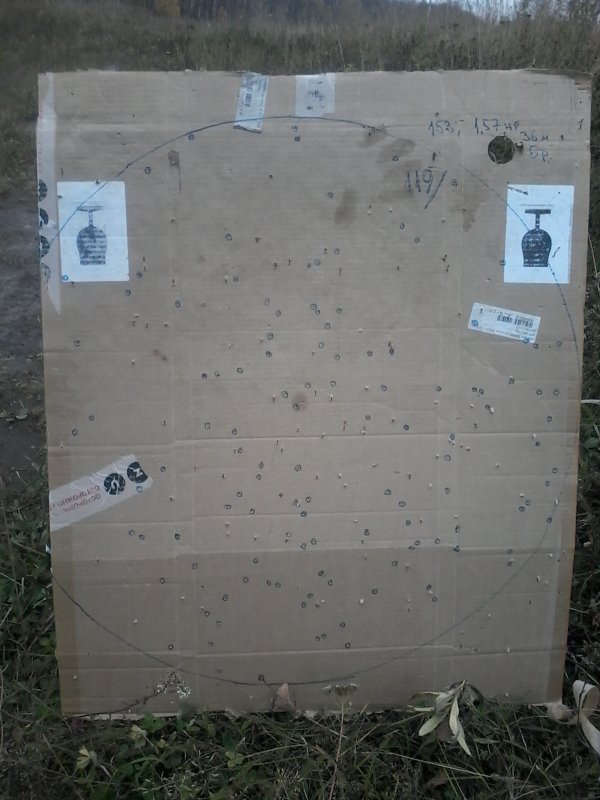

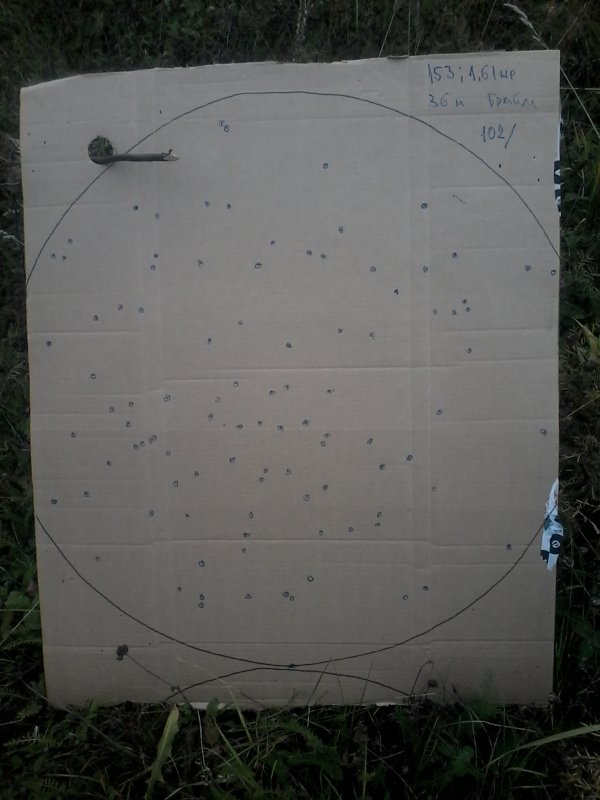

Потому как стрельба проводилась не по 100-дольным мишеням, а по картонным листам с окружностью 75 см, то судить о количестве непораженных долей судить не приходится, но общая картинка дробовой осыпи видна.

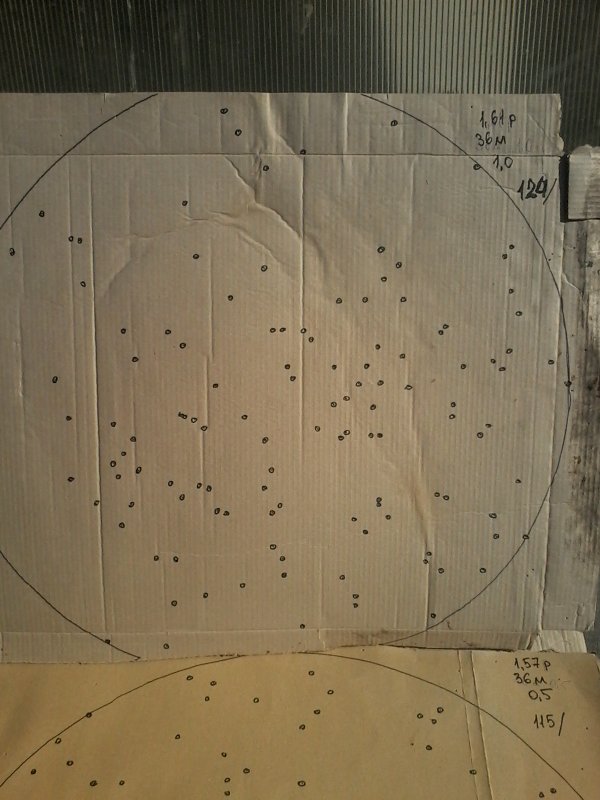

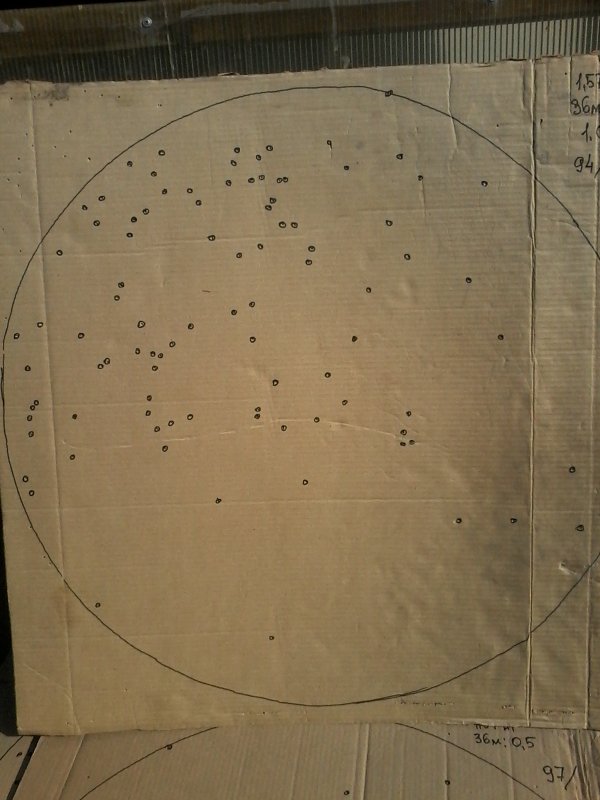

Листы картона, где написаны сужения 0,5 и 1,00 – соответствуют стрельбе из Иж-27, где есть надпись «Бр» - соответствует стрельбе из МР-153 с насадкой «Брайли»! Надпись рядом с номером дроби «Р» - лепестки разрезаны, «НР» - соответственно не разрезаны!
Еще раз повторюсь – что бы иметь более полное впечатление о ПК, необходимо еще стрелять и стрелять, экспериментировать с навесками и т.д. и т.п., но первое приблизительное впечатление появилось!
Прошу строго не судить!!!
Все написанное – не более чем ИМХО!!!
Комментарии (25)
Чувашия г. Чебоксары
3 октября 2017, 14:20
3 октября 2017, 14:20
На мой взгляд, амортизатор данного ПК не может эффективно выполнить свою функцию, обтюратор - чашечкой с короткой, толстой и жесткой юбкой - так же не самый лучший. Давно производятся ПК с ячеистой структурой амортизатора, с длинной и мягкой юбкой обтюратора. Всё это мои личные заключения, не претендующие на истину в последней инстанции.
Новосибирск
3 октября 2017, 14:24
Чувашия г. Чебоксары
3 октября 2017, 14:25
3 октября 2017, 14:32
pensioner65, обтюратор не чашечкой, а изнутри (если смотреть со стороны пороха) усилен дополнительным кольцом и пластик очень даже эластичный. А вот высота обтюратора - согласен, можно было бы и повыше сделать, хотя бы как на контейнерах ГП!!!
Чувашия г. Чебоксары
3 октября 2017, 15:57
3 октября 2017, 15:57
ДМБ2011, При внимательном рассмотрении стрелянных ПК, видно, что отдельные контейнеры перекошены. Это говорит о том, что лепестки амортизатора не выдерживают и обтюратор перекашивается в стволе. При короткой юбке обтюратора это означает прорыв пороховых газов к стаканчику контейнера и дальше в ствол.
3 октября 2017, 23:59
Я, конечно не специалист в вопросах баллистики оружия и качества боеприпасов, но выскажу свое субъективное мнение. Автором проделана определенная работа и получены соответствующие результаты и это прекрасно. С появлением ПК еще в советское время рекомендовали обращать внимание на качество материала из которого он сделан, а так-же насколько плотно он входит в гильзу (имею ввиду новую) поскольку от этого зависело качество выстрела (резкость, равномерность дробовой осыпи).
4 октября 2017, 11:46
pensioner65, пож-та, поподробнее вот об этом:
" Это говорит о том, что лепестки амортизатора не выдерживают и обтюратор перекашивается в стволе"
Лепестки не выдерживают чего? И чего они, на ваш взгляд,должны выдержать?
Ну и далее, простите....."Обтюратор перекашивается в стволе....При короткой юбке....." Извините, какие-то голословные, ни на чем не основанные заявления.
Ну или обоснуйте, как например, при давлении выстрела, перекашивается юбка.
" Это говорит о том, что лепестки амортизатора не выдерживают и обтюратор перекашивается в стволе"
Лепестки не выдерживают чего? И чего они, на ваш взгляд,должны выдержать?
Ну и далее, простите....."Обтюратор перекашивается в стволе....При короткой юбке....." Извините, какие-то голословные, ни на чем не основанные заявления.
Ну или обоснуйте, как например, при давлении выстрела, перекашивается юбка.
Чувашия г. Чебоксары
4 октября 2017, 11:47
4 октября 2017, 11:52
Уважаемый ДМБ!
Сережа, спасибо за работу! Понятно, что на скорую руку.И всеж!
Я думаю, было бы крайне полезно знать высоту собранного патрона с этим пыжем на порохе G3000.(ну коль на нем ты снаряжался.) Я с гуаланди Н22 G3000 сыплю всего 1,5 гр. Лучший патрон по всем характеристикам! Высота при этом в пределах 57-57.5 мм. в гильзе Азот.
Сережа, спасибо за работу! Понятно, что на скорую руку.И всеж!
Я думаю, было бы крайне полезно знать высоту собранного патрона с этим пыжем на порохе G3000.(ну коль на нем ты снаряжался.) Я с гуаланди Н22 G3000 сыплю всего 1,5 гр. Лучший патрон по всем характеристикам! Высота при этом в пределах 57-57.5 мм. в гильзе Азот.
Чувашия г. Чебоксары
4 октября 2017, 11:59
4 октября 2017, 11:59
хохол, А что тут не понятного. Не выдерживают давления пороховых газов и сминаются не равномерно. Пороховые газы давят на обтюратор равномерно, а сам обтюратор держится в местах крепления лепесков амортизатора в двух местах. Это не может не привести к деформации обтюратора и прорывам газов, тем более при короткой юбке. К тому же невозможно отлить лепески амортизатора совершенно одинаковыми и однородными, поэтому они будут сминаться не равномерно, это уже перекос обтюратора. Он становится не перпендикулярно оси ствола. Конструкция амортизатора ПК не удачна.
4 октября 2017, 12:07
pensioner65, извините, но у меня складывается впечатление, что Вы не внимательно прочитали первое предложение блога, где имеется такое слово как - "экспериментальный"!
У меня не было цели собрать патрон на "более совершенных" ПК, потому как все с чего-то начинается и "более совершенные" ПК начинались с пробных отстрелов, их когда-то, кто-то начинал тестировать!
В данном же случае, мне показалось, что ПК обеспечивает "среднюю" кучность предохраняя ствол от освинцовки, при этом процесс сборки патрона остается стандартным!
У меня не было цели собрать патрон на "более совершенных" ПК, потому как все с чего-то начинается и "более совершенные" ПК начинались с пробных отстрелов, их когда-то, кто-то начинал тестировать!
В данном же случае, мне показалось, что ПК обеспечивает "среднюю" кучность предохраняя ствол от освинцовки, при этом процесс сборки патрона остается стандартным!
4 октября 2017, 12:08
pensioner65,
Простите! Лепестки, которые, так, на секундочку, забиты свинцом, называемым дробью, "сминаются неравномерно"? Послушайте, давайте серьезно! Здесь взрослые люди!
Да пусть обтюратор крепится хоть на слюне! Картон люди по сю пору кладут, а у него, в отличии от юбки обтюратора, какая толщина?
Прорыв газов может быть в нескольких случаях. Например, пластик треснул. Или пластик настолько тверд, что под давлением газов не увеличивает диаметр. Ну и т.д.
Простите! Лепестки, которые, так, на секундочку, забиты свинцом, называемым дробью, "сминаются неравномерно"? Послушайте, давайте серьезно! Здесь взрослые люди!
Да пусть обтюратор крепится хоть на слюне! Картон люди по сю пору кладут, а у него, в отличии от юбки обтюратора, какая толщина?
Прорыв газов может быть в нескольких случаях. Например, пластик треснул. Или пластик настолько тверд, что под давлением газов не увеличивает диаметр. Ну и т.д.
Чувашия г. Чебоксары
4 октября 2017, 12:17
4 октября 2017, 12:17
хохол, Вы меня не правильно понимаете.Я совершенно не веду речь о лепесках стаканчика для дроби. Весь вопрос крутится о части ПК который называется амортизатор (между стаканчиком для дроби и обтюратором), и части ПК который называется обтюратор. Я предполагал, что вы различаете эти части ПК.
Чувашия г. Чебоксары
4 октября 2017, 14:53
4 октября 2017, 14:53
хохол, Я думаю, что вы не учитываете величину давления пороховых газов, для которых жёсткость обтюратора не представляет сколь нибудь значимой величины. При креплении обтюратора в двух точках лепесками (пластинами) амортизатора, и при не одновременной их деформации, перекос обтюратора неизбежен. Я уже писал выше, что это ИМХО, принимать моё мнение или нет дело каждого кто использует данные ПК.
9 октября 2017, 19:34
РОССИЙСКАЯ ФЕДЕРАЦИЯ
ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ (19) RU (11) 2229092 (13) C1
(51) МПК 7 F42B7/08
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ
Статус: по данным на 18.07.2016 - действует
Пошлина: учтена за 15 год с 28.11.2016 по 27.11.2017
(21), (22) Заявка: 2002131959/022002131959/02, 27.11.2002
(24) Дата начала отсчета срока действия патента:
27.11.2002
(45) Опубликовано: 20.05.2004
(56) Список документов, цитированных в отчете о
поиске: US 3812784, 28.05.1974. RU 2062435 C1, 20.06.1996. RU 2094745 C1, 27.10.1997. FR 2571132 A1, 04.04.1986.
Адрес для переписки:
630013, г.Новосибирск, ул. Чекалина, 8, ФГУП НМЗ "Искра", А.Г.Неклюдову (72) Автор(ы):
Кислин М.А. (RU),
Зыков В.А. (RU)
(73) Патентообладатель(и):
ФГУП НМЗ "Искра" (RU)
(54) ПЫЖ-КОНТЕЙНЕР ДЛЯ ДРОБОВЫХ СНАРЯДОВ
(57) Реферат:
Изобретение относится к боеприпасам для гладкоствольных охотничьих ружей. Пыж-контейнер для дробовых снарядов содержит стаканчик для дроби, боковая стенка которого состоит из разделенных прорезями четырех лепестков, соединенных между собой перемычками, амортизатор и обтюратор. Ширина прорезей составляет 1,0±0,2 мм, а длина - 0,75-1,0 высоты стаканчика, перемычки, число которых составляет от 2 до 4 на каждую прорезь, равномерно расположены на расстоянии не более 7 мм от открытого торца стаканчика и имеют толщину не менее 0,3 мм и ширину 1±0,15 мм, а на внутренней поверхности обтюратора выполнен выступ в виде толстостенного кольца с наружным диаметром не менее 0,7 наружного диаметра пыжа контейнера и высотой не менее 3,0 мм. Использование изобретения повышает кучность стрельбы и упрощает технологичность изготовления пыжа-контейнера. 1 ил., 1 табл.
Изобретение относится к области конструирования патронов гладкоствольного оружия, а именно к пыжам-контейнерам для размещения дробовых снарядов, предназначенных для повышения кучности стрельбы и облегчения снаряжения патронов.
Известна общепринятая конструкция пыжа-контейнера для дробового снаряда ["Пыж-контейнер", ж. "Охота и охотничье хозяйство" с.30-31; №7, 2001 г.], состоящая из стаканчика для дроби, амортизатора и обтюратора, выбранная за прототип.
Контейнер для дроби представляет собой стаканчик с боковой стенкой из отдельных лепестков, соединенных между собой тонкими перемычками. Назначение перемычек сохранять свою целостность в процессе снаряжения и этим обеспечивать возможность снаряжения дробовых патронов с этими пластмассовыми пыжами-контейнерами на автоматических линиях. Они обеспечивают сохранение формы контейнера при прохождении его по узлам автоматического снаряжающего станка и отсутствие зацепления пыжей-контейнеров друг за друга в накопительном бункере станка, но в тоже время они разрываются при выстреле из ружья и легко освобождают дробь из стаканчика, и тем самым ограничивают возможность существенного увеличения кучности стрельбы дробью.
Наиболее близким аналогом к заявленному изобретению является пыж-контейнер для дробовых снарядов, содержащий стаканчик для дроби, боковая стенка которого состоит из разделенных прорезями четырех лепестков, соединенных между собой перемычками, амортизатор и обтюратор (см. US 3812784, МПК7 F 42 B 7/08, публикация 28.05.1974).
Задачей изобретения является повышение кучности стрельбы и упрощение технологии изготовления пыжа-контейнера.
Поставленная задача решается тем, что пыж-контейнер для дробовых снарядов содержит стаканчик для дроби, боковая стенка которого состоит из разделенных прорезями четырех лепестков, соединенных между собой перемычками, амортизатор и обтюратор. Ширина прорезей l4 составляет 1,0±0,2 мм, а длина l1 - 0,75-1,0 высоты стаканчика, перемычки, число которых составляет от 2 до 4 на каждую прорезь, равномерно расположены на расстоянии l3 не более 7 мм от открытого торца стаканчика и имеют толщину h не менее 0,3 мм и ширину l2 1±0,15 мм, а на внутренней поверхности обтюратора выполнен выступ в виде толстостенного кольца с наружным диаметром d не менее 0,7 наружного диаметра D пыжа контейнера и высотой не менее 3,0 мм.
Сущность изобретения представлена на чертеже.
На чертеже представлена конструкция предлагаемого пыжа-контейнера.
Предлагаемый пыж-контейнер состоит из стаканчика 1 для дроби; амортизатора 2; обтюратора 3; перемычек 4, соединяющих лепестки стаканчика через прорези 5, и выступа 6 на внутренней поверхности обтюратора,
Пыж-контейнер работает следующим образом.
Вследствие экспериментально подобранных геометрических параметров перемычек, прорезей и добавления в конструкцию пыжа-контейнера специального выступа на внутренней поверхности обтюратора достигается надежное отделение пыжа-контейнера от дроби при его полете без разрыва перемычек. Отделение пыжа-контейнера от дроби без разрыва перемычек происходит за счет того, что в достаточно широкие и длинные прорези между лепестками [ширина (1,0±0,2) мм и длина 0,7-1,0 высоты стаканчика под дробь] при полете происходит перемещение воздуха внутри пыжа-контейнера и дробового снаряда, а наличие массивного выступа на обтюраторе пыжа-контейнера приводит к повышенному колебанию пыжа-контейнера в полете. Масса выступа составляет около 12% массы всего пыжа-контейнера. В совокупности эти оба фактора препятствуют заклиниванию дроби внутри контейнера и обеспечивают надежное отделение пыжа-контейнера от дроби. Однако это отделение происходит значительно дальше от дульного среза ружья, чем в случае пыжа-контейнера, известного по прототипу, у которого перемычки, соединяющие лепестки, разрываются. Этим обеспечивается более высокая кучность стрельбы при использовании пыжа-контейнера предлагаемой конструкции.
Экспериментально было установлено, что при использовании перемычек толщиной более 0,3 мм и шириной (1±0,15) мм в количестве 2, 3 и 4 штуки на каждую прорезь они надежно не разрываются при стрельбе из различных ружей (ТОЗ-87, МР-153, МЦ-21-12), имеющих стволы с дульными сужениями до 1 мм. При этом пыжи-контейнеры изготавливались таким образом, что все перемычки располагались равномерно на расстоянии не более 7 мм от открытого торца стаканчика.
По предлагаемому изобретению была изготовлена опытная партия пыжей-контейнеров 12-го калибра из полиэтилена высокого давления по ГОСТ 16336-77 марки 107-01К. Пыжи-контейнеры имели общую высоту 37 мм; высоту стаканчика 20 мм; длину прорезей 15 мм; ширину прорезей 1,0 мм; четыре перемычки толщиной 0,35 мм и шириной 1,0 мм; общую массу 2,5 г; массу выступа на обтюраторе 0,32 г, выполненного в виде толстостенного кольца с наружным диаметром 13 мм и высотой 3,5 мм.
Для определения работоспособности предлагаемого пыжа-контейнера была изготовлена опытная партия пыжей-контейнеров 12-го калибра в количестве 200 штук, снаряжено 200 штук дробовых патронов с использованием пластмассовой гильзы, пороха "Сунар" (массой 1,8 г) и дроби №4 (массой 32 г).
Снаряженные патроны были отстреляны из ружей МР-153 и ТОЗ-87-06 в бумажные мишени с расстояния 35 м, по 100 выстрелов из каждого ружья.
Результаты отстрелов, проведенных в соответствии с требованиями НД к испытаниям охотничьих патронов, приведены в таблице.
Визуальный осмотр пыжей-контейнеров, найденных после выстрелов, показал, что лепестки контейнера не раскрываются (не рвутся соединяющие их перемычки) и в тоже время происходит надежное, стабильное отделение контейнера от дроби.
Анализ результатов, приведенных в таблице, показывает, что предлагаемый пыж-контейнер обеспечивает великолепные значения кучности стрельбы. Например, из статьи А. Блюма "Проба и пристрелка дробового ружья", ж. "Охота и охотничье хозяйство" №3, 2002 г., с.26, достаточно хорошей кучностью для полного чока считается значение 60-70%. Важно отметить, что предлагаемая конструкция пыжа-контейнера будет работоспособна с различными видами амортизаторов, обеспечивающих демпфирующие свойства пыжа-контейнера за счет встроенных комбинированных конструкций с изменяемой в процессе выстрела формой. Применение толстых перемычек толщиной не менее 0,3 мм упрощает выбор технологических режимов литья пыжей-контейнеров на автоматических литьевых станках (линиях), что резко повышает производительность изготовления пыжей-контейнеров на отечественном оборудовании. В настоящее время налажен массовый выпуск пыжей-контейнеров на роторно-конвейерной автоматической линии РКЛ-4.
Формула изобретения
Пыж-контейнер для дробовых снарядов, содержащий стаканчик для дроби, боковая стенка которого состоит из разделенных прорезями четырех лепестков, соединенных между собой перемычками, амортизатор и обтюратор, отличающийся тем, что ширина прорезей составляет 1,0±0,2 мм, а длина 0,75-1,0 высоты стаканчика, перемычки, число которых составляет 2-4 на каждую прорезь, равномерно расположены на расстоянии не более 7 мм от открытого торца стаканчика и имеют толщину не менее 0,3 мм и ширину 1±0,15 мм, а на внутренней поверхности обтюратора выполнен выступ в виде толстостенного кольца с наружным диаметром не менее 0,7 наружного диаметра пыжа контейнера и высотой не менее 3,0 мм.
РИСУНКИ
Рисунок 1
________________________________________
PC4A Государственная регистрация перехода исключительного права без заключения договора
Дата и номер государственной регистрации перехода исключительного права: 21.09.2011 № РП0001728
Лицо(а), исключительное право от которого(ых) переходит без заключения договора:
Федеральное государственное унитарное предприятие Новосибирский механический завод "Искра" (RU)
Правопреемник: Открытое акционерное общество "Новосибирский механический завод "Искра" (RU)
(73) Патентообладатель(и):
Открытое акционерное общество "Новосибирский механический завод "Искра" (RU)
Дата публикации: 27.10.2011
________________________________________
ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ (19) RU (11) 2229092 (13) C1
(51) МПК 7 F42B7/08
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ
Статус: по данным на 18.07.2016 - действует
Пошлина: учтена за 15 год с 28.11.2016 по 27.11.2017
(21), (22) Заявка: 2002131959/022002131959/02, 27.11.2002
(24) Дата начала отсчета срока действия патента:
27.11.2002
(45) Опубликовано: 20.05.2004
(56) Список документов, цитированных в отчете о
поиске: US 3812784, 28.05.1974. RU 2062435 C1, 20.06.1996. RU 2094745 C1, 27.10.1997. FR 2571132 A1, 04.04.1986.
Адрес для переписки:
630013, г.Новосибирск, ул. Чекалина, 8, ФГУП НМЗ "Искра", А.Г.Неклюдову (72) Автор(ы):
Кислин М.А. (RU),
Зыков В.А. (RU)
(73) Патентообладатель(и):
ФГУП НМЗ "Искра" (RU)
(54) ПЫЖ-КОНТЕЙНЕР ДЛЯ ДРОБОВЫХ СНАРЯДОВ
(57) Реферат:
Изобретение относится к боеприпасам для гладкоствольных охотничьих ружей. Пыж-контейнер для дробовых снарядов содержит стаканчик для дроби, боковая стенка которого состоит из разделенных прорезями четырех лепестков, соединенных между собой перемычками, амортизатор и обтюратор. Ширина прорезей составляет 1,0±0,2 мм, а длина - 0,75-1,0 высоты стаканчика, перемычки, число которых составляет от 2 до 4 на каждую прорезь, равномерно расположены на расстоянии не более 7 мм от открытого торца стаканчика и имеют толщину не менее 0,3 мм и ширину 1±0,15 мм, а на внутренней поверхности обтюратора выполнен выступ в виде толстостенного кольца с наружным диаметром не менее 0,7 наружного диаметра пыжа контейнера и высотой не менее 3,0 мм. Использование изобретения повышает кучность стрельбы и упрощает технологичность изготовления пыжа-контейнера. 1 ил., 1 табл.
Изобретение относится к области конструирования патронов гладкоствольного оружия, а именно к пыжам-контейнерам для размещения дробовых снарядов, предназначенных для повышения кучности стрельбы и облегчения снаряжения патронов.
Известна общепринятая конструкция пыжа-контейнера для дробового снаряда ["Пыж-контейнер", ж. "Охота и охотничье хозяйство" с.30-31; №7, 2001 г.], состоящая из стаканчика для дроби, амортизатора и обтюратора, выбранная за прототип.
Контейнер для дроби представляет собой стаканчик с боковой стенкой из отдельных лепестков, соединенных между собой тонкими перемычками. Назначение перемычек сохранять свою целостность в процессе снаряжения и этим обеспечивать возможность снаряжения дробовых патронов с этими пластмассовыми пыжами-контейнерами на автоматических линиях. Они обеспечивают сохранение формы контейнера при прохождении его по узлам автоматического снаряжающего станка и отсутствие зацепления пыжей-контейнеров друг за друга в накопительном бункере станка, но в тоже время они разрываются при выстреле из ружья и легко освобождают дробь из стаканчика, и тем самым ограничивают возможность существенного увеличения кучности стрельбы дробью.
Наиболее близким аналогом к заявленному изобретению является пыж-контейнер для дробовых снарядов, содержащий стаканчик для дроби, боковая стенка которого состоит из разделенных прорезями четырех лепестков, соединенных между собой перемычками, амортизатор и обтюратор (см. US 3812784, МПК7 F 42 B 7/08, публикация 28.05.1974).
Задачей изобретения является повышение кучности стрельбы и упрощение технологии изготовления пыжа-контейнера.
Поставленная задача решается тем, что пыж-контейнер для дробовых снарядов содержит стаканчик для дроби, боковая стенка которого состоит из разделенных прорезями четырех лепестков, соединенных между собой перемычками, амортизатор и обтюратор. Ширина прорезей l4 составляет 1,0±0,2 мм, а длина l1 - 0,75-1,0 высоты стаканчика, перемычки, число которых составляет от 2 до 4 на каждую прорезь, равномерно расположены на расстоянии l3 не более 7 мм от открытого торца стаканчика и имеют толщину h не менее 0,3 мм и ширину l2 1±0,15 мм, а на внутренней поверхности обтюратора выполнен выступ в виде толстостенного кольца с наружным диаметром d не менее 0,7 наружного диаметра D пыжа контейнера и высотой не менее 3,0 мм.
Сущность изобретения представлена на чертеже.
На чертеже представлена конструкция предлагаемого пыжа-контейнера.
Предлагаемый пыж-контейнер состоит из стаканчика 1 для дроби; амортизатора 2; обтюратора 3; перемычек 4, соединяющих лепестки стаканчика через прорези 5, и выступа 6 на внутренней поверхности обтюратора,
Пыж-контейнер работает следующим образом.
Вследствие экспериментально подобранных геометрических параметров перемычек, прорезей и добавления в конструкцию пыжа-контейнера специального выступа на внутренней поверхности обтюратора достигается надежное отделение пыжа-контейнера от дроби при его полете без разрыва перемычек. Отделение пыжа-контейнера от дроби без разрыва перемычек происходит за счет того, что в достаточно широкие и длинные прорези между лепестками [ширина (1,0±0,2) мм и длина 0,7-1,0 высоты стаканчика под дробь] при полете происходит перемещение воздуха внутри пыжа-контейнера и дробового снаряда, а наличие массивного выступа на обтюраторе пыжа-контейнера приводит к повышенному колебанию пыжа-контейнера в полете. Масса выступа составляет около 12% массы всего пыжа-контейнера. В совокупности эти оба фактора препятствуют заклиниванию дроби внутри контейнера и обеспечивают надежное отделение пыжа-контейнера от дроби. Однако это отделение происходит значительно дальше от дульного среза ружья, чем в случае пыжа-контейнера, известного по прототипу, у которого перемычки, соединяющие лепестки, разрываются. Этим обеспечивается более высокая кучность стрельбы при использовании пыжа-контейнера предлагаемой конструкции.
Экспериментально было установлено, что при использовании перемычек толщиной более 0,3 мм и шириной (1±0,15) мм в количестве 2, 3 и 4 штуки на каждую прорезь они надежно не разрываются при стрельбе из различных ружей (ТОЗ-87, МР-153, МЦ-21-12), имеющих стволы с дульными сужениями до 1 мм. При этом пыжи-контейнеры изготавливались таким образом, что все перемычки располагались равномерно на расстоянии не более 7 мм от открытого торца стаканчика.
По предлагаемому изобретению была изготовлена опытная партия пыжей-контейнеров 12-го калибра из полиэтилена высокого давления по ГОСТ 16336-77 марки 107-01К. Пыжи-контейнеры имели общую высоту 37 мм; высоту стаканчика 20 мм; длину прорезей 15 мм; ширину прорезей 1,0 мм; четыре перемычки толщиной 0,35 мм и шириной 1,0 мм; общую массу 2,5 г; массу выступа на обтюраторе 0,32 г, выполненного в виде толстостенного кольца с наружным диаметром 13 мм и высотой 3,5 мм.
Для определения работоспособности предлагаемого пыжа-контейнера была изготовлена опытная партия пыжей-контейнеров 12-го калибра в количестве 200 штук, снаряжено 200 штук дробовых патронов с использованием пластмассовой гильзы, пороха "Сунар" (массой 1,8 г) и дроби №4 (массой 32 г).
Снаряженные патроны были отстреляны из ружей МР-153 и ТОЗ-87-06 в бумажные мишени с расстояния 35 м, по 100 выстрелов из каждого ружья.
Результаты отстрелов, проведенных в соответствии с требованиями НД к испытаниям охотничьих патронов, приведены в таблице.
Визуальный осмотр пыжей-контейнеров, найденных после выстрелов, показал, что лепестки контейнера не раскрываются (не рвутся соединяющие их перемычки) и в тоже время происходит надежное, стабильное отделение контейнера от дроби.
Анализ результатов, приведенных в таблице, показывает, что предлагаемый пыж-контейнер обеспечивает великолепные значения кучности стрельбы. Например, из статьи А. Блюма "Проба и пристрелка дробового ружья", ж. "Охота и охотничье хозяйство" №3, 2002 г., с.26, достаточно хорошей кучностью для полного чока считается значение 60-70%. Важно отметить, что предлагаемая конструкция пыжа-контейнера будет работоспособна с различными видами амортизаторов, обеспечивающих демпфирующие свойства пыжа-контейнера за счет встроенных комбинированных конструкций с изменяемой в процессе выстрела формой. Применение толстых перемычек толщиной не менее 0,3 мм упрощает выбор технологических режимов литья пыжей-контейнеров на автоматических литьевых станках (линиях), что резко повышает производительность изготовления пыжей-контейнеров на отечественном оборудовании. В настоящее время налажен массовый выпуск пыжей-контейнеров на роторно-конвейерной автоматической линии РКЛ-4.
Формула изобретения
Пыж-контейнер для дробовых снарядов, содержащий стаканчик для дроби, боковая стенка которого состоит из разделенных прорезями четырех лепестков, соединенных между собой перемычками, амортизатор и обтюратор, отличающийся тем, что ширина прорезей составляет 1,0±0,2 мм, а длина 0,75-1,0 высоты стаканчика, перемычки, число которых составляет 2-4 на каждую прорезь, равномерно расположены на расстоянии не более 7 мм от открытого торца стаканчика и имеют толщину не менее 0,3 мм и ширину 1±0,15 мм, а на внутренней поверхности обтюратора выполнен выступ в виде толстостенного кольца с наружным диаметром не менее 0,7 наружного диаметра пыжа контейнера и высотой не менее 3,0 мм.
РИСУНКИ
Рисунок 1
________________________________________
PC4A Государственная регистрация перехода исключительного права без заключения договора
Дата и номер государственной регистрации перехода исключительного права: 21.09.2011 № РП0001728
Лицо(а), исключительное право от которого(ых) переходит без заключения договора:
Федеральное государственное унитарное предприятие Новосибирский механический завод "Искра" (RU)
Правопреемник: Открытое акционерное общество "Новосибирский механический завод "Искра" (RU)
(73) Патентообладатель(и):
Открытое акционерное общество "Новосибирский механический завод "Искра" (RU)
Дата публикации: 27.10.2011
________________________________________
9 октября 2017, 21:49
Недавно прошла модернизация пыжа-контейнера и проведены на Искре его баллистические испытания, которые опубликованы в полезной модели РФ №145960
Пыж-контейнер для дробовых снарядов
poleznayamodel.ru›model/14/145960.html
Авторы патента: Зыков Виктор Аркадьевич (RU). Кислин Михаил Александрович (RU). ... Пыж-контейнер для дробовых снарядов содержит стаканчик для дроби, амортизатор и обтюратор.
Полезная модель относится к боеприпасам для гладкоствольных охотничьих ружей. Пыж-контейнер для дробовых снарядов содержит стаканчик для дроби, амортизатор и обтюратор. При этом величина наружного диаметра стаканчика под дробь не менее, чем на 2,5% больше величины внутреннего диаметра гильзы, а величина наружного диаметра обтюратора не менее, чем на 0,5% больше величины внутреннего диаметра гильзы. Достигается Для высокая обтюрация пороховых газов при стрельбе из ружья и недопущение проникновения пороховых зерен в зазор между стенками пыжа-контейнера и внутренней поверхностью гильзы при снаряжении патронов. 1 ил.
ПЫЖ-КОНТЕЙНЕР ДЛЯ ДРОБОВЫХ СНАРЯДОВ
Полезная модель относится к боеприпасам для гладкоствольных охотничьих ружей.
Известен аналог «пыж-контейнер для дробовых снарядов» (патент РФ 2229092).
Известный по прототипу пыж-контейнер содержит стаканчик под дробь, амортизатор и обтюратор.
Недостатком пыжа-контейнера по прототипу является низкие обтюрирующие способности пыжа-контейнера из-за отсутствия требований по наружным элементам пыжа-контейнера, приводящие к прорыву пороховых газов через пыж-контейнер при выстреле, что снижает скорость полета дробового снаряда. Кроме того при снаряжении патронов в прозрачные гильзы пыжами-контейнерами, которые имеют низкие обтюрирующие способности и не имеют требований по наружным элементам пыжа-контейнера, происходит проникновение зерен пороха в зазор между стенками пыжа-контейнера и внутренней стенкой гильзы. Такое проникновение зерен пороха считается не допустимым по технологическому процессу снаряжения патронов.
Целью полезной модели является создание конструкции пыжа-контейнера для дробовых снарядов с высокой обтюрацией пороховых газов.
Поставленная задача по созданию новой конструкции пыжа-контейнера для дроби решается тем, что величина наружного диаметра стаканчика под дробь не менее, чем на 2,5% больше величины внутреннего диаметра гильзы, а величина наружного диаметра обтюратора не менее, чем на 0,5% больше величины внутреннего диаметра гильзы.
На фиг. представлен общий вид новой конструкции пыжа-контейнера для дроби в разрезе. Пыж-контейнер состоит из: стаканчика для дроби - 1, амортизатора - 2, обтюратора - 3.
Конструкция пыжа-контейнера для дробовых снарядов в составе патрона при выстреле работает следующим образом: от удара боя ружья срабатывает капсюль-воспламенитель патрона и загорается метательный заряд. Начинает возрастать давление пороховых газов, которые выделяются от сгорания метательного заряда, и происходит разгон пыжа-контейнера с дробью в стволе ружья. Высокие давления пороховых газов при выстреле, который длится три тысячных секунды плотно прижимают обтюратор пыжа-контейнера (обтюрирующую юбку) к внутренней поверхности ствола, что обеспечивает надежную обтюрацию пороховых газов. Малое давление подпрессованного пыжом-контейнером воздуха не обеспечивает сильное прижатие обтюратора к стенке гильзы, и это обстоятельство позволяет воздуху также вытекать между обтюратором и внутренней стенкой гильзы при снаряжении патронов на автоматической линии.
Для опытной проверки работоспособности предлагаемой конструкции пыжа-контейнера для дроби было изготовлена опытная партия пластмассовых пыжей-контейнеров 12-го калибра (10 тыс. штук) по черт. ТКМУ 771828.000.023, у которых наружный диаметр стаканчика под дробь имел размер 19,2 мм, а наружный диаметр обтюратора имел размер 18.85 мм. Данная партия пыжей-контейнеров была использована при снаряжении охотничьих патронов 12-го калибра в импортные пластмассовые капсюлированные гильзы фирмы Шеддит Италия, которые имели внутренний диаметр 18,6-18.7 мм. Соответственно в этом конкретном примере: наружный диаметр стаканчика пыжа-контейнера превышает внутренний диаметр гильзы на 2.7%; наружный диаметр обтюратора пыжа-контейнера превышает внутренний диаметр гильзы на 0,8.
Патроны снаряжались на итальянской автоматической линии «RAINBOW» со скоростью снаряжения 3-4 тысячи пыжей в час с применением пороха «Сокол». Снаряжение патронов на линии с пыжами-контейнерами без отверстий оказалось невозможным из-за отскока (выброса) пыжа-контейнера из гильзы под действием под прессованного внутри гильзы воздуха. Применение пыжей-контейнеров с отверстием в дне стаканчика для дроби позволило организовать массовый выпуск патронов на итальянской автоматической линии «RAINBOW» без задержок и остановов линии по вине пыжа-контейнера. Таким образом была снаряжена партия патронов 13-2014 «Искра» 12/70 в объеме 10 тыс. штук. Кроме того визуальный осмотр внешнего вида снаряженных патронов показал, что зерна пороха «Сокол» не проникали между стенками пыжа-контенера и внутренней поверхностью гильзы.
Результаты баллистических испытаний партии 13-2014 ОСП «Искра» 12/70 при массе дробового заряда 34 г на определение давления и скорости на баллистическом измерительном комплексе инв. 38-960 следующие:
- скорость на расстоянии 2,5 м, средняя - 411 м/с;
- скорость на расстоянии 2,5 м, минимальная - 401 м/с;
- максимальное давление пороховых газов, среднее - 583 бар;
- максимальное давление пороховых газов, наибольшее - 685 бар.
Патроны с такими баллистическими характеристиками удовлетворяют современным требованиям для патронов и могут успешно применяться на охоте.
Для данной партии патронов отношение скорости полета дроби к максимальному давлению (коэффициент К) составило 0,70, что на 3% выше максимального коэффициента К, полученного при снаряжении аналогичных патронов с использованием импортного пыжа-контейнера H20 фирмы Шеддит Франция. Более высокое значение коэффициента подтверждает оптимальность выбранных конструктивных решений по повышению обтюрирующих свойств пыжа-контейнера по предлагаемой полезной модели. Из анализа полученных экспериментальных данных видно, что предлагаемая конструкция пыжа-контейнера работоспособна и обеспечивает более качественные баллистические параметры выстрела, чем при использовании импортного пыжа-контейнера.
Пыж-контейнер для дробовых снарядов, содержащий стаканчик для дроби, амортизатор и обтюратор, отличающийся тем, что величина наружного диаметра стаканчика под дробь не менее чем на 2,5% больше величины внутреннего диаметра гильзы, а величина наружного диаметра обтюратора не менее чем на 0,5% больше величины внутреннего диаметра гильзы.
РИСУНКИ
Похожие патенты:
Патрон для охотничьих ружей // 3032
Пыж-контейнер для дробовых снарядов
poleznayamodel.ru›model/14/145960.html
Авторы патента: Зыков Виктор Аркадьевич (RU). Кислин Михаил Александрович (RU). ... Пыж-контейнер для дробовых снарядов содержит стаканчик для дроби, амортизатор и обтюратор.
Полезная модель относится к боеприпасам для гладкоствольных охотничьих ружей. Пыж-контейнер для дробовых снарядов содержит стаканчик для дроби, амортизатор и обтюратор. При этом величина наружного диаметра стаканчика под дробь не менее, чем на 2,5% больше величины внутреннего диаметра гильзы, а величина наружного диаметра обтюратора не менее, чем на 0,5% больше величины внутреннего диаметра гильзы. Достигается Для высокая обтюрация пороховых газов при стрельбе из ружья и недопущение проникновения пороховых зерен в зазор между стенками пыжа-контейнера и внутренней поверхностью гильзы при снаряжении патронов. 1 ил.
ПЫЖ-КОНТЕЙНЕР ДЛЯ ДРОБОВЫХ СНАРЯДОВ
Полезная модель относится к боеприпасам для гладкоствольных охотничьих ружей.
Известен аналог «пыж-контейнер для дробовых снарядов» (патент РФ 2229092).
Известный по прототипу пыж-контейнер содержит стаканчик под дробь, амортизатор и обтюратор.
Недостатком пыжа-контейнера по прототипу является низкие обтюрирующие способности пыжа-контейнера из-за отсутствия требований по наружным элементам пыжа-контейнера, приводящие к прорыву пороховых газов через пыж-контейнер при выстреле, что снижает скорость полета дробового снаряда. Кроме того при снаряжении патронов в прозрачные гильзы пыжами-контейнерами, которые имеют низкие обтюрирующие способности и не имеют требований по наружным элементам пыжа-контейнера, происходит проникновение зерен пороха в зазор между стенками пыжа-контейнера и внутренней стенкой гильзы. Такое проникновение зерен пороха считается не допустимым по технологическому процессу снаряжения патронов.
Целью полезной модели является создание конструкции пыжа-контейнера для дробовых снарядов с высокой обтюрацией пороховых газов.
Поставленная задача по созданию новой конструкции пыжа-контейнера для дроби решается тем, что величина наружного диаметра стаканчика под дробь не менее, чем на 2,5% больше величины внутреннего диаметра гильзы, а величина наружного диаметра обтюратора не менее, чем на 0,5% больше величины внутреннего диаметра гильзы.
На фиг. представлен общий вид новой конструкции пыжа-контейнера для дроби в разрезе. Пыж-контейнер состоит из: стаканчика для дроби - 1, амортизатора - 2, обтюратора - 3.
Конструкция пыжа-контейнера для дробовых снарядов в составе патрона при выстреле работает следующим образом: от удара боя ружья срабатывает капсюль-воспламенитель патрона и загорается метательный заряд. Начинает возрастать давление пороховых газов, которые выделяются от сгорания метательного заряда, и происходит разгон пыжа-контейнера с дробью в стволе ружья. Высокие давления пороховых газов при выстреле, который длится три тысячных секунды плотно прижимают обтюратор пыжа-контейнера (обтюрирующую юбку) к внутренней поверхности ствола, что обеспечивает надежную обтюрацию пороховых газов. Малое давление подпрессованного пыжом-контейнером воздуха не обеспечивает сильное прижатие обтюратора к стенке гильзы, и это обстоятельство позволяет воздуху также вытекать между обтюратором и внутренней стенкой гильзы при снаряжении патронов на автоматической линии.
Для опытной проверки работоспособности предлагаемой конструкции пыжа-контейнера для дроби было изготовлена опытная партия пластмассовых пыжей-контейнеров 12-го калибра (10 тыс. штук) по черт. ТКМУ 771828.000.023, у которых наружный диаметр стаканчика под дробь имел размер 19,2 мм, а наружный диаметр обтюратора имел размер 18.85 мм. Данная партия пыжей-контейнеров была использована при снаряжении охотничьих патронов 12-го калибра в импортные пластмассовые капсюлированные гильзы фирмы Шеддит Италия, которые имели внутренний диаметр 18,6-18.7 мм. Соответственно в этом конкретном примере: наружный диаметр стаканчика пыжа-контейнера превышает внутренний диаметр гильзы на 2.7%; наружный диаметр обтюратора пыжа-контейнера превышает внутренний диаметр гильзы на 0,8.
Патроны снаряжались на итальянской автоматической линии «RAINBOW» со скоростью снаряжения 3-4 тысячи пыжей в час с применением пороха «Сокол». Снаряжение патронов на линии с пыжами-контейнерами без отверстий оказалось невозможным из-за отскока (выброса) пыжа-контейнера из гильзы под действием под прессованного внутри гильзы воздуха. Применение пыжей-контейнеров с отверстием в дне стаканчика для дроби позволило организовать массовый выпуск патронов на итальянской автоматической линии «RAINBOW» без задержок и остановов линии по вине пыжа-контейнера. Таким образом была снаряжена партия патронов 13-2014 «Искра» 12/70 в объеме 10 тыс. штук. Кроме того визуальный осмотр внешнего вида снаряженных патронов показал, что зерна пороха «Сокол» не проникали между стенками пыжа-контенера и внутренней поверхностью гильзы.
Результаты баллистических испытаний партии 13-2014 ОСП «Искра» 12/70 при массе дробового заряда 34 г на определение давления и скорости на баллистическом измерительном комплексе инв. 38-960 следующие:
- скорость на расстоянии 2,5 м, средняя - 411 м/с;
- скорость на расстоянии 2,5 м, минимальная - 401 м/с;
- максимальное давление пороховых газов, среднее - 583 бар;
- максимальное давление пороховых газов, наибольшее - 685 бар.
Патроны с такими баллистическими характеристиками удовлетворяют современным требованиям для патронов и могут успешно применяться на охоте.
Для данной партии патронов отношение скорости полета дроби к максимальному давлению (коэффициент К) составило 0,70, что на 3% выше максимального коэффициента К, полученного при снаряжении аналогичных патронов с использованием импортного пыжа-контейнера H20 фирмы Шеддит Франция. Более высокое значение коэффициента подтверждает оптимальность выбранных конструктивных решений по повышению обтюрирующих свойств пыжа-контейнера по предлагаемой полезной модели. Из анализа полученных экспериментальных данных видно, что предлагаемая конструкция пыжа-контейнера работоспособна и обеспечивает более качественные баллистические параметры выстрела, чем при использовании импортного пыжа-контейнера.
Пыж-контейнер для дробовых снарядов, содержащий стаканчик для дроби, амортизатор и обтюратор, отличающийся тем, что величина наружного диаметра стаканчика под дробь не менее чем на 2,5% больше величины внутреннего диаметра гильзы, а величина наружного диаметра обтюратора не менее чем на 0,5% больше величины внутреннего диаметра гильзы.
РИСУНКИ
Похожие патенты:
Патрон для охотничьих ружей // 3032
