Доброго всем времени суток уважаемые форумчане!

Представляю свою универсальную точилку АСТ-2У. Не хотелось показывать сырую, недоработанную конструкцию. Сейчас конструкция точилки доработана и представляет рабочий вариант.

Точилка АСТ-2У служит для ручной заточки, доводки и правки ножей, ножниц, стамесок шириной до 35 мм, ножей рубанков, топоров.

Точилка универсальная и может быть настроена как для правшей, так и для левшей, надо просто переставить вертикальную штангу в другое отверстие и развернуть шарнирный узел.

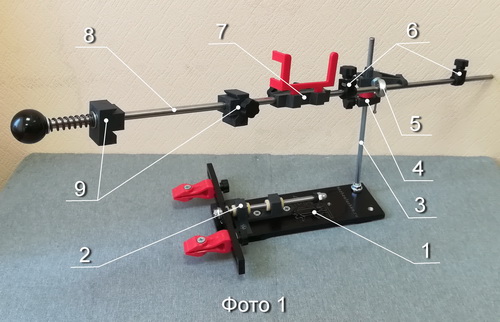

Точилка состоит из следующих сборочных единиц и деталей, показанных на Фото 1.

1. Основание с магнитным прижимом.

2. Поворотный механизм. Точилка может быть оснащена двумя типами поворотных механизмов: ДВА КЛИНА (Фото 2) и ПРУЖИНА (Фото 3).

3. Стойка вертикальная 1 шт.

4. Механизм точной настройки 1 шт.

5. Парковочная консоль с шарнирным узлом 1 шт.

6. Ограничители хода штока 2 шт.

7. Втулка соединительная – держатель смартфона 1 шт.

8. Шток составной из двух частей с рукояткой и пружиной.

9. Универсальные зажимы для камней 2 шт.

В точилке могут использоваться два типа поворотных механизмов:

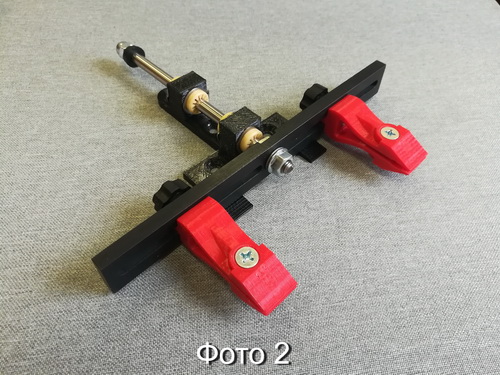

Поворотный механизм ДВА КЛИНА. Механизм безлюфтовый, простой и надежный, подшипники полиамидные, не боится влаги и загрязнений, для контроля РК во время заточки можно вынуть рамку с зажатым в зажимах ножом.

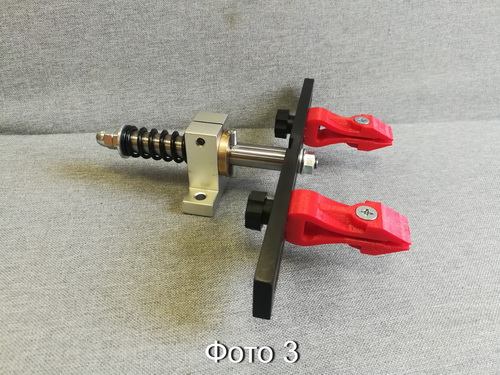

Поворотный механизм ПРУЖИНА.

ТЕХНИЧЕСКИЕ ДАННЫЕ (базовая комплектация)

Длина, мм……………………………………………………………………………310

Ширина, мм………………………………………………………………………….220

Высота, мм…………………………………………………………………………..240

Длина штока общая, мм…………………………………………………………..700

Ширина зажимных губок, мм………………………………………………………20

Длина абразивного бруска максимальная, мм………………………………..200

Длина абразивного бруска минимальная, мм…………………………………..30

Ширина универсальных зажимов для камней, мм……………………….…….25

Толщина клинка (штатные зажимы КРАСНЫЙ ГЕККОН), мм……….….1,5 – 5

Толщина клинка (зажимы для филейных ножей), мм…………….…..….0,5 – 5

Максимальная длина клинка, мм…………………………………………..…….300

Угол заточки (штатные зажимы КРАСНЫЙ ГЕККОН), градусы….…….14 – 35

Угол заточки (зажимы для филейных ножей), градусы……………...….10 – 32

Погрешность при перевороте рамки, градусы………………………………± 0,3

Габаритные размеры фирменного бокса, мм……………………….410х110х90

Вес, кг…………………………………………………………………………………2,2

Основание точилки из дюраля, штоки нержавейка. Остальные детали точилки выполнены из пластика на 3D принтере. Много экспериментировал с материалами, геометрией, направлением слоев, режимами печати, при испытаниях доводил все пластиковые детали до разрушения, чтобы понять какое усилие надо приложить для повреждения детали. Сломать пластик можно только специально, но специально можно сломать и металлические детали. В результате остановился на пластике PETG. Все резьбовые соединения выполнены с помощью закладных гаек.

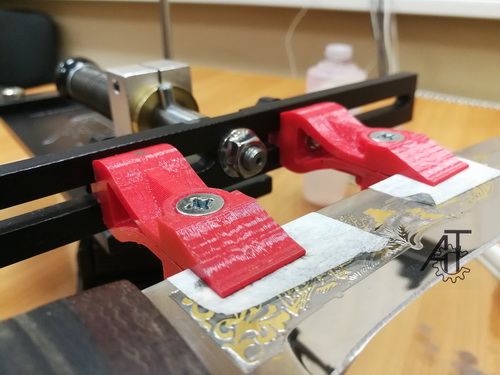

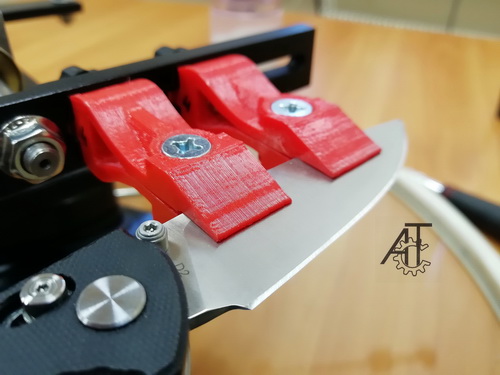

Штатные зажимы (назвал их красный геккон) надежно зажимают клинки толщиной от 1,5 до 5 мм разной формы:

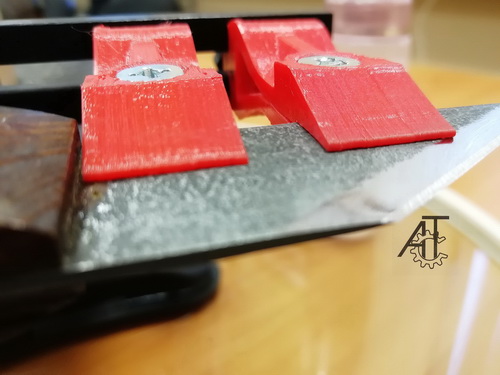

Как прямые

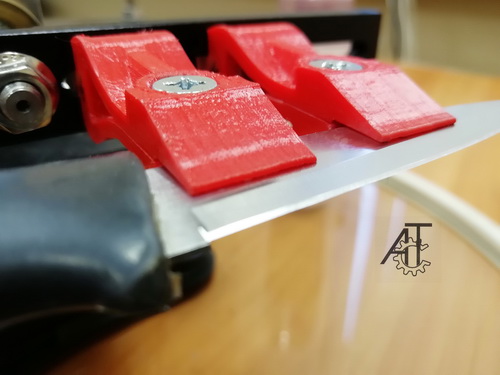

Так и со спусками от обуха

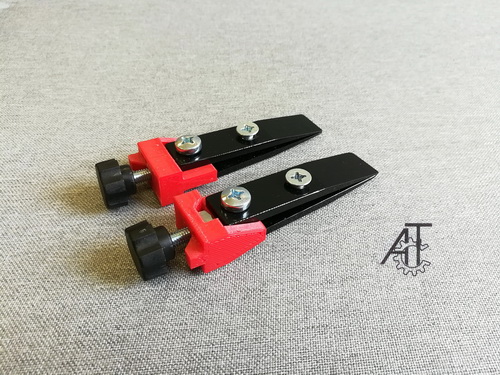

Для заточки тонких ножей есть специальные зажимы с пониженным углом заточки.

Точилка может крепится к столу штатной струбциной, а также присоской с шарниром типа Панавайс и струбциной с шарниром.

Более подробные фото можно посмотреть на моем сайте http://nozhzatochka.ru/ , видео на канале на ютубе.
