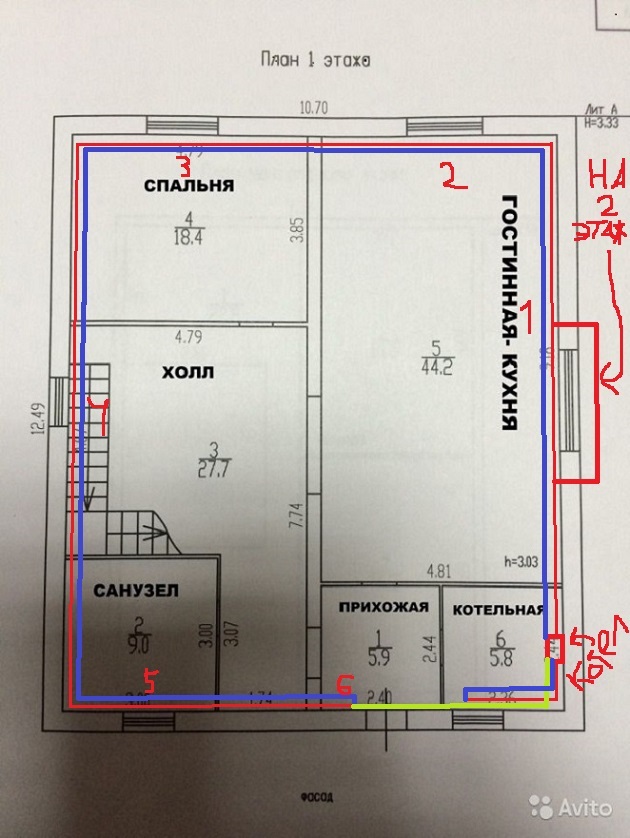

    дом3.jpg Подскажите, знающие люди. Думаю переделать отопление. Вот схема- от котла идет подача по всему периметру, заходя на 2 этаж. в конце, перед входной дверью, стоит последняя батарея (№6), после нее труба разворачивается на 360 и обратка идет обратно, по всему дому (минуя второй этаж) обратно к котлу. Думаю после последней батареи дальше прокинуть трубу, до котла, там метра 3 тянуть. Так вот вопрос- будет ли от этого толк? А то при данной системе отопления последние батареи еле прогреваются, особенно если не перекрывать 2 этаж...
    Обозначения- красный цвет- подача, синий- обратка, зеленый- хочу так сделать. Числа- номера радиаторов.
    Рисовал как мог, если что не понятно- спрашивайте.
    Котел стоит газовый, с цирк. насосом.

    Последнее редактирование: 14 июл 2016
  3. nikitin125rus

    nikitin125rus
    Иван
    Владивосток- Барнаул Ветеран

    Регистрация:
    19.01.15
    Сообщения:
    1.405
    Рейтинг:
    2.193
    Благодарности:
    1.041
    Адрес:
    Владивосток- Барнаул
    Оружие:
    Sarsilmaz SA-X700 12/76, Сайга 308Win. исп.61

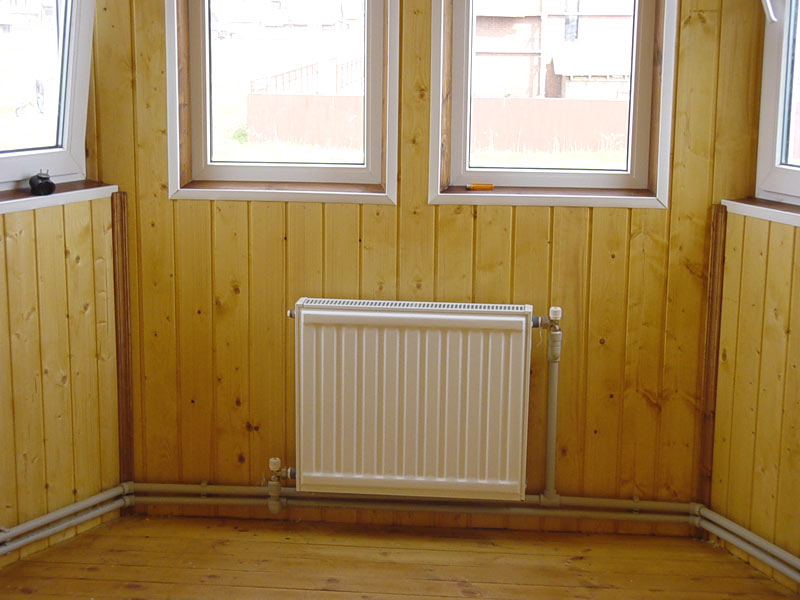

    С каждого радиатора напрямую труба в обратку идет. Только подача не так, как на фото (не моё), а тоже снизу радиатора заходит. И может лучше сделать как на фото? Что бы подача вверх радиатора заходила как на фото? kartinka462.jpg

  4. Пашинец

    Пашинец
    сергей
    новосибирск Модератор Команда форума

    Регистрация:
    22.02.10
    Сообщения:
    13.862
    Рейтинг:
    11.910
    Благодарности:
    5.177
    Адрес:
    новосибирск
    Собаки:
    РЕЛ
    Оружие:
    тоз -63 иж 27м
    Эту систему отопления в топку ,она толком не будет работать ,так как есть малый круг ,и в последнюю теплоноситель почти не доходит . Я тебе телефон в личку написал заони раскажу ,делла не много ,но 100% будешь с тёплой возможностью регулирования температуры в каждой комнате !

  5. Пашинец

    Пашинец
    сергей
    новосибирск Модератор Команда форума

    Регистрация:
    22.02.10
    Сообщения:
    13.862
    Рейтинг:
    11.910
    Благодарности:
    5.177
    Адрес:
    новосибирск
    Собаки:
    РЕЛ
    Оружие:
    тоз -63 иж 27м
    Сделай фото подключения своих батарей.

  6. nikitin125rus

    nikitin125rus
    Иван
    Владивосток- Барнаул Ветеран

    Регистрация:
    19.01.15
    Сообщения:
    1.405
    Рейтинг:
    2.193
    Благодарности:
    1.041
    Адрес:
    Владивосток- Барнаул
    Оружие:
    Sarsilmaz SA-X700 12/76, Сайга 308Win. исп.61
    Ок. Спасибо, вечером наберу. И сфотаю тож вечерком- сейчас на работе. Еще забыл сказать- получается у меня сейчас 2 трубы идет- подача и обратка, а я хочу сделать в одну трубу, и чтоб в батарею от одной трубы вход-выход (с кранами, естественно)

  7. nikitin125rus

    nikitin125rus
    Иван
    Владивосток- Барнаул Ветеран

    Регистрация:
    19.01.15
    Сообщения:
    1.405
    Рейтинг:
    2.193
    Благодарности:
    1.041
    Адрес:
    Владивосток- Барнаул
    Оружие:
    Sarsilmaz SA-X700 12/76, Сайга 308Win. исп.61

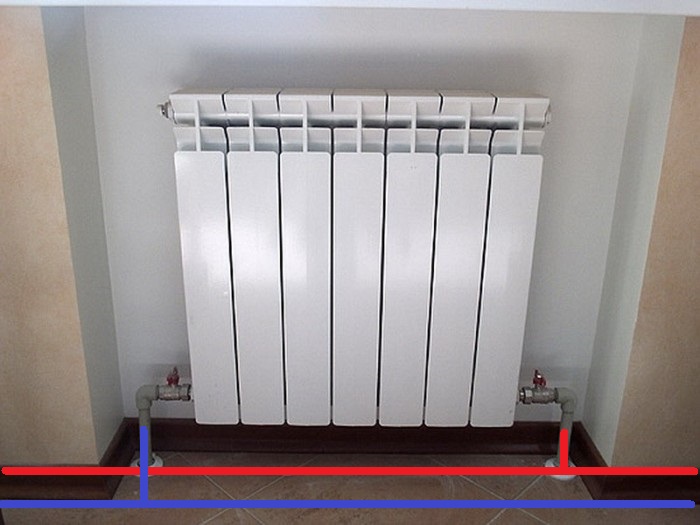

    Вот, фото не мое, с инета, но подключение такое же, и краны те же. Разве что трубы проходят не под полом, а сразу под батареей... ПОДРИСОВАЛ НЕМНОГО- красная- подача, синяя- обратка, соответственно радиатор.jpg

  8. Пашинец

    Пашинец
    сергей
    новосибирск Модератор Команда форума

    Регистрация:
    22.02.10
    Сообщения:
    13.862
    Рейтинг:
    11.910
    Благодарности:
    5.177
    Адрес:
    новосибирск
    Собаки:
    РЕЛ
    Оружие:
    тоз -63 иж 27м
    Вотюто дело (Ленирградка называется )! Вместо одного из кранов лучше поставить терморегулирующую головку . Мы директору завода последнюю систему примерно так делали ,доволен как слон . Есть ещё тонкости . Я вечером в филормонию иду ,если не отвечу потом с делаю тебе прозвон .
    У котла есть функция отключения по комнатной температуре ?

  9. nikitin125rus

    nikitin125rus
    Иван
    Владивосток- Барнаул Ветеран

    Регистрация:
    19.01.15
    Сообщения:
    1.405
    Рейтинг:
    2.193
    Благодарности:
    1.041
    Адрес:
    Владивосток- Барнаул
    Оружие:
    Sarsilmaz SA-X700 12/76, Сайга 308Win. исп.61
    Понял. То есть моя система норм и нет смысла делать в одну трубу? Если поиграться с моими шаровыми кранами, то можно добиться какого то прогрева крайних батарей, но это совсем не дело... На котле выставляется крутилкой температура, вроде не по комнатной температуре, а по температуре воды в системе. По температуре в комнате надо отдельный датчик ставить...

  10. bulgan

    bulgan
    Юрий
    иркутская область Бывалый

    Регистрация:
    10.04.15
    Сообщения:
    490
    Рейтинг:
    382
    Благодарности:
    191
    Адрес:
    иркутская область
    Собаки:
    всл
    Оружие:
    "Север", "Лось- 7-1"
    При морозах у нас до -50, система в одну трубу работает нормально, как и положено, насос гонит воду(антифриз) на два этажа, продавливает все радиаторы без проблем. Т.е. от магистральной трубы, кажется на 32, отвод на радиатор и с др. конца радиатора отвод обратно в трубу. Температура регулируется кранами на радиаторах и регуляторами на бойлера. В две трубы, по моему, лишняя трата средств и доп. заработок монтажникам.

  11. nikitin125rus

    nikitin125rus
    Иван
    Владивосток- Барнаул Ветеран

    Регистрация:
    19.01.15
    Сообщения:
    1.405
    Рейтинг:
    2.193
    Благодарности:
    1.041
    Адрес:
    Владивосток- Барнаул
    Оружие:
    Sarsilmaz SA-X700 12/76, Сайга 308Win. исп.61
    Вот и меня эти две трубы смущают. И смущает то, что обратка идет снова по всему дому в котел- приходит уже остывшая напрочь (двойной путь проходит), и котлу приходится снова нагревать ее... Может я ошибаюсь....

  12. Пашинец

    Пашинец
    сергей
    новосибирск Модератор Команда форума

    Регистрация:
    22.02.10
    Сообщения:
    13.862
    Рейтинг:
    11.910
    Благодарности:
    5.177
    Адрес:
    новосибирск
    Собаки:
    РЕЛ
    Оружие:
    тоз -63 иж 27м
    У меня эта функция уже есть в котле .А Ленинградка Ленинграде рознь ,потому и прошу фото подключения ваших батарей ,какие батареи тоже важно . Сделайте фото и будем посмотреть .Там много тонкостей ,подключение ,регулировозапорная арматура ,батареи ,диаметр общей трубы ,ёмкость отопления ,на какой скорости стоит насос ,уклон общей трубы ,не занижен ли по мощности котёл относительно кубатуры помещения (хотя усредненно считают по квадратуре ).Настройки котла ,есть температурновременные ,температурные относительно теплоносителя и относительно возда в помещении

  13. bulgan

    bulgan
    Юрий
    иркутская область Бывалый

    Регистрация:
    10.04.15
    Сообщения:
    490
    Рейтинг:
    382
    Благодарности:
    191
    Адрес:
    иркутская область
    Собаки:
    всл
    Оружие:
    "Север", "Лось- 7-1"
    Подразумевается автономная система отопления. Современные бойлеры с двумя терморегуляторами, на воду и воздух. Скорость потока воды выдает насос, у меня работает на первой из трех скоростей.

  14. bulgan

    bulgan
    Юрий
    иркутская область Бывалый

    Регистрация:
    10.04.15
    Сообщения:
    490
    Рейтинг:
    382
    Благодарности:
    191
    Адрес:
    иркутская область
    Собаки:
    всл
    Оружие:
    "Север", "Лось- 7-1"

  15. Пашинец

    Пашинец
    сергей
    новосибирск Модератор Команда форума

    Регистрация:
    22.02.10
    Сообщения:
    13.862
    Рейтинг:
    11.910
    Благодарности:
    5.177
    Адрес:
    новосибирск
    Собаки:
    РЕЛ
    Оружие:
    тоз -63 иж 27м
    Болер - устройство подключоное к системе отопления или электрическую сеть для получения гор воды .

  16. nikitin125rus

    nikitin125rus
    Иван
    Владивосток- Барнаул Ветеран

    Регистрация:
    19.01.15
    Сообщения:
    1.405
    Рейтинг:
    2.193
    Благодарности:
    1.041
    Адрес:
    Владивосток- Барнаул
    Оружие:
    Sarsilmaz SA-X700 12/76, Сайга 308Win. исп.61
    Сегодня выложу.
    Арматура- обычные шаровые бабочки, если вы про них) Котел 24квт, я тоже думал что расчитывается по квадратам- дом всего 170кв.м. сколько кубов- хз

  17. nikitin125rus

    nikitin125rus
    Иван
    Владивосток- Барнаул Ветеран

    Регистрация:
    19.01.15
    Сообщения:
    1.405
    Рейтинг:
    2.193
    Благодарности:
    1.041
    Адрес:
    Владивосток- Барнаул
    Оружие:
    Sarsilmaz SA-X700 12/76, Сайга 308Win. исп.61
    Все правильно, одна выходит, она же и заходит. Только идет она по всему дому, в конце (почти возле котла) разворачивается, идет обратно по всему дому и только потом заходит в котел (посмотрите внимательно план). Я вот и думаю- чтобы она не возвращалась обрантно через весь дом, просто дотянуть ее до котла. Тогда получится не две трубы по всему дому, а одна. Только меня не эстетическая сторона интересует, а практическая)

  18. bulgan

    bulgan
    Юрий
    иркутская область Бывалый

    Регистрация:
    10.04.15
    Сообщения:
    490
    Рейтинг:
    382
    Благодарности:
    191
    Адрес:
    иркутская область
    Собаки:
    всл
    Оружие:
    "Север", "Лось- 7-1"
    Вот и меня эти две трубы смущают. И смущает то, что обратка идет снова по всему дому в котел- приходит уже остывшая напрочь (двойной путь проходит), и котлу приходится снова нагревать ее... Может я ошибаюсь....[/QUOTE]
    Вода на обратке конечно будет остывшая в большей или меньшей степени, она же отдает тепло, т.е. обогревает помещение. И уклоны, углы не так важны, хотя конечно надо учитывать, насосы мощные.

  19. Пашинец

    Пашинец
    сергей
    новосибирск Модератор Команда форума

    Регистрация:
    22.02.10
    Сообщения:
    13.862
    Рейтинг:
    11.910
    Благодарности:
    5.177
    Адрес:
    новосибирск
    Собаки:
    РЕЛ
    Оружие:
    тоз -63 иж 27м
    Мысли твои верны ! Фото пришлешь +диаметр общей трубы + материал трубы + какие батереи + фото где спускник желательно с лежачим на батареи уровнем .
    Иван был бы рядом помог не вопрос ,а так только онлайн ,в Барнал не скоро собираюсь .

  20. bulgan

    bulgan
    Юрий
    иркутская область Бывалый

    Регистрация:
    10.04.15
    Сообщения:
    490
    Рейтинг:
    382
    Благодарности:
    191
    Адрес:
    иркутская область
    Собаки:
    всл
    Оружие:
    "Север", "Лось- 7-1"
    Может у вас монтажники " мудрые" или консультанты, т.е. об,емы увеличены за счет обратки. Просто нужно сесть рядом с системой и не спеша обмозговать ее устройство. Вашу схему посмотрел, по моему просто замкнуть на котле ее надо и все. Могу ошибаться, не гений теплосистем, НО...
