Телега-двуколка своими руками

В основном телега лепилась из того что было.

основа мост от 412 москвича с ресорами, сразу как минус не было серег потому пришлось продумать как крепить к раме лдвуколки. Использовал нержавеющую трубу проходящюю в отверстия рессор.

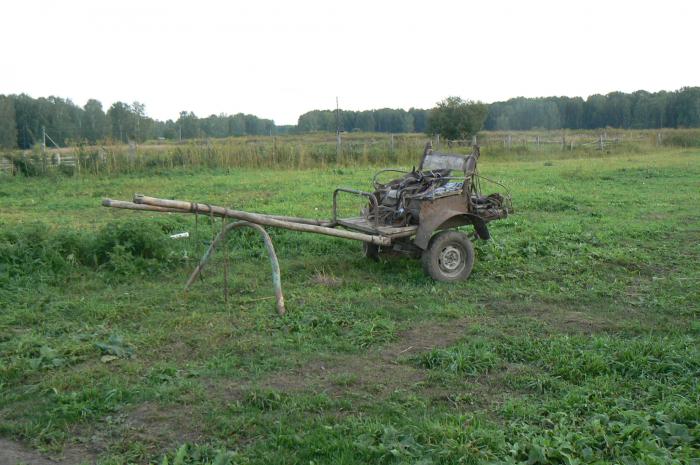

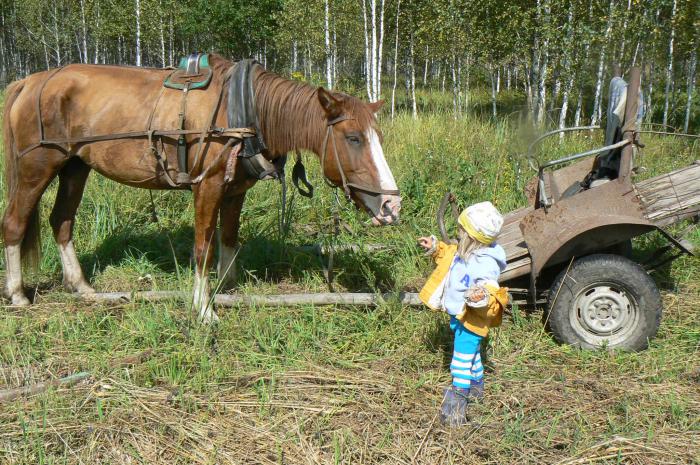

двуколка в целом

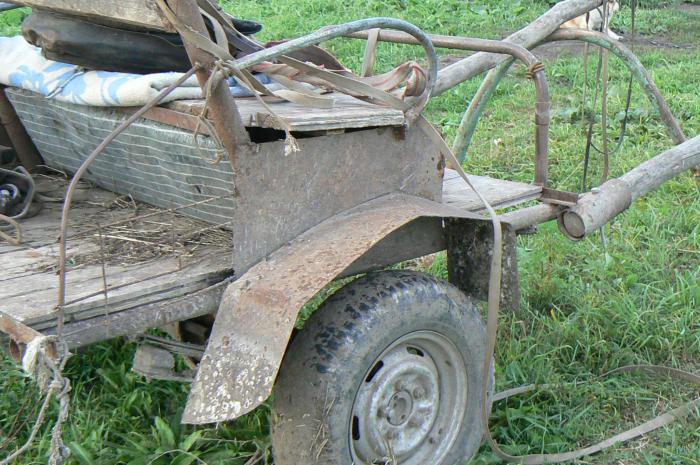

левый борт с крылом, без крыльев никак.. зальет напрочь.

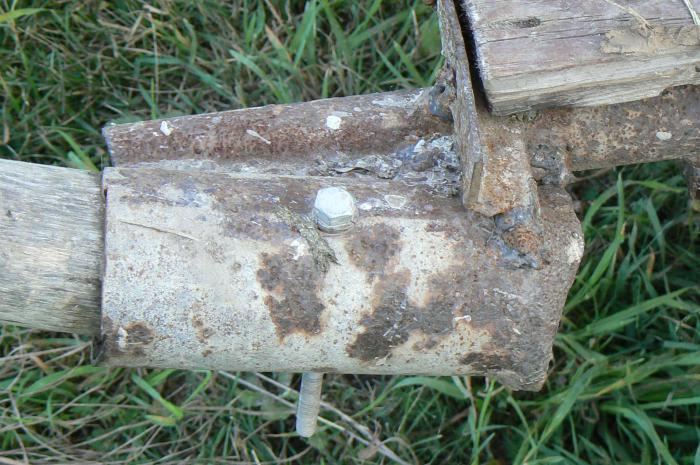

крепление оглобль. использовал трубу подходящего диаметра, приварил ее к раме и просверлив сквозную дырку- закрепил болтом на 12 и поставил гайку с нейлоновым кольцом.

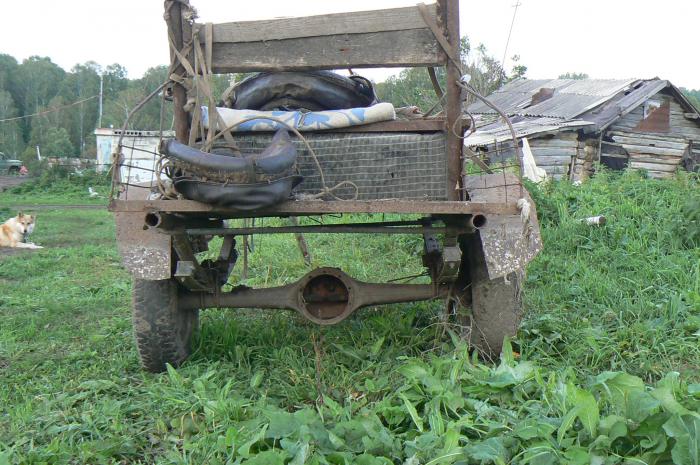

вид сзади. мост не обрезал, побоялся не приварю дугу и потеряю жесткость, но наверно обрежу..(недавно брод переезжали.. мост сильно тяжело по илу тянуть кобыле..((( ) да и мост у меня перевернут - так выше получается рама стоит.

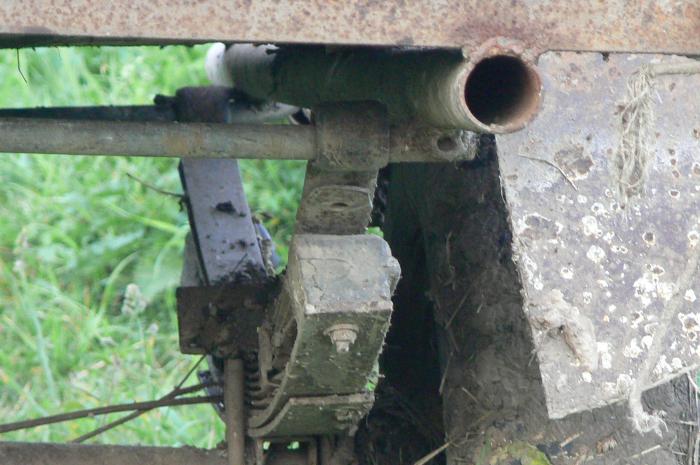

ресоры на трубе превареной обеими концами к раме, на схождение они не закреплялись никак, но и схождения не происходит.

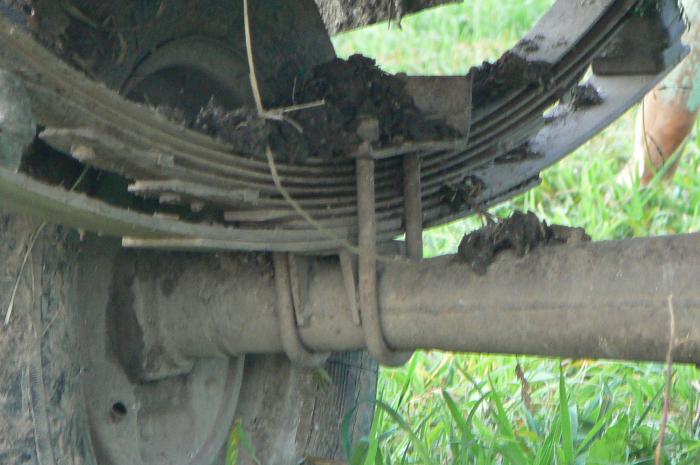

ресоры к мосту

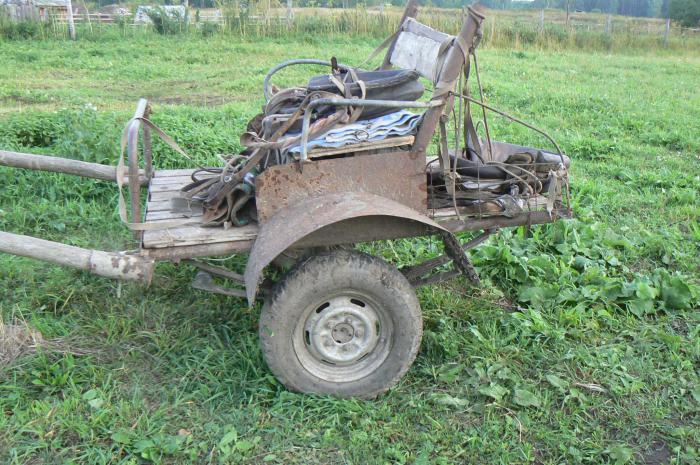

правый борт. крылья крепятся на арматурках прихваченых в несколькихъ местах крыла и на раме. Для крыльев использовал железо листовое, не тонкое, но сказать сколько мм не могу(не мерял) плюс в том что их сложно погнуть, когда гдето в лесу едлешь на двуколке и цепляешь молоджняк или валежник..

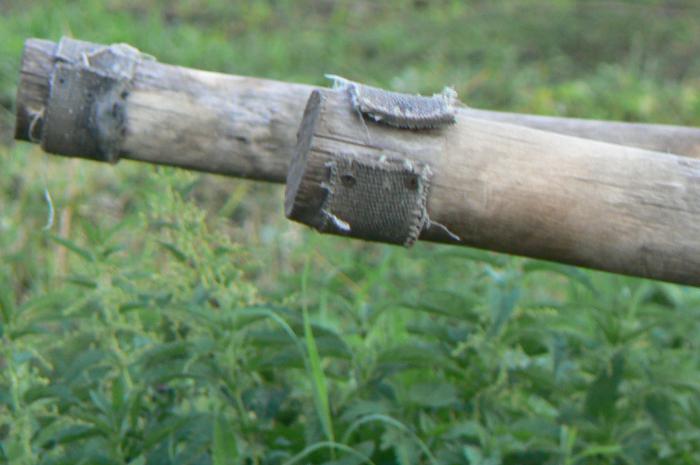

на край оглобль ставлю транспортерную ленту, лучше любого ремешка коханоили подобной беды.

Запряжка обыкнавенная руская дуговая. при правильной подтяжке черезседельника и подпузника качки практически нет, но по возможности можно оставлять и амортизаторы от моста, а ресоры крепить через серьги.

мост лучше обрезать - заметно облегчит конструкцию, но обязательно приваривать дугу или п-образную трубу чтоб не было развала колес.. ИМХО

под сидушкой сделан бордачек, где можно спокойно бросить патроны или уложить ружье в чехле, ну или не крупную дичь.

еще как минус простая деревянная лавка, надо использовать или одеяло или шкуры, сам пока использую одеяло, шкуры не выделал, а так есть мысль козьими и барсучими шкурами обить.. и тепло и симпатично будет.

Сидушка и спинка отцентрованы таким образом, что сидящий человек практически не оказывает давления через оглобли на спину лошади.

голосов: 4
просмотров: 22299
i-vodolaz, 24 августа 2011
728, НСО

Комментарии (37)

1470
Новосибирск
24 августа 2011, 21:05
#
+0 0
выменял у кого то ? в ней походу пятеро умерло уже ))))Красить будешь?
сообщение отредактировано 24 августа 2011, 21:06
728
НСО
24 августа 2011, 21:28
#
+0 0
Таксист, кого выменял? двуколку? ты читатьт умеешь? своими руками называкется раздел..
сделал ее я еще по весне.. красить лень. компресора нет для пуливизатора а кисточкой нафик..
сообщение отредактировано 24 августа 2011, 21:31
900
г.Новосибирск
25 августа 2011, 5:08
#
+0 0
Да так то лучше чем пешком)))))), но задницу отбивает капитально, пока я ехал думал все кости вытресит.
1470
Новосибирск
25 августа 2011, 5:54
#
+0 0
скаут, может рессоры убрать и оставить которые доп. листами стоят ? москвич все же тонна с лишним, а пара задниц максимум 250 кг ,серьгу опять же нужно на ухо рессоре а так в жесткую все собрано
сообщение отредактировано 25 августа 2011, 5:55
1580
Иркутск
25 августа 2011, 6:08
#
+0 0
Пля, читаю Телега-ДВУСТВОЛКА, да еще своими руками! Нифига понять не могу! С пятого раза только правильно прочитал!:)))))))))))
275
Novosibirsk
25 августа 2011, 6:33
#
+0 0
ужасный "возик", а вот двуколка - http://www.kareta.com.ru/production/twowheeledcart/dvukolkaArt.html , причем не удержался от комента лишь потому, что видел и ездил не на одной повозке и даже на волах, то что ты увлеченный человек и занимаешься лошадьми это здорово, но нарушены основные принципы постройки - главное, колесо должно быть большим, а не от велосипеда "левушка".
сообщение отредактировано 25 августа 2011, 6:46
124
Новосибирск
25 августа 2011, 6:33
#
+0 0
- У гостя карета сломалась
- Вижу, барин. Ось полетела и спицы менять надо.
- За сколько сделаешь?
- За день сделаю.
- А за два?
- Ну, за два… Сделаем и за два.
- А за пять дней?
- Ну, ежели постараться, можно и за пять.
- А за десять?
- Ну, барин, ты задачки ставишь! За десять дней одному не справиться, помощник нужен. Homo sapiens. (с) Формула любви
Извини, Олег, не удержался :))
900
г.Новосибирск
25 августа 2011, 7:01
#
+0 0
Таксист, да проще можно сидушку епнуть с пружинами ,как раньше)))) хотя можно и ресорины выкинуть половину один фиг много не нагрузишь
245
Новосибирск
25 августа 2011, 7:56
#
+0 0
Корявенько, я б не хвалился.
159
Новосибирск
25 августа 2011, 8:34
#
+0 0
Олег, за мастеровитость 5, но покрась, иначе похоже что с металлолома взял:)
728
НСО
25 августа 2011, 10:27
#
+0 0
Sirota, я предполагал что у тебя в голове опилки.. а после каждого коментария подобного или сравнения дибильного как сейчас, в этом только убеждаюсь больше и больше.. ;)

DimaSh, с учетом того что я никогда не варил и сварочник стоял всегда в гараже как баласт я считаю не плохо. тепм более "слепил из того что было", а там где можно ездить на ней даже нормально. то что сирота показал - в городе гроши закалачивать а не по кушарям на охоте ездить.

Кстати почему то все покупают уазы и нивы нга охоты а не ездять в ипиня на лексусах и пр дорогих иномарах ;)

Таксист, что б убрать листы надо менять стремянки, у тех резьбы целой мало. а так как вариант можно поставить дополнителоьные сидушки от кукурузера, но они велюр и вечно мокрые будут.

ЛеснойПешеход, есть лучше? покажи у меня не было образца потому и сам делал и просчитывал, отталкиваясь от имеющихся материалов и возможностей.

Жгон, так оно примерно так и есть.. и доска везде стоит старая б/у.. )))
900
г.Новосибирск
25 августа 2011, 10:38
#
+0 0
олежка а вчем сложность, обрезать стременки и пройтись дальше леркой? аль так прогнать
сообщение отредактировано 25 августа 2011, 10:39
728
НСО
25 августа 2011, 11:52
#
+0 0
скаут, лерки нет. а покупать новые или лерку нет желания.. ;) обобью шкурами будет нормально!!! )))
900
г.Новосибирск
25 августа 2011, 11:58
#
+0 0
да лучше массеткой и готов скрадок))))
275
Novosibirsk
25 августа 2011, 16:42
#
+0 0
i-vodolaz, ты можешь плеваться говном, но речь не о том, ты просто рядом не стоял с гужевым транспортом, а мои предки по три пулемета ставили на телегу и ездили не на охоту, и крестили меня в Покровке, что в 10 километрах от Гуляй поля, у деда возик был на таких колесах, он на нем кизяки вывозил, вот для таких целей он точно згодится.

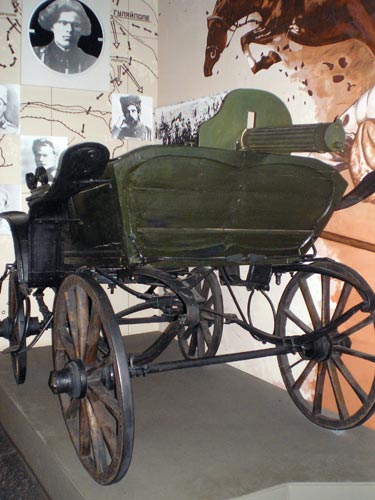

вот из Гуляй польского музея - http://www.ostro.org/frmtext/TEMA/03_12_08/03.jpg . Ну а если ты хотел показать какой ты "мастеровой", то лучьше бы не показывал - убожество.
