Как говорят - готовь сани летом, телегу зимой!)

Первую зиму откатал, снеж прошел обкатку, и к следующему сезону было решено обзавестись санями. Смотрел и в магазинах, и на сайтах, но хотелось что-то, чтоб надёжно, и функционально! Ничего готового так и не подобрав, решено изготовить самостоятельно.  Посмотрел форумы, фотографии различные, советы бывалых почитал, послушал, и, закипели мысли в голове....

Материалы я начал подыскивать с весны, основная задача была найти трубу ПНД, железо в наличии имеется, есть с чего повыбирать для кройки и "шитья". При общении на весенней охоте, разговор зашел и про снегоходы ну и за сани.....и мысли я свои вслух произнёс...

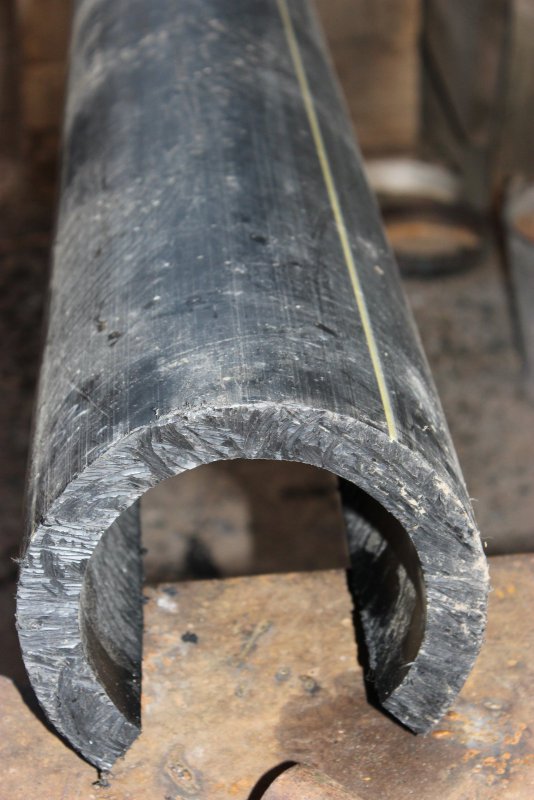

Как говорится мир не без добрых людей, поэтому через несколько недель 7 метров 230 трубы с толщиной стенки в 25 мм лежали во дворе, счастью не было предела))) Начало-есть! А тут и лето пришло, самое время сани готовить!

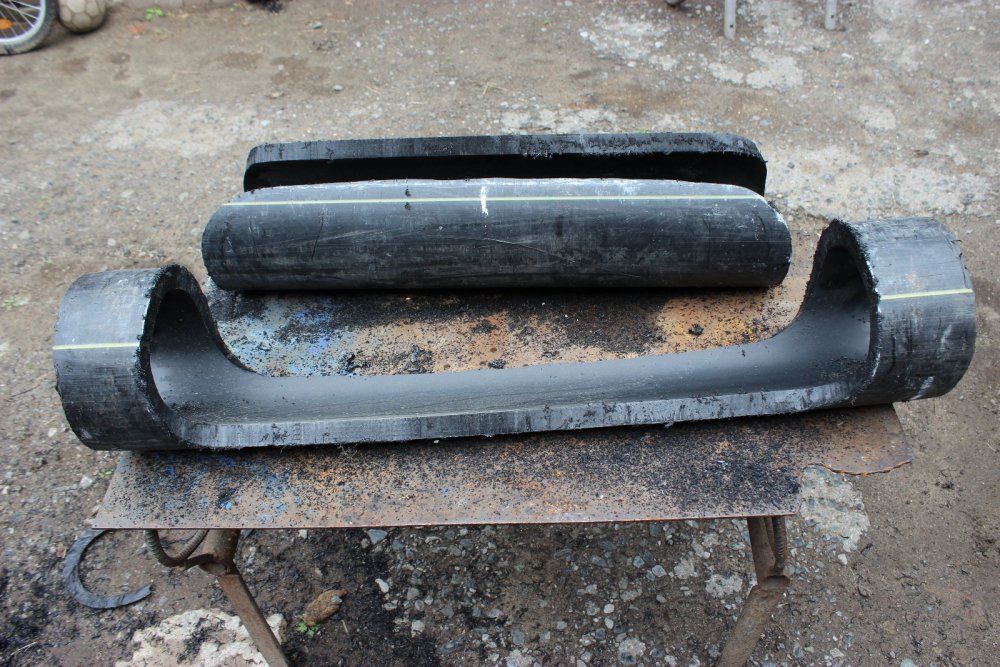

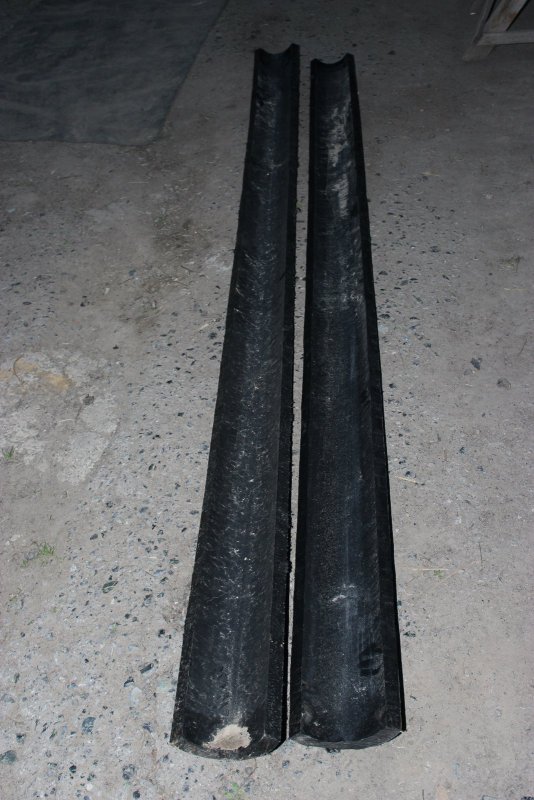

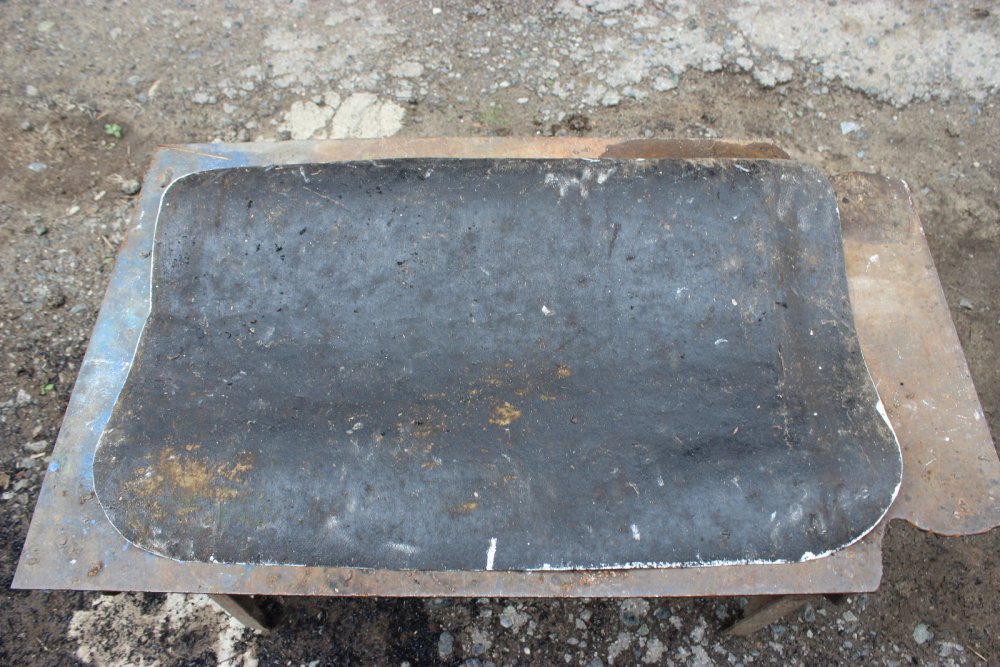

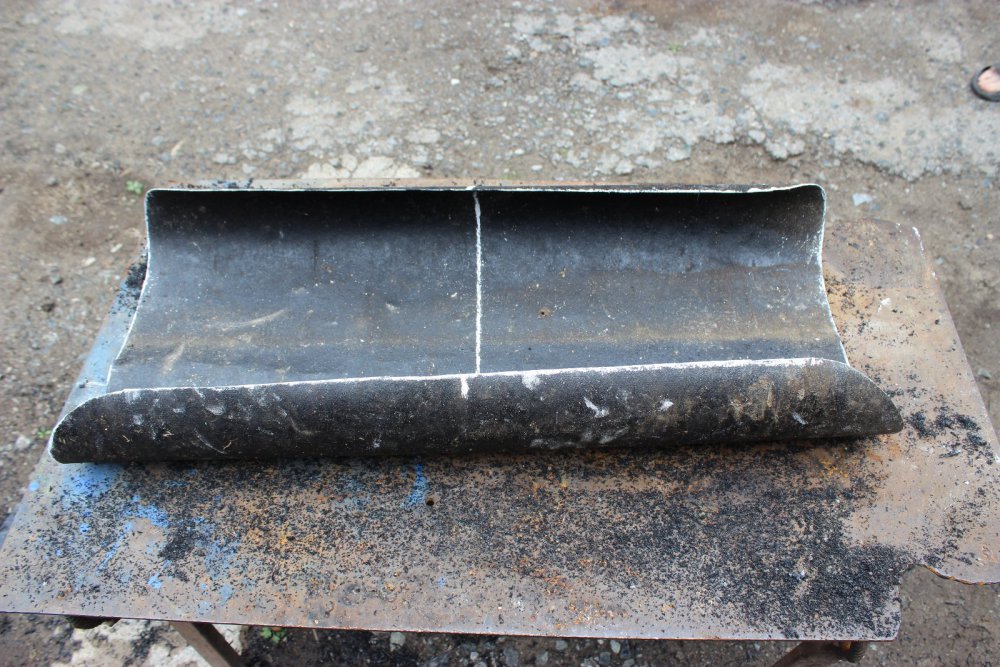

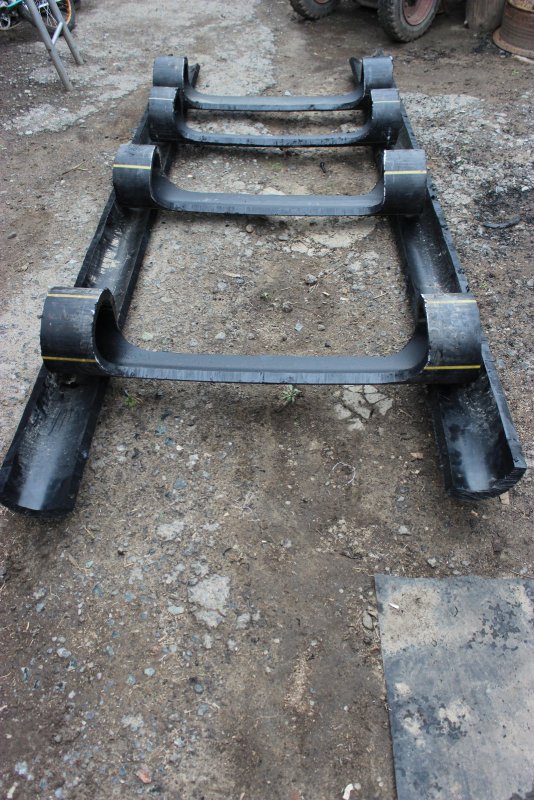

Кусок на полозья был распущен электролобзиком повдоль, на три равные части, длиной - 3 метраИз коротких труб я выпилил поперечины, по ширине лыж снегохода. Сначала вырезал шаблон из картона а затем не составило большого труда разметить и вырезать поперечины, получилось четко и одинаковоНарисовывалась следующая картинаВремя шло и лето улетало..... сани нужно было варганить, а времени катастрофически не хватало....то командировка, то грибы белые пошли...потом грузди, открытие на уток на подходе, ягоды в согре уродились..а это уже сентябрь.... еще и быт, да каждый знает как это происходит, вроде лето, а уже осень, и зима тут как тут! Не зря та пословица гласит, летом сани готовь! Немного отвлекся, но на самом деле так и было и пишу как на духу!

Заготовки были подготовлены, железо нарезано, болты куплены, ну и конечно инструмент...электроды, круги для шлифмашины и т.д. Краил то днем, то ночью. Думал даже поучавствовать в конкурсе самоделок, но в сроки не влазил))), это меня не сколь не расстраивало и я шел вперед по мере сил и возможностей, Батя меня поддерживал где советом, где реальной помощью, вдвоем то оно веселее!

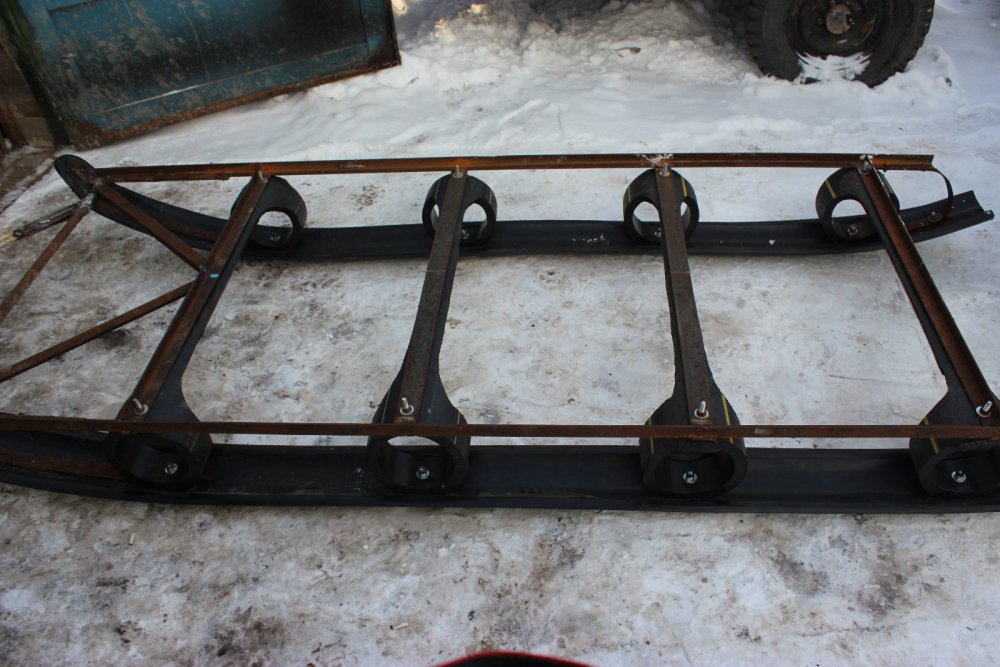

Многое было подготовлено, основание собрано, концы лыж загнуты... немного про загибы-гнул с помощью фена, это самое толковое, паяльная лампа в данном случае не годится, грел, выгибал, фиксировал болтами.

Ну вот и снежок полетел, а еще не у шубы рукав...

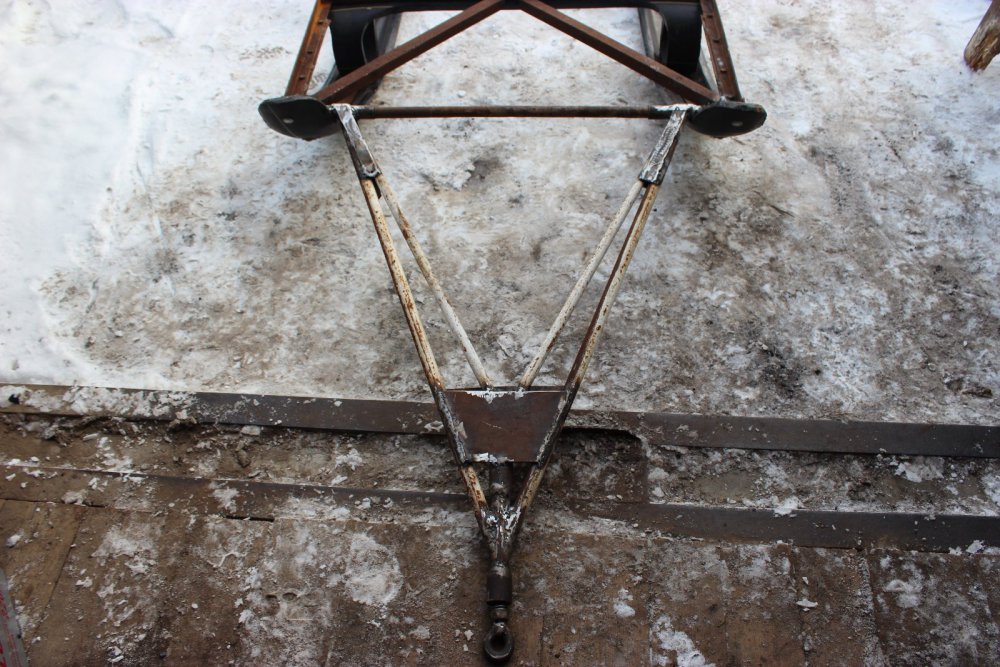

Батя, пока я мотался из одной командировки в другую, выгнул из прута петлю, собрал демфер... оставалось собрать дышло в кучу, что мы и сделали

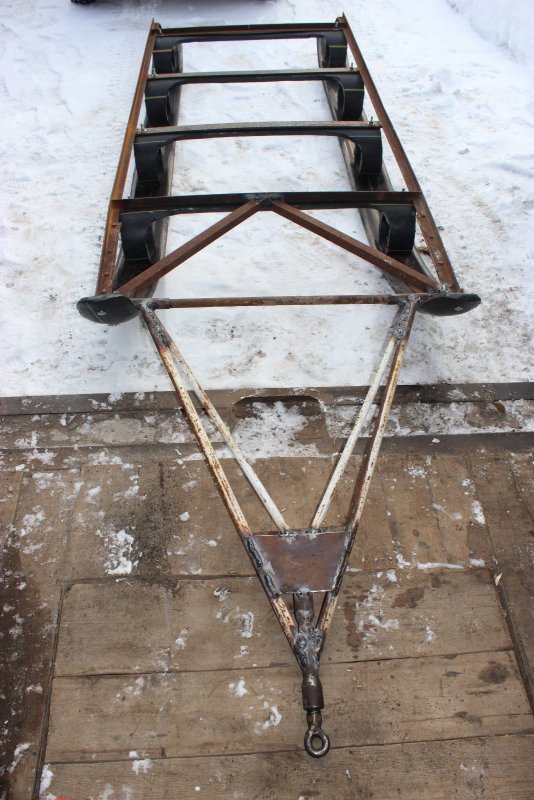

по моему приезду домой. В итоге основание и дышло выглядело следующим образом:По ходу дела я наваривал пластины и стягивал болтами укрепляя слабые места, по тому как сварщик из меня фиговый, а хочется надежности

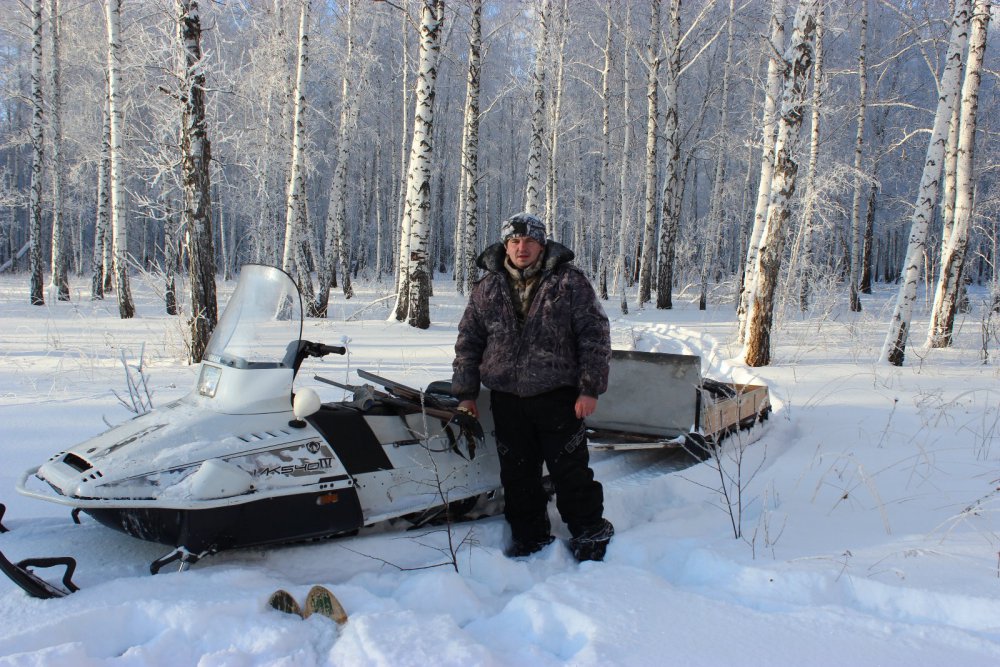

В итоге получились сани, пусть и не успел я летом их приготовить, но и не опоздал к сезону!

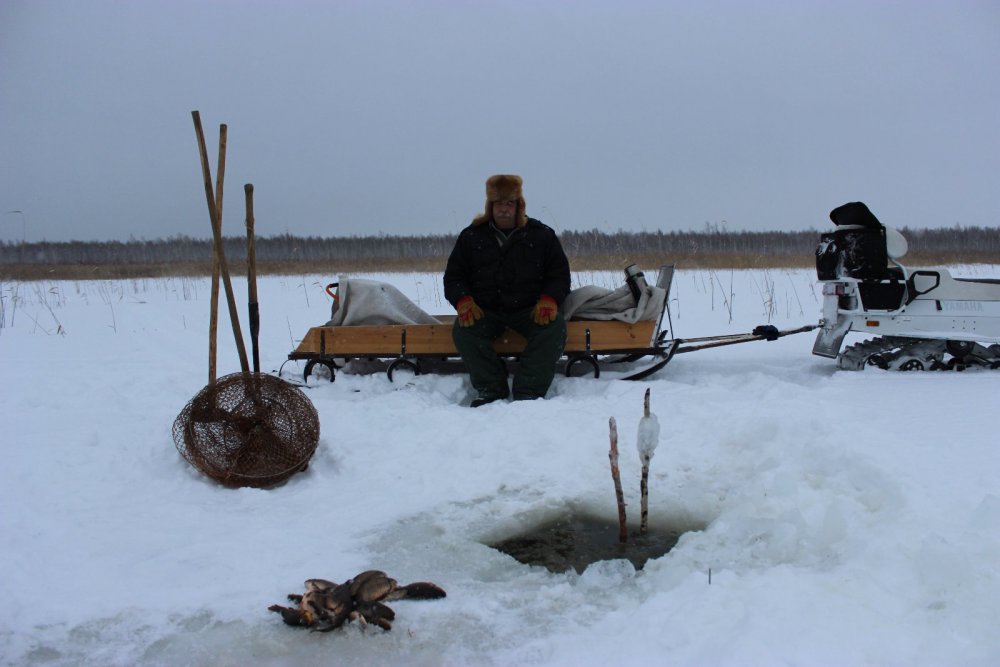

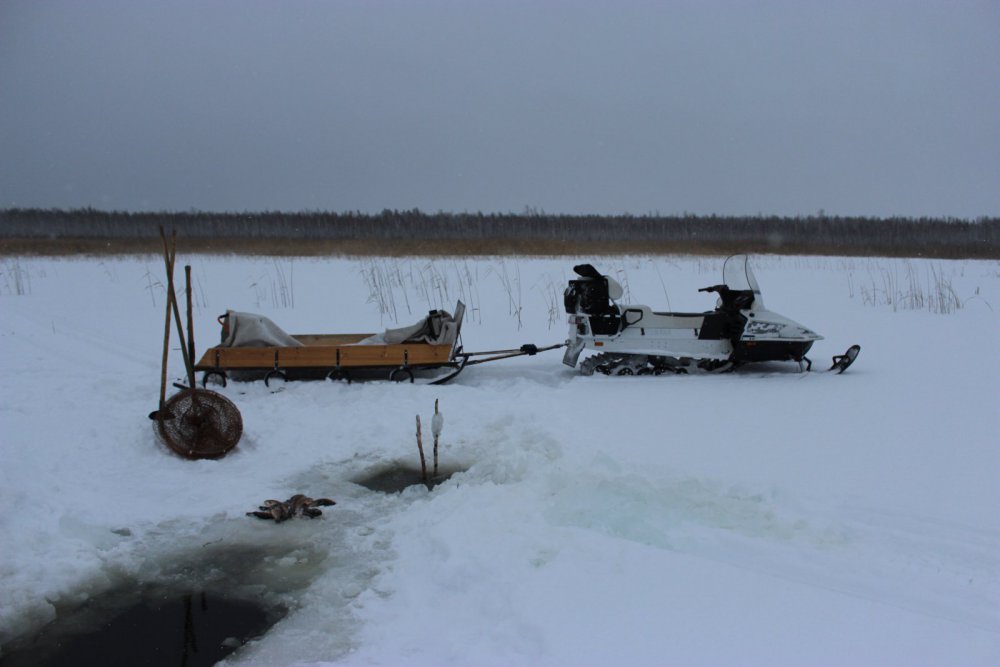

Испытания прошли успешно, и снег со двора вывез, и на охоту съездили, и на рыбалку, и даж ёлку новогоднюю привезЪ. Доволен.P/S Поперечины по ходу сборки были еще подрезаны, кольца чуть уже и перемычка. Кольца в местах соединения с полозом закруглены "по ручью", стянуты болтами. Болты мебельные с закругленными головками, снизу осажены в полоз путем нагрева. Рамка сварена из уголка, ширина полки 25-30 мм, дно корыта из алюминия, борта с дюймовки. Дышло крепится с помощью цельного прута диаметром 18 мм закрепленного во втулках,  сверху на вал распорная трубка одета (в случае надобности дышло легко снимается).

Вес примерно кг 75-80, вполне подъёмные. Длину точно тож не скажу, но полозья отрезал 3000 мм, дышло около 1100 мм.

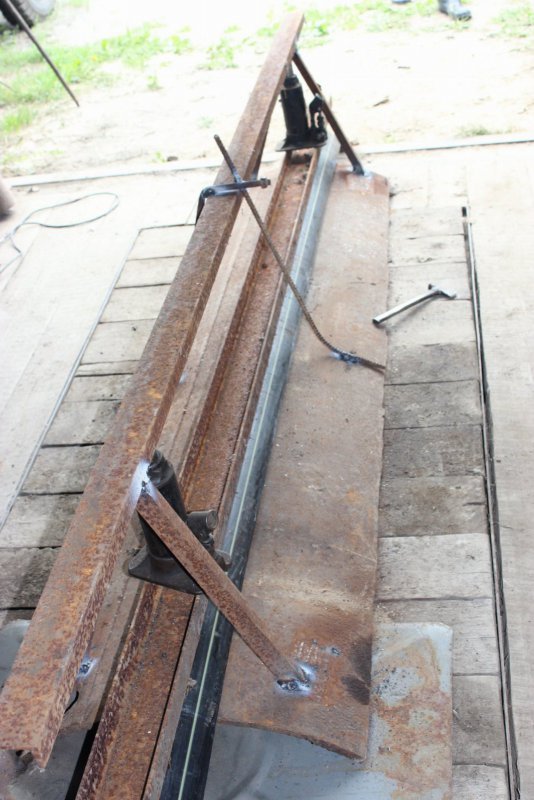

Пробовал разогнуть один из трех полозьев, чтоб полоз шире сделать, с помощью паяльных ламп и домкратов..... приспособу специально сварил, сразу скажу - время потратил впустую! Как итог - полоз выкинул. Других два просто строганул, острые кромки сравнял рубанком, концы уже на месте грел феном и гнул.

Написал этот блог с подробными фотографиями, потому как когда сам делал посмотреть было негде, а так может кто-то извлечет пользу в своём конструкторе.

Сам по ходу пользования буду вводить модернизационные доработки.

Спасибо за внимание!
