Высечка картонных прокладок

Высечка картонных прокладок толщиной до 3 мм

А. Язев,

г. Луганск

Известно, что при снаряжении охотничьего патрона без картонной прокладки не обойтись. Большинство моих знакомых охотников изготавливают картонные пыжи с помощью обычной трубчатой высечки. Всем она хороша, да вот в городской квартире-малогабаритке ею пользоваться не совсем удобно – нужна подставка в виде пенька, рассыпаются мелкие щепки, шум от удара тяжелого молотка мешает домочадцам и т.д.

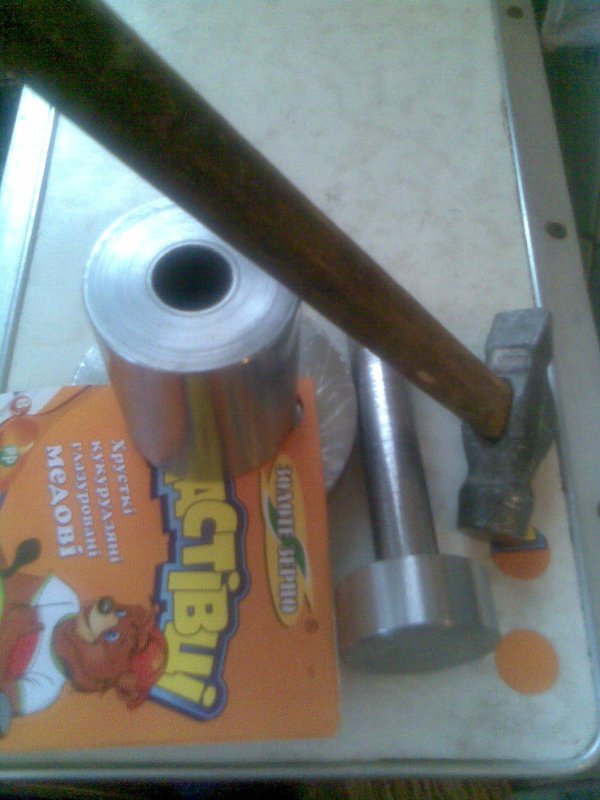

Что бы избавиться от этих неприятностей выточил из обычной стали высечку, состоящую из пуансона и матрицы. В качестве исходного материала использую любой подходящий картон, например, от упаковок, обложек папок-скоросшивателей, для дробовых прокладок - прозрачный целлофан, словом, все, что есть под рукой. Толщина прокладки до 3 мм, диаметр – определяется параметрами калибра снаряжаемого патрона и типом гильзы.

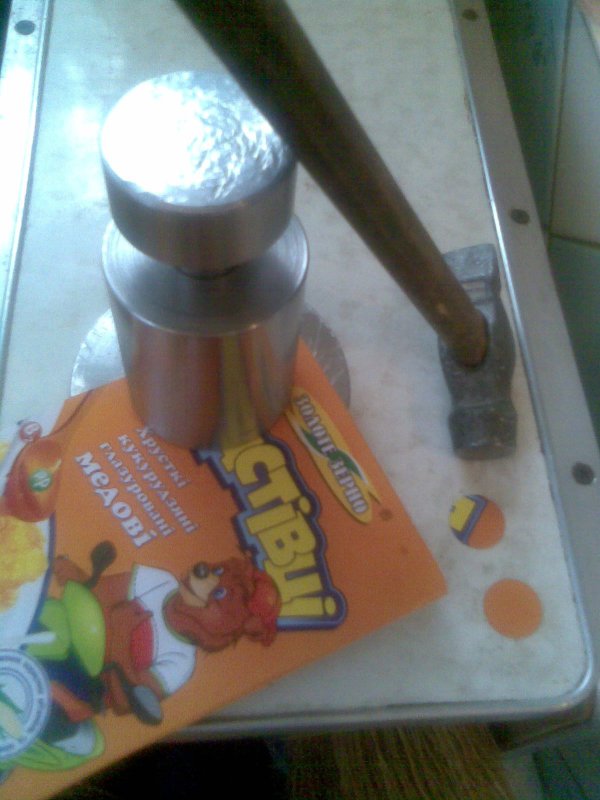

Ставим высечку на стол или табурет, просто на толстую книгу, закладываем в приемный паз заготовку, наносим удар по головке пуансона и картонная прокладка готова. Энергии удара «от локтя» молотком массой 50 г достаточно для работы, шум – минимальный, мусора нет.

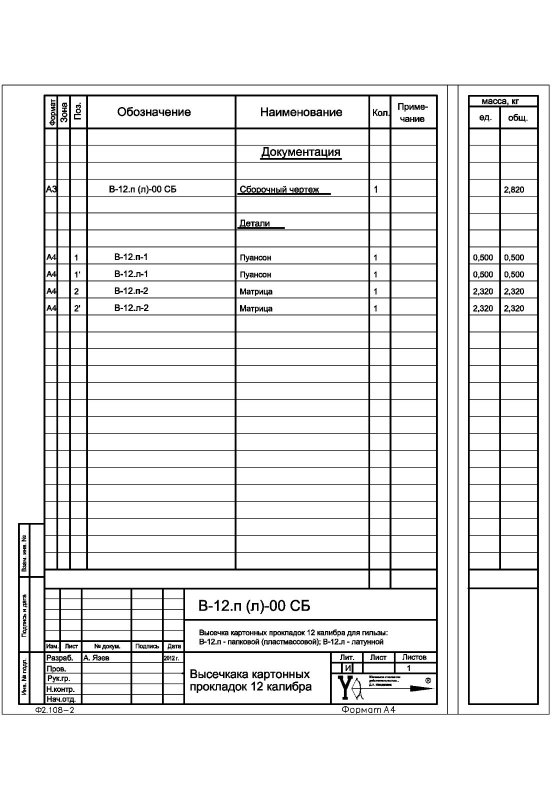

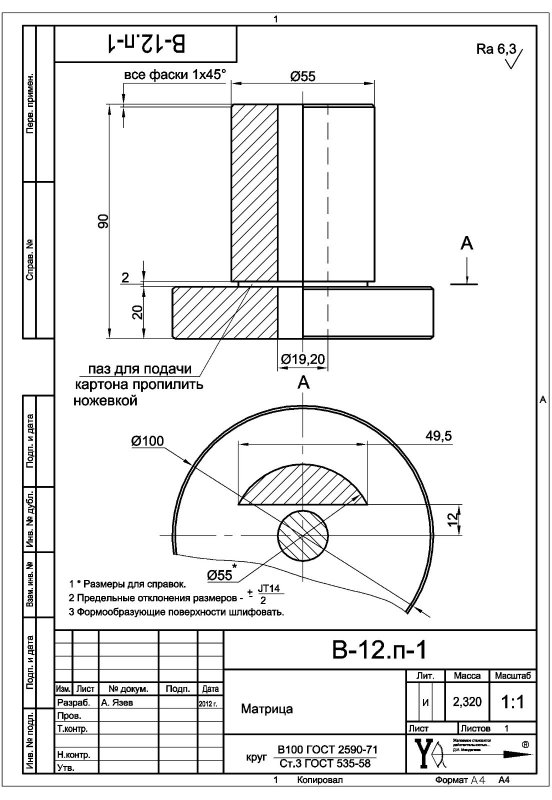

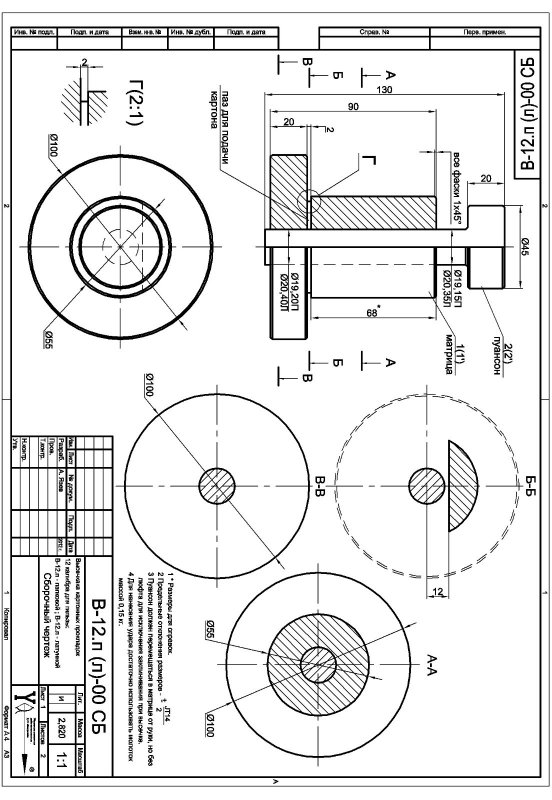

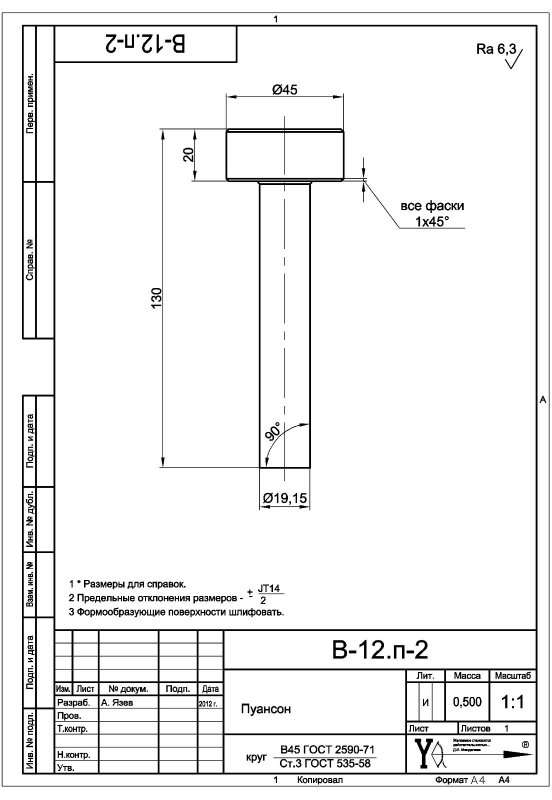

По прилагаемым чертежам (шесть листов) высечку изготовит любой токарь.

Желаю удачи!

yazev1234@yandex.ua

А. Язев

17.06.15
