Охотничье и спортивное оружие ОАО «ИЖМАШ» (Охотничьи карабины Сайга Тигр Медведь Барс Соболь)

Крупнейший производитель стрелкового оружия России ОАО "ИЖМАШ" ранее "Ижевский оружейный завод" был создан по указу царя Александра I в 1807 году.

Послевоенный период в почти двухвековой истории завода ознаменован началом производства автомата Калашникова АК-47, и по сей день в различных модификациях находящегося на вооружении армий и спецподразделений 106-и стран мира.





Выберете интересующие Вас модель оружия:

САМОЗАРЯДНЫЕ НАРЕЗНЫЕ КАРАБИНЫ

НECАМОЗАРЯДНОЕ НАРЕЗНЫЕ КАРАБИНЫ

САМОЗАРЯДНЫЕ ГЛАДКОСТВОЛЬНЫЕ КАРАБИНЫ

ГЛАДКОСТВОЛЬНОЕ ОХОТНИЧЬЕ ОРУЖИЕ

Горизонтальное




Вертикальное


СПОРТИВНОЕ ОРУЖИЕ

ХОЛОДНОЕ И МЕТАТЕЛЬНОЕ ОРУЖИЕ

Паспорта охотничьих ружей (карабинов):




                               Охотничий самозарядный карабин Коршун



Самозарядный карабин "Коршун" под патрон кольцевого воспламенения калибра 5,6 мм (.22 LR) предназначен для промысловой и любительской охоты на мелкого зверя и птицу в любых погодных и климатических условиях при температуре окружающей среды от -30°С до +50°С. Автоматика карабина работает на принципе отката свободного затвора.

Открытый прицел рассчитан на 25 и 75 метров. На ствольной коробке имеется база типа "ласточкин хвост" для установки оптического прицела. Конструкция карабина позволяет вести стрельбу с открытого прицела, не снимая оптического.

Ложа карабина может быть выполнена из различных пород дерева (береза, орех, бук).

    В обязательную комплектацию входят:
  • набор инструментов для технического обслуживания карабина;
  • 5-местный магазин - 3 шт.;
  • 10-местный магазин - 1 шт.

По желанию заказчика карабин может быть укомплектован оптическим прицелом с кронштейнами для его крепления.

Технические характеристики

Калибр, мм 5,6 (.22LR)
Применяемый патрон * 5,6 кольцевого воспламенения (.22 LR)
Начальная скорость пули, м/с 320
Прицельная дальность стрельбы с откр. прицела, м 75
Длина ствола, мм 500
Вместимость магазина, патронов 5 и 10
Габариты карабина, мм 990х195х70
Масса карабина с магазином (без патронов, оптического прицела, принадлежностей, чехла с ремнем), кг, не более
3,0
Усилие спуска, нерегулируемое, кгс 0,5...1,0


Примечание. *Применяемые патроны:
-патрон 5,6 (.22 LR) "Матч";
-патрон 5,6 (.22 LR) "Биатлон" и другие аналогичные патроны отечественного и зарубежного производства.

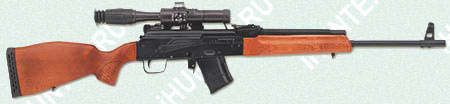

                               Охотничий самозарядный карабин модели САЙГА



Самозарядные охотничьи карабины "Сайга" предназначены для охоты в различных климатических условиях.

Карабины "Сайга" созданы на базе знаменитого автомата Калашникова АК и имеют модификации под следующие патроны:

  • "Сайга" под патроны 7,62х39 и .223 Rem;
  • "Сайга-М", "Сайга-М3", "Сайга-МК" под патроны 7,62х39 и .223 Rem;
  • "Сайга-5,6", "Сайга-5,6С" под патрон 5,6х39;
  • "Сайга-308" под патрон 7,62х51 (.308Win);
  • "Сайга-9" под патрон 9x53R.

Характеристики применяемых патронов приведены в таблице. Для обеспечения безопасности при стрельбе следует применять только сертифицированные патроны.

Автоматическая перезарядка карабина происходит за счет энергии пороховых газов, отводимых из канала ствола и энергии возвратной пружины. Запирание канала ствола осуществляется поворотом затвора вокруг своей оси при продольном скольжении рамы. Ударно-спусковой механизм куркового типа обеспечивает производство одиночных выстрелов и постановку на предохранитель.

Предохранитель флажкового типа расположен с правой стороны ствольной коробки. Канал ствола и патронник хромированы. Магазины различной вместимости изготовлены из ударопрочной пластмассы.

Приклад и цевье могут быть изготовлены из ударопрочной пластмассы или дерева (орех, бук, береза). Для удобства стрельбы деревянный приклад выполнен со щекой и резиновым затылком.

Открытый прицел состоит из прицельной планки и регулируемой в двух плоскостях мушки. Дальность прицельной стрельбы с открытого прицела составляет 300 м.

С левой стороны ствольной коробки карабина расположена унифицированная база для крепления оптического прицела. Прицельную стрельбу с открытого прицела можно вести не снимая оптического прицела.

Карабины всех модификаций имеют различные варианты исполнения основных узлов: приклада, цевья, основания мушки и т.д.

    Основные варианты исполнения конструкции приклада:
  • постоянный охотничий приклад;
  • быстросъемный охотничий приклад. Приклад стопорится подпружиненным фиксатором. Длина карабина без приклада составляет чуть более 800 мм;
  • ортопедический деревянный приклад (с вырезом под большой палец).
    Кроме того, карабины некоторых модификаций могут иметь следующие исполнения приклада:
  • постоянный приклад и пистолетная рукоятка по типу автомата АК;
  • складывающийся на левую сторону пластмассовый или рамочный металлический приклад и пистолетная рукоятка по типу автомата АК. Сложенный приклад уменьшает длину карабина на 240 мм.
    Варианты исполнения конструкции цевья:
  • охотничье цевье;
  • цевье и накладка газовой трубки по типу автомата АК.
    Варианты исполнения конструкции основания мушки:
  • с длинным цилиндрическим пламегасителем;
  • с коротким коническим пламегасителем;
  • без пламегасителя;
  • основание мушки совмещенное с газовой камерой.
    Конструктивные особенности отдельных модификаций и исполнений:
  • "Сайга-М" - модернизированный вариант карабина "Сайга" со следующими изменениями: утолщенная ствольная коробка, удлиненный ствол (555 мм), затвор с тремя боевыми упорами;
  • "Сайга-МЗ" - вариант карабина "Сайга-М" со складывающимся прикладом и пистолетной рукояткой по типу АК;
  • "Сайга-МК" - вариант карабина "Сайга-М" с укороченным стволом (415 мм) и блокировкой, не позволяющей вести стрельбу при сложенном прикладе;
  • "Сайга-5,6С" - вариант карабина "Сайга-5,6" со складывающимся прикладом и пистолетной рукояткой по типу АК.

В обязательный комплект поставки карабинов входят: шомпол, принадлежность в пенале, масленка. По специальному заказу карабины могут поставляться с оптическим прицелом и кронштейном, а также комплектоваться чехлом и ремнем.

Технические характеристики карабинов

  Сайга, Сайга-М,
Сайга-МЗ, Сайга-МК
Сайга-5,6
Сайга-5,6С
Сайга-308 Сайга-9
Калибр, мм 7,62 5,56 5,6 7,62 9
Применяемый патрон 7,62х39 .223Rem
(5,56х45)
5,6х39 .308Win
(7,62х51)
9x53R
Длина ствола, мм 520, 555 или 415* 520 555 555
Масса карабина с неснаряженным магазином,
кг, не более
3,8 3,8 4,1 4,1
Вместимость магазина, патронов 5 или 10 10 10 8 или 5 5


Примечание. * Для карабина "Сайга-МК"

                                                             Характеристика патронов

Обозначение патрона Масса пули, г Начальная скорость пули, м/с Дульная энергия, Дж Область применения
7,62х39 8...9,7 700...625 ~ 1950 Для охоты на мелкого и среднего зверя и птицу
.223Rem(5,56х45) 3,6...4,5 990...910 ~ 1800
5,6х39 3,5 900 ~ 1400
.308 Win(7,62х51) 9,7...11,7 870...800 ~ 3700 Для охоты на крупного и среднего зверя
9,3х53R 15 670 ~ 340


Модификации:

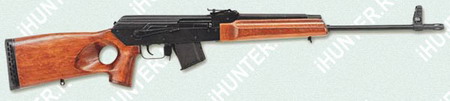

Сайга-М с ортопедическим прикладом.




Сайга-МК с рамочным металлическим прикладом и рукояткой по типу автомата АК.

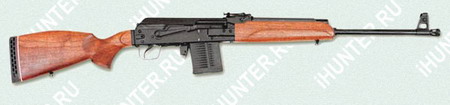

Сайга-308 с отъемным прикладом.

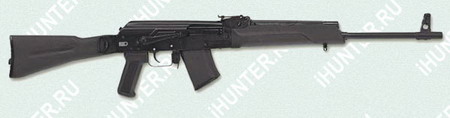

Сайга-5,6C со складывающим прикладом.




Сайга-9

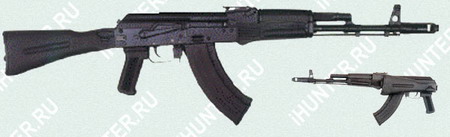

                              Охотничий самозарядный карабин САЙГА М3 EXP-01




Карабин охотничий самозарядный «Сайга М3 EXP-01» создан на базе автомата Калашникова АК-47 и обладает высокой надежностью и точностью огня в самых сложных условиях эксплуатации. Применяется для служб охраны правопорядка, конвойных и охранных подразделений.

Имеет складывающийся приклад, выполненный из высокопрочного полиамида, усиленного стекловолокном. Характерной особенностью этого карабина является возможность стрельбы со сложенным прикладом.

Ударно-спусковой механизм куркового типа обеспечивает производство одиночных выстрелов и постановку на предохранитель. Канал ствола и патронник хромированы. С левой стороны ствольной коробки расположена унифицированная база для крепления оптического прицела. Прицельную стрельбу с открытого прицела можно вести не снимая оптического прицела. Карабин может применяться как с ночным, так и с оптическим прицелом.

Дополнительно, по заказу потребителя, карабин может комплектоваться ремнем для ношения оружия и сумкой.

                                           ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Калибр, мм 7.62
Применяемый патрон 7.62x39
Прицельная дальность с открытого прицела, м 1,000
Начальная скорость пули, м/сек 715
Длина, мм
     общая с откинутым прикладом 943
     общая со сложенным прикладом 704
     прицельной линии 378
     ствола 415
     нарезной части ствола 369
Число нарезов 4
Емкость магазина, патронов 10
Масса с неснаряженным магазином 3,3


                                                           КОМПЛЕКТ ПОСТАВКИ, ШТ:

Карабин Сайга М3 EXP-01 1
Магазин 1
Масленка 1
Комплект принадлежностей 1
Руководство по эксплуатации 1
Чехол 1
Коробка кортонная 1





                                        Охотничьи самозарядные карабины ТИГР




Самозарядные охотничьи карабины "Тигр" предназначены для охоты на крупного и среднего зверя в различных климатических условиях.

Карабины созданы на базе широко известной снайперской винтовки Драгунова СВД и отличаются повышенной кучностью стрельбы.

    Карабины "Тигр" имеют модификации под следующие патроны:

  • "Тигр" под патрон 7,62x54R;
  • "Тигр-308" под патрон .308Win (7,62х51);
  • "Тигр-9" под патрон 9,3х64.

Характеристики применяемых патронов приведены в таблице. Для обеспечения безопасности при стрельбе следует применять только сертифицированные патроны.

Автоматическая перезарядка карабина происходит за счет энергии пороховых газов, отводимых из канала ствола в газовую камеру, и энергии возвратных пружин. Запирание затвора на три боевых упора осуществляется поворотом затвора вокруг своей оси при продольном скольжении рамы. Ударно-спусковой механизм куркового типа обеспечивает производство одиночных выстрелов и постановку на предохранитель.

Предохранитель флажкового типа расположен с правой стороны ствольной коробки. Спусковой механизм выполнен отделяемым. Канал ствола и патронник хромированы. Ударник подпружинен.

Приклад и ствольные накладки изготовлены из дерева (орех, бук, береза) или ударопрочной пластмассы. Деревянный приклад с резиновым затылком.

Открытый прицел состоит из прицельной планки и регулируемой в двух плоскостях мушки. Дальность прицельной стрельбы с открытого прицела составляет 300м.

С левой стороны ствольной коробки карабина расположена унифицированная база для крепления оптического прицела. Прицельную стрельбу с открытого прицела можно вести, не снимая оптического прицела.

Карабины всех модификаций имеют различные варианты исполнения основных узлов.

    Варианты исполнения конструкции приклада:

  • Ортопедический деревянный приклад (с вырезом под большой палец);
  • Охотничий приклад. При этом спусковой крючок выполнен слегка оттянутым назад;
  • Пластмассовый приклад по типу ОВД. Для удобства стрельбы с оптического прицела имеется поворотная щека;
  • Складывающийся на правую сторону трубчатый металлический приклад и пистолетная рукоятка. Приклад снабжен поворотной щекой для удобства при стрельбе с оптического прицела. Длина карабина со сложенным прикладом уменьшается на 260 мм.

    Варианты исполнения конструкции ствольных накладок:

  • Деревянные охотничьи;
  • Пластмассовые;

    Варианты исполнения конструкции основания мушки:

  • С длинным цилиндрическим пламегасителем;
  • С коротким коническим пламегасителем;
  • Без пламегасителя.

В обязательный комплект поставки карабинов входят: шомпол, принадлежность в пенале, масленка. По специальному заказу карабины могут комплектоваться оптическим прицелом с кронштейном, а также чехлом и ремнем.

                                             Технические характеристики карабинов

  Тигр Тигр-308 Тигр-9
Калибр, мм 7,62 7,62 9
Применяемый патрон 7,62x54R .308 Win(7,62x51) 9,3x64
Длина ствола, мм* 530 565 565
Общая длина карабина, мм 1100...1200 1100...1200 1100...1200
Масса карабина с неснаряженным магазином, кг 3,9 3,95 3,95
Вместимость магазина, шт. патронов 5 или 10 10 5


Примечание.* По специальному заказу карабины могут поставляться с удлиненным (620 мм) стволом.

                                                             Характеристика патронов
Обозначение патрона Масса пули, г Начальная скорость пули, м/с Дульная энергия, Дж
7,62x54R 13,2 720...780 ~3600
.308Win (7,62x51) 9,7...11,7 870...800 ~3700
9,3x64 16...19 820...780 ~5800


Модификации:



Тигр со складывающимся прикладом.




Тигр с охотничьим прикладом.




Тигр с пластмассовым прикладом.




Тигр-308.




Тигр-9.






                                  Охотничий самозарядный карабин МЕДВЕДЬ-3



Карабин "Медведь-3" предназначен для любительской и промысловой охоты на среднего и крупного зверя, разработан под охотничий патрон 7,62х51 производства России, прошел всесторонние испытания во многих охотничьих регионах с различными климатическими условиями.

Простота конструкции гарантирует надежность карабина в работе. Характерные особенности конструкции карабина -легкий вес, хорошая кучность стрельбы, внешний вид и многое другое привлекают охотников.

Для уменьшения действия отдачи приклад снабжен резиновым затыльником. Ударно-спусковой механизм размещен в отделяемой спусковой коробке, это упрощает чистку. Механизм предохранителя действует непосредственно на шептало, что исключает случайный выстрел. Прицельная планка имеет деления для стрельбы на 3 дистанции от 100 до 300 м. Конструкция кронштейна для оптического прицела дает возможность прицеливаться с открытого прицела без снятия оптического. Приклад и ствольная накладка изготавливаются из высококачественной древесины.

По желанию заказчика карабин может иметь изысканную внешнюю отделку, художественную гравировку с применением драгоценных металлов.

Комплектование оптическим прицелом и кронштейном для его крепления производится также по отдельному заказу.

                                                        Технические характеристики

Калибр, мм 7,62
Применяемый патрон 7,62х51(русский)
Длина ствола, мм 550
Прицельная дальность
с открытого прицела, м
300
Число патронов в магазине, шт. 4
Усилие спуска, Н (кгс) 1,5...2,5
Масса карабина без оптического прицела, кг 3,6




                                               Охотничий карабин Барс 4-1




    Карабин предназначен для охоты на среднего зверя и крупную птицу. Спусковой механизм карабина дает возможность производить регулировку характера спуска, усилия и хода спускового крючка. Конструкция карабина позволяет вести стрельбу с механического прицела, не снимая оптического. Механический прицел рассчитан на 100 и 300 метров. Ложа карабина может быть изготовлена из различных пород дерева (береза, орех, бук).
      Карабин выпускается в следующих модификациях:
    • "Барс 4-1" - калибра 5,6х39;
    • "Барс 4-1" - калибра 7,62х39;
    • "Барс 4-1" - калибра .223Rem.

    Технические характеристики

    Калибр,мм

    5,6х39

    7,62х39

    .223Rem

    Применяемый патрон

    5,6х39

    7,62х39

    .223Rem

    Длина ствола, мм

                    550

    Начальная скорость пули, м/с

                880...895

    Емкость магазина, патронов

               5

    7

    Масса карабина без оптического прицела и принадлежностей, кг

                    3,2

    Габаритные размеры, мм
    - длина
    - ширина
    - высота


                    1040
                     85

                    185


По желанию заказчика карабин может быть укомплектован оптическим прицелом и кронштейнами для его крепления.

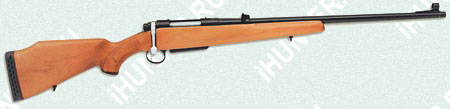

                                                         Охотничий карабин Лось-7-1




Карабин предназначен для охоты на среднего и крупного зверя.

Для стрельбы применяются патроны 7,62х51 (.308Win).

Спусковой механизм карабина позволяет производить регулировку характера спуска, усилия и хода спускового крючка.

Конструкция карабина дает возможность вести стрельбу с механического прицела, не снимая оптического.

Механический прицел рассчитан на 100 и 300 метров.

Ложа карабина может быть изготовлена из различных пород дерева (береза, орех, бук).

Технические характеристики

Калибр, мм

7,62

Применяемый патрон

7,62х51 (.308Win)

Длина ствола, мм

550

Поперечник рассеивания пуль (при стрельбе 4 выстрелами на дистанцию 100м), мм, не более


75

Усилие спуска, регулируемое, Н (кгс)

10..15 (1,02..1,53)

Начальная скорость пули, м/с

810..830

Емкость магазина, патронов

отъемный на 5

Масса карабина без оптического прицела и принадлежностей, кг

3,5

Габаритные размеры, мм

1060х85х185



В обязательную комплектацию входит набор инструментов для технического обслуживания карабина.
По желанию заказчика карабины могут быть укомплектованы оптическим прицелом и кронштейнами для его крепления.

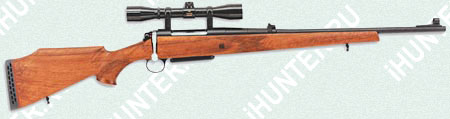

                                                       Охотничий карабин Лось-9-1



Карабин охотничий ЛОСЬ-9-1 предназначен для охоты на крупного зверя.

Для стрельбы применяются охотничьи патроны 9,3х64.

Затвор продольно-скользящий с поворотом при запирании.

Спусковой механизм карабина позволяет регулировать как усилие, так и характер спуска ("плавный" или "с предупреждением").

Предохранитель карабина флажкового типа, блокирует затвор и спусковой крючок.

Механический прицел позволяет вести прицельную стрельбу на 100 и 300 метров.

Магазин для патронов отъемный.

Ложа карабина может быть изготовлена из различных пород дерева (береза, орех, бук).

Технические характеристики

Калибр, мм

9,3х64

Начальная скорость пули, м/с

810..830

Поперечник рассеивания пуль (при стрельбе 4 выстрелами на дистанцию 100м), мм, не более


95

Усилие спуска, регулируемое, Н (кгс)

10..15 (1,02..1,53)

Емкость магазина, патронов

5

Масса карабина без оптического прицела и принадлежностей, кг

4,0

Габаритные размеры, мм

1080х85х185

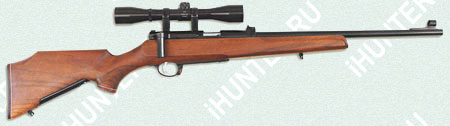

                                                    Охотничий карабин СОБОЛЬ



Карабин предназначен для охоты на мелкого зверя и птицу.

Для стрельбы из карабина применяются патроны кольцевого воспламенения калибра 5,6 мм (.22 LR) отечественного и зарубежного производства.

Запирание канала ствола осуществляется кривошипно-шатунным запирающим механизмом с вертикальными осями вращения. Перезарядка производится вручную с подачей патронов из магазина.

Механический прицел рассчитан на 25 и 75 метров. На ствольной коробке имеется база типа "ласточкин хвост" для установки оптического прицела. Конструкция карабина позволяет вести стрельбу с механического прицела, не снимая оптического.

Ложа карабина может быть изготовлена из различных пород дерева (береза, орех, бук).

Технические характеристики
Калибр, мм 5,6 (.22LR)
Применяемый патрон 5,6мм кольцевого воспламенения (.22LR)
Длина ствола, мм 500
Начальная скорость пули, м/с 320
Вместимость магазина, патронов 5
Масса карабина без оптического прицела и принадлежностей, кг не более 3,0
Габаритные размеры, мм, не более
- длина
- ширина
- высота

990
85
195
Поперечник рассеивания пуль средний при стрельбе на дистанцию 50 м патронами "Матч" 3-мя сериями по 5 выстрелов, мм, не более
25
    В обязательную комплектацию входят:
  • набор инструментов для технического обслуживания карабина;
  • магазины - 3 шт.


По желанию заказчика карабин может быть укомплектован оптическим прицелом с кронштейнами для его крепления.

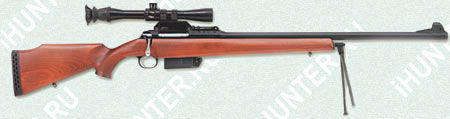

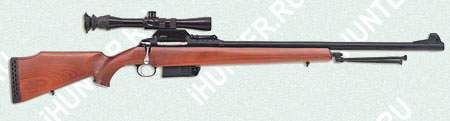

                                                 Охотничий карабин РЕКОРД




Карабин охотничий "Рекорд" предназначен для промысловой охоты на среднего и крупного зверя. Отличается высокой кучностью и точностью стрельбы, наличием сошки.

Механический прицел позволяет вести прицельную стрельбу на дистанции 100, 200, 300 и 400м.

Спусковой механизм карабина позволяет регулировать усилие спуска, длину хода спускового крючка и положение спускового крючка относительно рукоятки приклада.

Предохранитель в рабочем положении блокирует затвор и спусковой механизм.



Карабин выпускается в исполнении под патрон 7,62x54R или под патрон .308 Win (7,62х51).

В комплект карабина входит запасной магазин, принадлежность для чистки и смазки, чехол.

По заказу потребителя карабин может комплектоваться оптическим прицелом с кронштейнами для крепления.

                                                      Технические характеристики

Калибр, мм

7,62

Применяемый патрон

7,62x54R или
.308Win (7.62х51)

Усилие спуска регулируемое, кгс

1,0...1,5

Длина хода спускового крючка регулируемая, мм

1...2

Вместимость магазина, шт. патронов

10

Масса (без оптического прицела и принадлежностей), кг, не более

4,3

Габаритные размеры, мм, не более

1180х280х100

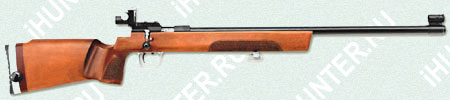

                                                    Охотничий карабин СМ-2КО



Карабин охотничий "СМ-2КО" создан на базе спортивной винтовки "СМ-2" и предназначен для охоты на мелкого зверя и птицу.

Механический прицел позволяет вести прицельную стрельбу на 25 и 75 метров.

Спусковой механизм карабина позволяет регулировать усилие спуска, характер спуска (плавный или "с предупреждением") и длину хода спускового крючка.

Предохранитель в рабочем положении блокирует спусковой крючок и затвор.

Для стрельбы используются патроны кольцевого воспламенения калибра 5,6 мм (.22LR).

Карабин комплектуется тремя магазинами на 5 патронов и одним магазином на 10 патронов, принадлежностью для чистки и смазки, ремнем для переноски карабина и чехлом.

По заказу потребителя карабин может комплектоваться оптическим прицелом с кронштейнами для крепления, а также изготовляться в исполнении без магазина (однозарядным) с лотком для удобства заряжания.

Технические характеристики

Калибр, мм

5,6 (.22LR)

Усилие спуска регулируемое, кгс

0,5...1,2

Длина хода спускового крючка регулируемая, мм в пределах

2...4

Вместимость магазина, шт. патронов

5...10

Масса карабина (без оптического прицела и принадлежностей), кг, не более

3,0

Габаритные размеры, мм длина
длина
ширина
высота


950
75
195











Охотничий карабин "БИ-7-2КО"




Карабин охотничий "БИ-7-2КО" предназначен для охоты на птицу и мелкого зверя. Карабин создан на базе спортивной винтовки "БИ-7-2" и сохранил все положительные качества: точность, кучность, удобство в эксплуатации.

Ствольная коробка, основание мушки и колодка прицельная имеют неразъемное соединение со стволом. На ствольной коробке имеется база для крепления кронштейнов оптического прицела.

Карабин имеет возможность без разборки производить регулировку характера спуска, усилия спуска и хода спускового крючка с помощью регулировочных винтов без разборки карабина.

Магазины карабина однорядные на 5 патронов, взаимозаменяемые, крепятся в обойме.

Ложа карабина имеет рукоятку пистолетного типа.

Открытые прицельные приспособления позволяют вести прицельную стрельбу на две дистанции:
25 м и 75м.

Для стрельбы из карабина применяются патроны кольцевого воспламенения калибра 5,6 мм
(.22 LR) отечественного и зарубежного производства.

Технические характеристики
Калибр, мм 5,6 (.22LR)
Поперечник рассеивания пуль средний (Пср.) при стрельбе на дистанцию 50м патронами "Матч" 3 группами по 5 выстрелов в каждой группе, мм, не более 25
Вместимость магазина, шт. патронов 5
Масса карабина (без оптического прицела и принадлежностей), кг, не более 3,5
Усилие спуска регулируемое, Н (кгс), в пределах 4,9..9,8
(0,5..1,0)
Габаритные размеры, мм длина
- длина
- ширина
- высота (с оптическим прицелом)

1000
85
260

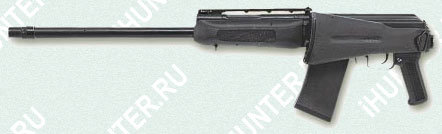

Самозарядный гладкоствольный карабин САЙГА-12



Карабин гладкоствольный самозарядный модели "Сайга-12" предназначен для промысловой и любительской охоты на мелкого, среднего зверя и птицу в районах с любыми климатическими условиями.

Карабин имеет гладкий ствол 12 калибра с патронником, позволяющим использовать дробовые и пулевые патроны, в том числе "Магнум", с длиной гильзы 70 и 76 мм.

Из карабина ведется одиночный огонь с автоматической перезарядкой. Автоматика работает на принципе отвода пороховых газов через отверстие в стенке ствола. Карабин может оснащаться регулируемой по вертикали и горизонтали прицельной планкой, что повышает удобство пристрелки и стрельбы по движущейся цели. В газовом узле карабина предусмотрена регулировка, учитывающая различия во внутрибаллистических характеристиках обычных патронов и патронов "Магнум". Для расширения эксплуатационных возможностей предусмотрено исполнение карабина с дульными насадками, имеющими различные дульные сужения, а также насадкой "Парадокс".

Для удобства хранения и перевозки, а также для повышения маневренных качеств карабин "Сайга-12" может выпускаться с быстросъемным прикладом и быстросъемной рукояткой. Карабин "Сайга-12" выпускается в 4 модификациях: "Сайга-12", "Сайга-12С", "Сайга-12К", "Сайга-12С ЕХР-01".

"Сайга-12С" отличается от карабина "Сайга-12" наличием специального складного приклада и рукоятки управления огнем. Сложенный приклад в походном положении повышает удобство переноски и сохранности карабина. Карабин модели "Сайга-12К" имеет укороченный ствол и устройство блокировки ударно-спускового механизма, исключающее возможность ведения огня при сложенном прикладе. "Сайга-12С ЕХР-01" - экспортный вариант карабина "Сайга-12К", отличие которого состоит в отсутствии устройства блокировки ударно-спускового механизма. На ствольной коробке предусмотрено крепление съемного кронштейна для установки оптического прицела.

Комплектация

В обязательную комплектацию входит набор инструмента и принадлежностей для технического обслуживания карабина. По желанию заказчика карабин может быть укомплектован оптическим прицелом и кронштейном для его крепления, ремнем, чехлом.

Технические характеристики
  Сайга-12 Сайга-12С Сайга-12К Сайга-12С ЕХР-01
Калибр                                  12
Применяемый патрон*                       12x70 или 12x76
Усилие спуска, кгс                               1,5-3,7
Длина ствола, мм              580                430
Кучность стрельбы дробью (дальность 35м, мишень 750мм):
-со стволом с дульным сужением 1,0
-со стволом без дульного сужения
не менее 60%
не менее 40%
не менее 40%
не менее 40%
Габариты карабина, мм:
длина с прикладом
длина со сложенным прикладом
высота

1145
-
190

1060
820
190
             910
             670
             190
Увеличение длины карабина при установленном дульном насадке
3,6
(3,8**)

3,6

             3,5
Емкость магазина, патронов                           2,5 или 8

Примечания:
* - Применяемый патрон - 12x70 или 12x76, в том числе "Магнум": пулевые; дробовые;
**- Для карабина с деревянным прикладом и цевьем

Модификации:



Сайга-12 с быстросъемным прикладом и рукояткой




Сайга-12 (комуфляж)

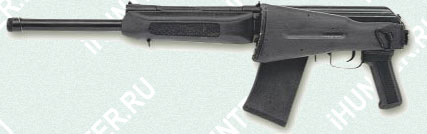

Сайга-12С ЕХР-01 со сложенным прикладом




Сайга-12С со сложенным прикладом




Сайга-12К








                               Самозарядный гладкоствольный карабин САЙГА-20



Гладкоствольный самозарядный карабин "Сайга-20" предназначен для промысловой и любительской охоты на мелкого и среднего зверя и птицу в любых погодных и климатических условиях.

Карабин имеет ствол 20 калибра с патронником, позволяющим использовать дробовые и пулевые патроны, в том числе "Магнум" с длиной гильзы 70 и 76 мм.

Карабин обладает высокой надежностью в самых сложных условиях работы.

Автоматическая перезарядка осуществляется за счет энергии пороховых газов, отводимых из канала ствола в газовую камеру, и энергии возвратной пружины.

Для расширения эксплуатационных возможностей предусмотрено исполнение карабина с насадком, имеющим различные дульные сужения, а также с насадком "Парадокс". Для повышения долговечности и коррозионной стойкости канал ствола и патронник, а также газовый поршень и газовая камера хромированы.

Карабин может оснащаться регулируемой по вертикали и горизонтали прицельной планкой, что повышает удобство пристрелки и стрельбы по движущейся цели. В газовом узле карабинов предусмотрена регулировка, учитывающая различия во внутрибаллистических характеристиках обычных патронов и патронов "Магнум".

    "Сайга-20" выпускается в четырех модификациях:
  • "Сайга-20" - имеет охотничий приклад. Для удобства хранения и перевозки, а также для повышения маневренных качеств, карабины модели "Сайга-20" могут выполняться с быстросъемным прикладом и рукояткой.
  • "Сайга-20С" - отличается от карабина "Сайга - 20" наличием специального складного приклада и рукоятки управления огнем. Сложенный приклад в походном положении повышает удобство переноски и сохранности карабина.
  • "Сайга-20К" - выпускается с укороченным стволом, рукояткой ведения огня и складывающимся прикладом. В карабине "Сайга-20К" имеется устройство блокировки ударно-спускового механизма, исключающее возможность ведения огня при сложенном прикладе. "Сайга-20К" может использоваться в охранной деятельности и самообороне.
  • "Сайга-20С ЕХР-01" - экспортный вариант карабина "Сайга-20К", отличие которого состоит в отсутствии устройства блокировки ударно-спускового механизма.

Приклад и цевье карабина "Сайга-20" могут быть выполнены из ценных пород дерева или ударопрочного полиамида.

На ствольной коробке предусмотрено крепление съемного кронштейна для установки оптического прицела.

Технические характеристики
  Сайга-20 Сайга-20C Сайга-20К,
Сайга-20С Ехр-01
Калибр, мм                              20
Применяемый патрон*                       20x70, 20x76
Длина ствола, мм                   570 430
Емкость магазина,патронов                         2,5 или 8
Масса карабина (без магазина, принадлежностей, чехла с ремнем), кг 3,5 3,5 3,2
Габаритные размеры, мм 1135х70х190 1050х70х190 910х70х190
Длина со сложенным прикладом, мм - 810 670
Кучность стрельбы на дистанции 35 м по мишени диаметром 750 мм, кол-во дроби снаряда, %, не менее со стволом с дульным сужением 0,9 мм                    60 40
со стволом без дульного сужения                              40
Увеличение длины карабина при установленном дульном насадке, мм                              30

Примечание:
*Применяемые патроны дробовые и пулевые:
- калибра 20 с длиной гильзы 70 мм (20х70);
- калибра 20 Магнум с длиной гильзы 76 мм (20х76).

Комплектация
В обязательную комплектацию входит набор инструментов для технического обслуживания карабина.
По желанию заказчика карабин может быть укомплектован оптическим прицелом и кронштейнами для его крепления, ремнем, чехлом.

Модификации:

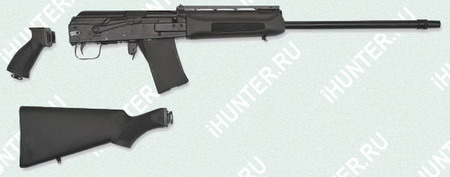

Сайга-20 с быстросъемными рукояткой и прикладом




Сайга-20 с пластмассовым цевьем и прикладом




Сайга-20С ЕХР-01 со сложенным прикладом




Сайга-20C




Сайга-20K











   Самозарядный гладкоствольный карабин Сайга-410





Гладкоствольный самозарядный карабин Сайга-410 предназначен для промысловой и любительской охоты на мелкого и среднего зверя и птицу.

Гладкоствольные самозарядные карабины "Сайга-410", "Сайга-410С" и "Сайга-410К"' предназначены для промысловой и любительской охоты на мелкого и среднего зверя и птицу. Карабины имеют стволы .410 калибра с патронниками, позволяющими использовать дробовые и пулевые патроны, в том числе "Магнум", с длиной гильзы 65, 70, 73 и 76 мм.

Карабины созданы на базе автомата Калашникова и обладают высокой надежностью в самых сложных условиях эксплуатации. На ствольной коробке установлена база для крепления кронштейна оптического прицела. Приклад и цевье могут быть выполнены из дерева (береза, бук, орех) или пластмассы (высокопрочный полиамид).

Для расширения эксплуатационных возможностей на ствол могут устанавливаться дульные насадки с различными сужениями и насадки типа "Парадокс".

    Модификации карабина:
  • "Сайга - 410" - самозарядный гладкоствольный карабин с охотничьим прикладом;

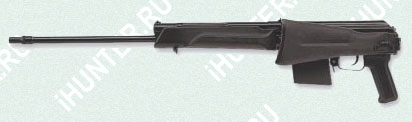

  • "Сайга - 410С" - самозарядный гладкоствольный карабин со складывающимся прикладом и рукояткой управления, выполненными из пластмассы;
  • "Сайга 410К"- самозарядный гладкоствольный карабин со складывающимся прикладом, укороченным стволом и механизмом блокировки спускового крючка, который не позволяет вести стрельбу со сложенным прикладом.
  • "Сайга - 410К" исполнение 01 - самозарядный гладкоствольный карабин с укороченным стволом, со складывающимся пластмассовым прикладом и пластмассовым цевьем, внешний вид приближен к автомату Калашникова;
  • - "Сайга - 410К" исполнение 02 - самозарядный гладкоствольный карабин с укороченным стволом, складывающимся рамочным металлическим или пластмассовым прикладом, цевье и ствольная накладка выполнены из дерева или пластмассы, внешний вид приближен к автомату Калашникова.

На карабинах "Сайга-410К" исполнение 01 и "Сайга-410К" исполнение 02 устанавливается универсальный открытый прицел с двумя обозначенными установками:
25 м - для стрельбы дробью; 50 м - для стрельбы пулей. Мушка, вынесенная на конец ствола, способствует повышению точности стрельбы пулей, регулируется в вертикальном и горизонтальном направлениях. Открытое прицельное приспособление позволяет вести стрельбу не снимая оптического прицела. 10-ти местный магазин значительно повышает огневую мощь карабина.

Технические характеристики
  Сайга-410 Сайга-410С Сайга-410К Сайга-410К испол.01 Сайга-410К испол.02
Калибр, дюйм/мм                                           410
Применяемый патрон                                      410 Магнум
Длина ствола, мм* 570* 570 330                       404
Емкость магазина, патронов                    2; 4; 10                      4; 10
Масса карабина с неснаряженным магазином, кг
              3,4

3,2

3,1

3,4
Длина общая, мм 1170 1080 840 910
Длина со сложенным прикладом, мм
-

840

595

                      670
Примечание:
* - По специальному заказу карабин может поставляться с длиной ствола 483 и 612 мм.

Модификации:



Сайга-410 с пластмассовым прикладом и цевьем




Сайга-410К исп.01 с откинутым прикладом




Сайга-410К исп.02 с откинутым рамочным металлическим прикладом




Сайга-410С со сложенным прикладом








   ИЖБ-К двуствольное бескурковое охотничье ружье


Двуствольное бескурковое ружье ИЖБ-К с горизонтальным расположением стволов

Двуствольное бескурковое охотничье ружье 16-го калибра с горизонтальным расположением стволов под бумажную гильзу длиной 70 мм конструкции Морозова. Предназначено для стрельбы дробью, картечью и пклями. Стволы длиной 700 мм "цилиндр-чок". Замки отъемные на боковых досках, все пружины спиральные. Колодка очень прчная. Запирание на один подствольный крюк и болт Гринера. Рычаг запирания расположен на шейке ложи. Цевье пружинное, ложа ореховая с шейкой пистолетной или полупистолетная. Выпускались в 1934-1935 гг. Особенностью конструкции было взведение курков при повороте рычага запирания, что требовало существенных усилий, особенно при загрязнении. Кучность для цилиндра – 40%, для чока – 60%. Вес 3-3,35 кг. Выпускались недолго, были признаны неудовлетворительными и заменены моделью ИЖБ-36.







                              ИЖБ-36, ИЖБ-36М, ИЖБ-46 и ИЖБ-47




ИЖБ-36 – двуствольное бескурковое охотничье ружье 12-го калибра с горизонтальным расположением стволов. Выпускалось с 1936 по 1946 г. В 1947 г. была выпущена небольшая партия ружей модели ИЖБ-36М, являвшейся модификацией модели ИЖБ-36.

Длина стволов 700-710 мм, их вес 1,5 кг. Правый ствол - цилиндр с диаметром канала ствола 18,2 мм. Левый ствол с дульным сужением 0,8 мм. Вес ружья 3,2 кг. Длина ружья 1130 мм.

Модель ИЖБ-З6М имеет следующие отличия по сравнению с базовой моделью ИЖБ-36: усилие боевых пружин увеличено до 17-21 кг; ход курков увеличен до 11-12 мм; обеспечено более легкое взаимодействие деталей замка; введен отбой бойков после выстрела; усилена ложа в месте сопряжения с коробкой; вместо английской ружье имеет пистолетную ложу.










ИЖБ-46. Модификация ИЖБ-36 16-го калибра, выпущенная в 1946 году. Длина стволов 700 мм, их вес 1,6 кг, сверловка цилиндр-чок. Масса ружья 3,2 кг.

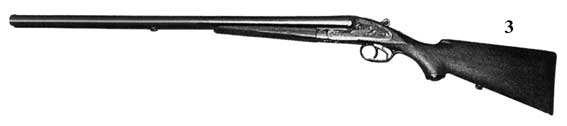

ИЖБ-47. Модификация ИЖБ-36 16-го, реже 12 калибров, выпущенная в 1947 году. Длина стволов 16-го калибра 700 мм, их вес 1,69 кг, сверловка получок-чок, масса ружья 3,27 кг. Замки ложноподкладные. Кучность для получока 47%, для чока – 57%.








                        ИЖ-49, ИЖ-54, ИЖ-57, ИЖ-26, ИЖ-26Е

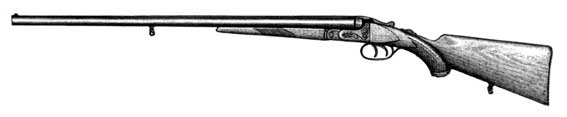

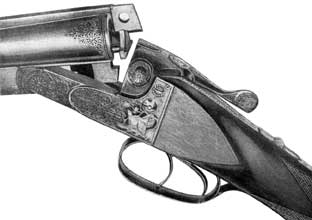

Двуствольное ружье ИЖ-49



ИЖ-49 – двуствольное внутрикурковое ружье с горизонтально расположенными стволами 16-го, в меньшей степени 12-го и 20-го калибров. Старая модель на базе двуствольного ружья фирмы "Зауэр", серийно изготавливалось с 1950 по 1954 год в рядовом и штучном исполнении. Ружье имело слишком большой вес и неудовлетворительный баланс. Так, подавляющее количество ружей 16-го калибра имело вес 3,25 кг, но встречались экземпляры весом до 3,5 кг. Ружья 12-го калибра весили 3,5-3,75 кг, 20-го – 3-3,25 кг.

Стволы и цевье отъемные. Длина стволов 700-725 мм; ружья в штучном исполнении по желанию заказчиков делали со стволами длиной 750 мм. Стволы из стали марки 50А под бумажные гильзы, но можно использовать и металлические. Длина патронников 70 мм. Диаметр каналов стволов у ружей 12-го калибра 18,5 мм, 16-го – 16,8 мм, 20-го – 15,7 мм. Размеры дульных сужений: у ружей 12-го калибра 0,5 и 1 мм; 16-го и 20-го калибров – 0,45 и 0,8 мм соответственно у правого и левого стволов. Кучность боя – 50-55% для правого, 55-60% для левого стволов.





Двуствольное ружье 12-го калибра ИЖ-54







ИЖ-54 – двуствольное внутрикурковое ружье с горизонтально расположенными стволами 12-го калибра. Старая модель конструкции А.А.Климова, изготавливалась с 1954 года по 1970 год крупными сериями и штучно. Базовая модель - ружье ИЖ-49, значительно переработанное и усовершенствованное Л.И.Пугачевым.

Стволы отъемные длиной 730 или 750 мм, демиблочные, длина патронников 70 мм. Дульные сужения стандартные: правый – получок (0,5 мм), левый – полный чок (1,0 мм), форма дульных сужений параболическая. Каналы стволов и патронники хромированы. Вес ружья 3,2-3,6 кг, обычно 3,4-3,5 кг. Живучесть 7500 выстрелов.

Ружье ИЖ-54 выпускали свыше 15 лет. Всего было произведено около 478 тыс. ружей, 70 тыс. из них пошли на экспорт (Михайлов, Изметинский, 1995). Модель прекрасно зарекомендовала себя и продолжает по сей день исправно служить охотникам.



Двуствольное ружье 16-го калибра ИЖ-57



ИЖ-57 – двуствольное внутрикурковое ружье с горизонтально расположенными стволами 16-го калибра. Старая модель, разработанная Л.И. Пугачевым на базе ИЖ-54. Отличия от ИЖ-54 состояли в основном в замене болта Гринера на верхнюю запирающую планку. Кроме того, был разработан новый механизм отбоя курков. Изготавливалась серийно с 1957 года в течение двух лет.

Диаметр каналов 17± 0,25 мм, на отдельных стволах с целью доводки боя он может быть больше, но не превышает 17,45 мм. Сверловка обеспечивает хороший бой при применении как бумажных, так и металлических гильз. Дульные сужения стандартные – получок 0,5 мм (правый) и чок 1,0 мм(левый) обеспечивают кучность боя соответственно не ниже 50 и 60% снаряда на дистанции 35 м.

Вес ружья – 3-3,25 кг, стволов – 1,4-1,5 кг, расстояние от центра тяжести ружья до заднего торца ствола 60-90 мм. Живучесть ружья определена техническими условиями в 7500 выстрелов. В заводских условиях это число поднимали иногда до 10 000, причем живучесть ружья ими не исчерпывалась.


  Двуствольное охотничье ружье ИЖ-26


ИЖ-26 – внутрикурковое двуствольное ружье 12-го калибра с горизонтальным расположением стволов на базе ИЖ-54. Предназначено для любительской и промысловой охоты. Допускает стрельбу бездымным и дымным порохами; проходит специальные испытания усиленными зарядами бездымного пороха, развивающими в каналах стволов с колодкой не собранных ружей 900 кг/см2 и при собранном ружье 850 кг/см2. Выпускалось в 1970-1975 гг.


Старая модель. Ружья ИЖ-26 и ИЖ-26Е выпускались в рядовом и штучном исполнении. По большинству эксплуатационных показателей не уступали лучшим иностранным моделям своего класса. Пользовалось большим спросом на внутреннем и внешнем рынках.

ИЖ-26. Длина стволов 725-730 мм, патронников 70 мм. Каналы стволов и патронники хромированы. У правого ствола дульное сужение равно 0,5 мм (получок), у левого ствола 1 мм (полный чок). Кучность боя правого ствола 55%, левого 65%. Вес около 3,3 кг.

ИЖ-26Е. Хотя ИЖ-26Е отличается от ИЖ-26 только наличием эжекторного механизма, необходимо отметить, что ружье ИЖ-26Е задумывалось не просто как модернизированный образец ружья ИЖ-54, а как самостоятельная модель ружья с эжекторным механизмом. Поэтому выпуск ружей ИЖ-26Е с эжекторным механизмом начался в 1969 году – на год раньше, чем без эжектора в варианте ИЖ-26.

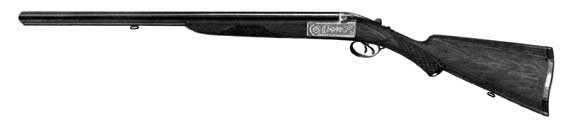

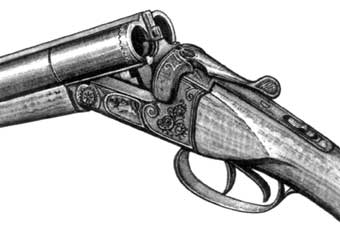

                             ИЖ-58, ИЖ-58М, ИЖ-58МА, ИЖ-58МАЕ и ИЖ-58МА-20М




ИЖ-58 – двуствольное внутрикурковое ружье с горизонтальным расположением стволов 12, 16, 20, и 28 калибров. Разработано под руководством Л.И.Пугачева. Выпускалось более 30 лет крупными партиями с 1958 года и до сих пор в некоторых модификациях. Огромное большинство ружей делалось 12-го и 16-го калибров, но в свое время эта модель была задумана как промысловое оружие малых калибров – 20-го и 28-го. Серийно ружья 28-го калибра не производились. С 1987 года модель заменена на ИЖ-43.

ИЖ-58-20 – ружье 20-го калибра. Серийно производилось с конца 1958 г. и до середины 1960-х гг. Стволы отъемные из стали 50А длиной 675 мм, длина патронников 70 мм. Стволы соединяются в казенной части муфтой, а на остальной длине, сверху и снизу, спаяны планками. Диаметр каналов стволов 15,50± 25 мм; каналы стволов и патронники хромированы. Дульные сужения параболические, у правого ствола - получок, у левого - чок. При стрельбе нормально снаряженными патронами на 35 м ружье обеспечивает кучность боя 45 и 55% соответственно из правого и левого стволов. Вес ружья 2,7 - 2,9 кг.

ИЖ58-16 –
ружье 16-го калибра выпускалось с 1960 г. до 1970 г. Длина стволов 720 мм, вес до 3,2 кг, диаметр каналов стволов 17,0± 25 мм. Ложа пистолетная или прямая. Предохранитель на ружьях неавтоматический.

ИЖ-58М-12 – ружье 12-го калибра разработано в 1970 г. на базе ружья 16-го калибра и изготавливалось серийно в 1971-1976 гг. Длина стволов 720-730 мм, диаметр каналов стволов 18,2± 0,2 мм. Максимальное эксплуатационное давление 750 кгс/см2. Кучность боя при дульных сужениях получек (0,5 мм) и чок (1 мм) соответственно 50 - 55% и 60 - 65%. Ложа пистолетная или прямая, вес 3,2 - 3,3 кг. Установлена обычная прицельная планка с рифленой (гильошированной), для уменьшения световых бликов, верхней поверхностью. Предохранитель на ружьях ИЖ-58 12-го калибра тоже был неавтоматическим.

ИЖ-58МА-20М – ружье 20-го калибра под патрон "Магнум" с гильзой длиной 76 мм. Изготавливалось с 1979 г преимущественно на экспорт, но иногда появлялось в продаже. Длина стволов 670-680 мм, вес – до 3,3 кг, длина патронника 76,2 мм. Можно использовать и обычные гильзы длиной 70 мм с некоторой потерей кучности выстрела.

Ружья ИЖ-58МА и ИЖ-58МАЕ 12-го и 16-го калибров, были созданы в 1977 г. на базе ружья ИЖ-58М. На ИЖ-58МА установили автоматический предохранитель, который включается при отпирании стволов; на ИЖ-58МАЕ – автоматический предохранитель и эжектор. Остальные технические характеристики те же, что у ИЖ-58М. Выпускались, в основном, в 1976-1986 гг.ружье 16-го калибра выпускалось с 1960 г. до 1970 г. Длина стволов 720 мм, вес до 3,2 кг, диаметр каналов стволов 17,0± 25 мм. Ложа пистолетная или прямая. Предохранитель на ружьях неавтоматический.

ИЖ-41 – внутрикурковая двустволка с горизонтально расположенными стволами 12-го калибра. Предназначена для любительской охоты. Модель создана на базе ИЖ-58, но выпускалась недолго (1982 г.), опытной партией, и была заменена на более современную ИЖ-43.Длина стволов 725 мм, патронников – 70 мм, дульные сужения 0,5 мм (правого) и 1,0 мм (левого). Приклад из ореховой древесины, цевье отъемное, укреплено на стойке защелкой рычажного типа. Вес ружья не более 3,4 кг.

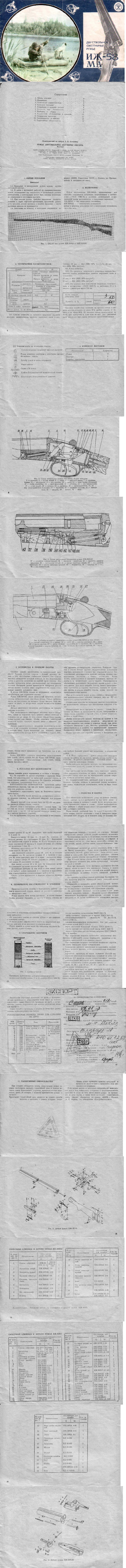

ПАСПОРТ

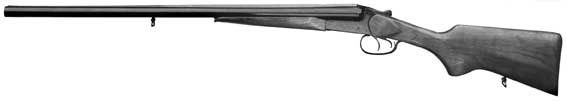

                                ИЖ-43, ИЖ-43М, ИЖ-43ЕМ, ИЖ-43К
                               двуствольные внутрикурковые ружья






ИЖ-43 – двуствольное внутрикурковое ружье с горизонтально расположенными стволами 12-го и 16-го калибров под охотничий патрон с гильзой длиной 70 мм на базе ИЖ-58МА и ИЖ-58МАЕ. (Ружья 20-го калибра под патрон "Магнум" выпускаются только для экспорта). Разработано конструктором А.Н.Калининым.

ИЖ-43М. Стволы отъемные, соединены между собой при помощи прицельной (верхней) и нижней планок, и муфтой в казенной части, куда обе ствольные трубки предварительно запрессовывают и стопорят штифтом. Длина стволов – 725 мм, патронников – 70 мм. Каналы стволов и патронника хромированы. Дульные сужения: правого ствола – 0,5 мм с кучностью стрельбы не менее 50%, левого ствола – 1,0 мм с кучностью стрельбы не менее 60%. Между стволами крепится стойка шарнира с зубом под защелку цевья. У штучных и экспортных ружей требования к кучности стрельбы из каждого ствола выше на 5%.

Вес ружья 12-го калибра не более 3,3 кг, 16-го калибра – не более 3,2 кг.

Модель ИЖ-43ЕМ отличается от ИЖ-43М наличием механизма для автоматического выбрасывания стреляных гильз. Гильза выбрасывается из ствола, из которого произведен выстрел. Кроме того, у ИЖ-43ЕМ, как и ИЖ-43М спусковой механизм не универсален, т.е. не работает на оба ствола.

Кроме нового спускового механизма, ружье ИЖ-43 отличается от базовой модели ИЖ-58МА механизмом извлечения гильз из патронников стволов.

ИЖ-43К. Модель имеет наружные курки, однако конструктивно относится к внутрикурковым. Наружные курки являются фальшивыми и предназначены только для взведения боевых пружин. Сделано это, по нашему мнению, в связи с тем, что охотничье оружие зачастую используется и как оружие самообороны. Дело в том, что бескурковые ружья нельзя хранить в заряженном состоянии, даже с постановкой оружия на предохранитель, поскольку боевые пружины, находясь в поджатом состоянии длительное время, могут дать усадку, и оружие подведет в самый критический момент. Хранение же заряженных бескурковых ружей со спущенными курками бесполезно, оружие становится небоеготовным. На взведение курков уйдет много времени ("переломить" и поставить стволы на место), что может привести к поражению обороняющегося.

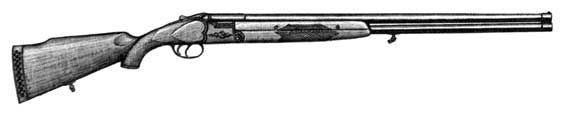

                                           ИЖ-59 "Спутник"




ИЖ-59 "Спутник" – двуствольное внутрикурковое ружья с вертикально спаренными стволами 12-го калибра конструкции А.Климова. Старая модель. Выпускалось серийно в 1960-1964 гг. Предназначалась главным образом для любительской охоты, а также для спортивной стрельбы на траншейном стенде.

Длина стволов 750 мм, патронников 70 мм. Каналы и патронники стволов хромированы. Диаметр канала ствола велик – 18,5 мм, патронника (у казенного среза) – 20,6 мм. Сверловка стволов (нижний – получок, с дульным сужением 0,5 мм, верхний – чок, 1,0 мм) обеспечивает кучность нижнего ствола валового ружья не менее 50%, верхнего ствола – не менее 60%.

Ружья "Спутник" пригодны для стрельбы дымным и бездымным порохом с применением как бумажных, так и металлических гильз. Вес ружья – от 3,3 до 3,5 кг,

При эксплуатации проявились следующие недостатки - ружье плохо сбалансировано из-за длинных стволов, при стрельбе пулями. Особенно при усиленных зарядах и пистолетной ложе ружье "крестит", т.е. верхний ствол бьет ниже цели, правый – выше. Поэтому в ружьях ИЖ-12, созданных на базе "Спутника", стволы стали спаивать.

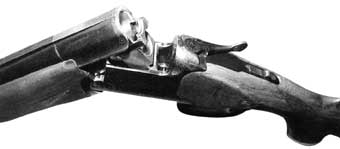

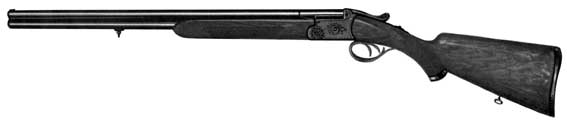

              ИЖ-12, ИЖ-16, двуствольное внутрикурковое ружье




ИЖ-12 – двуствольное внутрикурковое ружье с вертикально спаренными стволами 12-го и 16-го калибров. Старая модель (1962-1974 гг.), изготавливалась крупными сериями. В отличие от базовой модели ИЖ-59, стволы у ИЖ-12 спаяны, их длина уменьшена до 720-730 мм, диаметр канала ствола уменьшен до стандарта 18,2 мм. Установлены интерсепторы. На ружьях выпуска конца 1960-х годов установлен автоматический предохранитель.

Дульные сужения стандартные – 0,5 и 1,0 мм в нижнем и верхнем стволах соответственно. Длина стволов 730 мм, патронников – 70 мм. Каналы стволов хромированы и имеют диаметр, максимально соответствующий внутреннему диаметру бумажной гильзы. Вес ружья 12-го калибра – 3,3-3,5 кг, 16-го калибра – 3,1-3,2 кг. Живучесть – 10 тыс. выстрелов.

ИЖ-16 – двуствольное ружье с вертикальным расположением стволов 16-го калибра, предназначенное для спортивной охоты и промысла. Сконструировано на базе ИЖ-12 и в основном имеет такое же устройство ударно-спускового и запирающего механизмов.

Стволы отъемные длиной 720 мм, имеют стандартные дульные сужения. Диаметр канала ствола 17 мм, диаметр получока – 16,5, чока – 16 мм. Длина патронника – 70 мм. Каналы стволов и патронники хромированы. Общая длина ружья – 1130 мм. Вес ружья – 3,1-3,25 кг.







      ИЖ-27, ИЖ-27Е, ИЖ-27-1С и ИЖ-27Е-1С, ИЖ-27М-1С и ИЖ-27ЕМ-1С




Двуствольное ружье ИЖ-27 с вертикальным расположением стволов

– двуствольные внутрикурковые ружья с вертикально спаренными стволами 12, 16, и 20 калибров под обычный патрон с гильзой 70 мм и "Магнум" с гильзой 76 мм. Ружья под патрон "Магнум" обычно имеют индекс "ММ".

Выпускаются с начала 1970-х годов до настоящего времени в рядовом, штучном и сувенирном исполнении.

От базовой модели (ИЖ-12) непринципиально отличается несколько измененной формой ложи и цевья, наличием вентилируемой планки, упрощением конструкции устройства запирающего механизма и повышением его надежности, а также отключаемым эжектором у моделей с индексом "Е".

ИЖ-27. Длина стволов от 675 до 750 мм в зависимости от варианта исполнения. У основного варианта длина стволов 725 мм, по специальным заказам для 12-го калибра изготавливаются стволы длиной 675, 710 и 750 мм, для 16-го калибра – 750 мм. У стволов длиной 675 мм 12-го калибла для стрельбы на круглом стенде верхний ствол имел преддульное расширение 0,4 мм, нижний – цилиндр. Длина патронников – 70 мм, для "Магнум" – 76 мм. Дульные сужения - получок 0,5 мм (нижний ствол) и чок 1,0 мм (верхний ствол). Калибр 12 и 16. Диаметр канала ствола 12-го калибра – 18,2 мм, 16-го калибра – 17,0 мм.

Вес ружья 12-го калибра с пластмассовым затыльником не превосходит 3,3 кг, с резиновым амортизатором - не более 3,4 кг; 16-го калибра - соответственно 3,2 и 3,3 кг.

ИЖ-27Е. Выпускается с 1976 года. Калибр 12 и 16. В последние годы могут комплектоваться сменными парами стволов. Длина стволов и дульные сужения те же, что и у ИЖ-27. Наиболее существенные конструктивные отличия связаны с введением эжекторного механизма.


Ружье ИЖ-27-1С с одним спусковым крючком

– двуствольные внутрикурковые ружья с вертикально спаренными стволами 12, 16, и 20 калибров под обычный патрон с гильзой 70 мм и "Магнум" с гильзой 76 мм. Ружья под патрон "Магнум" обычно имеют индекс "ММ".

Выпускаются с начала 1970-х годов до настоящего времени в рядовом, штучном и сувенирном исполнении.

От базовой модели (ИЖ-12) непринципиально отличается несколько измененной формой ложи и цевья, наличием вентилируемой планки, упрощением конструкции устройства запирающего механизма и повышением его надежности, а также отключаемым эжектором у моделей с индексом "Е".

ИЖ-27-1С и ИЖ-27Е-1С. С 1977 года изготавливаются модели ИЖ-27-1С без эжектора и ИЖ-27Е-1С - с эжектором с одним спусковым крючком, обеспечивающим поочередное производство выстрелов из обеих стволов в любой последовательности. Снабжены автоматическим предохранителем и инстерсепторами. Модель ИЖ-27Е-1С является лучшей и самой сложной моделью гаммы ружей с индексом ИЖ-27. Ружья предназначены для любых видов охот в различных климатических условиях и могут с успехом применяться для спортивной стрельбы на стенде.

Калибр 12. Масса ружья с резиновым затыльником-амортизатором не более 3,4 кг. Длина стволов 725 мм, по специальным заказам 680, 700, 750 мм. Дульное сужение: нижнего ствола - получок, верхнего ствола – чок.

Имеются стендовые модификации – ИЖ-27СТ и ИЖ-27ЕСТ для траншейного стенда и ИЖ-27СК и ИЖ-27ЕСК для траншейного стенда.ИЖ-27М-1С

ИЖ-27ЕМ-К-М – внутрикурковые ружья 12, 16 и 20-го калибров с эжектором под обычный патрон и "Магнум" с гильзой длиной 76 мм. Отличаются наличием наружных взводителей курков, что уменьшает усилия открывания ружья и повышает его безопасность при ходовой охоте.



ИЖ-27М-1С и ИЖ-27ЕМ-1С – ружья 12-го, 16-г и 20-го калибров с эжектором и без него. Длина стволов 725 мм, патронников - 70 и 76 мм. Дульные сужения стандартные - 1,0/0,5 мм (чок / получок), вес не более 3,4 кг. Ружья под патрон "Магнум" имеют индекс "ММ". Могут комплектоваться сменной парой стволов.






                      Спортивная винтовка малокалиберная стандартная СМ-2




Стандартная малокалиберная винтовка СМ-2 является одной из наиболее популярных спортивных винтовок.


Выпускается винтовка в нескольких исполнениях; массой 5 кг; массой до 3,6 кг (кадет), с предохранителем, с ложей для левши, а также в комбинации этих исполнений.

Все исполнения созданы на единой конструктивной базе и предназначены для спортивной стрельбы в упражнениях лежа, стоя, с колена в соревнованиях на дистанцию 50 м и рекомендуются женщинам и юниорам.

Для удобства заряжания в ствольной коробке имеется специальный лоток. Затвор снабжен указателем взведения ударника.

Спусковой механизм позволяет регулировать усилие спуска и ход спускового крючка без отделения винтовки от ложи.

Регулировки длины приклада и затылка приклада по вертикали в сочетании с конфигурацией ложи позволяют выбрать удобную изготовку при стрельбе.

Для стрельбы используются патроны кольцевого воспламенения калибра 5,6 мм (.22LR). Параметры канала ствола, патронника и узла запирания позволяют с успехом использовать как отечественные, так и иностранные патроны.

В комплект винтовок входит: набор мушек, набор диоптров, принадлежность для чистки и смазки, стрелковый ремень.

                                                                                 Технические характеристики
Калибр, мм 5,6 (.22LR)
Длина ствола, мм
для исполнения "кадет"
680
500
Усилие спуска, регулируемое, кгс 0,5...1,2
Длина хода спускового крючка, регулируемая, мм
для исполнения с предохранителем
0,5...2,0
2...4
Величина регулировки длины приклада, мм 20
Величина регулировки гребня приклада, мм
по вертикали для исполнения с регулируемым гребнем приклада

10,5

Величина регулировки затылка приклада от нейтрального положения, мм
верх и вниз


30
Масса (без ремня), кг
для исполнения "кадет"
5
3,5
Габаритные размеры, мм
для исполнения "кадет"
1118х225х80
938х225х80


Модификации:



СМ-2 с регулируемым гребнем приклада




СМ-2 для левши с регулируемым гребнем приклада




СМ-2 "Кадет"






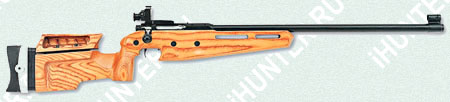

Спортивные крупнокалиберные винтовки РЕКОРД-1, РЕКОРД-1-308, РЕКОРД-2, РЕКОРД-2-308


Предназначены для спортивной стрельбы на дистанцию 300м в упражнениях лежа, стоя, с колена.



Произвольные винтовки "Рекорд-2" и "Рекорд-2-308" отличаются от стандартных винтовок "Рекорд-1" и "Рекорд-1-308" конструкцией ложи, наличием дополнительных регулировок, позволяющих обеспечить наибольше удобство при стрельбе после подгонки параметров винтовки под индивидуальные особенности спортсмена, и комплектацией.





Винтовки созданы на единой конструктивной базе с запиранием канала ствола поворотом продольно-скользящего затвора, имеющего три симметрично расположенных боевых упора. Спусковой механизм без разборки винтовки позволяет регулировать усилие спуска, характер спуска, предварительный и рабочий ход спускового крючка, а также положение спускового крючка относительно рукоятки ложи.



Для стрельбы из винтовок "Рекорд-1" и "Рекорд-2" применяются 7,62 мм винтовочный патрон "Экстра" (7,62x54R), а для стрельбы из винтовок "Рекорд-1-308" и "Рекорд-2-308" - патрон .308 Win (7,62х51).

                                                           Технические характеристики

  Рекорд-2,
Рекорд-2-308
Рекорд-1 Рекорд-1-308
Калибр, мм 7,62 7,62 7,62
Длина ствола, мм 760 700 700
Усилие спуска, регулируемое, кгс 0,102...2,04 1,5...2,04 1,5...2,04
Длина хода спускового крючка, регулируемая, мм 0,2...2,0 0,2...2,0 0,2...2,0
Величина регулировки длины приклада, мм 40 20 20
Величина регулировки гребня приклада, мм
-по вертикали
-по горизонтали

20
6

-
-

15
8
Величина регулировки затылка приклада от нейтрального положения, мм
-по вертикали
-по горизонтали


70
15


30
-


30
7
Масса винтовки (без ремня), кг 8 5,5 5,5
Габаритные размеры, мм 1350х260х130 1350х260х130 1350х260х130

                                                                     Комплектация
  Рекорд-2,
Рекорд-2-308
Рекорд-1 Рекорд-1-308
Набор мушек + + +
Набор светофильтров + + +
Противомиражное устройство (обтекатель) + + +
Набор инструментов для регулировки,
сборки и разборки
+ + +
Набор принадлежностей для чистки и смазки + + +
Набор сменных прокладок для регулировки
гребня и затылка приклада
- - +
Подставка для стрельбы стоя (шампиньон) + - -
Балансировочные грузы + - -
Дополнительный крюк затылка + - -
Уровень + - -
Ремень стрелковый + + +
Чехол + + +


Спортивные крупнокалиберные стандартные винтовки РЕКОРД-CISM, РЕКОРД-308-CISM



Спортивные крупнокалиберные стандартные винтовки "Рекорд-CISM", "Рекорд-308-CISM" предназначены для спортивной стрельбы на дистанцию 300 м в мужских упражнениях лежа, стоя, с колена по программе Международного стрелкового союза CISM.

    Винтовки выпускаются в нескольких исполнениях, отличающихся друг от друга комплектацией:
  • с диоптрическим прицелом;
  • с предохранителем, механическим прицелом и сошкой;
  • с предохранителем, механическим и оптическим прицелами и сошкой;
  • с предохранителем, оптическим прицелом и сошкой.
    Каждое исполнение винтовок может изготавливаться в трех вариантах:
  • Н - с нормальной кучностью стрельбы;
  • П - с повышенной кучностью стрельбы;
  • В - с высокой кучностью стрельбы.




Комплект винтовок:

  • противомиражное устройство;
  • регулируемый диоптр со встроенными светофильтрами *;
  • набор нерегулируемых диоптров *;
  • бленда *;
  • набор мушек*;
  • сменные корпуса мушек и база переходная для изменения высоты прицельной линии *;
  • набор сменных прокладок для регулировки гребня и затылка приклада;
  • два дополнительных магазина;
  • вкладыш в магазин для одиночной стрельбы;
  • набор инструментов для регулировки, сборки и разборки;
  • набор принадлежностей для чистки и смазки;
  • стрелковый ремень;
  • чехол.


    * - для винтовок с диоптрическим прицелом.

                                                                       Технические характеристики
    Калибр, мм 7,62
    Применяемый патрон "Экстра" (7,62x54R) или
    .308Win(7,62x51)
    Кучность стрельбы на дистанцию 300 м, мм, не более, для вариантов



    105
    95
    90
    Длина ствола, мм 650
    Усилие спуска, регулируемое, кгс 1,5...2,04
    Длина хода спускового крючка, регулируемая, мм
    для исполнения с предохранителем
    0,2...2,0
    1,5:2,5
    Величина регулировки длины приклада, мм 20
    Величина регулировки гребня приклада, мм
    - по вертикали
    - по горизонтали

    15
    8
    Величина регулировки затылка приклада, от нейтрального положения, мм
    - вверх и вниз
    - вправо и влево

    30
    7
    Вместимость магазина, патронов 10
    Габаритные размеры, мм 1220x250x100
    Масса винтовки (без оптического прицела, сошек и принадлежностей), кг, не более 5,
  •

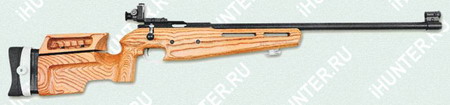

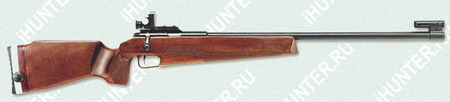

                              Спортивные малокалиберные винтовки УРАЛ-5-1, УРАЛ-6-2





    Предназначена для спортивной стрельбы на дистанцию 50 м в упражнениях лежа, стоя, с колена. Произвольная винтовка "Урал-5-1" отличается от стандартной винтовки "Урал-6-2" конструкцией ложи, наличием дополнительных регулировок, позволяющих обеспечить наибольшее удобство при стрельбе после подгонки параметров винтовки под индивидуальные особенности спортсмена, и комплектацией. Каждое исполнение винтовок может изготовляться в трех вариантах:

    • - Н - с нормальной кучностью;
    • - П - с повышенной кучностью;
    • - В - с высокой кучностью.

    Винтовки созданы на единой конструктивной базе с запиранием канала ствола поворотом продольно-скользящего затвора, имеющего три симметрично расположенных боевых упора. Спусковой механизм без разборки винтовки позволяет регулировать усилие спуска, характер спуска, предварительный и рабочий ход спускового крючка, а также положение спускового крючка относительно рукоятки ложи.

    Для стрельбы применяются патроны кольцевого воспламенения калибра 5,6 мм (.22LR). Параметры канала ствола, патронника и узла запирания подобраны так, что винтовки одинаково надежно работают как на отечественных, так и на иностранных патронах.

                                                              Технические характеристики

      УРАЛ 5-1 УРАЛ 6-2
    Калибр,мм 5,6 (.22 LR) 5,6 (.22 LR)
    Кучность стрельбы, мм, не более для исполнений
    - Н
    - П
    - В

    13
    11
    9

    13,5
    11,5
    9,5
    Длина ствола,мм 700 680
    Усилие спуска,регулируемое,кгс 0,102...1,53 0,102...1,53
    Длина хода спускового крючка, регулируемая, мм 0,2...2,0 0,2...2,0
    Величина регулировки длины приклада,мм 40 20
    Величина регулировки затылка приклада от нейтрального положения,мм
    -вверх и вниз
    -вправо и влево


    70
    15


    30
    7*
    Величина регулировки гребня приклада, мм
    - по вертикали
    - по горизонтали

    20
    6

    15*
    8*
    Масса винтовки, кг 8 5,5
    Габаритные размеры, мм 1265х245х130 1150х230х90
    Примечание*. Для исполнения с регулируемым гребнем приклада.

                                                                        Комплект винтовок

    Набор мушек + +
    Набор светофильтров + -
    Набор инструментов для регулировки, сборки и разборки + +
    Набор принадлежностей для чистки и смазки + +
    Набор сменных прокладок для регулировки гребня и затылка приклада - +
    Подставка для стрельбы стоя (шампиньон) + -
    Балансировочные грузы + -
    Дополнительный крюк затылка + -
    Уровень + -
    Ремень стрелковый + +
    Чехол + +



    Модификации:



    УРАЛ 6-2 с нерегулируемым гребнем приклада




    УРАЛ 6-2 с регулируемым гребнем приклада








         Спортивные винтовки Биатлон-7-3, Биатлон-7-3А, Биатлон-7-4, Биатлон-7-4А.




    Спортивные винтовки "Биатлон" предназначены для стрельбы в соревнованиях по биатлону на дистанции 50 м, винтовки "Биатлон-7-3", "Биатлон-7-ЗА" рекомендуются женщинам и юниорам, "Биатлон-7-4", "Биатлон-7-4А" - мужчинам.

    Все модели созданы на единой конструктивной базе и отличаются друг от друга размерами ложи и положением спускового крючка относительно рукоятки, а также в исполнении для "левши" и с предохранителем.

    Запирание канала ствола винтовок производится механизмом кривошипно-шатунного типа с вертикальными осями вращения, что позволяет производить быструю перезарядку без нарушения изготовки стрелка. Положение центра масс винтовок регулируется установкой или снятием балансировочных грузов.

    Для предохранения канала ствола, мушки и диоптрического прицела от загрязнения предусмотрены защитные крышки.

    Спусковой механизм позволяет регулировать усилие, характер спуска и ход спускового крючка без разборки винтовки. Он снабжен дополнительным устройством блокировки курка для проведения тренировочных стрельб "вхолостую".

    Для винтовок "Биатлон-7-ЗА" и "Биатлон-7-4А" применяется ствол фирмы "Anschutz".



    Конструкция ложи с регулируемым по длине прикладом за счет прокладок, наличия щеки, регулируемой в вертикальном и горизонтальном направлениях, позволяет выбрать наиболее удобную изготовку при стрельбе.

    В прикладе ложи имеется кассета для переноски запасных магазинов.

    Стрелковый ремень - быстросъемный, состоит из двух частей - петли и ремня. Плечевой ремень оригинальной конструкции - с пружинящими элементами.

    Винтовка комплектуется двумя видами магазинов: обычным - на пять патронов и магазином с крышкой для трех дополнительных патронов.

    Для стрельбы применяются патроны кольцевого воспламенения калибра 5,6 мм (. 22LR) с максимальным эксплуатационным давлением пороховых газов не более 180 МПа (1836 кгс/кв. см). Параметры канала ствола и патронника, а также узла запирания позволяют использовать патроны отечественного и иностранного производства.

                                                                                      Технические характеристики
      Биатлон-7-3
    Биатлон-7-3А
    Биатлон-7-4
    Биатлон-7-4А
    Калибр,мм 5,6 (.22LR) 5,6 (.22LR)
    Применяемый патрон 5,6 (.22LR) 5,6 (.22LR)
    Масса,кг 4 4,5
    Длина ствола, мм 500 500
    Пределы регулировки усилия спуска, кгс 0,5...1,0 0,5...1,0
    Вместимость магазина, шт. патронов 5 5
    Величина регулировки затылка приклада по длине, мм 30 20
    Величина регулировки щеки приклада, мм
    по вертикали
    по горизонтали
    7,5 6 7,5 6
    Величина регулировки рабочего хода спускового крючка, мм 2..4 2..4
    Габаритные размеры, мм 1035х90х290 1050х90х29










                                                                         Нож армейский




    Нож предназначен для поражения противника в рукопашном бою, выживания человека в экстремальных условиях и выполнения бытовых операций. Он представляет многофункциональную конструкцию, компактно вмещающую в себя следующие элементы: в полой рукоятке - пенал для комплекта жизнеобеспечения, чехол, состоящий из верхней и нижней пластмассовых ножен и основания шнура-линя, шарнирно соединенных между собой.



    Нож применяется как:
    - лагерный инструмент для сооружения укрытий, заготовки топлива, изготовления подручных средств, для сверления отверстий, долбления, распиловки дерева и металла, в качестве молотка и рычага с приложением усилия к середине рукоятки не более 100 кгс;
    - аварийно-спасательное снаряжение для резки строп и раскроя полотнища парашюта, проделывания отверстий в летательных аппаратах, перекусывания проволоки и электрокабелей, разрушения стекол машины;
    - холодное оружие.
    Его можно использовать для приготовления пищи и облегчения передвижения в труднопроходимых местах - в качестве альпенштока, в зарослях и как опору при преодолении препятствий.

                                                                                               Технтческие характеристики

    Масса в комплекте, кг 0,6
    Длина клинка, мм 160
    Ширина клинка, мм 30
    Длина шнура-линя, м 4
    Длина пилы, мм 100
    Габаритные размеры, мм 330 х 60 х 40

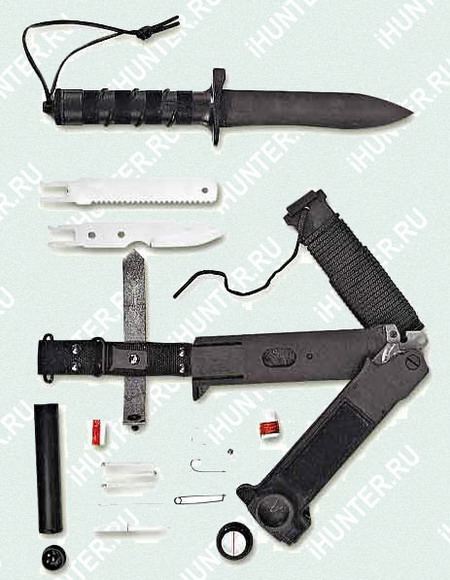

                                               Ножи для выживания НВ-1, НВ-1-01



    Ножи для выживания являются предметом охотничьего снаряжения, предназначенного для использования в условиях промысловой или спортивной охоты, а также для использования в тяжелых походных условиях, путешествиях и занятиях спортивным туризмом, в том числе водным и альпинизмом. Ножи отличаются друг от друга толщиной и формой клинка.

                                                                             В комплект жизнеобеспечения входят:

    леска капроновая рыболовная d 0,15...0,3 мм, м
    нитки, м
    игла для шитья вручную, шт.
    крючки рыболовные № 4, шт.
    крючки рыболовные № 8,5, шт.
    спички ветровые, шт.
    терка для спичек, шт
    грузило свинцовое "Дробинка", мм
    катушка для лески и ниток, шт.
    шило, шт.
    булавка, шт

    5
    3
    1
    3
    1
    3
    1
    4
    1
    1
    1



                                                                                      Технические характеристики
      НВ-1 НВ-1-01
    Длина клинка, мм 155 160
    Ширина клинка, мм 30 30
    Толщина клинка, мм 3 4
    Длина шнура-линя, м        4
    Длина пилы, мм      100
    Диаметр перекусываемой проволоки до, мм       3
    Масса в комплекте, кг max     0,75
    Габаритные размеры (в чехле), мм
    -длина
    -ширина

        330
         61






    Нож для выживания НВ-1-01









                                                Хозяйственно-бытовые ножи НО-5, НО-8


    Качество ножей, выпускаемых Ижевским оружейным заводом, традиционно отражено в ножах хозяйственно-бытового назначения НО-5 и НО-8.

    Ножи НО-5, НО-8 нескладные, с клинком, выполненным из высоколегированной стали.

    Рукоять ножа НО-5 изготовлена из ценных пород дерева, наконечник и гарда из бронзы, ножны - из кожи с декоративным теснением. Длина клинка 140 мм с двухсторонней клиновой заточкой, толщина - 2,4 мм.

    Нож НО-8, в отличие от НО-5, имеет одностороннюю бритвенную заточку клинка с длиной 127 мм. Клинок клиновидной формы с изменяющейся толщиной клинка от гарды. Рукоять ножа наборная из кожи или бересты, ножны - кожаные с пластмассовым вкладышем для клинка ножа.

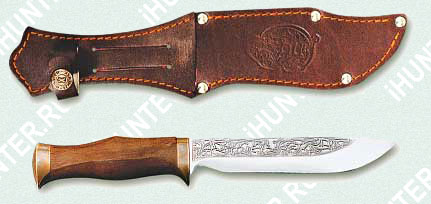

    Хозяйственно-бытовой нож НО-5

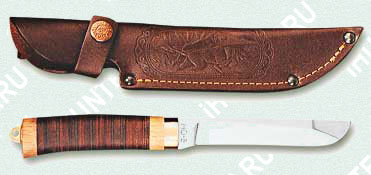

    Хозяйственно-бытовой нож НО-8






                                                  Паспорт охотничьего ружья МР-133



    1. ВВЕДЕНИЕ

         1.1 Приступая к эксплуатации ружья, внимательно изучите паспорт. Настоящий паспорт кратко знакомит с основными техническими характеристиками, устройством и правилами эксплуатации ружья.

         1.2 При покупке ружья требуйте заполнения паспорта: название и адрес торговой организации, продавшей ружье, дату продажи, штамп магазина и подпись продавца - иначе претензии предприятием не принимаются.

         1.3 Замечания по качеству и пожелания направляйте по адресу: 426063, г. Ижевск, ул. Промышленная, 8, ГП "Ижевский механический завод".



    Рисунок 1 - Внешний вид ружья МР-133

    2. НАЗНАЧЕНИЕ

         2.1 Ружье охотничье многозарядное модели МР-133 предназначено для любительской и промысловой охоты.

         2.2 Для стрельбы из ружья модели МР-133 с длиной патронника 89 мм могут применяться патроны 12 калибра отечественного и зарубежного производства с длиной гильзы от 70 до 89 мм, а с длиной патронника 76 мм - от 70 до 76 мм.


    3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

         3.1 Основные параметры и их значение приведены в таблице 1.

         Таблица 1

    Наименование параметра

    Значение параметра

    Материал ствола

    Сталь высококачественная ствольная

    Калибр

    12

    Длина ствола, мм

    540; 600; 700

    Длина патронника, мм

    89

    76

    Диаметр канала, номинальное значение, мм

    18,4

    Дульное сужение, номинальное значение, мм

    0,0; 0,5; 1,0

    Среднее значение максимального давления газов,
         развиваемых патронами при эксплуатации оружия,
         МПа (кгс/см), не более

    90 (918)

    Материал приклада и цевья

    Орех; бук; береза

    Вместимость магазина, шт. патронов

    3; 5*

    4; б*

    Масса ружья, кг, не более

    3,3

    Примечание - *Отличительной особенностью исполнения ружья
         с большей вместимостью магазина является то, что в этом ружье
         используется гайка ствола увеличенной длины.



    3.2 Кучность стрельбы проверена по мишени диаметром 750 мм на дистанции 35 метров охотничьими патронами "Магнум" с длиной гильзы 89 или 76 мм, снаряженными твердой дробью диаметром 2,5 мм (c7), и соответствует техническим условиям. Согласно техническим условиям кучность должна быть (см. таблицу 2):

         Таблица 2

    Длина ствола

    700

    600

    540

    Дульное сужение, мм

    1,0

    0,5

    0,0

    0,0

    Кучность, %, не менее

    50

    45

    35

    35








    4 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ

         4.1 Перечень сборочных единиц и деталей ружья указан в таблице 3.

         Таблица 3

    Обозначение
         на рисунке 2

    Наименование


         Количество

    1

    Сменный насадок

         4

    2

    Ствол

         1

    3

    Коробка

         1

    4

    Гайка

         1

    5

    Хомут антабки

         1

    6

    Кольцо антабки

         1

    7

    Винт

         1

    8

    Гайка-удлинитель

         1

    9

    Пружина удлинителя

         1

    10

    Переходник удлинителя

         1

    11

    Стакан

         1

    12

    Пружина магазина

         1

    13

    Стакан

         1

    14

    Трубка Магазина

         1

    15

    Трубка цевья

         1

    16

    Кольцо

         1

    17

    Цевье

         1

    18

    Гайка цевья

         1

    19

    Штифт

         2

    20

    Рама затворная

         1

    21

    Штифт вставки

         1

    22

    Пружина ползуна

         1

    23

    Толкатель

         1

    24

    Втулка

         1

    25

    Затвор

         1

    26

    Извлекатель

         1

    27

    Пружина извлекателя

         1

    28

    Гнеток извлекателя

         1

    29

    Гнеток выбрасывателя

         1

    30

    Пружина выбрасывателя

         1

    31

    Выбрасыватель

         1

    32

    Ось

         3

    33

    Шайба

         1

    34

    Пружина ударника

         1

    35

    Ударник

         1

    36

    Клин

         1

    37

    Основание ударно-спускового механизма

         1

    38

    Предохранитель

         1

    39

    Гнеток предохранителя

         1

    40

    Пружина предохранителя

         1

    41

    Штифт

         1

    42

    Спусковой крючок

         1

    43

    Гнеток спуска

         1

    44

    Пружина спуска

         1

    45

    Ось шептала

         2

    46

    Шептало

         1

    47

    Толкатель шептала

         1

    48

    Пружина шептала

         1

    49

    Штифт

         1

    50

    Курок

         1

    51

    Ось курка

         1

    52

    Лоток

         1

    53

    Серьга

         1

    54

    Ось

         1

    55

    Толкатель курка

         1

    56

    Боевая пружина

         1

    57

    Толкатель серьги

         1

    58

    Пружина лотка

         1

    59

    Задержка

         1

    60

    Ось с кольцом

         2

    61

    Штифт

         2

    62

    Перехватыватель

         1

    63

    Пружина перехватывателя

         1

    64

    Ось перехватывателя

         1

    65

    Кнопка перехватывателя

         1

    66

    Пружина кнопки перехватывателя

         1

    67

    Приклад

         1

    68

    Затыльник-амортизатор

         1

    69

    Шуруп

         2

    70

    Винт

         1

    71

    Шайба

         1

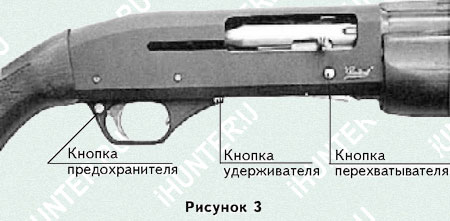

    Рисунок 3


    6 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

         6.1 Любое огнестрельное оружие, несмотря на наличие в нем различных предохранительных устройств, представляет собой известную опасность для жизни и здоровья людей при легкомысленном обращении с ним. Поэтому принимайте все меры предосторожности и помните, что пренебрежение правилами безопасности может привести к трагическим последствиям.

         6.2 Всегда считайте ружье заряженным и готовым к выстрелу.

         6.3 Не заряжайте ружье патронами с длиной гильзы более длины патронника, указанной на стволе, это может привести к разрыву ствола.

         6.4 При самостоятельном снаряжении патронов строго выполняйте рекомендации по навеске пороха, содержащиеся на фабричной упаковке пороха.

         Не применяйте смесь дымного и бездымного порохов!

         6.5 Не стреляйте патронами и порохами, хранившимися более 4 лет.

         6.6 Категорически запрещается применение любых неохотничьих порохов, т. к. это может привести к раздутиям и разрывам ствола.

         6.7 Запрещается спрессовывать заряд из бездымного охотничьего пороха,

         6.8 Не стреляйте пулей, диаметр тела которой больше диаметра канала ствола в зоне дульного сужения. Диаметр круглой пули должен быть на 0,2...0,3 мм меньше диаметра дульного сужения. Диаметр пули с наружными ребрами должен быть на 0,1...0,2 мм меньше диаметра канала ствола, а диаметр тела такой пули - на 0,8...1,0 мм меньше диаметра дульного сужения.

         Запрещается применение патронов, снаряженных пулей, если пуля выступает над торцем закатанной гильзы, во избежание инерционного накола капсюля впереди стоящего патрона в магазине.

         При самостоятельном снаряжении патронов тщательно закрепляйте пулю в патроне для предотвращения сдвига пули или выпадения ее из патрона в полость магазина при стрельбе.

         6.9 Следите за качеством снаряжения патронов, чтобы избежать местных, так называемых "горохообразных" раздутии.

         6.10 При сборке ружья после чистки, смазки проверяйте свободное перемещение в затворе и возврат ударника под действием пружины.

         Проверку производите на затворе с собранным клином, нажимая на задний торец ударника.

         6.11 ВНИМАНИЕ! При осечке производить перезаряжание ружья не ранее, чем через 30...40 сек.

         6.12 Перед разборкой ружья убедитесь в том, что ружье разряжено, поставлено на предохранитель и в магазине нет патронов.


    7. ПОРЯДОК РАБОТЫ С РУЖЬЕМ


         7.1 Постановка и снятие на предохранитель производится за счет выбора положения кнопки предохранителя (рисунок 3). Крайнее правое положение кнопки предохранителя соответствует положению "на предохранителе", крайнее левое положение - "снято с предохранителя".

         7.2 Порядок заряжания ружья. 7.2.1 Заряжание одним патроном:

         ВНИМАНИЕ!!! Не заряжайте ружье патронами с

         длиной гильзы более длины патронника, указанной на стволе, это

         может привести к разрыву ствола.

         - направьте ружье в безопасном направлении;

         - поставьте предохранитель в положение "на предохранителе";

         - отведите цевье в крайнее заднее положение, при взведенном курке необходимо предварительно нажать на кнопку задержки вверх (рисунок 3);

         - вложите один патрон на лоток через окно для выброса гильз;

         - нажмите кнопку перехватывателя (рисунок 3), после чего затвор при движении цевья вперед подаст

         патрон в патронник;

         - при необходимости производства выстрела снимите ружье с предохранителя. Ружье готово для выстрела.

         7.2.2 Заряжание патронника и магазина:

         - направьте ружье в безопасном направлении;

         - поставьте предохранитель в положение "на предохранителе";

         - отведите цевье в крайнее заднее положение, при взведенном курке необходимо предварительно нажать на кнопку задержки вверх;

         - вложите один патрон через окно для выброса гильз;

         - нажмите кнопку перехватывателя, после чего затвор при движении цевья вперед подаст патрон в патронник;

         - следующий патрон вложите в трубку магазина через нижнее окно, предварительно отжав вверх лоток. Патрон вкладывайте полностью, нажимая пружину магазина до удержания его перехватывателем;

         - таким же образом вставляйте остальные патроны до заполнения магазина;

         - при необходимости производства выстрела ружье снимите с предохранителя. Ружье готово для выстрела.

         7.3 По окончании стрельбы:

         - ружье поставьте на предохранитель;

         - проверьте, не осталось ли патронов в коробке, патроннике или магазине.

         7.4 Порядок разряжания ружья:

         - направьте ружье в безопасном направлении;

         - поставьте предохранитель в положение "на предохранителе";

         - отведите назад затвор через цевье, нажав и удерживая кнопку задержки, и извлеките патрон из патронника;

         - перемещайте цевье в крайние положения, пока не израсходуйся все патроны;

         - проверьте патронник и магазин на отсутствие патронов в них.

    8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

         8.1 Правильное обращение и своевременное техническое обслуживание повышает срок службы и гарантирует надежную работу ружья. Не следует, если в этом нет необходимости, производить полную разборку ружья.

         8.2 Для обеспечения необходимого ухода (чистка, смазка, осмотр) производится неполная разборка ружья, для чего необходимо (см. рисунок 2):

         - отвинтить гайку ствола 4;

         ВНИМАНИЕ! В исполнении ружья с увеличенной вместимостью магазина (с гайкой-удлинителем 8) отсутствует стакан 11 и при отвинчивании гайки ствола необходимо придерживать ее во избежание вылета-ния пружины магазина 12;

         - цевье переместить назад на половину длины хода и отделить ствол от коробки;

         - осторожно двигая цевье вперед, достать затвор с клином;

         - отделить клин 36 от затвора 25;

         - снять УСМ, выбив из коробки, два штифта 61, удерживающие основание УСМ в коробке;

         8.3 Полная разборка ружья:

         - провести неполную разборку ружья;

         - отделить приклад 67, для этого необходимо, отвернув шурупы 69, отделить затыльник-амортизатор 68 и отвернуть стяжной винт приклада 70;

         - разобрать УСМ, для чего:

         1) спустить курок с боевого взвода, желательно без удара в крайнем переднем положении;

         2) выбить выколоткой оси курка 51, шептала 45, спускового крючка 45, задержки 60;

         3) выбить штифт предохранителя 41 и отделить предохранитель 38;

         - разобрать затвор, для чего необходимо:

         1) выбить оси извлекателя, выбрасывателя, ударника 32.

         ВНИМАНИЕ! Оси извлекателя и выбрасывателя выбиваются только снизу вверх

         2) снять ударник 35, пружину 34 и шайбу 33;

         - выбить ось перехваты вателя 64 и снять перехва-тыватель 62 с пружиной 63, кнопкой перехватывателя 65 и пружиной кнопки перехватывателя 66;

         - для снятия пружины трубчатого магазина и по-давателя нажать выступы пластмассовой заглушки 11 через боковые отверстия в трубке магазина, при этом необходимо обязательно придерживать заглушку от вылета под действием пружины магазина 12.

         8.4 Сборка ружья производится в обратном порядке.

         После полной разборки:

         - производится сборка трубчатого магазина;

         - устанавливается в коробку перехватыватель;

         - производится сборка затвора;

         - производится сборка ударно-спускового механизма;

         - устанавливается приклад и затыльник приклада. Соединение приклада с коробкой должно быть прочным, без качки.

         После неполной разборки:

         - производится постановка клина в затвор. ВНИМАНИЕ! Ограничительная шайба 33 пружины ударника должна попасть в соответствующую выемку

         клина;

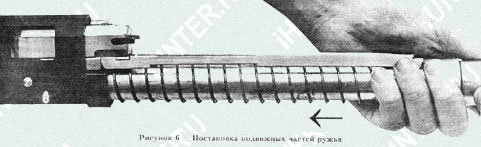

         - производится постановка подвижных частей на

         ружье. При постановке подвижных частей на ружье затвор с клином, цевье в сборе должны быть собраны в один узел. В таком положении затвор с клином и затворной рамой вводятся в коробку, а цевье одновременно на трубку магазина.

         Затвор с клином и затворной рамой удобнее вставлять в коробку в горизонтальном положении ружья, при этом клин должен быть опущен и не препятствовать продвижению затвора назад;

         - установить ствол в коробку.

         При этом необходимо;

         1) отвести назад цевье примерно на половину хода;

         2) вставить ствол в коробку;

         3) завернуть гайку ствола;

         - установить УСМ, при этом необходимо:

         1) отвести цевье назад и, нажав на кнопку перехватывателя, осторожно перевести цевье в переднее положение;

         2) взвести курок 50;

         3) поставить УСМ. При сборке ружья не рекомендуется применять больших усилий или принудительно забивать подвижные и съемные детали во избежание надиров, царапин, смятий.

         8.5 Чистка и смазка.

         8.5.1 Ружье всегда должно быть вычищено и слегка смазано. Для чистки применяйте чистый протирочный материал. Чистку производите сразу после стрельбы или в течение не более одних суток после стрельбы. В зимнее время перед чисткой ружье должно 2-3 часа находиться в отапливаемом помещении.

         8.5.2 Для чистки канала ствола необходимо:

         - смазать поверхность канала ствола ружейным

         маслом;

         - протереть канал и патронник протирочным материалом;

         - для полного удаления нагара и освинцовки можно процесс смазки и протирки канала повторить несколько раз. Для снятия сильной освинцовки можно применять сетку или щетку из тонкой латунной проволоки, навинченной на шомпол и густо смазанной ружейной смазкой.

         8.5.3 Смазку деталей ружья производить тонким слоем, особенно при эксплуатации ружья при отрицательной температуре во избежание загустевания смазки. Также должны быть смазаны направляющие пазы для затворной рамы в коробке ружья, а также наружная поверхность трубки подствольного магазина.


    9. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

         9.1 Продолжительность службы и безотказность ружья в значительной степени зависят от умелого и заботливого обращения с ним.

         9.2 Не стреляйте из ружья одними капсюлями без пороха, так как продукты сгорания взрывчатой смеси капсюлей портят каналы стволов.

         9.3 Не применяйте патронов, туго входящих в патронники: это может привести к тугому извлечению стрелянной гильзы.

         9.4 Не производите холостых спусков курков - это снижает живучесть ударников и их пружин. В случае необходимости имитировать выстрел, вставляйте в патронник гильзы с использованными капсюлями.

         9.5 Не допускайте ударов по стволам ружья - это может привести к появлению вмятин.

         9.6 Винт, крепящий приклад к коробке, в процессе стрельбы, особенно в начальный период эксплуатации ружья, периодически подтягивайте, чтобы не было , качки приклада.

         9.7 При одновременной разборке нескольких изделий не допускайте перепутывания клина и затвора - они не взаимозаменяемы.







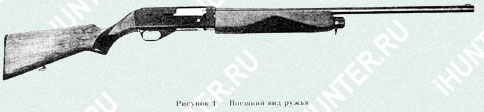

                                              Паспорт охотничьего ружья МР-151


    1. ВВЕДЕНИЕ

         1.1. Приступая к эксплуатации ружья, внимательно изучите паспорт. Настоящий паспорт кратко знакомит с основными техническими характеристиками, устройством и правилами эксплуатации ружья.
         1.2. При покупке ружья требуйте заполнения паспорта: название и адрес торговой организации, продавшей ружье, дату продажи, штамп магазина и подпись продавца - иначе претензии предприятием не принимаются.
         1.3. Замечания по качеству и пожелания направляйте по адресу: 426063, г. Ижевск, ул. Промышленная, 8, ГП "Ижевский механический завод".

    2. НАЗНАЧЕНИЕ
         2.1. Ружье охотничье самозарядное модели МР-151 предназначено для любительской и промысловой охоты.
         2.2. Для стрельбы могут применяться патроны 12 калибра отечественного и зарубежного производства с длиной гильзы 70 мм и меньше.







    3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
         3.1 Основные параметры и их значения приведены в таблице 1.

    Наименование параметра

    Значение параметра

    Материал ствола

    Сталь высококачественная ствольная

    Калибр

         12

         Длина ствола, мм

         600; 700: 750

         Длина патронника, мм

         70

         Диаметр канала, номинальное значение, мм

         18,4

         Дульное сужение, номинальное значение, мм

         0,0; 0,5; 1,0

         Среднее значение максимального давления газов, развиваемых патронами при эксплуатации оружия, МПа (кгс/см2), нс более

         65 (663)

         Материал приклада и цевья

         Орех, бук, береза

         Масса ружья, кг, нс более

         3, 5 3, 6

         Вместимость магазина, шт. патронов

         4 7



    3.2. Кучность стрельбы проверена по мишени диаметром 750 мм на дистанции 35 метров охотничьими патронами по ГОСТ 7840-78 или ГОСТ 23569-79 твердой дробью диаметром 2,5 мм (c7) и соответствует техническим условиям. Согласно техническим условиям кучность должна быть (см. таблицу 2):

    Длина ствола

    750

    700

    600

    Дульное сужение, мм

    1,0

    0,5

    1,0

    0,5

    0,0

    Кучность, %, нс менее

    60

    50

    60

    50

    30





    4 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ
         4.1 Перечень сборочных единиц и деталей ружья указан в таблице 3.


    Обозначение на рисунке 2

    Наименование

    Количество

    1

    Ствол

    1

    2

    Сменный насадок

    2

    3

    Коробка

    1

    4

    Трубка магазина

    1

    5

    Стакан

    1

    6

    Пружина магазина

    1

    7

    Стакан

    1

    8

    Гайка

    1

    9

    Хомут антабки

    1

    10

    Кольцо антабки

    1

    11

    Ось

    1

    12

    Втулка регулятора

    1

    13

    Полукольцо

    2

    14

    Кольцо регулятора

    1

    15

    Затвор

    1

    16

    Ударник

    1

    17

    Пружина ударника

    1

    18

    Шайба

    1

    19

    Извлекатель

    1

    20

    Пружина извлекателя

    1

    21

    Гнеток извлекателя

    1

    22

    Ось

    1

    23

    Клип

    1

    24

    Выбрасыватель

    1

    25

    Пружина выбрасывателя

    1

    26

    Гнеток выбрасывателя

    1

    27

    Пружина рукоятки

    1

    28

    Гнеток рукоятки

    1

    29

    Рукоятка

    1

    30

    Ползун

    1

    31

    Тяга

    1

    32

    Кольцо

    1

    33

    Пружина возвратная

    1

    34

    Поршень

    1

    35

    Кольцо-обтюратор

    1

    36

    Основание ударно-спускового механизма

    1

    37

    Лоток с серьгой

    1

    38

    Курок

    1

    39

    Шептало

    1

    40

    Спусковой крючок с толкателем

    1

    41

    Предохранитель

    1

    42

    Задержка

    1

    43

    Ось

    2

    44

    Ось курка

    1

    45

    Стакан

    1

    46

    Боевая пружина

    1

    47

    Гнеток шептала

    1

    48

    Пружина шептала

    1

    49

    Гнеток предохранителя

    1

    50

    Пружина предохранителя

    1

    51

    Ось с кольцом

    2

    52

    Штифт

    2

    53

    Пружина лотка

    1

    54

    Ось перехватывателя

    1

    55

    Перехватыватель

    1

    56

    Кнопка перехватыватсля

    1

    57

    Пружина кнопки перехватывателя

    1

    58

    Пружина перехватывателя

    1

    59

    Цевье

    1

    60

    Корпус фиксатора

    1

    61

    Фиксатор

    1

    62

    Пружина фиксатора

    1

    63

    Втулка

    1

    64

    Приклад собранный

    1


    4.2 Комплектность согласно таблице 4.

    Наименование

    Количество

    Ружье

    1

    Ударник (ЗИП)

    1

    Коробка упаковочная

    1

    Паспорт

    1

    Сменные дульные насадки *:



    - С (0,0 мм)

    1

    - 1С (0,25 мм)

    1

    - М (0,5 мм)

    1

    - IM (0,75 мм)

    1

    - F (1,00 мм)

    1

    Ключ

    1

    Коробка для насадков

    1

    * Примечание - Исполнения ружей со сменными дульными насадками изготавливаются по специальным заказам. При поставке один из насадков ввернут в ствол.



    5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
         5.1. Ружье охотничье самозарядное МР-151 состоит из следующих основных узлов:
         · ствола с газовой камерой и регулятором скорости отката подвижных частей;
         · коробки с подствольным магазином и перехватывателем;
         · подвижной системы ружья, в которую входят кольцо-обтюратор, поршень, тяга, ползун, клин, затвор с рукояткой перезаряжания;
         · возвратной пружины;
         · ударно-спускового механизма (У СМ);
         · приклада;
         · цевья.
         5.2. Для повышения коррозионной стойкости канал и патронник ствола, а также детали газового двигателя (поршень, газовая камера, кольцо-обтюратор, втулка переключателя) хромированы.
         5.3. Работа механизма перезаряжания ружья производится автоматически за счет энергии пороховых газов, отводимых через газовый двигатель, расположенный на стволе, а также за счет энергии возвратной пружины, расположенной на трубке магазина.
         5.4. Регулятор скорости отката подвижных частей смонтирован в газовой камере и состоит из втулки регулятора 12, стопорных полуколец 13 и кольца регулятора 14. Регулятор скорости позволяет применять патроны с различными характеристиками, а также компенсировать влияние температурных условий эксплуатации ружья - за счет обеспечения возможности выбора наиболее оптимальной скорости отката подвижных частей. Регулятор скорости имеет 5 позиций, из которых наименьшие скорости отката даст положение регулятора в позиции 1, а наибольшие скорости положение регулятора в позиции 5, остальные позиции промежуточные с нарастанием скорости от позиции 1 к позиции 5. Установка конкретной позиции регулятора производится путем совмещения бокового паза на кольце регулятора с цифрой данной позиции на газовой камере.
         5.5. Затвор продольно скользящий, запирание ствола осуществляется боевым упором клина, рас-положенного в затворе и поднимающегося в крайнем переднем положении при помощи ползуна. Боевой упор клина входит в соответствующую выемку в муфте ствола.
         5.6. Ударноспусковой механизм смонтирован на отдельном основании и позволяет производить только одиночные выстрелы.
         5.7. Ружье имеет кнопочный предохранитель, расположенный в корпусе ударноспускового механизма (см. рисунок 3).



    5.8. Ружье имеет механизм задержки затвора в заднем положении при израсходовании патронов.

    5.9. Механизмы ружья работают следующим образом:
         · при производстве выстрела под действием пороховых газов начинается движение назад поршня с ползуном и производится отпирание капала ствола за счет действия ползуна на клин; в дальнейшем происходит совместный откат всей подвижной системы: поршня, тяги, ползуна, клина, затвора;
         · при ходе назад откатных частей происходит извлечение гильзы (или пестреляного патрона) из патронника, удаление гильзы за пределы коробки, взведение курка, подача патрона из магазина на лоток;
         · при ходе вперед подвижной системы под действием возвратной пружины производится подъем лотка с патроном и досылание патрона в патронник;
         · при приходе затвора в переднее положение производится запирание канала ствола путем поднятия клина в выемку муфты за счет дальнейшего движения ползуна вперед. Ружье готово для следующего выстрела;
         · при израсходовапии патронов в магазине, после выстрела последним патроном, затвор должен остановиться на затворной задержке.

    6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
         6.1. Любое огнестрельное оружие, несмотря на наличие в нем различных предохранительных устройств, представляет собой известную опасность для жизни и здоровья людей при легкомысленном обращении с ним. Поэтому принимайте все меры предосторожности и помните, что пренебрежение правилами безопасности может привести к трагическим последствиям.
         6.2 Всегда считайте ружье заряженным и готовым к выстрелу.
         6.3 При самостоятельном снаряжении патронов строго выполняйте рекомендации по навеске пороха, содержащиеся на фабричной упаковке пороха.
         Не применяйте смесь дымного и бездымного пороха!
         6.4. Не стреляйте патронами и порохами, хранившимися более 4 лет.
         6.5. Категорически запрещается применение любых не охотничьих порохов, т. к. это может привести к раздутиям и разрывам ствола.
         6.6. Запрещается спрессовывать заряд из бездымного охотничьего пороха.
         6.7. Не стреляйте пулей, диаметр тела которой больше диаметра канала ствола в зоне дульного сужения. Диаметр круглой пули должен быть на 0,2... 0,3 мм меньше диаметра дульного сужения. Диаметр пули с наружными ребрами должен быть на 0,1 ...0,2 мм меньше диаметра канала ствола, а диаметр тела такой пули - на 0,8... 1,0 мм меньше диаметра дульного сужения. Запрещается применение патронов, снаряженных пулей, если пуля выступает над торцом закатанной гильзы, во избежание инерционного накала капсюля впереди стоящего патрона в магазине. При самостоятельном снаряжении патронов тщательно закрепляйте пулю в патроне для предотвращения сдвига пули или выпадения ее из патрона в полость магазина при стрельбе.
         6.8. Следите за качеством снаряжения патронов, чтобы избежать местных, так называемых "горохообразных" раздутии.
         6.9. При сборке ружья после чистки, смазки проверяйте свободное перемещение в затворе и возврат ударника под действием пружины.
         Проверку производите на затворе с собранным клином, нажимая на задний торец ударника.
         6.10. Внимание! При осечке производить перезаряжание ружья не ранее, чем через 30...40 с.
         6.11. Перед разборкой ружья убедитесь в том, что ружье разряжено, поставлено на предохранитель и в магазине нет патронов.
         6.12. При обращении с ружьем в процессе разборки, сборки, заряжания и разряжения будьте внимательны - не подставляйте руку под движущиеся детали ружья, особенно после нажатия кнопки задержки затвора - кнопки псрехватывателя.

    7 ПОРЯДОК РАБОТЫ С РУЖЬЕМ
         7.1. Постановка и снятие на предохранитель производится за счет выбора положения кнопки предохранителя. Крайнее правое положение кнопки предохранителя соответствует положению "на предохранителе", крайнее левое положение - "снято с предохранителя".
         7.2. Порядок заряжания ружья.
         7.2.1. Заряжание одним патроном:
         · направьте ружье в безопасном направлении;
         · поставьте предохранитель в положение "на предохранителе";
         · отведите затвор в заднее положение до постановки на задержку затвора;
         · вложите один патрон на лоток через окно для выброса гильз;
         · уберите руку от зоны окна для выброса гильз и зоны движения рукоятки затвора;
         · нажмите кнопку затворной задержки (рисунок 3), после чего затвор под действием возвратной пружины подаст патрон в патронник;
         · при необходимости производства выстрела снимите ружье с предохранителя.
         Ружье готово для выстрела.
         После производства выстрела затвор останется на затворной задержке.
         7.2.2 Заряжание патронника и магазина:
         · направьте ружье в безопасном направлении;
         · поставьте предохранитель в положение "на предохранителе";
         · отведите затвор в заднее положение до постановки на затворную задержку;
         · вложите один патрон через окно для выброса гильз;
         · уберите руку подальше от зоны окна для выброса гильз и зоны движения рукоятки затвора;
         · нажмите кнопку затворной задержки, после чего затвор под действием возвратной пружины подаст патрон в патронник;
         · следующий патрон вложите в трубку магазина через нижнее окно, предварительно отжав вверх лоток. Патрон вкладывайте полностью, нажимая пружину магазина до удержания его перехватывателем;
         · таким же образом вставляйте остальные патроны до заполнения магазина;
         · при необходимости производства выстрела ружье снимите с предохранителя. Ружье готово для выстрела.
         7.3 По окончании стрельбы:
         · ружье поставьте на предохранитель;
         · проверьте, не осталось ли патронов в коробке, патроннике или магазине.
         7.4 Порядок разряжания ружья:
         · направьте ружье в безопасном направлении;
         · поставьте предохранитель в положение "на предохранителе";
         · отведите назад затвор через рукоятку и извлеките патрон из патронника;
         · закрывайте и открывайте затвор, пока не израсходуются все патроны;
         · проверьте патронник и магазин на отсутствие патронов в них.
         7.5 Регулятор скорости подвижных частей должен находиться в позиции, указанной в паспорте. Это оптимальная позиция регулятора, которая обеспечивает надежную и долговечную работу ружья на большинстве выпускаемых патронов отечественного и импортного производства.
         В случае применения патронов с недостаточной для нормальной работы автоматики энергетикой (наличие не откатов и не отражение или вялое отражение стреляной гильзы) необходимо повернуть регулятор в позицию, обеспечивающую больше поступления газа в камеру. Например, при позиции регулятора "3" происходит неполный откат подвижной части, то регулятор нужно повернуть в позицию "4", при этом скорость подвижных частей должна увеличиться.
         В случае применения патронов с повышенной энергетикой, необходимо повернуть регулятор в позицию, обеспечивающую меньше поступления газа в газовую камеру и снижение скоростей отката до приемлемых. Например, при позиции регулятора "5" скорость подвижных частей больше оптимальных, что косвенно можно оценить по дальности экстракции стреляных гильз (более 1,5-2 м), появлению единичных отказов в подаче патронов, таких как пропуск патрона или подача двух патронов. В данном случае регулятор необходимо повернуть в позицию "4" или "З".

    8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
         8.1. Правильное обращение и своевременное техническое обслуживание повышает срок службы и гарантирует надежную работу ружья.
         Не следует, если в этом нет необходимости, производить полную разборку ружья.
         8.2. Для обеспечения необходимого ухода (чистка, смазка, осмотр) производится неполная разборка ружья, для чего необходимо (см. рисунок 2):
         · отвинтить гайку ствола 8, предварительно утопив подпружиненный фиксатор гайки 61, находящийся на переднем торце цевья;
         · снять цевье 59;
         · затвор переместить назад с помощью рукоятки на 10-20 мм и отделить ствол от коробки;
         · снять УСМ, выбив из коробки две оси 52, удерживающие У СМ;
         · снять рукоятку перезаряжания, для чего необходимо:
         1) рукой через поршень 34 отвести затвор немного назад;

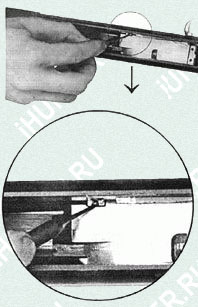

         2) выколоткой нажать и сдвинуть вперед задний конец стебля рукоятки перезаряжания 29, находящийся в пазу затвора снизу (см. рисунок 4);



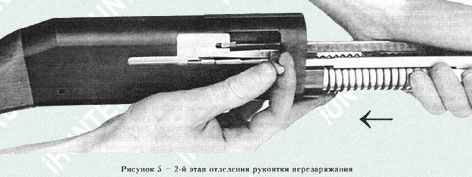

    3) удерживая рукоятку перезаряжания двигать затвор через поршень в заднее положение, при этом стебель рукоятки перезаряжапия выйдет из паза затвора и соответственно коробки (см. рисунок 5);



    · снять с ружья кольцо-обтюратор 35, поршень, тягу 31, ползун 30, затвор с клином 23, возвратную пружину 33, кольцо 32.

         ВНИМАНИЕ! Кольцо-обтюратор при снятии ствола может остаться в газовой камере;
         · разобрать узел регулятора скорости, предварительно запомнив позицию, которую занимал регулятор скорости перед разборкой. Для разборки необходимо:
         1) снять кольцо регулятора скорости 14, совместив паз кольца с выступом па газовой камере;
         2) спять полукольца 13, фиксирующие втулку регулятора скорости;
         3) спять втулку регулятора скорости 12, вытолкнув ее назад через газовую камеру.
         8.3 Полная разборка ружья:
         · пронести неполную разборку ружья;
         · отделить приклад 64, отвернув винты затыльника и стяжной иннт нрнклада;
         · разобрать УСМ, для чего:
         1) спустить курок с боевого взвода, желательно без удара в крайнем переднем положении;
         2) выбить выколоткой ось курка 44, оси шептала и спускового крючка 43, ось задержки 51;
         3) выбить кнопку предохранителя 41 вправо;
         4) выбить ось лотка с серьгой 51;
         · разобрать затвор, для чего необходимо:
         1) выбить штифты ударника, извлекателя, выбрасывателя 22.
         ВНИМАНИЕ! Штифты извлекателя и выбрасывателя выбиваются только снизу вверх;
         2) снять ударник с пружиной 16 и 17;
         3) снять клин 23;
         · выбить ось перехватывателя 54 и снять перехватыватель 55 с пружиной 58, кнопкой задержки 56 и пружиной кнопки задержки 57;
         · для снятия пружины трубчатого магазина и подавателя нажать выступы пластмассовой заглушки 7 через боковые отверстия в трубке магазина, при этом необходимо обязательно придерживать заглушку от вылета под действием пружины магазина 6.
         8.4 Сборка ружья производится в обратном порядке. После полной разборки:
         · производится сборка трубчатого магазина;
         · устанавливается в коробку перехватыватель;
         · производится сборка затвора. При сборке затвора необходимо выполнять следующие условия:
         1) вставьте клин в затвор;
         2) вставьте ограничительную шайбу 18 пружины ударника в соответствующую выемку клина;
         3) вставьте в затвор ударник с пружиной, при этом ударник должен проходить через ограничительную шайбу;
         4) забейте в затвор штифт ударника, предварительно совместив выемку ударника с отверстием под штифт в затворе:
         · производится сборка ударно-спускового механизма;
         · устанавливается приклад и затыльник приклада. Соединение приклада с коробкой должно быть прочным, без качки.
         После неполной разборки:
         · производится сборка узла регулятора скорости на стволе, при этом позиция регулятора скорости устанавливается та же, которая была до разборки;
         · устанавливается на трубку магазина кольцо кольцевой проточкой вперед и возвратная пружина;
         · производится постановка подвижных частей на ружье. При постановке подвижных частей на ружье затвор с клином и ползун должны быть собраны в один узел, а тяга сцеплена с соответствующими выступами ползуна и поршня. В таком положении затвор с клином и ползуном вводятся в коробку, а поршень одновременно на трубку магазина (см. рисунок 6)



    Перед продвижением затвора в коробку следует обращать внимание, правильно ли расположены уступы кольца 32 на трубке магазина и не препятствует ли оно продвижению тяги.
         Затвор с клином и ползуном удобнее вставлять в коробку в горизонтальном положении ружья, при этом клин должен быть опущен и не должен препятствовать продвижению затвора назад;
         · после установки затвора в коробку (до установки ствола) необходимо поставить рукоятку перезаряжания затвора, при этом должна быть следующая последовательность действий:
         1) отвести затвор в заднее положение рукой через поршень;
         2) ввести в паз затвора стебель рукоятки перезаряжания;
         3) перевести затвор в переднее положение, придерживая поршень рукой, предварительно нажав кнопку перехватывателя 56;
         4) выколоткой нажать гнсток рукоятки перезаряжания 28, расположенный в затворе снизу, после чего ползун и затвор под действием возвратной пружины должны продвинуться вперед, а рукоятка зафиксироваться в гнезде;
         · установить на трубку магазина кольцо-обтюратор;
         · установить ствол в коробку. При этом необходимо:
         1) отвести назад затвор примерно на половину хода;
         2) вставить ствол в коробку;
         3) отпустить затвор в переднее положение, придерживая ствол;
         · установить цевье;
         · завернуть гайку ствола, предварительно утопив подпружиненный фиксатор гайки;
         · установить УСМ, при этом необходимо:
         1) отвести затвор назад и нажав па кнопку перехватывателя осторожно перевести затвор в переднее положение;
         2) взвести курок 38;
         3) поставить УСМ.
         При сборке ружья не рекомендуется применять больших усилий или принудительно забивать подвижные и съемные детали во избежание надиров, царапин, вмятин.
         8.5. Чистка и смазка.
         8.5.1. Ружье всегда должно быть вычищено и слегка смазано. Для чистки применяйте чистый протирочный материал.
         Чистку производите сразу после стрельбы или в течение не более одних суток после стрельбы. В зимнее время перед чисткой ружье должно 2-3 часа находиться в отапливаемом помещении.
         8.5.2. Для чистки канала ствола необходимо:
         · смазать поверхность канала ствола оружейным маслом;
         · протереть канал и патронник протирочным материалом;
         · для полного удаления нагара и освинцовки можно процесс смазки и протирки канала повторить несколько раз.
         Для снятия сильной освинцовки можно применять сетку или щетку из тонкой латунной проволоки, навинченной на шомпол и густо смазанной ружейной смазкой.
         8.5.3. При чистке ружья необходимо удалять нагар с деталей газовой камеры: из полости газовой камеры, с поршня, кольца-обтюратора, втулки регулятора скорости, с поверхности трубки магазина.
         Для чистки от нагара применять ружейное масло или специальные жидкости для снятия нагара.
         Не допускается применение для чистки от нагара образивных материалов или металлических предметов, кроме латунной или стальной сетки.
         8.5.4. Смазку деталей ружья производить тонким слоем, особенно при эксплуатации ружья при отрицательной температуре во избежание загустевания смазки. Также должны быть смазаны направляющие пазы для ползуна в коробке ружья, а также наружная поверхность трубки подствольного магазина.
         8.5.5. Детали газового двигателя, а также трубка подствольного магазина в зоне газовой камеры должны только протираться после чистки.
         Шарик, расположенный в корпусе газовой камеры, являющийся фиксатором поворота втулки регулятора, необходимо смазывать каплей масла.

    9 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
         9.1. Продолжительность службы и безотказность ружья в значительной степени зависят от умелого и заботливого обращения с ним.
         9.2. Не стреляйте из ружья одними капсюлями без пороха, так как продукты сгорания взрывчатой смеси капсюлей портят каналы стволов.
         9.3. Не применяйте патронов, туго входящих в патронники: это может привести к отказу автоматики ружья.
         9.4. Не производите холостых спусков курков - это снижает живучесть ударников и их пружин. В случае необходимости имитировать выстрел, вставляйте в патронник гильзы с использованными капсюлями.
         9.5. Не допускайте ударов по стволам ружья - это может привести к появлению вмятин.
         9.6. Винт, крепящий приклад к коробке, в процессе стрельбы, особенно в начальный период эксплуатации ружья, периодически подтягивайте, чтобы не было качки приклада.
         9.7. При одновременной разборке нескольких изделий не допускайте перепутывания клина и затвора - они не взаимозаменяемы.
         9.8. При выборе патронов предпочтительными для применения являются патроны с пластмассовой гильзой.











                                                 ПАСПОРТ ОХОТНИЧЬЕГО РУЖЬЯ МР-153

    1 ОБЩИЕ УКАЗАНИЯ

    ВНИМАНИЕ!

    ПЕРЕД ЭКСПЛУАТАЦИЕЙ РУЖЬЯ ОБЯЗАТЕЛЬНО ОЗНАКОМЬТЕСЬ С НАСТОЯЩИМ ПАСПОРТОМ НА РУЖЬЕ!

    ПОМНИТЕ! ЛЮБОЕ ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ ПРЕДСТАВЛЯЕТ СОБОЙ ОПАСНОСТЬ ДЛЯ ЖИЗНИ И ЗДОРОВЬЯ ЛЮДЕЙ ПРИ ЛЕГКОМЫСЛЕННОМ ОБРАЩЕНИИ С НИМ. ОСОБО ИЗУЧИТЕ И ВЫПОЛНЯЙТЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ РУЖЬЯ, СОДЕРЖАЩИЕСЯ В РАЗДЕЛАХ 6.1, 6.2 и 6.4 НАСТОЯЩЕГО ПАСПОРТА.

    1.1  Приступая к эксплуатации ружья, внимательно изучите паспорт. Настоящий паспорт кратко знакомит с основными техническими характеристиками, устройством и правилами эксплуатации ружья.

    1.2  В связи с постоянной работой по совершенствованию ружья, повышающей его надежность и улучшающей эксплуатационные свойства, в конструкцию могут быть внесены изменения, не отраженные в настоящем паспорте.

    1.3  При покупке ружья требуйте заполнения паспорта с указанием названия и адреса торговой организации, продавшей ружье, даты продажи, штампа магазина и подписи продавца.

    1.4  Информация об изготовителе

    1.4.1  Ружье МР-153 изготовлено Федеральным государственным унитарным предприятием "Ижевский механический завод".

    1.4.2  Адрес изготовителя: 426063, Россия, г. Ижевск, ул. Промышленная, 8, Федеральное государственное унитарное предприятие "Ижевский механический завод".

    1.4.3 Федеральному государственному унитарному предприятию "Ижевский механический завод" выдана лицензия № 10-1-33-99 (регистрационный номер 125-1) от 06.12.99 на производство служебного и гражданского оружия со сроком действия до 16.10.2007, лицензия выдана Российским Агентством по обычным вооружениям, адрес: 125818, г. Москва, ул. Тверская-Ямская, д. 1-3



    2 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

    2.1 Назначение и исполнения ружья МР-153

    2.1.1   Ружье охотничье самозарядное МР-153 предназначено для различных видов охоты, занятий спортом, для самообороны граждан и защиты их имущества.

    2.1.2  В зависимости от длины патронника ружье МР-153 имеет два исполнения:

    -  с длиной патронника 89 мм;

    -  с длиной патронника 76 мм.

    2.1.3  Для стрельбы из ружья МР-153 с длиной патронника 89 мм могут применяться патроны 12 калибра с длиной гильзы от 70 до 89 мм, а с длиной патронника 76 мм - от 70 до 76 мм.

    Не используйте патроны с металлической гильзой.

    2.1.4  В зависимости от конструкции и размеров дульных сужений, ружье имеет три исполнения:

    - с постоянным дульным сужением;

    -  со сменными дульными сужениями для свинцовой дроби (маркировка сужений "Lead");

    - со сменными дульными сужениями для стальной дроби (маркировка сужений "Steel").

    Ружье со сменными дульными сужениями на стволе имеет маркировку "Mob".

    Ружье, предназначенное для стрельбы стальной дробью, на стволе имеет клеймо согласно рисунку 7.

    2.2  Ружье охотничье самозарядное МР-153 соответствует ТУ 7186-028-07539044-98, ГОСТ Р 50529-93, криминалистическим требованиям МВД России и признано годным для эксплуатации.

    Ружье охотничье самозарядное МР-153 сертифицировано на соответствие требованиям безопасности:

    сертификат для калибра 12x76 - РОСС RU.M>K03.B00546, срок действия с 13.02.2003 по 12.02.2006;

    -   сертификат для калибра 12x89 - РОСС RU.M>K03.B00001, срок действия с 21.04.2003 по 20.04.2006.

    Сертификаты выданы Органом по сертификации гражданского и служебного оружия и патронов к нему Удмуртского ЦСМ, регистрационный номер POCC RU.0001.11MЖ03.

    2.3   Устройство  и  принцип  работы

    2.3.1 Ружье МР-153 состоит из следующих основных узлов:

    -  ствола с газовой камерой и регулятором скорости отката подвижных частей;

    - коробки с подствольным магазином и перехва-тывателем;

    -  подвижной системы ружья, в которую входят поршень, тяга в сборе, рукоятка перезаряжания и затвор в сборе с клином:

    -  возвратной пружины;

    - ударно-спускового механизма (УСМ);

    -  приклада;

    -  цевья.

    2.3.2  Для повышения коррозионной стойкости канал и патронник ствола, а также детали газового двигателя (поршень, газовая камера) хромированы, а клапан изготовлен из нержавеющей стали.

    2.3.3  Работа механизма перезаряжания ружья производится автоматически за счет энергии пороховых газов, отводимых через газоотводные отверстия, соединяющие канал ствола с рабочей камерой газового двигателя, расположенного на стволе, а также за счет энергии возвратной пружины, расположенной на трубке магазина.

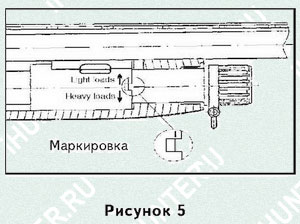

    2.3.4  Регулятор скорости отката подвижных частей смонтирован в газовой камере и состоит (см. рисунок 2) из клапана 6, пружины клапана 5 и гайки камеры 4. Регулятор скорости позволяет применять патроны с различными характеристиками, а также компенсировать влияние температурных условий эксплуатации ружья за счет сброса избыточного давления пороховых газов из камеры в атмосферу.

    2.3.5  Затвор продольно-скользящий, запирание ствола осуществляется боевым упором клина, расположенного в затворе и поднимающегося в крайнем переднем положении при помощи тяги. Боевой упор клина входит в соответствующую выемку в муфте ствола.

    2.3.6  Ударно-спусковой механизм смонтирован на отдельном основании и позволяет производить только одиночные выстрелы.

    2.3.7  Ружье имеет кнопочный предохранитель, расположенный в корпусе ударно-спускового механизма (рисунок 3).

    2.3.8  Ружье имеет механизм останова затвора в заднем положении при израсходовании патронов.

    2.3.9   Механизмы ружья работают следующим образом:

    -  при производстве выстрела, одновременно с ударом по ударнику, курок, воздействуя на удержи-ватель, освобождает перехватыватель, и происходит подача патрона из магазина на лоток;

    -  при движении поршня с тягой назад, под действием пороховых газов, производится отпирание канала ствола за счет действия тяги на клин, в дальнейшем происходит совместное движение всей подвижной системы - поршня, тяги, затвора с клином;

    - при ходе назад подвижной системы происходит извлечение гильзы из патронника, удаление гильзы за пределы коробки, взведение курка;

    - при ходе вперед подвижной системы, под действием возвратной пружины, производится подъем лотка с патроном и досылание патрона в патронник;

    -  при приходе затвора в переднее положение производится запирание канала ствола путем поднятия клина в выемку муфты за счет дополнительного перемещения тяги с поршнем вперед. Ружье готово для следующего выстрела;

    - при израсходовании патронов в магазине, после выстрела последним патроном, затвор должен остановиться на останове затвора в крайнем заднем положении.

    3 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

    Таблица 1 - Основные технические данные

    Наименование параметра

    Значение параметра

    Калибр

    12

    Длина ствола, мм

    610; 660; 710; 750

    Длина патронника, мм

    76; 89

    Диаметр канала, номинальное значение, мм

    18,4

    *Дульное сужение постоянное, номинальное значение, мм (условное обозначение)

    0,0 (С); 0,5 (М) 1,0 (F)

    Среднее значение максимального давления газов, развиваемого патронами при эксплуатации оружия, МПа (кгс/см2), не более*1

    90 (918)

    Материал приклада и цевья

    Орех; бук; береза; пластмасса

    Вместимость магазина:

    -  патронов с длиной гильзы 76 мм

    -  патронов с длиной гильзы 89 мм

    4; 5*2; б*2 3; 4*2; 5*2

    Масса ружья, кг, не более

    3,5

    Примечания

    1  - 'Условное обозначение и номинальные величины смен­ных дульных сужений приведены в таблице 2.

    2  - *1 Допускается использование патронов с маркировкой "Мах. 1050 bar" или надписью "Для оружия, испытанного дав­лением 1370 бар".

    3  - *2 Отличительной особенностью исполнения ружья с боль­шей вместимостью магазина является то, что в этом ружье ис­пользуется гайка ствола увеличенной длины - гайка-удлинитель.


    Таблица 2

    Обозначение дульных сужений

    С

    М

    IM

    F

    XF

    Величина дульного сужения для свинцовой дроби, мм

    0,0

    0,25

    0,5

    0,75

    1,0

    -

    Величина дульного сужения для стальной дроби, мм

    -

    расширение 0,1

    0,2

    -

    0,4

    0,52

    4 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ




    4.1 Перечень сборочных единиц и деталей ружья указан в таблице 3.

    Обозначение на рисунке 2

    Наименование

    Количество

    1*

    Сменное дульное сужение

    1

    2

    Ствол

    1

    3

    Коробка

    1

    4

    Гайка камеры

    1

    5

    Пружина клапана

    1

    6

    Клапан

    1

    7

    Гайка

    1

    8

    Хомут антабки

    1

    9

    Кольцо антабки

    1

    10

    Винт

    1

    11*1,2

    Гайка-удлинитель

    1

    12*2

    Пружина удлинителя

    1

    13*2

    Переходник удлинителя

    1

    14*3

    Стакан

    1

    15

    Пружина магазина

    1

    16

    Стакан

    1

    17

    Трубка магазина

    1

    18

    Кольцо поршневое внутреннее

    1

    19

    Кольцо поршневое наружное

    1

    20

    Поршень

    1

    21

    Пружина возвратная

    1

    22

    Кольцо

    1

    23

    Тяга в сборе

    1

    24

    Штифт вставки

    1

    25

    Шарик

    2

    26

    Пружина ползуна

    1

    27

    Толкатель

    1

    28

    Втулка

    1

    29

    Рукоятка

    1

    30

    Затвор

    1

    31

    Извлекатель

    1

    32

    Пружина извлекателя

    1

    33

    Гнеток извлекателя

    1

    34

    Гнеток выбрасывателя

    1

    35

    Пружина выбрасывателя

    1

    36

    Выбрасыватель

    1

    37

    Ось

    3

    38

    Шайба

    1

    39

    Пружина ударника

    1

    40

    Ударник

    1

    41

    Клин

    1

    42

    Основание ударно-спускового механизма

    1

    43

    Предохранитель

    1

    44

    Гнеток предохранителя

    1

    45

    Пружина предохранителя

    1

    46

    Штифт

    1

    47

    Спусковой крючок

    1

    48

    Гнеток спуска

    1

    49

    Пружина спуска

    1

    50

    Ось шептала

    1

    51

    Шептало

    1

    52

    Толкатель шептала

    1

    53

    Пружина шептала

    1

    54

    Штифт

    1

    55

    Курок

    1

    56

    Ось курка

    1

    57

    Лоток

    1

    58

    Серьга

    1

    59

    Ось

    1

    60

    Толкатель курка

    1

    61

    Боевая пружина

    1

    62

    Толкатель серьги

    1

    63

    Пружина лотка

    1

    64

    Задержка

    1

    65

    Втулка задержки

    1

    66

    Ось с кольцом

    2

    67

    Штифт

    2

    68

    Удерживатель

    1

    69

    Пружина удерживателя

    1

    70

    Перехватыватель

    1

    71

    Пружина перехватывателя

    1

    72

    Ось перехватывателя

    1

    73

    Кнопка перехватывателя

    1

    74

    Пружина кнопки перехватывателя

    1

    75

    Цевье

    1

    76

    Корпус фиксатора

    1

    77

    Пружина фиксатора

    1

    78

    Фиксатор

    1

    79

    Приклад

    1

    80

    Затыльник-амортизатор

    1

    81

    Шуруп

    2

    82

    Винт

    1

    83

    Шайба

    1

    84

    Ось спускового крючка

    1

    85*4

    Втулка цевья

    1

    Продолжение таблицы 3

    Примечания 1 - *Для исполнения со сменными дульными сужениями.

    2  - *1Для исполнения с увеличенной вместимостью магазина (до 5 патронов 12/76).

    3  - *2Для исполнения с увеличенной вместимостью магазина (до 6 патронов 12/76).

    4  - *3В исполнениях с увеличенной вместимостью магазина отсутствует.

    5  - *4В исполнении с пластмассовым цевьем отсутствует.

    4.2 Комплектность поставки согласно таблице 4.

    Таблица 4

    Наименование

    Количество

    Ружье

    1

    Коробка упаковочная

    1

    Паспорт

    1

    Перечень адресов мастерских по ремонту



    спортивно-охотничьего оружия

    1

    *Сменные дульные сужения:



    - цилиндр (С)



    - 1/4 чока (1С)



    - получок (М)



    - 3/4 чока (IM)



    - чок (F)



    - усиленный чок (XF)



    Количество дульных сужений (в том числе,



    ввинченное в ствол) - шт.



    Ключ

    1

    Упаковка для дульных сужений

    1

    Примечание - *Исполнения ружей со сменными дульными сужениями изготавливаются по специальным заказам. При поставке одно из дульных сужений ввернуто в ствол.

                                                                        5 СРОКИ ХРАНЕНИЯ, ГАРАНТИИ ИЗГОТОВИТЕЛЯ

    5.1 Сроки хранения

    Срок хранения ружья в неповрежденной завод-

    ской упаковке - 12 месяцев с момента консервации на предприятии-изготовителе, после чего необходимо произвести переконсервацию.

    Ружье должно храниться в закрытых или других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические с теплоизоляцией и другие хранилища), расположенных в любых макроклиматических районах, в том числе в районах с тропическим климатом.

    5.2 Гарантии изготовителя

    5.2.1  Гарантийный срок эксплуатации ружья - 18 месяцев.

    5.2.2  Гарантийный срок определяется с даты продажи, указанной в паспорте при наличии названия и адреса торговой организации, продавшей ружье, штампа магазина и подписи продавца. При отсутствии таковой гарантийный срок исчисляется с даты изготовления, указанной в настоящем паспорте.

    5.2.3  Перечень требований, которые потребитель может предъявить при выявлении недостатков ружья в течение гарантийного срока, определяется Ст. 18 Закона РФ "О защите прав потребителя" от 09.01.1996.

    5.2.4 Гарантийные обязательства утрачивают силу в случае:

    -  нарушения потребителем правил использования, хранения или транспортировки товара;

    -  возникновения недостатков товара вследствие действия третьих лиц или действия непреодолимой

    силы после передачи товара потребителю.

    5.2.5  Для проведения ремонта и технического обслуживания ружья Вы можете обратиться на одну из мастерских по ремонту спортивно-охотничьего оружия, указанных в перечне, прилагаемом к данному паспорту. Кроме того, сообщить адрес мастерской Вам могут в магазине, в котором Вы приобрели ружье.

    Адрес головной станции при заводе-изготовителе: 426063, г. Ижевск, ул. Промышленная, 8, тел. 76-04-50.

    5.2.6   Гарантийный ремонт ружья производится мастерской в срок не более 20 дней со дня обращения владельца в мастерскую (дата изъятия ружья указывается в корешке талона на гарантийный ремонт). Если в мастерской не могут восстановить ружье не по причине отсутствия запасных частей, то ружье отправляют на завод-изготовитель, а предельный срок проведения гарантийного ремонта не должен превышать 45 дней.



                                                                                   6 УКАЗАНИЯ   ПО ЭКСПЛУАТАЦИИ



    6.1 Меры безопасности при обращении с ружьем

    6.1.1  Любое огнестрельное оружие, несмотря на наличие в нем различных предохранительных устройств, представляет собой опасность для жизни и здоровья людей при легкомысленном обращении с ним. Поэтому принимайте все меры предосторожности и помните, что пренебрежение правилами безопасности может привести к трагическим последствиям.

    6.1.2  Всегда считайте ружье заряженным и готовым к выстрелу.

    6.1.3  Не заряжайте ружье патронами с длиной

    гильзы более длины патронника, указанной на стволе, это может привести к разрыву ствола.

    6.1.4  ВНИМАНИЕ!

    ВО ИЗБЕЖАНИЕ РАЗДУТИЯ ПОСТОЯННЫХ ДУЛЬНЫХ СУЖЕНИЙ, СМЕННЫХ ДУЛЬНЫХ СУЖЕНИЙ (ПРИ ИХ НАЛИЧИИ) И ИХ ПОСАДОЧНОГО МЕСТА В СТВОЛЕ, ЗАПРЕЩАЮТСЯ:

    - СТРЕЛЬБА ПАТРОНАМИ СО СТАЛЬНОЙ ДРОБЬЮ ИЗ РУЖЬЯ, НЕ ИМЕЮЩЕГО НА СТВОЛЕ КЛЕЙМА СОГЛАСНО РИС. 7;

    -  ПРИМЕНЕНИЕ ПРИ СТРЕЛЬБЕ ПАТРОНАМИ СО СТАЛЬНОЙ ДРОБЬЮ СМЕННЫХ ДУЛЬНЫХ СУЖЕНИЙ, НЕ ИМЕЮЩИХ МАРКИРОВКИ "Steel".

    Сменные дульные сужения, имеющие маркировку "Lead", предназначены для стрельбы свинцовой дробью.

    Сменные дульные сужения, имеющие маркировку "Steel", предназначены для стрельбы стальной дробью.

    6.1.5  При самостоятельном снаряжении патронов строго выполняйте рекомендации, касающиеся максимально допустимой массы порохового заряда, приведенные на фабричной упаковке пороха.

    Не применяйте смесь дымного и бездымного порохов!

    6.1.6  Не стреляйте патронами и порохами, хранившимися более 4 лет.

    6.1.7   Категорически запрещается применение любых неохотничьих порохов, т.к. это может привести к раздутиям и разрывам ствола.

    6.1.8  Запрещается спрессовывать заряд из бездымного охотничьего пороха.

    6.1.9  Не стреляйте пулей, диаметр тела которой больше диаметра канала ствола в зоне дульного сужения. Диаметр круглой пули должен быть на 0,2...0,3 мм меньше диаметра дульного сужения. Диаметр пули с наружными ребрами должен быть на 0,1...0,2 мм меньше диаметра канала ствола, а диаметр тела такой пули - на 0,8... 1,0 мм меньше диаметра дульного сужения.

    Запрещается применение патронов, снаряженных пулей, если пуля выступает над торцем закатанной гильзы, во избежание инерционного накола капсюля впереди стоящего патрона в магазине.

    При самостоятельном снаряжении патронов тщательно закрепляйте пулю в патроне для предотвращения сдвига пули или выпадения ее из патрона в полость магазина при стрельбе.

    6.1.10  Следите за качеством снаряжения патронов, чтобы избежать выпадения дроби из гильзы в канал ствола и вызываемых этим местных "горохообразных" раздутий ствола при выстреле. Бумажные гильзы используйте только один раз, не переснаряжайте патроны заводского изготовления. Не используйте патроны с металлической гильзой.

    6.1.11  Осмотрите ствол ружья перед заряжанием: не забит ли он снегом, грязью, лесным сором. Стрельба из ружья с засоренным каналом может вызвать раздутие и даже разрыв стволов.

    6.1.12  При сборке ружья после чистки, смазки проверяйте свободное перемещение в затворе и возврат ударника под действием пружины.

    Проверку производите в собранном ружье со снятым УСМ, нажимая на задний торец ударника.

    6.1.13  ВНИМАНИЕ! ПРИ ОСЕЧКЕ ПРОИЗВОДИТЬ ПЕРЕЗАРЯЖАНИЕ РУЖЬЯ НЕ РАНЕЕ, ЧЕМ ЧЕРЕЗ 30...40 сек.

    РАЗРЯЖАНИЕ РУЖЬЯ ПРОИЗВОДИТЕ, УДЕРЖИВАЯ СТВОЛ В БЕЗОПАСНОМ НАПРАВЛЕНИИ.

    Если после нажатия на спусковой крючок выстрела не произошло, продолжайте удерживать ружье в направлении цели в течение 30-40 секунд. Иногда медленное срабатывание капсюля приводит к так называемому "затяжному" выстрелу, когда выстрел происходит с некоторой задержкой. Если выстрел все же не произошел, разрядите оружие, удерживая ствол в безопасном направлении так, чтобы ось ствола проходила мимо Вас и рядом стоящих людей.

    6.1.14  Перед разборкой ружья убедитесь в том, что ружье разряжено, предохранитель включен, и в магазине нет патронов.

    6.1.15  При обращении с ружьем в процессе разборки, сборки, заряжания и разряжания будьте внимательны - не подставляйте руку под движущиеся детали ружья, особенно после нажатия кнопки перехватывателя.

    6.2 Порядок работы с ружьем ВНИМАНИЕ! ПЕРЕД СТРЕЛЬБОЙ НОВОЕ РУЖЬЕ ДОЛЖНО БЫТЬ ОЧИЩЕНО ОТ ЗАВОДСКОЙ КОН-СЕРВАЦИОННОЙ СМАЗКИ И ЗАНОВО СМАЗАНО РУЖЕЙНЫМ МАСЛОМ В СООТВЕТСТВИИ С УКАЗАНИЯМИ О ЧИСТКЕ И СМАЗКЕ (п. 6.3.5).

    6.2.1 Включение и выключение предохранителя производится за счет выбора положения кнопки предохранителя (рисунок 3). Крайнее правое положение кнопки предохранителя соответствует положе-

    нию "предохранитель включен", крайнее левое положение - "предохранитель выключен".

    6.2.2 Ружье МР-153 поставляется потребителю в разобранном виде - ствол отделен от ствольной коробки с прикладом.

    Для сборки ружья:

    -  отверните гайку цевья 7 (см. рис. 2), расположенную на трубке магазина 17;

    -  снимите цевье 75 с трубки магазина 17;

    -  нажмите на кнопку удерживателя (см. рис. 3) назад в направлении к прикладу;

    - возьмите ствол 2, наденьте ствол газовой камерой на трубку магазина казенным срезом к коробке, и одновременно вставьте казенную муфту ствола в ствольную коробку 3;

    - установив казенную муфту ствола в ствольную коробку, отведите рукоятку затвора 29 назад так, чтобы затвор зафиксировался в заднем положении;

    -  до конца вставьте казенную муфту ствола в ствольную коробку;

    -  наденьте цевье 75 на газовую камеру ствола и трубку магазина 17, не прикладывая при этом чрезмерных усилий. Задняя часть цевья должна быть надета на кольцо 22, установленное на трубке магазина 17 перед ствольной коробкой 3;

    ВНИМАНИЕ! В ружьях с гайкой-удлинителем 11 для обеспечения увеличенной вместимости магазина необходимо извлечь пластмассовый стакан 14 (который используется только для транспортировки ружья), для чего поджать его выступы через боковые отверстия в трубке магазина, утопить стакан

    внутрь трубки заподлицо с ее передним торцем и, повернув вокруг оси на некоторый угол, снять стакан, придерживая его от вылета под действием пружины магазина. БУДЬТЕ ОСТОРОЖНЫ! ПРИ ИЗВЛЕЧЕНИИ СТАКАНА ОСВОБОЖДАЕТСЯ ПРУЖИНА МАГАЗИНА, КОТОРАЯ МОЖЕТ ВЫЛЕТЕТЬ И НАНЕСТИ ТРАВМУ;

    -  заверните гайку ствола 7 или 11 так, чтобы цевье 75 надежно зафиксировалось. При установке гайки-удлинителя 11, увеличивающей вместимость магазина на два патрона, проверьте наличие в ней пружины 12 и переходника 13. При установке любой гайки будьте внимательны;

    -  после того как ствол 2 до конца вставлен в ствольную коробку 3, цевье 75 установлено на трубку магазина 17, гайка ствола 7 или 11 полностью завернута, нажмите кнопку перехватывателя (рис. 3) после чего затвор переместится вперед.

    ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ТРАВМИРОВАНИЯ ПРИ НАЖАТИИ НА КНОПКУ ПЕРЕХВАТЫВАТЕЛЯ НЕ ДЕРЖИТЕ РУКУ НА ПУТИ ПЕРЕМЕЩЕНИЯ РУКОЯТКИ ЗАТВОРА ИЛИ В ОКНЕ СТВОЛЬНОЙ КОРОБКИ, ПРЕДНАЗНАЧЕННОМ ДЛЯ ВЫБРАСЫВАНИЯ ГИЛЬЗ.

    Если при нажатии на кнопку перехватывателя затвор не перемещается вперед или ствол или цевье перемещаются в продольном направлении, значит Вы собрали ружье неправильно. Попробуйте довернуть гайку ствола или, выполнив все действия в обратном порядке и разобрав ружье, соберите его вновь, следуя данной инструкции.

    6.2.3  Перед началом работы с ружьем и в конце работы с ним необходимо убедиться в следующем:

    - отсутствуют патроны в патроннике и в магазине;

    -  предохранитель включен и кнопка предохранителя находится в крайнем правом положении;

    -  курок во избежание осадки боевой пружины спущен.

    6.2.4  Порядок заряжания ружья

    6.2.4.1  Заряжание одним патроном. ВНИМАНИЕ!!! НЕ ЗАРЯЖАЙТЕ РУЖЬЕ ПАТРОНАМИ С ДЛИНОЙ ГИЛЬЗЫ БОЛЕЕ ДЛИНЫ ПАТРОННИКА, УКАЗАННОЙ НА СТВОЛЕ, ЭТО МОЖЕТ ПРИВЕСТИ К РАЗРЫВУ СТВОЛА.

    - направьте ружье в безопасном направлении;

    - включите предохранитель;

    -  отведите затвор в заднее положение до постановки на останов затвора (если курок был во взведенном положении необходимо до отведения затвора нажать кнопку удерживателя по направлению к прикладу);

    -  вложите один патрон в коробку через окно для выброса гильз, не отжимая перехватыватель;

    - уберите руку от зоны окна для выброса гильз и зоны движения рукоятки затвора;

    -  нажмите кнопку перехватывателя (рисунок 3), после чего затвор при движении в крайнее переднее положение подаст патрон в патронник;

    - для производства выстрела выключите предохранитель. Ружье готово для выстрела.

    6.2.4.2 Заряжание патронов в патронник и магазин:

    -  направьте ружье в безопасном направлении;

    -  включите предохранитель;

    - отведите затвор в заднее положение до постановки на останов затвора;

    -  вложите один патрон в коробку через окно для выброса гильз, не отжимая перехватыватель;

    - уберите руку от окна для выброса гильз и зоны движения рукоятки затвора;

    -  нажмите кнопку перехватывателя (рисунок 3), после чего затвор при движении в крайнее переднее положение подаст патрон в патронник;

    - следующий патрон вложите в трубку магазина через нижнее окно, предварительно отжав вверх лоток. Патрон вкладывайте полностью, нажимая пружину магазина, до фиксации его перехватывателем;

    -  таким же образом вставляйте остальные патроны до заполнения магазина;

    - для производства выстрела выключите предохранитель. Ружье готово для выстрела.

    6.2.5 Для извлечения патрона из патронника отведите затвор назад до отражения патрона, при этом подача патрона из магазина на лоток не произойдет, а затвор не встанет на останов затвора.

    Если необходимо подать патрон из магазина, достаточно нажать кнопку удерживателя в направлении к прикладу, при этом произойдет подача патрона из магазина под затвором на лоток, отведя затвор назад, отпустить его, затвор, не вставая на задержку, подаст патрон в патронник.

    6.2.6  По окончании стрельбы:

    - включите предохранитель;

    - проверьте, не осталось ли патронов в коробке, патроннике или магазине.

    6.2.7 Порядок разряжания ружья:

    -  направьте ружье в безопасном направлении;

    -  включите предохранитель;

    -  переместите назад кнопку удерживателя (рисунок 3);

    -  энергично отведите затвор за рукоятку назад до отражения патрона из коробки;

    -  чередуйте перемещение кнопки удерживателя и передергивание рукоятки до полного израсходования патронов из магазина;

    - проверьте патронник и магазин на отсутствие в них патронов.

    6.3 Техническое обслуживание



    ОБРАТИТЕ ОСОБОЕ ВНИМАНИЕ!

    ПРИ ОТВИНЧИВАНИИ ГАЙКИ-УДЛИНИТЕЛЯ В ИСПОЛНЕНИИ РУЖЬЯ С УВЕЛИЧЕННОЙ ЕМКОСТЬЮ МАГАЗИНА БУДЬТЕ ОСОБО ВНИМАТЕЛЬНЫ - ГАЙКУ-УДЛИНИТЕЛЬ НЕОБХОДИМО ПРИДЕРЖИВАТЬ ВО ИЗБЕЖАНИЕ САМОПРОИЗВОЛЬНОГО ВЫЛЕТА ПРУЖИНЫ МАГАЗИНА!

    ПРИ РАЗБОРКЕ РУЖЬЯ ПРИ ОТДЕЛЕНИИ КЛИНА ОТ ЗАТВОРА ОСВОБОЖДАЕТСЯ ШАРИК, КОТОРЫЙ НАХОДИТСЯ В ПАЗУ КЛИНА СПРАВА. ПРИМИТЕ МЕРЫ ДЛЯ ПРЕДОТВРАЩЕНИЯ УТЕРИ ШАРИКА.

    ОСИ ИЗВЛЕКАТЕЛЯ И ВЫБРАСЫВАТЕЛЯ ВЫБИВАЮТСЯ ТОЛЬКО СНИЗУ ВВЕРХ.

    РАЗБОРКУ РЕГУЛЯТОРА СКОРОСТИ ПРОИЗВОДИТЬ НЕ РЕКОМЕНДУЕТСЯ ВВИДУ БОЛЬШОГО УСИЛИЯ ПРЕДВАРИТЕЛЬНОГО ПОДЖАТИЯ ПРУЖИНЫ КЛАПАНА.  РАЗБОРКУ РЕГУЛЯТОРА СКОРОСТИ

    ПРОИЗВОДИТЬ ТОЛЬКО В УСЛОВИЯХ МАСТЕРСКИХ ПО РЕМОНТУ СПОРТИВНО-ОХОТНИЧЬЕГО ОРУЖИЯ. ЧИСТКУ И СМАЗКУ РУЖЬЯ ПРОИЗВОДИТЕ СОГЛАСНО РЕКОМЕНДАЦИЯМ п. 6.3.5 НАСТОЯЩЕГО ПАСПОРТА.

    6.3.1  ПРАВИЛЬНОЕ ОБРАЩЕНИЕ И СВОЕВРЕМЕННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОВЫШАЕТ СРОК СЛУЖБЫ И ГАРАНТИРУЕТ НАДЕЖНУЮ РАБОТУ РУЖЬЯ. НЕ СЛЕДУЕТ, ЕСЛИ В ЭТОМ НЕТ НЕОБХОДИМОСТИ, ПРОИЗВОДИТЬ ПОЛНУЮ РАЗБОРКУ РУЖЬЯ. ПОЛНУЮ РАЗБОРКУ РУЖЬЯ РЕКОМЕНДУЕТСЯ ПРОИЗВОДИТЬ В МАСТЕРСКИХ ПО РЕМОНТУ СПОРТИВНО-ОХОТНИЧЬЕГО ОРУЖИЯ.

    6.3.2 Для обеспечения необходимого ухода (чистка, смазка, осмотр) производится неполная разборка ружья, для чего необходимо (см. рисунок 2):

    -  отвинтить гайку ствола 7,

    ВНИМАНИЕ! В ИСПОЛНЕНИИ РУЖЬЯ С УВЕЛИЧЕННОЙ ВМЕСТИМОСТЬЮ МАГАЗИНА (С ГАЙКОЙ-УДЛИНИТЕЛЕМ 11) ОТСУТСТВУЕТ СТАКАН 14 И ПРИ ОТВИНЧИВАНИИ ГАЙКИ СТВОЛА НЕОБХОДИМО ПРИДЕРЖИВАТЬ ЕЕ ВО ИЗБЕЖАНИЕ ВЫЛЕТАНИЯ ПРУЖИНЫ МАГАЗИНА 15;

    - снять цевье 75;

    - затвор переместить назад с помощью рукоятки на 10...20 мм и отделить ствол от коробки;

    -  снять УСМ, выбив из коробки два штифта 67, удерживающие основание УСМ в коробке, избегая самопроизвольного отделения удерживателя с пружиной при снятии УСМ с коробки;

    - снять рукоятку перезаряжания, выдергивая ее с некоторым усилием в направлении, перпендикулярном оси затвора;

    - снять с ружья поршень 20, тягу 23, затвор 30 с клином 41, возвратную пружину 21, кольцо 22;

    6.3.3 Полная разборка ружья:

    -  провести неполную разборку ружья;

    -  отделить приклад 79, для этого необходимо, отвернув шурупы 81 отделить затыльник-амортизатор 80 и отвернуть стяжной винт приклада 82;

    -  разобрать УСМ, для чего:

    1)  снять удерживатель 68 с пружиной 69;

    2)  спустить курок с боевого взвода, придерживая курок пальцем во избежание удара в крайнем переднем положении;

    3)  выбить выколоткой ось курка 56, ось шептала 50, ось спускового крючка 84, оси с кольцом 66;

    4)  выбить штифт предохранителя 46 и отделить предохранитель 43;

    -  разобрать затвор, для чего необходимо:

    1)  выбить ось 37 ударника;

    2) снять ударник 40, пружину 39 и шайбу 38, удерживая клин на месте;

    3)   отделить клин 41 вниз. ВНИМАНИЕ! ПРИ ОТДЕЛЕНИИ КЛИНА ОТ ЗАТВОРА ОСВОБОЖДАЕТСЯ ШАРИК 25, КОТОРЫЙ НАХОДИТСЯ В ПАЗУ КЛИНА СПРАВА;

    4)  выбить оси 37 извлекателя и выбрасывателя; ВНИМАНИЕ! ОСИ ИЗВЛЕКАТЕЛЯ И ВЫБРАСЫВАТЕЛЯ ВЫБИВАЮТСЯ ТОЛЬКО СНИЗУ ВВЕРХ;

    5) отделить выбрасыватель 36, гнеток выбрасыва-

    теля 34, пружину выбрасывателя 35, извлекатель 31, гнеток извлекателя 33 и пружину извлекателя 32.

    -  выбить ось перехватывателя 72 и снять пере-хватыватель 70 с пружиной 71, кнопкой перехватывателя 73 и пружиной кнопки перехватывателя 74;

    - для снятия пружины трубчатого магазина 15 и подавателя 16, поджав выступы пластмассового стакана 14 через боковые отверстия в трубке магазина, утопить стакан внутрь трубки заподлицо с ее передним торцем и, повернув вокруг оси на некоторый угол, снять стакан, придерживая его от вылета под действием пружины магазина.

    ВНИМАНИЕ! РАЗБОРКУ РЕГУЛЯТОРА СКОРОСТИ ПРОВОДИТЬ НЕ РЕКОМЕНДУЕТСЯ. ВВИДУ БОЛЬШОГО УСИЛИЯ ПРЕДВАРИТЕЛЬНОГО ПОД-ЖАТИЯ ПРУЖИНЫ КЛАПАНА РАЗБОРКУ РЕГУЛЯТОРА СКОРОСТИ ПРОИЗВОДИТЬ ТОЛЬКО В УСЛОВИЯХ МАСТЕРСКИХ ПО РЕМОНТУ СПОРТИВНО-ОХОТНИЧЬЕГО ОРУЖИЯ.

    6.3.4 Сборка ружья производится в обратном порядке.

    После полной разборки:

    -  производится сборка трубчатого магазина;

    -  устанавливается в коробку перехватыватель. ВНИМАНИЕ! ОСЬ ПЕРЕХВАТЫВАТЕЛЯ, ДЛЯ ПРЕДОТВРАЩЕНИЯ ЕЕ СДВИГА ПРИ СТРЕЛЬБЕ, НЕОБХОДИМО ЗАКЕРНИТЬ ПО КОНТУРУ ОТВЕРСТИЯ КОРОБКИ СНИЗУ;

    -  производится сборка затвора, для чего необходимо:

    1) собрать извлекатель и выбрасыватель с затвором;

    2)  поставить клин в затворе так, как показано на рисунке 4, опустив вниз до появления паза в затворе;

    3)  в паз на клине поместить шарик 6 и поднять клин вверх;

    4)  в задний паз клина вложить шайбу 4;

    5) поставить в затвор ударник 3 с пружиной ударника 5, прошив при этом шайбу;

    6)  забить ось 37 ударника.

    - производится сборка ударно-спускового механизма. ВНИМАНИЕ! ОСЬ ШЕПТАЛА, ДЛЯ ПРЕДОТВРАЩЕНИЯ ЕЕ СДВИГА ПРИ СТРЕЛЬБЕ, НЕОБХОДИМО ЗАКЕРНИТЬ ПО КОНТУРУ ОТВЕРСТИЯ В ОСНОВАНИИ УСМ С ОБЕИХ СТОРОН. ПОСТАНОВКУ УДЕРЖИВАТЕЛЯ С ПРУЖИНОЙ УДОБНЕЕ ПРОИЗВОДИТЬ ПРИ ВЗВЕДЕННОМ КУРКЕ;

    -  устанавливается приклад и затыльник приклада. Соединение приклада с коробкой должно быть прочным, без качки.

    После неполной разборки:

    - устанавливается на трубку магазина кольцо 22 кольцевой проточкой вперед и возвратная пружина;

    - производится постановка подвижных частей на ружье. При постановке подвижных частей на ружье затвор с клином, тяга и поршень должны быть собраны в один узел. В таком положении затвор с клином и тягой вводятся в коробку, а поршень одновременно на трубку магазина.

    ВНИМАНИЕ! СЛЕДИТЕ ЗА ПРАВИЛЬНОСТЬЮ СОЕДИНЕНИЯ ТЯГИ С ПОРШНЕМ - ВЫСТУПЫ ТЯГИ ДОЛЖНЫ ВОЙТИ В СООТВЕТСТВУЮЩИЕ ПАЗЫ ПОРШНЯ.

    Перед продвижением затвора в коробку следует обращать внимание, правильно ли расположены уступы кольца 22 на трубке магазина и не препятствует ли оно продвижению тяги.

    Затвор с клином и тягой удобнее вставлять в коробку в горизонтальном положении ружья, при этом клин должен быть опущен и не препятствовать продвижению затвора назад;

    -  после установки затвора в коробку (до установки ствола) необходимо поставить рукоятку перезаряжания затвора;

    - установить ствол в коробку. При этом необходимо:

    1)  отвести назад затвор примерно на половину хода;

    2)  вставить ствол в коробку;

    3) отпустить затвор в переднее положение, придерживая ствол;

    -  установить цевье;

    -  завернуть гайку ствола.

    ПРОВЕРЬТЕ СВОБОДНОЕ ПЕРЕМЕЩЕНИЕ В ЗАТВОРЕ И ВОЗВРАТ УДАРНИКА ПОД ДЕЙСТВИЕМ ПРУЖИНЫ ПОСЛЕ НАЖАТИЯ НА НЕГО ПАЛЬЦЕМ.

    - установить УСМ, при этом необходимо:

    1)  взвести курок 55;

    2)  поставить УСМ, нажимая при этом на кнопку перехватывателя.

    При сборке ружья не рекомендуется применять больших усилий или принудительно забивать подвижные и съемные детали во избежание надиров, царапин, смятий.

    6.3.5 Чистка и смазка.

    6.3.5.1  Ружье всегда должно быть вычищено и слегка смазано. Для чистки применяйте чистый протирочный материал. Чистку производите сразу после стрельбы или в течение не более одних суток после стрельбы. В зимнее время перед чисткой ружье должно 2-3 часа находиться в отапливаемом помещении.

    БУДЬТЕ ОСТОРОЖНЫ! ЖИДКОСТИ, СПЕЦИАЛЬНО ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ЧИСТКИ КАНАЛА СТВОЛА, ЯВЛЯЮТСЯ СИЛЬНЫМИ РАСТВОРИТЕЛЯМИ. ИХ ЧРЕЗМЕРНОЕ КОЛИЧЕСТВО ИЛИ ДЛИТЕЛЬНЫЙ КОНТАКТ С ПОКРЫТИЯМИ ДЕТАЛЕЙ МОЖЕТ НАНЕСТИ УЩЕРБ ВНЕШНЕМУ ВИДУ РУЖЬЯ. ТЩАТЕЛЬНО УДАЛЯЙТЕ ВСЕ ОСТАТКИ РАСТВОРИТЕЛЯ И СМАЗЫВАЙТЕ СООТВЕТСТВУЮЩИЕ ПОВЕРХНОСТИ ПОСЛЕ ЕГО ПРИМЕНЕНИЯ.

    6.3.5.2  Для чистки канала ствола необходимо:

    - смазать поверхность канала ствола ружейным маслом;

    - протереть канал и патронник протирочным материалом;

    - для полного удаления нагара и освинцовки можно процесс смазки и протирки канала повторить несколько раз. Для снятия сильной освинцовки можно применять сетку или щетку из тонкой латунной проволоки, навинченной на шомпол и густо смазанной ружейной смазкой.

    6.3.5.3  При чистке ствола также необходимо производить смазку резьбы в стволе под сменное дульное сужение и на самом дульном сужении ружейным

    маслом.

    6.3.5.4  При чистке ружья необходимо удалять нагар с деталей газовой камеры: из полости газовой камеры, с поршня, с поверхности трубки магазина.

    Для чистки от нагара применять ружейное масло или специальные жидкости для снятия нагара.

    Не допускается применение для чистки от нагара абразивных материалов или металлических предметов, кроме латунной сетки.

    6.3.5.5  Смазку деталей ружья производить тонким слоем, особенно при эксплуатации ружья при отрицательной температуре во избежание загустева-ния смазки. Также должны быть смазаны направляющие пазы для тяги в коробке ружья и наружная поверхность трубки подствольного магазина.

    ВНИМАНИЕ! НЕ НАНОСИТЕ ИЗЛИШНЕЕ КОЛИЧЕСТВО МАСЛА, ТАК КАК ЭТО ПРИВЕДЕТ К ПОЯВЛЕНИЮ ОТЛОЖЕНИЙ ПЫЛИ И МЕЛКОГО МУСОРА. ТАКИЕ ОТЛОЖЕНИЯ МОГУТ ПРИВОДИТЬ К НАРУШЕНИЯМ РАБОТЫ АВТОМАТИКИ РУЖЬЯ, ОСЕЧКАМ И ДАЖЕ К РАЗДУТИЯМ СТВОЛА.

    6.3.5.6 Детали газового двигателя, а также трубка подствольного магазина в зоне газовой камеры должны только протираться после чистки.

    6.4 Указания  по эксплуатации ОБРАТИТЕ   ОСОБОЕ   ВНИМАНИЕ!   ПЕРЕД СТРЕЛЬБОЙ И ПОСЛЕ КАЖДОЙ СМЕНЫ ДУЛЬНОГО СУЖЕНИЯ ПРОВЕРЯЙТЕ ПРАВИЛЬНОСТЬ УСТАНОВКИ ДУЛЬНОГО СУЖЕНИЯ по п. 6.4.6.

    6.4.1 Продолжительность службы и безотказность ружья в значительной степени зависят от уме-

    лого и заботливого обращения с ним.

    6.4.2  Не стреляйте из ружья одними капсюлями без пороха, так как продукты сгорания взрывчатой смеси капсюлей портят каналы стволов.

    6.4.3  Не применяйте патронов, туго входящих в патронники: это может привести к отказу автоматики ружья.

    6.4.4  Не производите без излишней необходимости холостых спусков курка - это снижает живучесть ударника и его пружины. В случае необходимости имитировать выстрел, вставляйте в патронник гильзы с использованными капсюлями. Во избежание осадки боевой пружины допускается произвести холостой спуск.

    6.4.5  Не допускайте ударов по стволу ружья -это может привести к появлению вмятин.

    6.4.6  Для ружей со сменными дульными сужениями выполняйте следующие рекомендации:

    ВНИМАНИЕ! ПРИ ЛЮБЫХ МАНИПУЛЯЦИЯХ СО СМЕННЫМИ ДУЛЬНЫМИ СУЖЕНИЯМИ -СМЕНОЙ СУЖЕНИЯ, ПРОВЕРКОЙ ЗАТЯЖКИ В СТВОЛЕ, ВИЗУАЛЬНОМ КОНТРОЛЕ - ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ, ЧТО РУЖЬЕ РАЗРЯЖЕНО!

    - ВСЕГДА ПЕРЕД СТРЕЛЬБОЙ И ПОСЛЕ КАЖДОЙ СМЕНЫ ДУЛЬНОГО СУЖЕНИЯ ПРОВЕРЯЙТЕ, ДО КОНЦА ЛИ ЗАТЯНУТО СУЖЕНИЕ. Подтягивание сменного дульного сужения производите специальным ключом, прикладываемым к ружью.

    При недовинчивании сменного дульного сужения возможен прорыв пороховых газов в зазор между стволом и сужением, что приводит к деформации дуль-

    ной части ствола и сменного дульного сужения, а также может приводить к вылету сужения из ствола.

    Правильно установленное сменное дульное сужение должно расположиться заподлицо или немного утопать относительно дульного среза ствола. Удлиненное дульное сужение ввинчивается до упора заднего торца в уступ в канале ствола, при этом обязательно должен остаться зазор между торцом ствола и выступающей цилиндрической частью дульного сужения;

    -  после ввинчивания сменного дульного сужения осмотрите канал ствола со стороны дульного среза, при этом должно быть видно кольцо в месте сопряжения торца сужения и уступа в канале ствола, то есть поверхность канала ствола должна выступать над поверхностью сменного дульного сужения. Нарушение целостности кольца свидетельствует о механическом повреждении сужения (побитость, изгиб кромок) или посадочного места в стволе, в этом случае при стрельбе возможно повреждение сменного дульного сужения или ружья;

    -  ПРИ ОБНАРУЖЕНИИ ДЕФОРМАЦИИ СТВОЛА ИЛИ ДУЛЬНОГО СУЖЕНИЯ, А ТЕМ БОЛЕЕ В СЛУЧАЕ ВЫЛЕТА СУЖЕНИЯ ИЗ СТВОЛА СЛЕДУЕТ НЕЗАМЕДЛИТЕЛЬНО ПРЕКРАТИТЬ ЭКСПЛУАТАЦИЮ РУЖЬЯ И ОБРАТИТЬСЯ ЗА КОНСУЛЬТАЦИЕЙ В МАСТЕРСКУЮ ПО РЕМОНТУ СПОРТИВНО-ОХОТНИЧЬЕГО ОРУЖИЯ;

    при эксплуатации ружья периодически (примерно через 50-100 выстрелов) проверяйте прочность затяжки дульного сужения и при необходимости про-

    изводите его подтягивание;

    - помните, что сменные дульные сужения и посадочные места под них требуют осторожного обращения с целью предотвращения случайной деформации тонкостенных сечений. При транспортировке или эксплуатации ружья не оставляйте ствол без ввернутого дульного сужения.

    6.4.7  Винт, крепящий приклад к коробке, в процессе стрельбы, особенно в начальный период эксплуатации ружья, периодически подтягивайте, чтобы не было качки приклада.

    6.4.8  При одновременной разборке нескольких изделий не допускайте перепутывания клина и затвора - они не взаимозаменяемы.

    6.4.9  При выборе патронов предпочтительными для применения являются патроны с пластмассовой гильзой, имеющие закатку способом "звезда". Не применяйте патроны с металлической гильзой.

    6.4.10  Для обеспечения работоспособности ружья при применении патронов с малой (менее 28 г) и большой (более 45 г) массой дробового снаряда возможно отрегулировать газовый двигатель в случае неудовлетворительной работы автоматики ружья.

    ВНИМАНИЕ! ДЛЯ ПЕРВЫХ 100 ВЫСТРЕЛОВ, ПОКА РУЖЬЕ НЕ ПРИРАБОТАЛОСЬ, ИСПОЛЬЗУЙТЕ ПАТРОНЫ 12x70 С МАССОЙ ДРОБОВОГО СНАРЯДА НЕ МЕНЕЕ 35 г ИЛИ ПАТРОНЫ КАЛИБРОВ 12x76, 12x89.

    ВНИМАНИЕ! В ПЕРИОД ПРИРАБОТКИ ИЗДЕЛИЯ РУЖЬЕ ПЕРЕД СТРЕЛЬБОЙ НЕОБХОДИМО СМАЗАТЬ.

    ВНИМАНИЕ! В ПРОЦЕССЕ ПРИРАБОТКИ РУЖЬЯ СКОРОСТЬ ОТКАТА ПОДВИЖНЫХ ЧАСТЕЙ УВЕЛИЧИВАЕТСЯ И ПРОИЗВОДИТЬ РЕГУЛИРОВКУ ГАЗОВОГО ДВИГАТЕЛЯ НЕ РЕКОМЕНДУЕТСЯ.

    Если при стрельбе патронами с тяжелыми снарядами не происходит подачи патрона из магазина в патронник, то Вам необходимо вывернуть гайку газовой камеры (против часовой стрелки) не более чем на два оборота с помощью прикладываемого универсального ключа.

    Если с легкими снарядами патронов 12x70 затвор перемещается назад не полностью, то Вам необходимо завернуть гайку газовой камеры (по часовой стрелке) не более чем на один оборот. Первоначальное положение переднего торца гайки газовой камеры отмечено рядом с прорезью в передней части газовой камеры (рисунок 5).

    ВНИМАНИЕ! ВРАЩАЙТЕ ГАЙКУ ГАЗОВОЙ КАМЕРЫ, НЕ ОТДЕЛЯЯ СТВОЛ ОТ СТВОЛЬНОЙ КОРОБКИ (рисунок 6).



    7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ОБ УПАКОВЫВАНИИ

    Ружье охотничье самозарядное МР-153

    _ изготовлено

    и принято в соответствии с техническими условиями

    ТУ 7186-028-07539044-98 и признано годным для эксплуатации.

    Ружье охотничье самозарядное МР-153 подвергнуто консервации и упаковано Ижевским механическим заводом согласно требованиям, предусмотренным в действующих технических условиях ТУ 7186-028-07539044-98.

    Дата изготовления _

    Подпись лиц, ответственных за приемку

    М. П.



    8 СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ

    Оружие, технически непригодное для эксплуатации по заключению владельца оружия или специализированной оружейной мастерской, уничтожается органами внутренних дел в порядке, установленном Министерством внутренних дел Российской Федерации (п. 83 Правил оборота гражданского и служебного оружия и патронов к нему на территории Российской Федерации, утвержденных Постановлением Правительства Российской Федерации от 21 июля 1998г. № 814).






















                                     ПАСПОРТ ОХОТНИЧЬЕГО КАРАБИНА МР-233

    1 ОБЩИЕ УКАЗАНИЯ

    1.1  Приступая к эксплуатации ружья, внимательно изучите паспорт. Настоящий паспорт кратко знакомит с основными техническими характеристиками, устройством и правилами эксплуатации ружья.

    1.2  Обозначения деталей и сборочных единиц приведены на рисунках и в соответствующих таблицах.

    1.3  При покупке ружья требуйте заполнения паспорта: название и адрес торговой организации, продавшей ружье, дату продажи, штамп магазина и подпись продавца - иначе претензии предприятием не принимаются.

    1.4  Замечания по качеству и пожелания направляйте по адресу: 426063, г. Ижевск, ул. Промышленная, 8, ФГУП "Ижевский механический завод".

    1.5  Федеральному государственному унитарному предприятию "Ижевский механический завод" выдана лицензия № 10-1-33-99 (регистрационный номер № 125-1) от 06.12.99 на производство служебного и гражданского оружия со сроком дей-

    ствия до 16.10.2007, лицензия выдана Российским Агентством по обычным вооружениям, адрес: 125818, г. Москва, ул. Тверская-Ямская, д. 1-3.



    2 НАЗНАЧЕНИЕ

    2.1 Ружья охотничьи двуствольные МР-233, МР-233А, МР-233В, МР-233С, МР-233Е, МР-233ЕА, МР-233ЕВ, МР-233ЕС предназначены для различных видов охоты патронами охотничьими с длиной гильзы до 70 мм. Ружья с патронником 76,2 мм предназначены также для стрельбы патронами охотничьими с длиной гильзы до 76 мм.

    Примечание - Наличие буквы "А" в обозначении модели означает исполнение ружья с односпус-ковым ударно-спусковым механизмом (УСМ):

    - буквы "В" - с универсальным УСМ;

    - буквы "С" - со сменным УСМ;

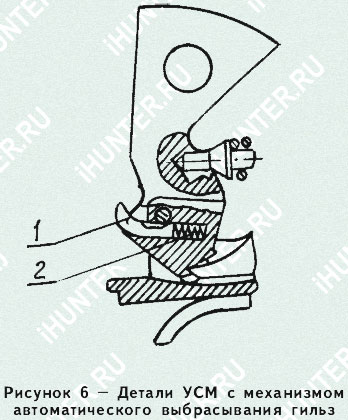

    -  буквы "Е" - с механизмом автоматического выбрасывания гильз;

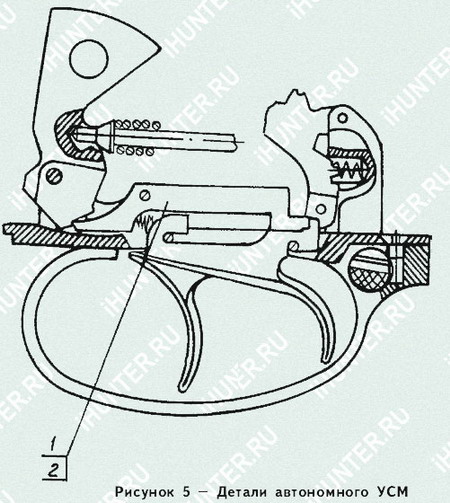

    -  отсутствие букв "А", "В" или "С" означает исполнение ружья с автономным УСМ.

    3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    3.1 Основные параметры и их значения приведены в таблице 1. Таблица 1









    Наименование параметра

    Значение параметра

    Калибр

    12

    16

    20

    28

    32

    12

    20

    .410

    Длина, номинальное значение, мм

    патронника

    70

    65

    76,2

    ствола

    675, 710, 725, 750

    675, 725

    675, 710, 760

    675, 710, 725

    675, 710, 760

    Диаметр канала ствола, номинальное значение, мм

    18,4

    17

    15,7

    14

    12,5

    12,7

    18,4

    15,7

    10,3

    Дульное сужение, номинальное значение, мм*

    верхнего ствола

    1,0

    0,6

    0,5

    1,0

    0,5

    нижнего ствола

    0,5

    0,25

    0,25

    0,5

    0,25

    Среднее значение максимального давления газов, развиваемого патронами при эксплуатации оружия, МПа (кгс/см2), не более

    65 (663)

    68 (694)

    72 (734)

    90 (918)

    Масса ружья, кг, не более

    3,4

    3,2

    3,1

    3,6

    3,3

    3,2

    Примечание - *Возможно изготовление ружей с другими сочетаниями дульных сужений. Вид сужений и их номинальные значения указаны на стволах.



    3.1.1 Ружья могут поставляться со сменными дульными насадками. Номинальное значение сужения дульных насадков, мм: 1,25; 1,0; 0,75; 0,5; 0,25; 0,0.

    3.2 Ружье испытано на кучность стрельбы и соответствует техническим условиям.

    Примечание - Кучность стрельбы оценивается по мишени диаметром 750 мм охотничьими патронами с твердой дробью диаметром 2,5 мм (№7). Показатели кучности стрельбы патронами с длиной гильзы до 70 мм из стволов с патронником 70 мм и 76,2 мм должны соответствовать таблице 1а. У ружей с длиной патронника 76,2 мм кучность стрельбы патронами охотничьими с длиной гильзы 76 мм должна быть не менее 40%. У ружей с длиной стволов менее 600 мм кучность стрельбы должна быть не менее 35%. Из каждого ствола производится не более трех выстрелов и, если один из них дал указанный результат, бой ствола считается удовлетворительным.

    3.3  Ружье пригодно для стрельбы дымными и бездымными порохами. Гильзы могут применяться бумажные, металлические и пластмассовые.

    3.4 Ружья c длиной патронника 76,2 мм предназначены для использования любых патронов с длиной гильзы до 76 мм, в том числе с маркировкой "Max.1050 bar" или надписью "Для оружия, испытанного давлением 1370 бар".

    Таблица 1а

    Условное обозна­чение

    дульного сужения

    Номинальная величина дульного сужения, мм

    Дистанция

    стрельбы, м

    Кучность

    не менее, %

    калибр

    12, 16, 20

    28

    32, .410

    Т(XF)

    1,25

    0,8

    0,7

    35

    65

    F

    1,0

    0,6

    0,5

    35

    60

    IM

    0,75

    0,4

    0,38

    35

    55

    M

    0,5

    0,25

    0,25

    35

    50

    IC

    0,25

    0,15

    0,15

    35

    40

    С

    0,0

    0,0

    0,0

    20

    65

    ДР

    +0,4

    -

    -

    20

    65



    СВЕДЕНИЯ О СОДЕРЖАНИИ ДРАГОЦЕННЫХ МАТЕРИАЛОВ В РУЖЬЯХ ШТУЧНОГО ИСПОЛНЕНИЯ







    Наименование

    Обозначение

    Сборочные единицы, комплексы, комплекты

    Масса в 1шт.

    Масса в изделии

    Кол-во в изделии

    Серебро

    Химическое

    гравирование

    Коробка Личинка







    МР-233.731343.011 МР-233.741635.010







    МР-233.776312.003 МР-233.776312.003







    1

    1







    0,866 г 0,253 г









    1,119 г

    Ручное











    гравирование

    Коробка Личинка



    МР-233.731343.011 МР-233.741635.010



    МР-233.776312.003 МР-233.776312.003



    1

    1



    1,012 г 0,306 г





    1,318 г

    4 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ

    4.1 Перечень сборочных единиц и деталей ружья МР-233 (без ударно-спускового механизма) приведен в таблице 2.

    Обозначение на рисунке 1

    Наименование

    Кол-во

    1

    2

    3

    1

    Стволы собранные

    1

    2

    Выбрасыватель

    1

    3

    Винт

    1

    4

    Мушка

    1

    5

    Кольцо антабки

    2

    6

    Ось

    2

    7

    Шарнир

    1

    8

    Цевье

    1

    9

    Винт

    1

    10

    Втулка цевья

    1

    11

    Корпус защелки

    1

    12

    Защелка цевья

    1

    13

    Штифт

    1

    14

    Пружина

    1

    15

    Коробка

    1

    16

    Рычаг запора

    1

    17

    Винт

    1

    18

    Ось рычага запора

    1

    19

    Запорная планка

    1

    20

    Пружина возвратная

    1

    21

    Боек нижний

    1

    22

    Боек верхний

    1

    23

    Пружина бойка

    2

    24

    Толкатель правый

    1

    25

    Толкатель левый

    1

    26

    Кнопка предохранителя

    1

    27

    Ось

    1

    28

    Пружина кнопки





    предохранителя

    1

    29

    Пружина

    1

    30

    Штифт

    1

    31

    Ось взводителя

    2

    32

    Ось шарнира

    1

    33

    Винт

    1

    34

    Личинка

    1

    35

    Винт

    2

    36

    Задержка планки запорной

    1

    37

    Штифт

    1

    38

    Ось

    1

    39

    Тяга

    1

    40

    Взводитель

    2

    41

    Вкладыш

    1

    42

    Приклад

    1

    43

    Винт

    1

    44

    Шайба

    1

    45

    Основание антабки

    1

    46

    Затылок приклада

    1

    47

    Шуруп

    1

    48

    Шуруп

    1

    49

    Винт

    1

    50

    Винт

    1

    51

    Шайба

    1



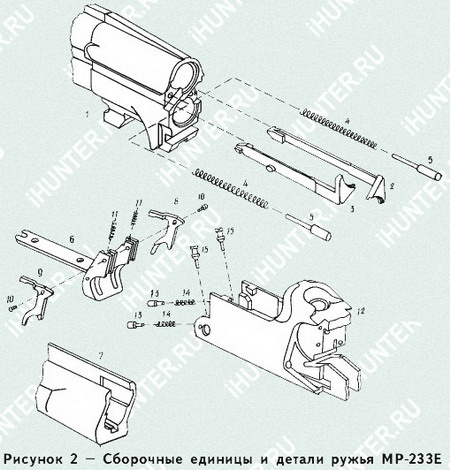

    4.2 Перечень сборочных единиц и деталей ружья МР-233Е приведен в таблице 3.

    Обозначение на рисунке 2

    Наименование

    Коли­чество

    1

    Стволы собранные

    1

    2

    Выбрасыватель правый

    1

    3

    Выбрасыватель левый

    1

    4

    Пружина выбрасывателя

    2

    5

    Гнеток

    2

    6

    Шарнир собранный

    1

    7

    Цевье

    1

    8

    Шептало выбрасывателя правое

    1

    9

    Шептало выбрасывателя левое

    1

    10

    Ось шептала выбрасывателя

    2

    11

    Пружина

    2

    12

    Коробка

    1

    13

    Фиксатор разобщителя

    2

    14

    Пружина

    2

    15

    Разобщитель

    2

    Примечание  - Остальные детали не отличаются от деталей ружья  МР-233.



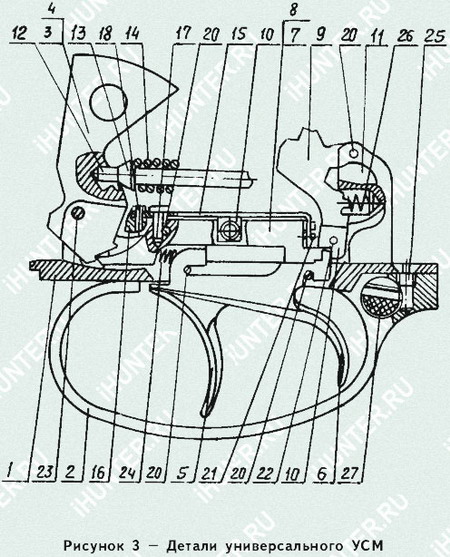

    4.3 Перечень деталей универсального ударно-спускового механизма ружья МР-233В приведен в таблице 4.

    Обозначение

    на рисунке 3

    Наименование

    Количество

    1

    Основание

    1

    2

    Скоба предохранительная

    1

    3

    Курок правый

    1

    4

    Курок левый

    1

    5

    Крючок спусковой правый

    1

    6

    Крючок спусковой левый

    1

    7

    Шептало правое

    1

    8

    Шептало левое

    1

    9

    Предохранитель

    1

    10

    Чека

    1

    11

    Упор

    1

    12

    Стержень пружины боевой

    2

    13

    Гайка

    2

    14

    Пружина боевая

    2

    15

    Переключатель

    1

    16

    Селектор

    1

    17

    Шарнир переключателя

    1

    18

    Штифт

    1

    19

    Пружина переключателя

    1

    20

    Штифт

    4

    21

    Штифт

    1

    22

    Штифт

    1

    23

    Штифт

    1

    24

    Пружина шептала

    2

    25

    Винт

    1

    26
